Как проверить автомобильный генератор мультиметром
Основным источником электроэнергии в автомобиле является генератор. Он стартует одновременно с пуском двигателя, после чего вырабатывает энергию и заряжает аккумулятор. При его выходе из строя, заряда аккумулятора не хватит на долгую эксплуатацию автомобиля, поэтому водитель обязан следить за состоянием генератора.
Проблем, из-за которых генератор может выйти из строя в процессе эксплуатации, масса. Это могут быть как механические неполадки, так и электрические. Неисправность генератора также проявляется различными симптомами, среди которых наиболее распространены:
- Появление посторонних звуков, исходящих из генератора;
- Проблемы с аккумулятором: разрядка, перезарядка, выкипание электролита;
- Снижение яркости фар головного освещения при увеличении оборотов. Такая ситуация считается нормальной, если она возникает кратковременно при переключении на первую передачу с режима холостого хода на «холодном» двигателе;
- Сигнализация контрольной лампы о разряде аккумулятора во время движения автомобиля;
- Сбои в работе электроники, в том числе тусклое горение фар и слабый звуковой сигнал.
Если возникают симптомы, описанные выше, необходимо провести проверку генератора автомобиля. Диагностика, чаще всего, выполняется по четырем параметрам:
- Проверка силы тока отдачи;
- Диагностика работы диодного моста;
- Проверка регулятора напряжения генератора;
- Проверка обмоток возбуждения.
В зависимости от выявленной проблемы при диагностике, решается вопрос целесообразности ремонта генератора.
Правила безопасности при проверке генератора
Перед тем как приступать к проверке автомобильного генератора, следует ознакомиться с основными правилами безопасности, которые позволят сохранить здоровье диагносту и не вывести из строя агрегат. Базовые правила безопасной проверки и ремонта генератора следующие:
Обратите внимание: Если выполняется не только проверка генератора, но и сварочные работы с кузовом машины, необходимо перед их началом отключить генератор и аккумулятор полностью от бортовой сети автомобиля.
Проверка силы тока отдачи генератора
Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:
- Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
- Далее запустить двигатель и установить высокие обороты;
- После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
- Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).
Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.
Проверка диодного моста генератора
Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В+» («30»), а второй на массу. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов.
Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В+» («30»). Далее мультиметр подключается между отключенным проводом генератора и «В+» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.
Проверка регулятора напряжения генератора
Для диагностики состояния регулятора автомобильного генератора необходимо использовать вольтметр или мультиметр в режиме вольтметра. До начала измерений нужно завести мотор, включить фары и дать поработать двигателю 15-20 минут. Само измерение проводится щупами, которые подключаются между массой и выводом «В+» («30») диагностируемого автомобильного генератора. Полученные значения записываются, после чего их необходимо сравнить с нормальными цифрами для конкретной модели автомобиля. Данные цифры можно найти в технической документации машины. Для большинства машин нормальное напряжение варьируется в диапазоне от 14 до 16 Вольт. Если имеются отклонения от норм, заданных производителем автомобиля, велика вероятность выхода из строя регулятора напряжения, в такой ситуации потребуется его замена.
Проверка обмоток возбуждения
Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.
Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.
При диагностике генератора также необходимо осмотреть его на наличие механических повреждений. По результатам всех проверок определяется целесообразность ремонта прибора или его замены новым.
Как определить мощность генератора автомобиля
Наличие генератора в автомобиле – очень полезный момент. Он может не только заряжать аккумулятор (прямое его предназначение), но и вырабатывать электричество для любой другой задачи. Вот только для того, чтобы не перегрузить его, не помешает заранее определить мощность.
Строение автомобильного генератора
Генератор по строению очень похож на электрический двигатель, набор узлов очень похожий:
- ротор;
- шкив;
- статор;
- электрические составляющие (контактные щетки, реле регулировки напряжения);
- корпус.
Принцип действия у генератора прямо обратный электродвигателю. Он также соединен с коленчатым валом, но не отдает ему энергию, а наоборот, забирает для выработки электричества при вращении ротора. Работает генератор только при работе двигателя, даже на холостых ходах, мощность его также зависит от частоты оборотов.
Как просчитать мощность генератора

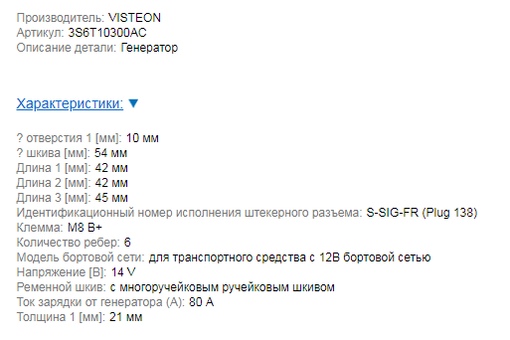

Самый простой способ определить мощность в генераторе – это считать его характеристики в виде тока и напряжения. Зачастую они просто нанесены на корпусе, и для определения мощности достаточно просто их перемножить. Если же нет, то характеристики можно найти в интернете по маркировке устройства.
Напряжение в бортовой сети не превышает 14 Вольт, а сила тока в генераторе – до 140 Ампер. Это значит, что мощность генератора составит менее 2 кВт, и это только пиковое значение, которое появится при оборотах от 2500 и выше. А поскольку в холостом виде они обычно на уровне 800- 1000, то от пикового значения генератор выдаст примерно 75% мощности.
Какие устройства можно подключать
Появление инверторов значительно расширило область применения автомобильного генератора, но подбирать его нужно очень осторожно. В продаже есть варианты инверторов с мощностью от 300 до 1500 Вт. Учтите, что пиковая мощность генератором поддерживается только очень короткое время, а при постоянном подключении может спалить бортовую электросеть.
Учтите также, что на холостом ходу генератор выдает до 1000 Вт энергии, плюс на пуск нужно около 400 Вт. Таким образом, наиболее подходящими и безопасными будут инверторы для устройств до 500 Вт. Подключить к ним можно ноутбук, телевизор, даже небольшую дрель, но вот обогреватель генератору явно не по силам.
В магазине «Питстор» можно по хорошей цене купить инверторы, которые обеспечат питанием электроприборы даже там, где нет стационарной сети. Наши приборы надежные, безопасные и неприхотливые в обслуживании!
Как узнать сколько ампер выдает генератор
Навигация
| Ссылки сообщества |
| Пользователи |
| Поиск по форуму |
| Поиск по метке |
| Расширенный поиск |
| К странице. |
| Ford Sierra Клуб — Форум Форд Сьерра > Технический Форум > Электрооборудование > как узнать, на сколько ампер у меня генератор |
Регистрация: 15.08.2010
Сообщений: 713
Регистрация: 15.08.2010
Сообщений: 713
Подскажите, как узнать, на сколько ампер у меня генератор ?
Регистрация: 24.03.2010
Сообщений: 741
Регистрация: 24.03.2010
Сообщений: 741

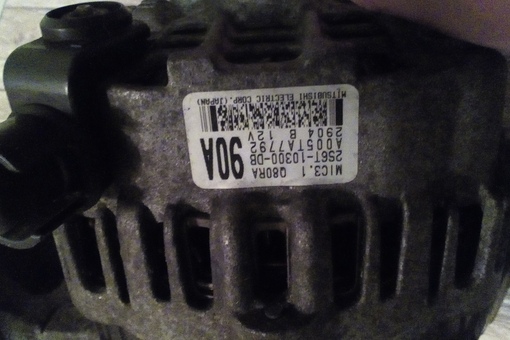

Написано же на попе генератора
Регистрация: 02.01.2011
Сообщений: 741
Регистрация: 02.01.2011
Сообщений: 741
От мондео это.
Регистрация: 29.01.2011
Сообщений: 709
Регистрация: 29.01.2011
Сообщений: 709
Висты там, могу ошибаться.
https://www.drive2.ru/l/5925312/
Регистрация: 31.10.2010
Сообщений: 690
Регистрация: 31.10.2010
Сообщений: 690
Ток узнать хз как.
Регистрация: 07.10.2010
Адрес: Смоленск
Сообщений: 745
Регистрация: 07.10.2010
Адрес: Смоленск
Сообщений: 745
Регистрация: 20.07.2010
Сообщений: 742
Регистрация: 20.07.2010
Сообщений: 742
Регистрация: 14.05.2010
Сообщений: 723
Регистрация: 14.05.2010
Сообщений: 723
Если машина с обогревом лобового, зеркал, сиденья то смело 90А, чем меньше комплектация 70А
« Предыдущая тема | Следующая тема »
| Опции просмотра |
| Линейный вид |
| Комбинированный вид |
| Древовидный вид |
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения
BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Выкл.
Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит
Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …
СОДЕРЖАНИЕ СТАТЬИ
- Про строение генератора
- Питание бортовой сети
- Мощность генератора
- Подключение энергоемких устройств
В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.
Про строение генератора
Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.
Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.
Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.
Питание бортовой сети
После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).
Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.
Мощность генератора
Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).
Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.
Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.
Для примера возьмем среднюю величину в 100Ампер.
Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.
Этот показатель является пиковым для вашего автомобиля!
Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).
«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.
Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).
Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.
Подключение энергоемких устройств
А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?
Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!
Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.
То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.
Сейчас полезная статья, смотрим
Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.
(45 голосов, средний: 4,42 из 5)
Похожие новости
Добавить комментарий Отменить ответ
Комментарии
вообще не понял как узнать из табличек на генераторе сколько он ват , эти умные ваши испражнения ничего мне не помогли ,ищу генератор на дроме , там хлама полно и продавцов умников .
Константин
Добрый день. В голову пришла мысль идея, не знаю на сколько жизнеспособная. В квартире автономка, котел который дает отопление, работает на газу. Для работы нужен насос, порядка 100 В в не пиковой нагрузке. Ставится инвертер (скоро приедет на 1 кВт) + АКБ порядка 95 АмЧ (вопрос заземления еще не знаю каак придумать). Для подзарядки аккума использовать генератор автомобиля под окном (4 этаж, порядка 14 м до машины), кинуть кабель от аккума машины или попробовать подключиться на прямую к генератору. Как думаете есть вариант?
Аккуммулятор потребляет ток от генератора подзаряжается плюс зажигание и ближний свет итого 500 ватт инввертор более это нагрузка будет на сеть и генератор 1500 квт минус свет 150 ватт минус магнитола 100 ватт минус зажигание еще много ватт минус зарядка аккумулятор минус стеклоподьемники минус омыватели минус вентилятор радиатура минус стартер все потребители тока
Странно как то. Считать мощность в первичной сети, т.е.в бортовой сети автомобиля и переводить ее мощность инвертора. При мощности инвертора в 1500 Ватт. Ток на низкой стороне инвертора составит 103 А. При этом при всем часть нагрузки возьмёт на себя аккумулятор, что вообще не критично для гены.
Хорошая статья,но обращение «ребят» тут явно ни к месту.
Как определить скольки амперный генератор должен стоять на авто Сузуки култус крестцент 1997г объём 1,8 передний привод механника, аккум стоит 55амп.
крутой блог. Полезно и интересно
Здравствуйте!Умер аккумулятор.Хочу поменять на большую ёмкость!С завода был 65Ah . Хочу купить на 85Ah. Машина TOYOTA RAV 4. Двигатель 2AR-FE 2,5 ЛИТРА. Установлена WEBASTO.Будет ли у меня всё корректно работать . Если можно ответ дать по быстрее, машина очень нужна. Если такой аккумулятор подойдёт,то какие должны быть условия эксплуатации .
Ребят, в огороде бузина, а в Киеве дядя У инвертора есть своё потребление, потери на сопротивлении элементов, или тупо нагрев. Чем больше нагрузка на инверторе, тем оно больше. Оно реально в пределах 100Вт при киловатной мощности. Номинальное потребление инвертора надо смотреть в его характеристиках, оно обычно написано хотя бы в инструкции к нему. В свою же очередь, нагрузка на генераторе от инвертора не особо зависит. Она зависит от того, что вы в итоге от этого инвертора запитаете. То есть, будь у вас хоть 10КВт инвертор, если вы от него запитаете одну лампочку на 50Вт, ничего у вас не сгорит никогда. Другое дело, что чем мощнее инвертор, тем он дороже, и покупать инвертор больше чем на 1-1,5 Квт если вы будете питаться только от машины, вообще бессмысленно. И то только потому, что если у вас пиковая мощность будет, вы будете «кушать» ещё и батарею, что даст вам ещё немного мощности, которая будет, но может спалить слабый инвертор, если вы его перегрузите или поставите так, что у него будет хорошая термоизоляция и он перегреется. Больше 1КВт и то на относительно недолгий период времени с пониманием того, что скорее всего и батарея сожрется (да, если клеммы кинуты прямо на батарею, а не полностью с неё скинуты) я бы не кидал, а на долгий срок явно не больше 600Вт
