Как правильно подключить стартер на ВАЗ 2107? Пошаговая инструкция

Привет! Меня зовут Алексей, и я являюсь опытным автомехаником. Рад приветствовать вас на странице, где мы разберем, как правильно подключить стартер на ВАЗ 2107. В данной статье я расскажу вам о нескольких шагах, которые необходимо выполнить, чтобы успешно выполнить подключение стартера.

Шаг 1: Проверка и подготовка инструментов и материалов

Перед началом работы необходимо убедиться, что у вас есть все необходимые инструменты и материалы:

• Ключи и отвертки подходящего размера;
• Схема электропроводки ВАЗ 2107;
• Качественные провода и разъемы;
• Мультиметр для проверки напряжения;
• Правильная номинация стартера.

Убедитесь, что все инструменты и материалы находятся в рабочем состоянии перед приступлением к работе.

Шаг 2: Отключение аккумулятора и разборка стартера

Прежде чем приступить к подключению нового стартера, необходимо отключить аккумулятор и разобрать старый стартер.

Вот несколько шагов для разборки стартера:

1. Отсоедините провода от аккумулятора.
2. Отверните крепежные болты, которые удерживают стартер на месте.
3. Аккуратно снимите стартер и разберите его, чтобы получить доступ к электрическим контактам.

Шаг 3: Подключение нового стартера

Теперь, когда старый стартер разобран, вы можете приступить к подключению нового.

Вот несколько важных шагов:

1. Сначала проверьте, соответствуют ли электрические контакты на новом стартере контактам на старом стартере.
2. Правильно подключите провода к контактам, убедившись, что каждый провод находится на своем месте.
3. Прикрепите стартер на место и затяните крепежные болты.
4. Подключите провода аккумулятора обратно к батарее.
5. Проверьте правильность подключения, используя мультиметр для измерения напряжения.

Шаг 4: Проверка и тестирование

После подключения нового стартера необходимо провести проверку и тестирование, чтобы убедиться, что все работает должным образом.

Выполните следующие шаги:

1. Установите ключ зажигания в положение «Включено».
2. Посмотрите, поворачивает ли стартер коленчатый вал двигателя.
3. Убедитесь, что звук и поведение стартера нормальные.
4. Если есть какие-либо проблемы, проверьте еще раз подключение и проведите дополнительные испытания.

Читайте также: Какой коммутатор лучше поставить на ВАЗ 2107? Ответ в сравнении моделей

Надеюсь, эта статья помогла вам разобраться в процессе подключения стартера на ВАЗ 2107. Обратите внимание, что каждый автомобиль может иметь свои особенности, поэтому всегда стоит обращаться к схеме электропроводки и руководству пользователя автомобилем для дополнительной информации. Удачи вам!

Часто задаваемые вопросы

1. Как подключить стартер на ВАЗ 2107?

Для подключения стартера на ВАЗ 2107 следуйте следующим шагам:

1. Отключите аккумулятор от электрической системы автомобиля.
2. Найдите стартер под капотом с правой стороны двигателя.
3. Снимите крепление стартера с помощью подходящего инструмента (обычно ключа или гаечного ключа).
4. Отсоедините электрический разъем, который соединяет стартер с аккумулятором.
5. Подсоедините новый стартер, соединяя электрический разъем с аккумулятором таким же образом, как было снято предыдущее соединение.
6. Закрепите стартер обратно на своем месте, убедившись, что крепление надежно.
7. Правильно закрепите аккумулятор обратно к электрической системе автомобиля.
8. Проверьте работу стартера, попробовав его запустить после плотного подключения.

2. Как выбрать подходящий стартер для ВАЗ 2107?

При выборе подходящего стартера для ВАЗ 2107 рекомендуется учитывать следующие факторы:

• Убедитесь, что стартер соответствует требованиям и спецификациям, указанным в руководстве по эксплуатации автомобиля.
• Учтите тип двигателя вашего автомобиля (бензиновый или дизельный) и выберите стартер, который предназначен для этого типа двигателя.
• Проверьте, что стартер имеет правильные размеры и крепления, чтобы он легко мог быть установлен на ваш автомобиль.
• Уточните гарантию и условия возврата продавца, чтобы быть уверенным в качестве и надежности выбранного стартера.

3. Как узнать, что стартер ВАЗ 2107 нуждается в замене?

Если ваш стартер на ВАЗ 2107 испытывает трудности или перестал работать полностью, вот несколько признаков, указывающих на необходимость его замены:

• Когда вы пытаетесь запустить автомобиль, стартер издает слабый или щелчковый звук, но не заводит двигатель.
• Стартер прокручивает двигатель неравномерно или недостаточно быстро, что приводит к затрудненному запуску.
• Стартер периодически подстраивается или останавливается во время работы, что может быть связано с износом внутренних компонентов.
• Наблюдается нагрев стартера или запах горелого при работе двигателя.

Стартер ВАЗ 2107 – меняем сами на два счета!

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Редукторный стартер на ВАЗ 2107: ставить или нет?

Какой стартер лучше: редукторный или обычный? Довольно часто таким вопросом задаются владельцы устаревших моделей авто, в том числе, и ВАЗ-2107. Старые модели стартеров разрабатывались достаточно давно, поэтому основным их недостатком можно называть большое энергопотребление. Автомобилисты отечественных авто часто сталкиваются с ситуацией, когда стартер не желает запускать двигатель в сильные морозы. Но сегодня существует более обновленная версия этого механизма, который называется редукторным. В чем преимущества редукторного варианта, а также устройство и принцип его работы, узнаем из данного материала.

Преимущества редукторного стартера для ВАЗ 2107

Нередко одна запчасть может значительно улучшить характеристики автомобиля. Установка редукторного стартера на ВАЗ 2107 обеспечивает беспроблемный запуск двигателя. Замена стартера на редукторную модификацию обеспечивает:

• быстрый запуск двигателя;
• увеличение срока службы и интервалов между профилактическим обслуживанием стартера;
• увеличение энергоэффективности и мощности стартера при меньших габаритах и массе устройства.

Благодаря улучшенной энергоэффективности редукторный стартер позволяет завести автомобиль даже при сильно разряженном аккумуляторе в зимнее время. По утверждению владельцем “семерки” с таким типом стартера, завести автомобиль получается даже при практически полном разряде аккумулятора

Редукторный стартер экономит заряд аккумуляторной батареи, что важно при частых поездках на малые расстояния, когда интервалы поездок между запусками двигателя недостаточны для полного заряда АКБ

Также редукторная модификация стартера имеет значительно больший срок службы, чем стандартный стартер ВАЗ 2107.

А если венец маховика стерся?

Если венец приказал долго жить, то это можно нащупать в прямом смысле слова после снятия стартера. Рукой проведите по зубьям и оцените степень их износа. Если нужно менять венец, то делается это после снятия коробки передач. С маховика аккуратно сбиваете старый венец. Если он впервые снимается, то можно немного схитрить и поставить его другой стороной. Зубья стираются только наполовину, поэтому для экономии средств можно использовать деталь повторно. Этим вы сэкономите рублей 300-400, но если есть желание поставить новый венец — сделайте это. Новое все же крепче, чем старое.

Но придется ее прогреть на газу несколько минут, больше никаких способов установить на маховик нет. Аккуратно надеваете венец, прижимаете и ждете несколько секунд, чтобы металл остыл и крепко обжал маховик. Снимать последний нет смысла, все можно сделать достаточно быстро, если у вас есть смотровая яма или эстакада. После проведенных работ проверьте работу механизма запуска, стартер не должен чувствовать препятствий при вращении ротора.

Проверка и разборка стартера

Если при попытке запуска двигателя были слышны щелчки, а потом – тишина, но через несколько попыток стартер все же начинал работать, проблема кроется во втягивающем реле

Нужно его снять, для чего открутите три гайки от шпилек и осторожно извлеките устройство. Если у вас есть опыт обращения с паяльником, то разберите устройство, внутри которого увидите 3 «пятка»: медные (обычно прямоугольные) площадки, которые «обязаны» контактировать друг с другом

Просто зачистите их наждачной бумагой и соберите устройство. Если опыт отсутствует, замените втягивающее реле в соответствии с его маркировкой.

Тестирование ротора и статора

Для этого сначала снимите заднюю крышку, отвернув пару винтов крестовой отверткой. Далее таким же плоским инструментом подденьте стопорную шайбу на валу и снимите её. Потом:

• открутите пару стягивающих болтов и рассоедините стартер;
• вытащите ротор, для чего нужно удалить стопор со шплинтом;
• посмотрите вовнутрь статора: увидите 4 щетки – если они выступают менее чем на 5 мм, их нужно заменить.

Отсоедините контакты статора и проверьте сопротивление по отношению к «массе»: оно должно быть больше 10 кОм. Далее измерьте сопротивление между выводами катушки: если оно стремится к бесконечности, есть обрыв, «0» указывает на короткое замыкание.

Втулки

Их две (одна больше, другая меньше): в передней и задней части вала стартера. Износ этих деталей в течение длительной эксплуатации — обычное дело. В итоге ротор начинает приближаться к статору из-за люфта и стартер не развивает полной мощности

При впрессовке новых втулок соблюдайте осторожность – они хрупкие

Лада 4×4 3D Полная переделка ☭ › Бортжурнал › Перед выбором стартера. Подскажите кто что знает.

И снова здравтствуйте. Случилась у меня неприятность. На днях при заводке автомобиля втягивающее реле не отпустило бендикс, толи контактная группа на замке зажигания, после чего стартер продолжал крутить. Вовремя открыл капот, скинул клему с АКБ, но в доле секунды пошел белый дым. Итог, проводку нужно менять, старте наверняка тоже сгорел. Для того чтоб в дальнейшем не столкнуться с подобной проблемой, а особенно где-то в лесу или за городом решил преобрести новый и полностью заменить проводку.

На рынке сейчас большой выбор стартеров:— Редукторный— Редукторный с постоянными магнитами— С постоянными магнитами

Стартер с постоянными магнитами

Стартеры с постоянными магнитами начали появляться на транспортных средствах с конца 80-х. Два главных преимущества этих двигателей по сравнению с обычными типами — меньший вес и меньший размер. Это делает стартер с постоянными магнитами популярным выбором для изготовителей транспортного средства, так как из-за компактности современных автомобилей меньше места остается для электрических систем двигателя. Сокращение веса вносит вклад и в сокращение потребления топлива. Для НИВЫ уменьшение веса не столь приемущественно, как для меня. Кольцевое зубчатое колесо в некоторых типах стартеров изготавливается из полиамидного компаунда с минеральными добавками, чтобы повысить его прочность и износостойкость. Шестерни якоря и сателлиты — из обычной стали. Такая комбинация материалов обеспечивает тихую и эффективную работу редуктора. Что так же не является приемуществом. К тому же, как слышал от многих владельцев, что в сильные морозы существует проблема при заводке автомобиля при подобных стартерах.

Автолюбители подтверждают, что замена классики на редукторный приводит к тому, что двигатель запускается одинаково легко при любом уровне заряда аккумулятора и даже когда он практически разряжен. Помимо этого преимуществами редукторного стартера является то, что происходит экономия аккумуляторной батареи, двигатель автомобиля спокойно запускается даже при низких температурах окружающей среды, эта деталь является более надежной и служит гораздо дольше. За счет чего редукторный стартер более эффективен, чем классический? Отличие его заключается в том, что он имеет зубчатую передачу, расположенную между якорем и бенедиксом. Потребляя аналогичную силу тока, редукторный стартер крутит гораздо эффективнее, чем классический. Более всего популярности и положительных отзывов у планетарного редуктора. Наличие изготовленных из пластмассы планетарных колец объясняет невысокую стоимость его самого и ремонта.

Теперь осталось совсем немного, послушать советы, сделать выводы и пойти в магазин за покупкой.

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ. На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.

Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть такой вопрос: «почему данный аппарат, получил название „трехуровневый“?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).

Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.

Стартеры с постоянными магнитами

Сильные магниты стали недорогими в производстве, и оказалось, что они вполне применимы для автомобильных стартеров. Изготовить магнит и собрать корпус с магнитами гораздо проще, чем мотать обмотку возбуждения, поэтому стартеры на постоянных магнитах быстро вытеснили устаревшие конструкции с обмотками возбуждения. Стартеры на постоянных магнитах получились маленькими, легким и достаточно сильными, для уверенного запуска двигателей.

Так выглядят магниты для стартера. Они очень похожи, но на самом деле они разные.

Очень похожие магниты, но разные, они должны быть двух типов – Юг – Север и Север –Юг.

В корпусе стартера магниты расставлены строго определенным способом. Если магниты неправильно подобраны (при ремонте), стартер может вообще не закрутиться. Если магниты неправильно расставлены, стартер закрутится в другую сторону.

Картинка совершенно условно показывает, что магнитная система для вращения якоря в другую строну повернута нат 90 градусов.

Снятие стартера ВАЗ 2107

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – не у всех всегда бывают деньги на покупку совершенно нового стартера на машину, да и даже не в этом дело, многие запчасти как это уже есть на самом деле являются не очень качественными в отличие от тех годов когда ещё выпускался например такой автомобиль как ВАЗ 2106. И поэтому многие люди просто принудительно не покупают новые запчасти, а сразу идут и скупают старые, но как же понять при покупке стартера будет ли он работать на вашем автомобиле или же нет? Это мы сегодня и разберём вместе с вами!

Примечание! Данная статья была написана о том, что же вообще такое стартер и какие элементы в него входят, а сама проверка стартера на работоспособность была выложена в качестве видео-ролика в котором все нюансы были подробно описаны, поэтому если вам и вовсе не нужно знать что такое стартер, из каких он элементов состоит, тогда смотрите в самом конце видео-ролик в котором сразу показывается наглядно проверка стартера на работоспособность!

Для чего вообще нужен стартер?

Стартер нужен для того, чтобы раскрутить двигатель автомобиля для того чтобы он смог просто завестись и ничего кроме этого стартер больше не делает. В общем если чуть углубиться в эту тему, то стартер во-первых начинает свою работу лишь при повороте ключа в самое окончательно положение когда автомобиль уже начинает заводиться, а во-вторых он работает только некоторое время пока вы удерживаете ключ в крайне правом положении, а после отпускания ключа сам ключ возвращается автоматически в строго вертикальное положение в котором стартер уже прекращает свою работу.

Было ли у вас когда нибудь такое, вы завели автомобиль и по ошибки повернули ключ ещё раз до упора в право и после этого происходит отчётливо слышный скрежет, который кстати происходит из-за стартера который в данном случае при повороте ключа на заведённом автомобиле снова приходит в работу.

Устройство и ремонт стартера ВАЗ 2107 — диагностика неисправностей

Запуск двигателя – задача ответственная. Когда мотор уже стартовал, его движение поддерживает маховик, выступающий аккумулятором момента вращения. Кроме того, сам коленвал имеет противовесы. И маховик, и конструктивные элементы коленвала создают инерцию, благодаря которой двигатель не замирает в «мертвой точке». Но для того, чтобы вся эта радость пришла в движение, нужен импульс извне. И вот его-то и создает стартер.

По принципу конструкции или работы стартер ВАЗ 2107 практически ничем не отличается от аналогичных устройств на другие автомобили. Разница лишь в том, что для ВАЗ, как и для многих бензиновых двигателей, можно использовать маломощный стартер, в то время как дизельный двигатель требует намного больше энергии для запуска.

Устройство и принцип работы стартера ВАЗ 2107

Стартер для «семерки» ничем принципиально не отличается от аналогичных устройств семейства «классики» да и иномарок в целом. По сути, это электромотор постоянного тока, который запитывается от автомобильного аккумулятора.

Основные конструктивные элементы:

1. Электромотор (якорь, статор, щеточный узел), соединенный общей осью с бендиксом;
2. Втягивающее реле, состоящее из втягивающей обмотки с сердечником, удерживающей обмотки;
3. Вилка, соединяющая вал стартера и втягивающее реле;
4. Обгонная муфта, возвратная пружина и другие элементы.

Принцип работы стартера:

1. При старте ток от аккумулятора поступает на втягивающее реле и удерживающее реле одновременно, образуя магнитное поле на их обмотках;
2. Под действием магнитного поля якорь втягивающего реле сдвигается назад по горизонтальной оси и через вилку выдвигает вперед бендикс;
3. Как только бендикс занимает крайнее положение и входит в зацепление с зубчатым венцом маховика, замыкается контакт на мотор стартера, а втягивающее реле отключается. Остается подключенным только удерживающее реле;
4. Мотор стартера работает, вращает бендикс, а он, в свою очередь, раскручивает маховик до тех пор, пока двигатель не запустится;
5. После того, как двигатель стартовал и начал вращаться быстрей, чем мотор стартера, срабатывает обгонная муфта, якорь втягивающего реле возвращается в исходное положение и бендикс расцепляется с маховиком.
6. После запуска двигателя подачу тока на стартер отключают.

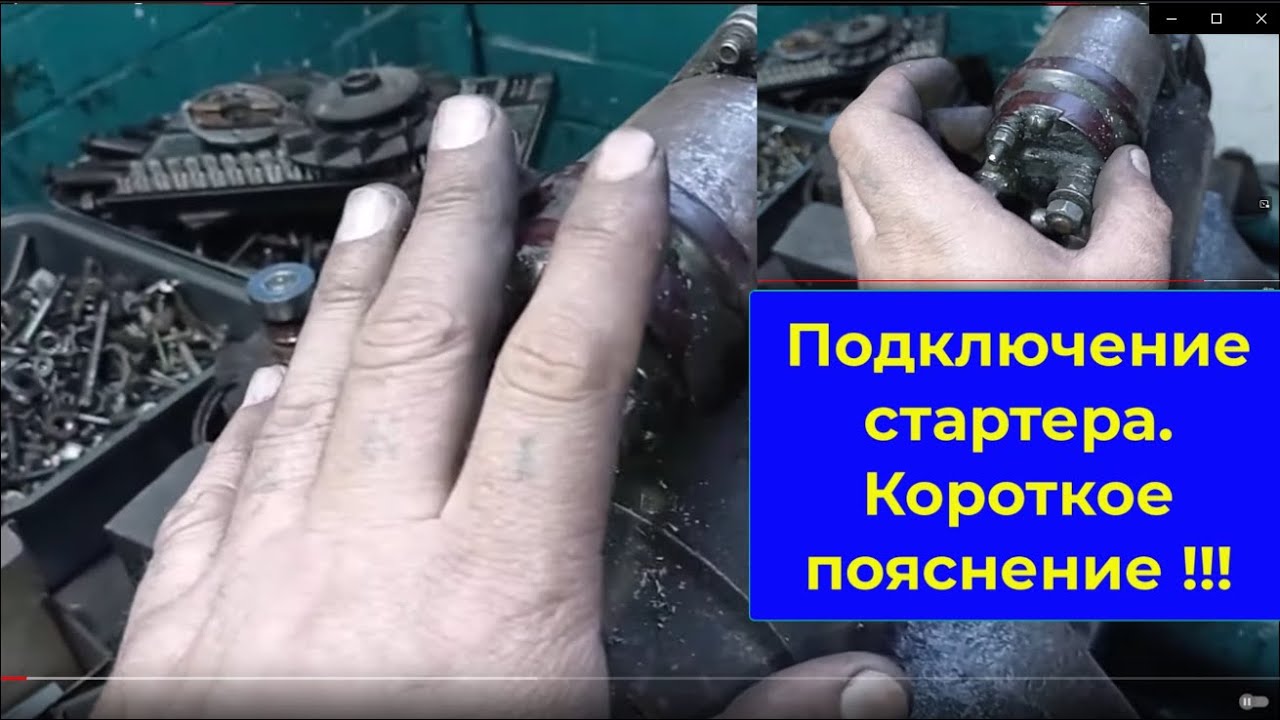

Короткий видео-урок

Виды стартеров

Существует две основных разновидности стартеров, которые отличаются по конструкции и эффективности:

1. Безредукторный, он же простой или классический. Это первая конструкция, у которой якорь мотора и бендикс размещены на одном валу;
2. Редукторный. Он отличается от классического тем, что на валу якоря установлен редуктор с планетарной передачей, который приводит в движение бендикс.

У классического агрегата есть определенные недостатки, которые в свое время и вынудили инженеров пересмотреть его конструкцию. Самый главный из них – низкая предельная мощность. По мере того, как рос объем автомобильных двигателей, росла и потребность в большей мощности для их запуска. Чтобы ее получить, пришлось бы увеличивать размер стартера, а следовательно, его вес и стоимость.

Читайте также: Как заменить тормозные шланги на ВАЗ.

Редукторная конструкция позволяет «выжать» из агрегата больше мощности, сохранив его компактные размеры и небольшой вес. Для его эффективной работы нужно меньше энергии, а значит, даже «слегка подбитый» аккумулятор не станет серьезной проблемой.

Схема подключения стартера

Электрическая схема подключения стартера состоит из самого стартера, аккумулятора и блока зажигания. В автомобилях с инжекторным двигателем, который управляется контроллером, есть дополнительный узел – вспомогательное реле. А вот на старых ВАЗах, в которых установлен карбюратор, его нет.

Простая электрическая схема стартерной группы выглядит так:

1. От плюсовой клеммы АКБ силовой кабель подключается к контактному болту крышки тягового реле;
2. Второй кабель от аккумулятора подходит на 50-й контакт замка зажигания, а от него – на вывод «50», соединенный с обмотками тягового и удерживающего реле;
3. Вывод на «массу» осуществляется через корпус стартера, который прилегает к корпусу двигателя. Отдельного провода на «массу» у стартера нет.

Если в цепи присутствует вспомогательное реле, оно подключается после замка зажигания. В случае, если контроллер позволяет запустить двигатель, контакты вспомогательного реле замыкаются и ток поступает на стартер через 50-й контакт.

Как снять и заменить стартер

С заменой стартера на ВАЗ 2107 есть одна проблема: поскольку он находится в нижней части двигателя, добираться до него сверху довольно сложно. Лучше, если замену проводить на яме.

В остальном порядок того, как снять стартер, выглядит так:

1. Отключить клеммы аккумулятора;
2. Если установлен задний брызговик, снять его;
3. Можно убрать аккумулятор, чтобы освободить больше места;
4. Открутить зажим проводов, идущих на стартер;
5. Снять два провода с контактов тягового реле;
6. Затем открутить болты крепления стартера, два верхних и один нижний (вот с ним без ямы могут быть проблемы) и вынуть старый стартер.

Установка нового стартера делается в обратном порядке:

1. Прикрутить агрегат болтами на штатное место. Сначала вкручивается самый длинный болт, потом два остальных;
2. Закрепить провода на корпусе;
3. Поставить на место зажим жгута проводов;
4. Вернуть на место аккумулятор вместе с опорой;
5. Подключить клеммы аккумулятора, проверить, как работает новый стартер;
6. Поставить на место брызговик.

Помните о безопасности: если поднимать автомобиль домкратом, обязательно использовать упоры для колес и страховочные проставки!

Диагностика и ремонт стартера ВАЗ 2107 своими руками

Устройство стартера довольно сложное, он состоит из большого количества отдельных деталей. С одной стороны, чем больше деталей – тем ниже надежность устройства, но есть и плюс: некоторые элементы можно отремонтировать или заменить. И сделать ремонт своими руками не так сложно, тем более что уже давно продаются отдельные части и готовые ремкомплекты.

Однако прежде чем ремонтировать, нужно сначала определить, что именно не так с системой запуска двигателя. Возможно, достаточно зарядить аккумулятор, и проблема исчезнет, а может, придется идти за новым стартером. Чтобы понять, в чём может быть проблема, нужно определить основные «симптомы».

Проверка стартера ВАЗ 2107

Чтобы выяснить, действительно ли проблема со стартером, его можно демонтировать и проверить. Но перед тем, как проверить стартер, лучше выяснить, получится ли обойтись «малой кровью»:

1. Осмотреть клеммы аккумулятора и если нужно, очистить их от окислов;
2. Проверить, достаточно ли заряжен аккумулятор;
3. Осмотреть провода, ведущие к стартеру, на предмет повреждений. Если есть возможность, «прозвонить» их мультиметром;
4. Осмотреть клеммы на стартере, возможно, там плохой контакт.

Читайте также: Низкая компрессия: диагностика двигателя и продувка цилиндров.

Если вокруг стартера всё в порядке, порядок проверки следующий:

1. Демонтировать и обтереть стартер;
2. Проверить втягивающее реле: плюсовую клемму аккумулятора соединить с его контактом, а минусовую – с корпусом стартера. Бендикс выдвинулся до щелчка? Значит, причина не в нём;
3. Снять заднюю крышку и осмотреть щеточный узел. Если на дорожках есть выработка или угольки стерты, его придется менять;
4. Мультиметром проверить обмотку ротора (измерить сопротивление). Нормальный показатель сопротивления 10 кОм, меньше – замыкание, а если сопротивление зашкаливает, в обмотке обрыв;
5. Мультиметром проверить контактные пластины (измерить сопротивление между ними и корпусом). В норме должно быть более 10 кОм;
6. Проверить обгонную муфту: исправная вращается только в одном направлении, сломанная – в обоих.

Как правило, такой проверки достаточно для выяснения причин отказа стартера. Затем остается только заменить поврежденный узел и установить стартер обратно.

Стартер не запускается, не крутит

Если при повороте ключа зажигания стартер вообще не срабатывает, можно предположить три причины такого поведения:

1. Нет контакта в электроцепи (на стартере, на АКБ или обрыв провода, перегорел предохранитель);
2. Не работает замок зажигания;
3. Вышло из строя вспомогательное реле;
4. Вышло из строя втягивающее реле стартера.

Можно попробовать подключить управляющее реле напрямую к аккумулятору и замкнуть куском провода болты стартера и втягивающего, то есть, по сути, продублировать работу замка зажигания. Если стартер нормально запустился, проблема не в нём.

Стартер трескает при запуске

Если при запуске стартер начинает трещать, скрипеть и вообще издавать нехарактерные звуки, можно предположить несколько причин:

1. Перекос стартера из-за открутившихся болтов;
2. Износились втулки подшипников или шеек вала двигателя;
3. Сошла смазка с вала двигателя и бендикс выходит с трудом;
4. Износился редуктор;
5. Износилась шестерня бендикса;
6. Износился зубчатый венец маховика.

При подозрительных звуках не нужно пытаться запустить двигатель любой ценой, поскольку некоторые неисправности легко устранить в начальной стадии, но очень сложно отремонтировать запущенную поломку.

Щелкает, но не крутит

Если срабатывает втягивающее реле, но не запускается мотор стартера, причины могут быть следующие:

1. Недостаточно тока от аккумулятора. Он либо разряжен, либо есть проблема в проводке;
2. Замыкание на «массу» щеткодержателя «плюсовой» щетки;
3. Износ щеток электродвигателя;
4. Неисправность в обмотках якоря или статора;
5. Подгорел коллектор.

В зависимости от причины, придется либо искать неисправности в электроцепи, либо зачищать коллектор, либо менять щеточный узел.

Замена щеток стартера

Износ электрических угольков или щеток – одна из самых частых причин отказа стартера. Чтобы их заменить, нужно сделать следующее:

1. Снять заднюю крышку или защитный чехол. В зависимости от конструкции, щеточный узел может закрываться крышкой на двух болтах или чехлом (скобой) на одном стягивающем болте;
2. Под крышкой открывается доступ к четырем щеткам, каждая из которых крепится отдельным болтиком и вынимается через отдельное окошко;
3. Чтобы вынуть щетку, нужно открутить болт и отогнуть фиксатор;
4. Установить новую щетку, поставить на место фиксатор и прикрутить болт.
5. После того, как новые щетки установлены, вернуть назад крышку или защитную скобу. Проверить стартер на работоспособность.

Читайте также: Как выставить зажигание ВАЗ 2101?

Независимо от того, в каком они состоянии, щетки меняются все 4 вместе, даже если изношена только одна, а остальные еще нормальные.

Ремонт втягивающего реле

Отремонтировать втягивающее реле в домашних условиях практически невозможно, обычно его просто меняют. Исключение составляют те случаи, когда проблема не в самом реле, а в окислившихся контактах. Тогда их зачищают и собирают стартер. Если же повреждены обмотки, замена делается довольно просто:

1. Открутить винты, которые крепят втягивающее реле к корпусу стартера, снять его;
2. Открутить болты, скрепляющие корпус и крышку реле, вынуть их;
3. Открутить гайки, крепящие контакты к крышке реле, осторожно сдвинуть ее в сторону, чтобы не повредить провод. Снять контакты;
4. Вынуть сердечник и заменить его новым;
5. В случае, если на корпусе, где находится реле стартера, есть трещины и сколы, оно меняется целиком.

После установки нового реле и сборки агрегата, его необходимо проверить перед тем, как установить на место.

Замена втулок стартера

Поменять втулки самостоятельно – задача достаточно сложная. Это делают, если якорный вал заметно люфтит и задевает обмотки при работе. Для замены нужно купить ремкомплект, в который как раз входят новые металлокерамические втулки.

Делается замена в следующем порядке:

1. Стартер придется полностью разобрать, чтобы добраться до якоря электродвигателя. Описание того, как разобрать стартер, можно найти в технической литературе, или пробовать самому, так как там все интуитивно понятно;
2. На валу якоря находится первая, так называемая проходная втулка. Ее удаляют выколоткой подходящего размера, например, болтом;
3. Непроходная или глухая втулка запрессована в крышку стартера. Ее убирают съемником, выпиливают или высверливают;
4. Новые втулки положить на 10 минут в моторное масло. Металлокерамика — материал пористый, втулка впитает немного масла и проще сядет на своё место;
5. Запрессовать втулки. В отличие от «штатных», которые делаются бронзовыми, втулки из ремкомплекта не терпят грубого обращения. Металлокерамика может раскрошиться от сильного удара, так что необходимо использовать оправку подходящего размера и не прикладывать к ним грубой силы;
6. Собрать агрегат и проверить его работоспособность перед установкой.

Напоследок нужно отметить, что, несмотря на сложную конструкцию, стартер способен служить довольно долго. Его ресурс зависит не от километров пробега, а от количества запусков двигателя. И, конечно, от исправности смежных элементов. Даже такая мелочь как слишком густое моторное масло может серьезно сократить жизнь этому агрегату. А неисправный стартер, в свою очередь, может «убить» даже самый лучший аккумулятор. Поэтому следить за состоянием всех узлов системы зажигания, поддерживать ее в рабочем состоянии и стараться не перегружать – лучшая профилактика проблем.

Стартер ВАЗ 2107 – меняем сами на два счета!

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Это интересно: Дергается при разгоне ВАЗ 2107 карбюратор

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:

• повреждение коллектора вследствие износа щеток или других причин;
• замыкание или обрыв обмотки статора;
• замыкание или обрыв обмотки якоря;
• полный износ втулок подшипников якоря.

При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.

Цена

Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели – стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.

Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.

Ремонт стартера

Вполне понятно, что не любой ремонт электрооборудования автомобиля, и, в частности стартера, можно выполнить самому. Для этого вам потребуется прозвонить обмотку, это потребуется для того, чтобы определить правильно неисправность. Если вы всё же решили ремонтировать стартер сам, стоит узнать, как правильно снять и разобрать стартер ВАЗ 2107.Установив свой автомобиль на эстакаду или смотровую яму, нужно отсоединить провод от минусовой клеммы аккумулятора. Дальнейшие действия будут зависеть от того, какой тип двигателя у вашей машины — карбюраторный или инжекторный.

Карбюраторный двигатель

• В этом случае нужно снять корпус воздушного фильтра, предварительно отсоединив и сняв датчик ДМРВ (датчик массового расхода воздуха).
• Затем, используя плоскую отвёртку, необходимо извлечь из кронштейнов резинки-держатели, фиксирующие фильтр.
• Требуется извлечь из держателя и водозаборник, отсоединив его от патрубка фильтра.

Ремонт стартера в карбюраторном двигателе

Инжекторный двигатель

• В первую очередь нужно снять грязезащитные щитки – основной и дополнительный. Используя торцовый ключ на 8, отворачиваете 4 винта переднего и 4 винта бокового крепления основного щитка, и ещё 2 болта сзади дополнительного. У нижнего винта другой размер, для его снятия потребуется торцовый ключ на 10.
• Далее, уже торцовым ключом на 13, с удлинителем, необходимо отвернуть болты, фиксирующие стартер и картер сцепления. Затем те болты, которые крепят стартер к растяжке впускного патрубка и кронштейну, который держит жгут проводов датчика лямбда – зонд.
• Затем, аккуратно убрав растяжки впускного трубопровода и 13 ключом отвернув гайку выпускного коллектора, снимаем щиток.

Внимание: Дальнейшие действия одинаковы для обоих типов двигателя ВАЗ 2107

• Отсоединяется провод от плюсовой клеммы аккумулятора и с контактного стержня снимается наконечник.
• Освобождаем от провода 50 вывод тягового реле и бережно вынимаем стартер.
• Перед разборкой стартера, следует тщательно очистить его от пыли и жирного налёта.
• В первую очередь следует проверить втягивающее реле. Это довольно просто. После подсоединения 50 вывода реле к плюсовой клемме аккумуляторной батареи, а корпуса снятого стартера к её минусовому выходу, станет сразу понятно, есть ли проблема в реле. Если оно рабочее, будет слышен щелчок выдвигаемой якорем шестерни.
• Чтобы проверить целостность обмоток, придётся снять со стартера крышку и отсоединить щёточный узел. Дальше потребуется использовать прибор, называемый омметром. Он поможет проверить, есть ли замыкание обмоток на корпус стартера. Для этого нужно один щуп прибора соединить с корпусом, а второй – попеременно подсоединять к каждой обмотке.
• Если не выявили проблем на обмотках, нужно достать якорь. Чтобы это сделать, необходимо отвернуть болты крепления кожуха стартера, снять стопорную шайбу и прокладки. Потом отвинчиваем две гайки и снимаем заднюю крышку. Освобождаем корпус обмотки статора от шпилек. Теперь стартер разобран на части.
• Отвернув гайку оси вращения эксцентрика и вынув её из корпуса, отсоединим якорь. Затем нужно снять со шпилек корпус якоря, убрав его сцепление с вилкой рычага бендикса.
• Вот и разобран стартер на детали, теперь легко заменить вышедшие из строя запчасти, или их отремонтировать.

После устранения всех неполадок и замены износившихся элементов, установив ВАЗ 2107 стартер, ремонт электрической части автомобиля можно считать успешно завершённым.

Установка редукторного стартера на ВАЗ 2107

Замена стартера на редукторную модель не требует особых навыков и специализированного инструмента, нужен лишь стандартный набор гаечных ключей. замена производится так:

• Отключить аккумулятор.
• Открутить болты крепления стартера и гайку крепления силового провода.
• Снять штекер с управляющего провода.
• Вытащить старый стартер.
• Установить редукторный стартер на посадочное место.
• Затянуть болты крепления.
• Установить силовой провод и затянуть гайкой.
• Надеть клемму управляющего провода.
• Подключить аккумулятор.

После этого можно наслаждаться возможностью быстрого и энергоэффективного запуска двигателя благодаря использованию современной модели стартера.

Вид с боковой поверхности коробки:

Ещё одна боковая поверхность упаковки:

На следующей стороне указаны мощность стартера, его стартовые обороты, минимальная температура его эффективности:

Мощность стартера в 1550Вт. значительно превышает мощность штатного стартера Жигулей, который имеет мощность 1300Вт. В комплекте стартера идёт паспорт с гарантийным талоном, но он весь состоит из рекламы деталей злектрооборудования автомобиля производства компании СтартВольт. На фотографии виден приклеенный продавцом чек со стоимостью данного стартера:

Сам стартер в коробке заботливо уложен в пенопластовую ударопоглощающую ячейку:

На заднем торце стартера можно разглядеть его силовые клеммы и медные элементы деталей:

Сам стартер изготовлен в Китае по лицензии и под контролем российской фирмы, он компактный, а вес его небольшой, порядка 3 кг:

Рабочая часть стартера несколько меньше аналогичной части штатного стартера, сам механизм подачи шестерёнки и крепления стартера, естественно, стандартный:

Вид самого стартера с другой стороны:

Отмечу тот факт, что гайка под ключ на 13 на верхней клемме справа вверху на фотографии (нижняя гайка на медном болте) была закручена слабо, и её удалось хорошо подтянуть. При затяжке этой гайки от усилия может немного провернуться чёрная обойма круглого изолятора втягивающего реле, откуда выходят медные болты. Чтобы этого не произошло, необходимо гайку подтягивать аккуратно, без излишних боковых усилий, а саму обойму придерживать руками

Если обойма всё-таки немного повернулась, нужно осторожно руками с усилием вернуть её на место. В рабочем положении эта обойма фиксируется внутренним фиксатором, и эту фиксацию вы почувствуете рукой

На следующей фотографии можно оценить сравнительные габариты нового и старого штатного стартера Жигулей:

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер — как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер? Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Это интересно: Причины, по которым спидометр занижает истинную скорость автомобиля

Преимущества редукторного механизма

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

• обеспечивается более быстрый запуск мотора;
• значительное увеличение срока службы изделия;
• увеличение мощности механизма при сниженных энергозатратах;
• уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при “подсевшей” АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

• На клеммы втягивающего реле подается напряжение +12В.
• В обмотке и на якоре устройства начинает протекать электрический ток.
• Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
• Происходит вращение маховика и запуск двигателя.
• Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

1. Изначально следует обязательно отсоединить клемму “минус” от АКБ.
2. Используя гаечный ключ на “13”, необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
3. С управляющего провода извлекается штекер.
4. Теперь можно демонтировать старое изделие.
5. Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
6. Приступаем к затяжке болтов крепления изделия.
7. Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
8. Теперь можно подключать АКБ и приступать к запуску мотора.

Вы будете приятно удивлены функционированию такого маленького, но надежного помощника. Редукторный стартер не подводит зимой, его можно использовать для частых пусков двигателя

Последнее, что немаловажно упомянуть, так это стоимость механизма. Несмотря на его размеры, стоит редукторный механизм на ВАЗ 2107 около 2500-3500 рублей. Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым

Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом

Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым. Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом.

Лада 2107 › Бортжурнал › Замена тягового реле (втягивающего) стартера

Всем привет! Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Разборка стартера и его ремонт

А теперь переходим к разборке стартера ВАЗ-2107 своими руками. Сделать это несложно, инструмент понадобится самый обычный, никаких специальных съемников и приспособлений: отвертка, плоскогубцы, ключ на 10. Другими словами, все, что имеется в любом гараже.

Процедура разборки выглядит таким образом (кратко):

1. Снимаете втягивающее, выкрутив три болта крепления.
2. Извлекаете штифт, на котором вращается вилка бендикса.
3. Выкручиваете заднюю крышку и снимаете щеточный узел.
4. Снимаете бендикс.
5. Вытягиваете ротор.

Осуществляете замену изношенных элементов, сборку производите в обратном порядке. Обычно полностью разбирать устройство не нужно, достаточно поменять в задней части ротора щетки и медную втулку.

Стартер ВАЗ 2107 – меняем сами на два счета!

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Как замкнуть стартер напрямую ВАЗ-2114: фото и видео

Знание как на автомобиле ВАЗ-2114 напрямую замкнуть стартер и запустить двигатель — может пригодиться любому автовладельцу. Ситуация, когда в дороге остановившись на 5–10 минут, а завести машину уже не удаётся — весьма неприятная. Стартер не крутит вообще! Что делать в такой ситуации? Именно тогда и может пригодится знание о том, как «коротнуть» стартер для запуска автомобиля.

Принудительный запуск стартера замыканием контактов

Для того, чтобы воплотить знание на практике, потребуется помощь напарника (желательно) и длинная отвёртка или гаечный ключ. Смысл заключается в том, что металлическим основанием инструмента нужно замкнуть силовые контакты стартера и придать напряжение его обмотке напрямую.

1. Напарник, находящийся за рулём автомобиля, поворачивает ключ в крайнее правое положение, включая зажигание. Поверните ключ в замке зажигания
2. Снимите фишку со стартера. Снимите фишку как на картинке
3. Именно в это время, наконечником инструмента, замыкаются контакты. Замыкание контакта стартера отвёрткой

Прежде чем начинать работу, крайне важно, проверить рычаг коробки переключения передач. Он должен находиться в нейтральном положении

Рычаг ручного тормоза должен быть максимально приподнят и зафиксирован.

Может возникнуть искра

Альтернативные способы (если нет ключа)

Кроме этого способа существует еще несколько. Один из них предполагает запуск стартера из салона. Для этого потребуется снять пластиковую панель, расположенную под рулём автомобиля. Пучок проводов, идущих к замку зажигания отделить от него.

Разборка подрулевого механизма

В первую очередь нас интересует провод, идущий на массу (чёрный или зелёный, иногда жёлтый с черной полосой). Правильно определить тот или нет можно с помощью мультиметра. Для этого наконечник соединяется с интересующим нас, второй с корпусом машины. Ноль на экране прибора подтвердит то, что это нужный провод. Его зачищенный конец изолируется и отводится в сторону.

Питание на автомобиле ВАЗ-2114 подаётся красным или жёлтым проводом, но лучше всего проверить это мультиметром.

Отвечающий за стартер, определяется следующим образом: провод питания замыкается с оставшимися. Тот от которого механизм сработает и будет являться его питающим проводом.

Оставшийся пучок соединяется с плюсовым, после чего чиркается «стартерным». При правильном определении двигатель должен запуститься

Крайне важно при запуске таким образом, не замыкать провода на длительное время, так как это очень быстро разрядит аккумулятор

Важно! При запуске стартера автомобиль должен находится на нейтралке и стоять на ручном тормозе

Запуск с толкача (классика)

Ещё один способ запустить двигатель на ВАЗ-2114 — это запуск «с толкача».

Коробка скоростей переводится в нейтральное положение, водитель садится за руль, а двое или трое помощников, толкают машину. Немного разогнав автомобиль, включается первая или вторая скорость, ключ зажигания поворачивается в режим запуска двигателя.

Такой запуск можно использовать при буксировке транспортного средства

Но при этом крайне важно учитывать факт того, что заведённый автомобиль сразу ускорится, поэтому нужно иметь это ввиду и не въехать в бампер буксирующей машины

Почему не крутит стартер на ВАЗ-2114?

Частая причина поломки стартера заключается в выходе из строя втягивающей реле. Определить это можно по специфическому щелчку, раздающемся из под капота, после поворота ключа зажигания. Звуковой сигнал (щелчок) сигнализирует водителю о том, что реле включено, а обгонной муфте не хватает мощности для того, чтобы провернуть коленчатый вал.

Важно! Такой запуск стартера подходит только для автомобилей с электронным зажиганием, в которых коммутатор регулирует подаваемое напряжение. В старых, с контактным, во время замыкания стартера может сломаться катушка

Стартер долго крутит перед запуском

Подробно о ситуации когда стартер долго крутит при заводке мы уже писали!

Каждый из перечисленных вариантов можно использовать для того, чтобы доехать до дома или СТО. Пользоваться ими каждый день крайне не рекомендуется.

Распространённые неисправности стартера 5722.3708 и их признаки

Каким бы надёжным и долговечным ни был стартер у «пятёрки», рано или поздно он выйдет из строя. Наиболее часто его поломки возникают вследствие проблем по электрической части, но не исключены и механические неполадки.

Признаки неисправности пускового устройства

Симптомами поломки стартера могут быть:

• отсутствие какой-либо реакции на поворот ключа в положение «II» (устройство не крутит и не щёлкает);
• щелчки (одиночные или множественные) при запуске стартера без включения его электродвигателя;
• треск во время работы;
• медленное прокручивание вала устройства, сопровождающееся прерывающимся «воем»;
• нехарактерный для работы стартера гул.

Стартер не запускается вообще

Отсутствие реакции на попытки запуска двигателя может свидетельствовать о таких поломках:

• сильный разряд АКБ;
• нарушение контакта между полюсными клеммами АКБ и зажимами силовых проводов или в соединении плюсового провода и вывода на втягивающем реле;
• обрыв в управляющей цепи устройства;
• поломка группы контактов замка зажигания.

Более точно установить, по какой причине стартер отказывается запускаться, нам поможет обычный автомобильный тестер. Диагностика цепи и электрических соединений устройства выполняется в таком порядке:

1. Включаем тестер в режиме вольтметра и производим замеры напряжения, выдаваемого АКБ, подключив щупы прибора к его полюсным выводам. Если прибор показывает ниже 11 В, скорее всего, проблема заключается в уровне его зарядки.
2. Если же с напряжением всё в порядке, проверяем надёжность и состояние электрических соединений. В первую очередь откручиваем зажимы наконечников силовых проводов, которые крепятся к выводам батареи. Зачищаем их мелкой наждачной шкуркой, обрабатываем жидкостью WD-40 и подключаем обратно. Такую же процедуру проделываем с другим концом силового провода, который идёт от плюсового вывода аккумулятора к стартеру. Проверяем, не заработал ли стартер. Если нет, продолжаем диагностику.
3. Чтобы определить, исправен ли замок зажигания и цела ли цепь управления, необходимо подать ток на стартер напрямую с АКБ. Для этого выключаем передачу, обязательно ставим автомобиль на «ручник», включаем зажигание и при помощи большой отвёртки (ключа, ножа) замыкаем выводы на втягивающем реле. Если стартер включился, необходимо проверить целостность провода, соединяющего устройство и группу контактов замка зажигания. Если он цел, меняем группу контактов замка зажигания.

Щелчки

Начало работы стартера всегда сопровождается одиночным щелчком. Он говорит нам о том, что тяговое реле сработало, и контактные болты замкнулись. Вслед за щелчком должен начинать вращаться ротор устройства. Если щелчок есть, а стартер не заработал, значит, поступающего напряжения не хватает для его запуска. Такие симптомы проявляются при сильном разряде аккумулятора, а также при потере тока из-за ненадёжных соединений в силовой цепи АКБ. Для поиска неисправности, как и в предыдущем случае, используется автомобильный тестер, включённый в режиме вольтметра.

В некоторых случаях поломка стартера сопровождается частыми щелчками. Они характерны для неисправности самого тягового реле, а именно для обрыва или замыкания в его обмотке.

Треск

Треск в стартере может возникать по двум причинам: вследствие поломки обгонной муфты и износа шестерни привода. В любом из этих случаев движение лучше не продолжать, во избежание разрушения венца маховика.

Медленное вращение вала

Бывает и так, что стартер запускается, крутит, но очень медленно. Его оборотов не хватает для запуска силовой установки. Нередко подобная неисправность сопровождается характерным «воем». Подобные симптомы могут свидетельствовать о:

• разряде аккумулятора;
• нарушении контактов в цепи стартера;
• подгорании (износе) коллектора или щёток;
• короткого замыкания или обрыва в электромагнитных обмотках устройства.

Гул

Обычно гул является следствием износа опорных втулок. При значительной их выработке вал устройства перекашивается, вследствие чего появляется мелкая вибрация. В наиболее запущенных случаях вал может «коротить» на корпус, вызывая потерю тока.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь — неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция — раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Сегодня мы расскажем вам как самостоятельно снять и при необходимости заменить стартер на ВАЗ-2110 и аналогичных модификациях автомобилей. Процедура достаточно не сложная, из инструментов нам понадобится ключик на 13, ключик на 15, немного времени и прямые руки. Процедуру лучше производить на остывшем двигателе во избежание травм в виде ожогов
