Как сделать сабвуфер своими руками

Изготовим сабвуфер своими руками

Сабвуфер является неотъемлемой частью любой домашней аудиосистемы, позволяющей наслаждаться качественным звуком низких частот. Однако, покупка готового сабвуфера может быть дорогой, а также не всегда удовлетворяет своими характеристиками. В этой статье мы покажем, как сделать сабвуфер своими руками, не только сэкономив при этом деньги, но и получив удовольствие от процесса.

Итак, для изготовления сабвуфера нам потребуется несколько компонентов: динамик, корпус, усилитель и различные провода и кабели. Перед тем, как начать сборку, важно определиться с требованиями к будущему сабвуферу: его мощностью, размерами, частотным диапазоном и другими факторами.

Первым шагом в изготовлении сабвуфера будет выбор динамика. От его качества и характеристик зависит звуковое воспроизведение. Рекомендуется выбирать динамик с мощностью, соответствующей ожидаемым требованиям. Для непрофессионального использования можно обратить внимание на динамики от производителей, специализирующихся на аудиооборудовании.

После выбора динамика мы приступаем к изготовлению корпуса для сабвуфера. Корпус должен быть достаточно прочным, чтобы не допускать вибрации и резонансы, которые могут искажать звук. Материалом для корпуса можно использовать фанеру или ДСП. Потребуется также пневматический порт для регулировки звучания сабвуфера.

Как сделать сабвуфер своими руками: подробное руководство

1. Выбор корпуса

Первым шагом является выбор корпуса для сабвуфера. Корпус должен быть достаточно крупным, чтобы разместить динамик и обеспечить качественное звучание. Различные типы корпусов, такие как басрефлексный, закрытый, фазоинверторный и др., имеют свои особенности и влияют на звучание сабвуфера. При выборе корпуса необходимо учитывать пространство, в котором будет использоваться сабвуфер, а также персональные предпочтения в звуке.

Очень важным этапом является выбор динамика для сабвуфера. Динамик должен иметь достаточную мощность и качество звучания, чтобы обеспечить высококлассный бас. При выборе динамика необходимо обратить внимание на его характеристики, такие как мощность, частотный диапазон, сопротивление и др.

После выбора корпуса необходимо провести его подготовку. Это может включать в себя удаление старых динамиков, зачистку поверхности и нанесение герметика для обеспечения герметичности корпуса.

Следующим этапом является установка выбранного динамика в корпус. Для этого необходимо провести соответствующие монтажные работы, такие как сверление отверстий и закрепление динамика в корпусе.

После установки динамика необходимо подключить его к усилителю. Для этого потребуется провести проводку и выполнить правильное подключение клемм динамика к клеммам усилителя.

После завершения установки и подключения сабвуфера, необходимо провести его настройку и тестирование. Важно правильно настроить параметры усилителя и сабвуфера, чтобы достичь желаемого звучания. После настройки сабвуфер следует протестировать, проверить его работоспособность и качество звука.

Сделать сабвуфер своими руками – это увлекательное и творческое занятие. Благодаря этому процессу, вы сможете создать идеально подходящий сабвуфер для своей аудиосистемы, который придется по вкусу вашим ушам. Следуя этому подробному руководству, вы сможете наслаждаться качественным звуком, созданным собственными руками.

Выбор комплектующих для сабвуфера

Вот несколько важных факторов, на которые стоит обратить внимание при выборе комплектующих:

• Динамики: Одним из ключевых компонентов сабвуфера являются динамики. Важно выбрать динамики с подходящей мощностью и соответствующие требованиям вашей аудиосистемы.
• Кроссоверы: Кроссоверы используются для разделения звуковых диапазонов и направления их на соответствующие динамики. При выборе кроссоверов обратите внимание на частотный диапазон и импеданс, чтобы они соответствовали вашим требованиям.
• Корпус: Корпус сабвуфера должен быть согласован с размерами и характеристиками выбранных динамиков. Важно выбрать подходящий материал, чтобы обеспечить максимальную жесткость и минимальные резонансы корпуса.
• Усилитель: Усилитель необходим для подачи электрического сигнала на динамики. При выборе усилителя обратите внимание на его мощность и импеданс, чтобы он соответствовал требованиям вашего сабвуфера.
• Кабели и разъемы: Кабели и разъемы являются важными элементами для передачи сигнала от усилителя к динамикам. Важно выбрать качественные кабели и разъемы с хорошим экранированием для минимизации помех.

Необходимо тщательно подойти к выбору всех комплектующих, чтобы достичь желаемого качества звучания и долговечности вашего сабвуфера. Уделите время для изучения спецификаций и отзывов о выбранных комплектующих, чтобы принять правильное решение.

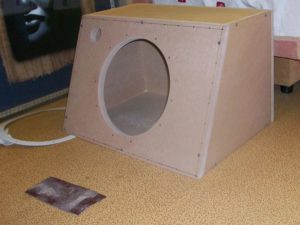

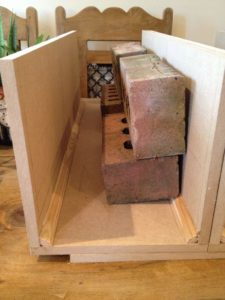

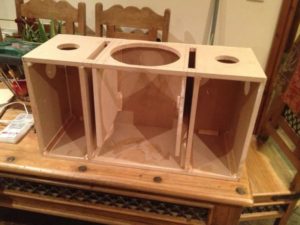

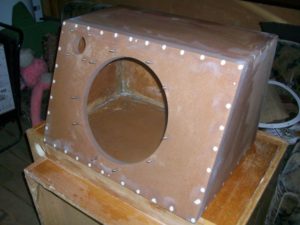

Сборка корпуса для сабвуфера

Перед началом сборки необходимо определиться с выбором материала для корпуса. Обычно для сабвуферов используются деревянные панели. От выбора материала будет зависеть звучание и внешний вид сабвуфера.

Шаг	Описание
Шаг 1	Получите макет будущего корпуса сабвуфера. Нарисуйте его на бумаге или используйте специальные программы для моделирования акустических систем, чтобы определить необходимые размеры и форму корпуса.
Шаг 2	При помощи шаблона, вырежьте необходимые детали корпуса из деревянной панели. Обязательно следуйте полученному макету и делайте все измерения с высокой точностью.
Шаг 3	С помощью электроинструментов соберите корпус, скрепляя детали вместе. Используйте клей, гвозди или саморезы, чтобы обеспечить надежное соединение.
Шаг 4	Убедитесь, что собранный корпус имеет жесткую конструкцию без люфтов и скрипов. При необходимости, усилите конструкцию дополнительными элементами, например, металлическими уголками.
Шаг 5	Расположите заднюю стенку корпуса и скрепите ее с помощью гвоздей или шурупов. Также учтите наличие отверстий или готовых разъемов для подключения акустического кабеля.

После завершения сборки корпуса, можно переходить к установке динамика и подключению необходимых проводов. Рекомендуется тщательно закрепить динамик в корпусе и обеспечить хорошую герметизацию, чтобы избежать проникновения воздуха извне и потери звукового давления.

Таким образом, сборка корпуса для сабвуфера – это ключевой этап в создании собственного звукового устройства. Следуя данной пошаговой инструкции, вы сможете создать качественный и эффективный корпус для своего сабвуфера.

Подключение динамика и проводов

• Динамик.
• Провода.
• Разъемы.
• Паяльная станция.
• Паяльник и припой.
• Электрический скотч или термоусадочная трубка.

Процесс подключения динамика и проводов выглядит следующим образом:

1. Очистите концы проводов от изоляции, чтобы получить голый проводник.
2. Проведите концы проводов через отверстия в динамике.
3. Закрепите провода на динамике с помощью электрического скотча или термоусадочной трубки.
4. Припаяйте провода к клеммам динамика. Обратите внимание на правильную полярность – плюс провода должен быть соединен с плюсом на динамике, а минус – с минусом.
5. Подключите другие концы проводов к соответствующим разъемам на сабвуфере.

Проверьте подключение, убедитесь, что провода надежно припаяны и закреплены. Если все сделано правильно, то динамик будет готов к работе при завершении сборки сабвуфера.

Настройка и тестирование собранного сабвуфера

После того, как вы собрали свой сабвуфер своими руками, необходимо провести настройку и тестирование устройства. В этом разделе мы рассмотрим основные шаги для корректной настройки и проверки работоспособности сабвуфера.

1. Подключите сабвуфер к источнику звука: Подключите сабвуфер к аудиоусилителю или другому источнику звука. Убедитесь, что все кабели подключены к соответствующим разъемам.

2. Проверьте настройки аудиоусилителя: Убедитесь, что настройки аудиоусилителя соответствуют подключенному сабвуферу. В большинстве случаев вам нужно будет указать, что у вас есть сабвуфер и задать уровень громкости.

3. Выполните первоначальные проверки: Включите сабвуфер и воспроизведите некоторое аудио. Проверьте, что звук воспроизводится корректно и сабвуфер работает. Если звук не воспроизводится или есть проблемы с качеством звучания, проверьте все подключения и настройки еще раз.

4. Осуществите калибровку: Многие современные сабвуферы имеют встроенные функции калибровки. Воспользуйтесь инструкцией по эксплуатации своего сабвуфера, чтобы настроить его на максимально качественное и точное воспроизведение звука.

Примечание: Если у вас нет инструкции по эксплуатации, можете использовать метод прослушивания различных жанров музыки или фильма с разной частотой и силой баса. На основе результатов тестов вы сможете настроить сабвуфер наиболее подходящим образом.

5. Проведите окончательную проверку: После настройки сабвуфера проиграйте различные аудио и видеофайлы, чтобы убедиться, что сабвуфер воспроизводит звук достоверно и добавляет глубокие и низкие частоты к общей звуковой картина. Если есть какие-либо проблемы, заново проверьте все подключения и настройки.

Следуя этим простым шагам, вы сможете настроить и протестировать свой собранный сабвуфер и наслаждаться качественным звучанием ваших любимых аудио и видео материалов.

Сабвуфер своими руками: от начального уровня к высокому классу

В этой статье мы посмотрим, как сделать сабвуфер своими руками, не вникая в недра электроакустики, не прибегая к сложным расчетам и тонким измерениям, хотя кое-какие проделать все равно придется. «Без особых сложностей» не значит «тяп-ляп на кирпич, гони, бабка, могарыч». В наши дни на домашнем компьютере можно моделировать очень сложные акустические системы (АС); ссылку на описание этого процесса см. в конце. Но работа с готовым устройством по наитию дает то, чего не получишь никаким прочтением и просмотром – интуитивное понимание сути процесса. В науке и технике открытия на кончике пера совершаются редко; чаще всего исследователь, набравшись опыта, «нутром» начинает понимать, что там к чему, и уж тогда ищет математику, подходящую для описания явления и вывода расчетных инженерных формул. Многие великие с юмором и удовольствием вспоминали свои первые неудачные опыты. Александр Белл, напр., катушки для своего первого телефона пытался поначалу мотать голым проводом: он, музыкант по образованию, просто не знал еще, что проволоку под током нужно изолировать. Но телефон Белл все-таки изобрел.

О компьютерных расчетах

Не думайте, что JBL SpeakerShop или др. программа расчета акустики выдаст вам единственно возможный самый-самый правильный вариант. Компьютерные программы пишутся по устоявшимся проверенным алгоритмам, но нетривиальные решения невозможны только в богословии. «Все знают, что так делать нельзя. Находится болван, который этого не знает. Он-то и делает изобретение» – Томас Альва Эдисон.

SpeakerShop появился не так давно, разработано это приложение весьма основательно и то, что пользуются им очень активно, безусловный плюс как разработчикам, так и любителям. Но чем-то теперешняя ситуация с ним похожа на историю с первыми фотошопами. Кто юзал еще винду 3.11, помните? – тогда по обработке картинок просто с ума сходили. А потом оказалось – чтобы сделать хороший снимок, нужно все-таки уметь фотографировать.

Что это и зачем?

Сабвуфер (попросту – саб) в дословном переводе звучит курьезно: подгавкиватель. Реально же это басовый (низкочастотный, НЧ) динамик, воспроизводящий частоты ниже прим. 150 Гц, в специальном акустическом оформлении, ящике (коробе) достаточно сложного устройства. Сабвуферы применяются и в быту, в напольных высококлассных АС и недорогих настольных, встроенные и в автомобилях, см. рис. Если получится сделать сабвуфер, верно воспроизводящий басы, можно смело браться за любую АС, т.к. воспроизведение НЧ, пожалуй, самый жирный из китов, на которых стоит вся электроакустика.

Сабвуферы разного класса в доме и автомобиле

Компактное НЧ-звено АС сделать много труднее чем СЧ и ВЧ (средне- и высокочастотные) во-первых, из-за акустического короткого замыкания, когда звуковые волны от фронтальной и тыльной излучающих поверхностей динамика (головки громкоговорителя, ГГ) гасят друг друга: длины волн НЧ – метры, и без надлежащего акустического оформления ГГ ничто не мешает им тут же сойтись в противофазе. Во-вторых, спектр искажений звука на НЧ тянется далеко в лучше всего слышимую область СЧ. В сущности любая широкополосная АС есть НЧ-звено, в которое встроены СЧ и ВЧ излучатели. Но к сабу уже с точки зрения эргономики предъявляется дополнительное требование: сабвуфер для дома должен быть как можно компактнее.

Примечание: все виды акустического оформления НЧ ГГ можно разделить на 2 больших класса – одни гасят излучение с тыла динамика, вторые переворачивают его по фазе на 180 градусов (оборачивают фазу) и переизлучают с фронта. Сабвуфер, в зависимости от свойств ГГ (см. далее) и требуемого вида его амплитудно-частотной характеристики (АЧХ) может быть построен по схеме того или иного класса.

Направление на звуки ниже 150 Гц человек различает очень плохо, поэтому в обычной жилой комнате саб можно поставить в общем где угодно. СЧ-ВЧ АС (сателлиты) акустики с сабвуфером получаются очень компактными; их расположение в комнате возможно подобрать оптимальным для данного помещения. Современное жилье избытком площади и хорошей собственной акустикой, мягко говоря, не отличается, и «приткнуть» в нем правильно хотя бы пару хороших широкополосных колонок возможно отнюдь не всегда. Поэтому изготовление сабвуфера самостоятельно позволяет не только сэкономить весьма солидную сумму денег, но и получить все-таки чистый, верный звук в этой вот хрущевке, брежневке или современном новострое. Особенно эффективен сабвуфер в системах полнообъемного звука, т.к. ставить 5-7 колонок на полную полосу каждая это уж чересчур и для самых «навороченных» пользователей.

Басы

Воспроизведение басов сложно не только технически. Узенький в общем-то НЧ участок всего спектра звуковых волн неоднороден по своему психофизиологическому воздействию и разделяется на 3 области. Чтобы правильно подобрать басовый динамик и сделать короб для сабвуфера своими руками, нужно знать их границы и значение:

• Верхний бас (UpperBass) – 80-(150…200) Гц.
• Средний бас или мидбас (MidBass) – 40-80 Гц.
• Глубокий бас или подбас (SubBass) – ниже 40 Гц.

Верха

Технически воспроизведение верхних басов сложностей не представляет, но, во-первых, спектр искажений звука на верхнем басе тянется в хорошо слышимые СЧ дальше всего. Во-вторых, самый специализированный басовый динамик по верхам воспроизводит частоты до 500-1000 Гц. «Просочившиеся» к нему после расфильтровки «хвостики» СЧ будут излучаться из одной точки и подпортят стереоэффект либо эффект объемности. Чтобы исключить акустическое слияние (акустическую связь) стереоканалов по СЧ в сабвуфере электрической расфильтровкой, нужны фильтры с крутизной спада АЧХ в полосе непропускания 40 дБ на октаву и более. Однако сохранить при этом линейной фазочастотную характеристику (ФЧХ) фильтра очень трудно и современными цифровыми методами, а нелинейность ФЧХ вызывает искажения, плохо различимые непосредственно на слух, но резко ухудшающие субъективное восприятие звука; Hi-Fi отнюдь не сводится только к формальным параметрам. Поэтому хороший сабвуфер должен делать еще и акустическую расфильтровку на верхних басах, подавляя паразитное СЧ излучение динамика до его выхода наружу.

Середина

На мидбасах главная задача при создании сабвуфера – обеспечить в минимальном объеме ящика наивысшую отдачу ГГ, заданную форму АЧХ и ее максимальную равномерность (гладкость). АЧХ, в сторону низших частот близкая к прямоугольной, дает мощный, но жестковатый бас; АЧХ, равномерно падающая – чистый и прозрачный, но слабее. Выбор той или иной зависит от характера прослушиваемого: рокерам нужен звук «злее», а для классики нежнее. В том и другом случае большие провалы и всплески на АЧХ портят субъективное восприятие при формально одинаковых техпараметрах звука.

Глубина

Подбас определяющее влияние на тембр (окраску) звука музыкальных инструментов имеет только для духовых органов в специально для них построенных залах. Сильные подбасовые компоненты характерны для звуков природных и техногенных катаклизмов, сильных взрывов и голосов отдельных видов животных (львиный рык). Свыше 90% людей подбасы или вовсе не слышат, или слышат невнятно. Напр., если принципиально различные по своему характеру звуки тропического урагана и ядерного взрыва отфильтровать от всего, кроме подбасов, то по ним вряд ли кто разберет, что там на самом деле творится. Поэтому домашний сабвуфер почти всегда оптимизируют на мидбас, а остаток подбаса, какой получится, маскирует собственные шумы помещения. Для чего он, кстати, весьма пригоден и чем очень полезен.

Подбас в машине

Эффект маскировки шумов особенно необходим в тесном и зашумленной салоне автомобиля, поэтому автосабвуферы оптимизируются на подбас. Иногда ради этого любители Hi-Fi на скорости отдают сабу весь багажник, ставя туда 15”-18” динамики-монстры на 150-250 Вт пиковой мощности, см. рис. Однако вполне приличный сабвуфер в машину можно сделать и не жертвуя полезным объемом в кузове, см. далее.

Мощный сабвуфер в автомобиле

Примечание: пиковую мощность динамика часто отождествляют с шумовой, что неверно. На пиковой мощности звук искажен, но еще внятен, т.е. различим по смыслу. Шумовая мощность определяется как такая, на которой динамик может работать определенное время (обычно 20 мин.), не перегорая и не повреждаясь механически. Звук при этом чаще всего бессвязный хрип, отчего такая мощность и названа шумовой. Но в некоторых видах акустического оформления шумовая мощность динамика может оказаться ниже пиковой, см. далее.

Какой нужен динамик?

Полный расчет акустического оформления производится по т. наз. параметрам Тиля-Смолла (ПТС). Поскольку мы решили потратить время и труд на настройку саба, нам из них понадобится только полная добротность головки на ее собственной резонансной частоте Qts, т.к. именно по ней выбирается оптимальный вариант акустического оформления. В зависимости от величины Qts динамики делятся на 4 группы:

Измерения

В спецификациях производителя на динамики Qts может быть обозначена как Qп или просто Q, но присутствует там далеко не всегда, а в общедоступных базах данных вроде WinISD полно ошибок. Поэтому нам скорее всего придется определять значение Qts в домашних условиях.

Подготовка

Прежде всего выбираем и готовим для акустических измерений комнату. В ней должно быть как можно больше штор, гардин, ковров на полу и стенах, мягкой мебели. Жесткие горизонтальные поверхности (стол) нужно накрыть чем-то пушистым; не лишним будет и набросать везде побольше подушек. Особенно сильно искажают звуковое поле углы, в т.ч. жесткой мебели со стенами, их надо чем-то занавесить, напр., одеждой на плечиках. Далее подключаем к динамику длинные провода и подвешиваем в геометрическом центре потолка (под люстрой, если она есть) фронтальной стороной диффузора вниз на высоте от пола в 2/3 высоты потолка.

Схемы измерений параметров динамиков в домашних условиях

Теперь нужно собрать схему измерений, как показано вверху на рис. Нижняя схема нам еще понадобится для измерения импеданса (полного сопротивления) динамика Z. От обычно используемой любителями измерительной схемы без трансформатора данная отличается вполне профессиональной точностью: в расхожих схемах на диодах моста теряется ок. 1,5 В даже при входном сопротивлении тестера 10 МОм. Действие данной схемы основано на том, что импеданс трансформатора и R2, с одной стороны, много больше импеданса ГГ; с другой – много меньше выходного сопротивления усилителя мощности звуковой частоты, и на том, что самый паршивый цифровой мультитестер на пределе 200 мВ имеет входное сопротивление более 1 МОм. Однако, если измерительный сигнал подается от генератора звуковой частоты (ГЗЧ) со стандартным 600-омным выходом, данная схема для измерения Z непригодна.

Процедура

От компьютера с программой эмуляции ГЗЧ измерительный сигнал подается с выхода звуковой карты. «Гонять» его нужно в пределах 20-100 Гц вначале с дискретом (шагом) 10 Гц. Если резонанса ГГ не видно, она для сабвуфера непригодна. Или продавец вас бессовестно обманул, продав за 100 руб. безразличную ГГ ценой от $200.

Резонансные кривые и формулы для расчета полной добротности головок громкоговорителя

Когда границы резонансного пика определены, «проходим» его уже с дискретом 1 Гц и строим АЧХ. Если ГГ высоко- или среднедобротная ближе к верхней границе Qts, получится график вроде того, что на поз. I рис. В таком случае:

• По ф-ле (1) на поз. II находим U(F1,F2);
• По графику находим F1 и F2;
• По ф-ле (2) проверяем, совпадает ли вычисленная частота собственного резонанса в свободном пространстве F’s с измеренной Fs. Если расхождение более чем на 2-3 Гц, см. ниже;
• По ф-ле (3) находим механическую добротность Qms, затем по ф-ле (4) электрическую Qes и, наконец, по ф-ле (5) искомую полную добротность Qts.

Если же добротность ГГ ближе к низкой или таковая, что вообще-то хорошо, резонансная кривая будет заметно несимметричной, а ее пик плоским, размытым, поз. III, или же проверка по ф-ле (2) не сойдется и при повторных измерениях. В таком случае по графику определяем точки наибольшего наклона касательных к вогнутым «крыльям» пика А1 и А2; математически в них вторая производная от описывающей резонансную кривую функции достигает максимума. За Umax тогда берем, как и прежде, его значение на вершине пика, а за Umin – вычисленное по ф-ле на поз. III новое значение U(F1,F2).

Структура системы

Померяли? Динамик подходит? Не торопитесь выбирать оформление. Сперва нужно выбрать структурную схему всей системы озвучивания, т.к. на ее электронную часть может пасть доля затрат не меньшая, чем на хороший басовый динамик. Система озвучивания с сабвуфером может быть построена по одной из след. схем, см. рис.

Структурные схемы систем озвучивания с сабвуферами

Примечание: эквалайзер и фильтр инфранизких частот ФИНЧ (рокот-фильтр) во всех схемах включаются до входов стереоканалов.

Поз. 1 – система с пассивной расфильтровкой по мощности. Плюс – не нужен отдельный басовый усилитель, подключается к любому УМЗЧ. Огромные минусы, первое, взаимное электрическое просачивание каналов в сабвуфере по СЧ: для LC-фильтров, сводящих его к приемлемой величине, понадобится приличный кейс, который для покупки их компонент придется прежде где-то на треть наполнить деньгами (в 100 рублевых купюрах). Второе – выходные сопротивления фильтров низких частот ФНЧ совместно с входным ГГ динамика образуют тройник, и каждый канал УМЗЧ теоретически четверть мощности будет тратить на то, чтобы греть соседа с его ФНЧ. Реально – больше, т.к. на мощности и потери в фильтрах существенны. Тем не менее, система с расфильтровкой по мощности применима в сабвуферах небольшой мощности с независимыми излучателями звука, см. далее.

Поз. 2 – пассивная расфильтровка на отдельный басовый УМЗЧ. Потерь мощности нет, взаимовлияние каналов слабее, т.к. характеристические сопротивления фильтров – килоомы и десятки килоом. В настоящее время практически не применяется, т.к. собрать активный фильтр на микросхемах оказывается много проще и дешевле, чем мотать катушки пассивных.

Поз. 3 – активная аналоговая расфильтровка. Сигналы каналов складываются простым резисторным сумматором, поступают на аналоговый активный ФНЧ, а с него на басовый УМЗЧ. Взаимовлияние каналов ничтожно и в обычных условиях прослушивания незаметно, расходы на компоненты невелики. Оптимальная схема для самодельного сабвуфера начинающего любителя.

Поз. 4 – полная цифровая расфильтровка. Канальные сигналы подаются на разветвитель Р, разделяющий каждый из них как минимум на 2 равнозначных исходному. По одному сигналу из пары подается на СЧ-ВЧ УМЗЧ (возможно, непосредственно, без ФВЧ), а остальные объединяются в сумматоре С. Дело в том, что при резисторном сложении на нижних частотах мидбаса и в подбасе возможно электрическое взаимодействие сигналов в ФНЧ, несколько искажающее суммарный басовый. В сумматоре сигналы складываются цифровым или аналоговым способом, исключающим их взаимовлияние.

С сумматора общий сигнал подается на цифровой ФНЧ с встроенными аналого-цифровым (АЦП) и цифро-аналоговым (ЦАП) преобразователями, а с него – на басовый УМЗЧ. Качество звука и развязка каналов – максимально возможные на сегодняшний день. Затраты на микросхемы для всего этого хозяйства оказываются посильными, но работа с ИМС требует уже некоторого радиолюбительского опыта, и еще большего – если покупается не готовый набор (что существенно дороже), а компоненты системы подбираются самостоятельно.

Оформление

На рис. даны наиболее употребительные схемы акустического оформления домашних сабвуферов. Лабиринты, рупоры и пр. не удовлетворяют требованиям компактности. Зеленым выделены схемы, предпочтительные для начинающих, желтым – выполнимые ими, а красным – непригодные. Кто поопытнее, может удивиться: 6-й бандпасс – для чайников? Ничего страшного, эту отличную басовую акустику на трубах можно настроить за выходные. Если знать, как.

Типы акустического оформления сабвуферов

Щит

Оформление сабвуфера в виде акустического экрана (щита, поз. 1) в домашних условиях выполнимо, если ГГ встроены в обшивку стен, т.к. их размеры соизмеримы с длинами подбасовых волн. Отсюда достоинство – с подбасом никаких проблем, лишь бы динамики его тянули. Другое – предельная компактность, саб полезной площади вообще не занимает. Но есть и серьезные минусы. Первый – большой объем строительных работ. Второй – акустический экран никак не влияет на АЧХ ГГ. «Горбатая» – так и петь будет, поэтому ставить на щит можно только дорогие низкодобротные и безразличные динамики. Подминус, так сказать – их отдача мала и щит ее увеличить никак не способен.

Закрытый ящик

Большущий плюс закрытого ящика (поз. 2) – глубокое демпфирование ГГ; для недорогих с высокой отдачей высокодобротных динамиков это единственно приемлемый тип акустического оформления. Но этот плюс влечет за собой и минус: с глубоким демпфированием шумовая мощность ГГ часто оказывается ниже пиковой, особенно у дорогих мощных головок. Катушка уже дымится, но хрипов все еще не слышно. Нужен индикатор перегрузки, но простейшие без отдельного электропитания искажают сигнал.

Не менее жирный плюс – предельно гладкая плавно падающая АЧХ и как следствие – наиболее чистый и живой звук. По этой причине выпускаются высококлассные мощные ГГ высокой добротности специально для установки в закрытые ящики или бандпассы 4-го порядка (см. далее).

И еще неожиданный плюс – при установке в закрытый ящик не НЧ-СЧ, а специальных басовых динамиков паразитное СЧ излучение практически отсутствует. СЧ «басовики» излучают в мембранном режиме, а глубокое демпфирование подавляет мембранный эффект.

Минус – из всех АС равного объема у закрытого ящика самая высокая низшая воспроизводимая частота, т.к. он повышает резонансную частоту динамика и не способен повысить его отдачу на частотах ниже нее. Т.е. по компактности сабвуфер в закрытом ящике проходит с большой натяжкой. До некоторой степени уменьшить этот недостаток можно, наполнив ящик синтепоном: он отлично поглощает энергию звуковых волн. Термодинамический процесс в ящике тогда из адиабатического переходит в изотермический, что равнозначно увеличению его объема в 1,4 раза.

Еще существенный минус – в закрытом ящике можно делать только пассивный сабвуфер, т.к. электроника в нем сильно греется даже помещенная в отгороженный отсек. Если вам попадутся старые АС 10МАС-1М, погоняйте их на половинной мощности с полчаса и потрогайте рукой корпус – теплый будет.

ФИ

Фазоинвертор (ФИ) с трубой (поз. 3) не так давно был едва ли не самым распространенным типом акустического оформления, но сейчас вытесняется глубокими щелями (см. ниже). Главное достоинство ФИ – способность увеличить отдачу ГГ на частотах ниже резонансной; для начинающего любителя – возможность постройки «на глазок» и настройки на слух изменением длины трубы. Еще – по размерам ФИ на мидбас можно «обжать» едва ли не до габаритов динамика, но это, пожалуй, и все. Минусы – ставить в ФИ можно только низкодобротные ГГ, т.к. его собственная АЧХ принципиально с провалом. АЧХ ФИ в сторону частот ниже низшей воспроизводимой падает очень круто, поэтому в сабвуфере выжать из ФИ сколько-нибудь приемлемый подбас или невозможно, или габариты ФИ окажутся сравнимы с таковыми закрытого ящика. Паразитные СЧ ФИ подавляет максимум наполовину, т.к. в нем ничто не мешает динамику излучать их с фронта. Пытаться увеличить эквивалентный объем ФИ звукопоглощающим заполнением нельзя, т.к. через порт (наружное устье трубы) проходят потоки воздуха и термодинамика ФИ совсем не та, что у закрытого ящика. Это, кстати, касается всех АС, в которых внутренний объем сообщается с атмосферой.

Примечание: во всем равнозначен ФИ пассивный излучаетель (ПИ) – вместо трубы с портом ставят басовый динамик без магнитной системы и с грузиком вместо катушки. «Безнастроечных» методик расчета ПИ нет, потому и в промышленном производстве ПИ редкое исключение. Если у вас завалялся сгоревший басовый динамик, можете поэкспериментировать – настройка осуществляется изменением веса груза. Но учтите – активным ПИ лучше не делать по той же причине, что и закрытый ящик.

О глубоких щелях

Акустику с глубокими щелями (поз. 4, 6, 8-10) отождествляют то с ФИ, то с лабиринтом, но на самом деле это самостоятельный тип акустического оформления. Преимуществ у глубокой щели масса:

• Точный расчет на компьютере возможен любительский в домашних условиях.
• Обшитая звукопоглотителем, полностью поглощает паразитные СЧ.
• Правильно рассчитанная, на мидбасе действует как акустический затвор (четвертьволновый лабиринт, ЧВ-лабиринт) с большим затуханием.
• По причине в пред. пункте возможно акустическое демпфирование и увеличение эквивалентного объема поглощающим заполнением.
• На подбасах может работать как полуволновый лабиринт (ПВ-лабиринт), увеличивая отдачу ГГ.
• Возможно построение АС с глубокой щелью под ГГ с любым значением добротности.

Недостаток у глубокой щели всего один, и то для начинающих: ненастраиваема после сборки. Как сделано, так и петь будет.

Об антиакустике

Избыточная звукопоглощающая обшивка сабвуфера

Любые резонирующие полости в АС с выходом в атмосферу заполнять синтепоном нельзя. Напр., в случае на рис. справа коэффициент увеличения объема будет где-то 1,15-1,30, но какой точно? Определить без специальных измерений готовой АС невозможно. Однако глушить сабвуфер внутри совершенно необходимо для подавления паразитных СЧ и призвуков от вибраций корпуса. Традиционно это делали войлочной обивкой, но теперь есть поверхностные антиакустики много лучше. Первый – карпет, которым обшивают салон и багажник автомобиля, он специально разработан для этого. А полноценная замена войлока – тонкий (бельевой) флис пушистой стороной внутрь полости.

Бандпассы

BandPass в переводе проход полосы, так называют АС без прямого излучения звука в пространство. Это значит, что АС типа бандпасс не излучают СЧ вследствие внутренней акустической его отфильтровки: динамик ставят в перегородку между резонирующими полостями, сообщающимися с атмосферой портами труб или глубоких щелей. Бандпасс – специфическое для сабвуферов акустическое оформление и для полностью раздельных АС не применяется.

Бандпассы разделяют по величине порядка, а порядок бандпасса равен числу его собственных резонансных частот. Высокодобротные ГГ ставят в бандпассы 4-го порядка, где просто организовать акустическое демпфирование (поз. 5); низко- и среднедобротные – в бандпассы 6-го порядка. Ощутимой разницы в качестве звука между теми и теми, вопреки распространенному убеждению, нет: уже на 4-м порядке достигается сглаживание АЧХ на НЧ до 2 дБ и менее. Разница между ними для любителя в основном в сложности настройки: чтобы точно настроить 4-й бандпасс (см. далее) придется двигать перегородку. Что касается бандпассов 8-го порядка, то еще 2 резонансные частоты у них получаются вследствие акустического взаимодействия тех же 2-х резонаторов. Поэтому 8-е бандпассы иногда называют бандпассами 6-го порядка класса В.

Примечание: идеализированные АЧХ на НЧ для некоторых типов акустического оформления показаны на рис. красным. Зеленым пунктиром – идеальная АЧХ с точки зрения психофизиологии слуха. Откуда видно, что работы в электроакустике еще хватает и хватает.

Амплитудно-частотные характеристики одной и той же головки громкоговорителя в различном акустическом оформлении

Автосабвуферы

Автомобильные сабвуферы ставят обычно или в грузовой отсек, или под сиденье водителя, или за спинку заднего сиденья, поз. 1-3 на рис. В первом случае короб отнимает полезный объем, во втором саб работает в тяжелых условиях и может быть поврежден ногами, в третьем – не всякий пассажир сможет вытерпеть мощный бас прямо возле ушей.

В последнее время автомобильный сабвуфер все чаще делают типа стелс (stealth), встроенным в нишу заднего крыла, поз. 4 и 5. Подбаса достаточной мощности добиваются, применяя специальные автодинамики диаметром 12” с жестким диффузором, мало подверженным мембранному эффекту, поз. 5. Как сделать сабвуфер для автомобиля путем отформовки крыльевой ниши, см. след. видео.

Видео: автомобильный савбуфер “стелс” своими руками

Проще просто не бывает

Очень простой сабвуфер, не требующий отдельного басового усилителя, можно сделать по схеме с независимыми излучателями звука (ИЗ), см. рис. Фактически это две канальных НЧ ГГ, помещенные в общий длинный корпус, устанавливаемый горизонтально. Если длина короба сопоставима с расстоянием между сателлитами или шириной экрана телевизора, «расплывание» стерео мало заметно. Если же прослушивание сопровождается просмотром, то и вовсе незаметно благодаря непроизвольной зрительной коррекции локализации источников звука.

Схемы сабвуферов с независимыми излучателями

По схеме с независимыми ИЗ можно сделать отличный сабвуфер для компьютера: ящик с динамиками помещают в дальнем верхнем углу под столешницей. Полость под ней – резонатор, настроенный на очень низкую частоту, и от небольшой коробочки прорезается неожиданно хороший подбас.

ФИ для сабвуфера с независимыми ИЗ можно рассчитать в спикершопе. При этом эквивалентный объем Vts берут вдвое больше против измеренного, резонансную частоту Fs в 1,4 раза ниже, а полную добротность Qts в 1,4 раза больше. Материал короба, как и везде далее – МДФ от 18 мм; на мощность сабвуфера от 50 Вт – от 24 мм. Но лучше поместить динамики в закрытый ящик, его в данном случае можно сделать без расчета: длину по внутри берут по месту установки в пределах от 0,5 м (для компьютера) до 1,5 м (для большого телевизора). Поперечное сечение короба по внутри определяется исходя из диаметра диффузора динамиков:

• 6” (155 мм) – 200х200 мм.
• 8” (205 мм) – 250х250 мм.
• 10” (255 мм) – 300х300 мм.
• 12” (305 мм) – 350х350 мм.

В самом худшем случае (подстольный компьютерный саб на 6” динамиках) объем короба будет 20 л, а эквивалентный с заполнением – 33-34 л. При мощности УМЗЧ до 25-30 Вт на канал этого хватит, чтобы получить приличный мидбас.

Фильтры

LC-фильтры в данном случае лучше использовать типа K. Для них нужно больше катушек, но в любительских условиях это несущественно. У K-фильтров малое затухание в полосе непропускания, 6 дБ/окт на звено или 3 дБ/окт на полузвено, зато абсолютно линейная ФЧХ. Кроме того, при работе от источника напряжения (каковым с большой точностью является УМЗЧ), K-фильтр мало чувствителен к изменениям импеданса нагрузки.

На поз. 1 рис. даны схемы звеньев K-фильтров и расчетные формулы для них. R для НЧ ГГ берется равным ее импедансу Z на частоте среза ФНЧ 150 Гц, а для ФВЧ равным импедансу сателлита z на частоте среза ФВЧ 185 Гц (формула [1] на поз. 6). Определяются Z и z по схеме и формуле на рис. выше (со схемами измерений). Рабочие схемы фильтров даны на поз. 2. Если вам больше по душе докупить конденсаторов, а не мотать катушки, точно такие же по параметрам можно составить из П-звеньев и полузвеньев.

Данные и схемы для изготовления фильтров простого сабвуфера с независимыми излучателями

Затухание ФНЧ в полосе непропускания 18 дБ/окт, а ФВЧ 24 дБ/окт. Такое откровенно нетривиальное соотношение оправдано тем, что сателлиты разгружаются от НЧ и дают звук чище, а отраженный от ФВЧ остаток НЧ отправляется на НЧ динамики и делает басы глубже.

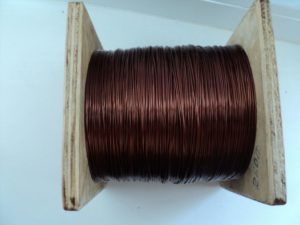

Данные к расчету катушек фильтров даны на поз. 3. Располагать их нужно взаимно перпендикулярно потому, что K-фильтры работают без магнитной связи между катушками. При расчете задаются размерами катушки и по найденной в порядке расчета фильтра индуктивности определяют количество витков. Затем с помощью коэффициента укладки находят диаметр провода в изоляции, он должен получиться не менее 0,7 мм. Выходит меньше – увеличиваем размеры катушки и пересчитываем.

Настройка

Настройка данного сабвуфера сводится к выравниванию громкостей басовиков и сателлитов на соотв. частотах среза. Для этого сначала готовят комнату к акустическим измерениям, как описано выше, и тестер с мостом и трансформатором. Далее понадобится конденсаторный микрофон. Для компьютерного придется сделать какой-нибудь микрофонный усилитель (МУС) с подачей смещения на капсюль, т.к. обычная звуковая карта не может одновременно принимать сигнал и эмулировать ГЗЧ, поз. 4. Если найдется конденсаторный микрофон со встроенным МУС, хотя бы старенький МКЭ-101, отлично, его выход подключают прямо к первичной (меньшей) обмотке трансформатора. Процедура измерений несложна:

1. Микрофон закрепляют напротив геометрического центра сателлитов на расстоянии по горизонтали 1-1,5 м.
2. Отключают от УМЗЧ сабвуфер и подают сигнал 185 Гц.
3. Записывают показания вольтметра.
4. Ничего не меняя в комнате, отключают сателлиты, подключают саб.
5. Подают на УМЗЧ сигнал 150 Гц, записывают показания тестера.

Теперь нужно рассчитать выравнивающие резисторы. Выравнивают громкости, приглушая более громкие звенья по последовательно-параллельной схеме (поз. 5), т.к. необходимо сохранить неизменными по модулю найденные ранее значения Z и z. Расчетные формулы для резисторов даны на поз. 6. Мощность Rг – не менее 0,03 от мощности УМЗЧ; Rд – любая от 0,5 Вт.

Тоже просто

Еще вариант простого, но уже настоящего сабвуфера – со спаренной НЧ ГГ. Спаривание НЧ динамиков – очень эффективный способ повысить класс их звучания. Конструкция сабвуфера на спарке старых 10ГД-30 дана на рис. ниже.

Конструкция простого сабвуфера

Оформление – весьма совершенное, бандпасс 6-го порядка. Басовый усилитель – на TDA1562. Можно использовать и другие высокодобротные ГГ с относительно небольшим ходом диффузора, тогда, возможно, придется делать настройку подбором длины труб. Производится она по контрольным частотам 63 и 100 Гц след. образом (контрольные частоты не являются резонансными акустической системы!):

• Готовят комнату, микрофон и приборы, как описано выше.
• Подают на УМЗЧ попеременно 63 и 100 Гц.
• Изменяют длины труб, добиваясь разницы показаний вольтметра не более 3 дБ (в 1,4 раза). Для гурманов – не более 2 дБ (в 1,26 раза).

Настройка резонаторов взаимозависима, поэтому трубы нужно двигать согласно: выдвинул короткую, на столько же, пропорционально ее исходной длине, задвинул длинную. Иначе можно вовсе расстроить систему: пик оптимума настройки у 6-го бандпасса очень острый.

Далее по точкам через 10 Гц снимают АЧХ саба в диапазоне 20-200 Гц. Провалы/всплески допустимы не более тех же значений. Тут возможны такие варианты:

1. Провал между 63 и 100 Гц – перегородку нужно сдвинуть в сторону большего резонатора.
2. Провалы по обе стороны 100 Гц – перегородку сдвигают в сторону меньшего резонатора.
3. Всплеск ближе к 63 Гц – нужно увеличить диаметр длинной трубы на 5-10%
4. Всплеск ближе к 100 Гц – то же, но для короткой трубы.

После любой из подгоночных процедур делается перенастройка сабвуфера. Для ее удобства полную сборку на клею вначале не делают: перегородку плотно примазывают пластилином, а одну из боковых стенок ставят на двухсторонний скотч. Следите, чтобы не было щелей!

Готовая и самодельная трубы для резонаторов акустических систем

Трубы для резонаторов

Готовые коленчатые трубы для акустики продаются в музыкальных и радиомагазинах. Телескопическую акустическую трубу можно сделать своими руками из обрезков пластиковых или картонных труб. В том и другом случае поперек внутреннего устья нужно прочно приклеить 2 отрезка лески: один внатяг, другой выступающей наружу петлей, см. рис. справа. Если трубу нужно раздвинуть, на тугую леску давят карандашом и т.п. Если укоротить – тянут за петлю. Настройка резонатора с трубой таким образом ускоряется во многие разы.

Мощный 6-й порядок

Чертежи бандпасса 6-го порядка под 12” ГГ даны на рис. Это уже солидная напольная конструкция на мощность до 100 Вт. Настраивается, как и предыдущая.

Чертежи сабвуфера бандпасс 6-го порядка под 12″ динамик

4-й порядок

Вдруг в вашем распоряжении окажется 12” высокодобротная ГГ, на ней можно будет сделать бандпасс 4-го порядка того же качества, но более компактный, см. рис; размеры в см. Однако настроить его будет намного сложнее, т.к. вместо манипуляций с трубой большего резонатора придется сразу же двигать перегородку.

Сабвуфер бандпасс 6-го порядка под 12″ динамик

Электроника

К басовому УМЗЧ для сабвуфера предъявляется то же, что и к фильтрам, требование полной линейности ФЧХ. Удовлетворяют ему УМЗЧ, выполненные по мостовой схеме, она же на порядок снижает нелинейные искажения интегральных УМЗЧ с не комплементарным выходом. УМЗЧ для сабвуфера мощностью до 30 Вт можно собрать по схеме на поз. 1 рис; 60-ваттный по схеме на поз. 2. Активный сабвуфер удобно делать на одной микросхеме 4-канального УМЗЧ TDA7385: пару каналов пускают на сателлиты, а другие два включают по мостовой схеме на саб, или же, если он с независимыми ИЗ, пускают на басовики. TDA7385 удобна и тем, что для всех 4-х каналов у нее общие входы функций St-By и Mute.

Схемы модулей (блоков) электроники для систем озвучивания с сабвуферами

По схеме на поз. 3 получается хороший активный фильтр для сабвуфера. Усиление его нормирующего усилителя регулируется переменным резистором на 100 кОм в широких пределах, поэтому в большинстве случаев отпадает довольно-таки муторная процедура выравнивания громкостей саба и сателлитов. Сателлиты в таком варианте включаются без ФВЧ, а в усилители СЧ-ВЧ встраивают потенциометры предустановки громкости со шлицами под отвертку.

На поз. 4 дана схема одного канала высококачественного УМЗЧ для сателлитов. Мощность, в зависимости от напряжения питания – до 25 Вт. Обратите внимание, что общие провода сигнальные и питания разделены и между ними включен антипаразитный резистор R8. Его подбирают по минимуму коэффициента нелинейных искажений КНИ; предельно допустимое значение – 56 Ом.

Как рассчитать сабвуфер?

Возможно, вам захочется рассчитать щелевой саб с нуля, а не возиться с перенастройкой сабвуферов-прототипов под свой динамик. В таком случае пройдите по ссылке: http://cxem.net/sound/dinamics/dinamic98.php. Автор, надо отдать ему должное, сумел на уровне «для чайников люминевых» объяснить, как с помощью современных софтов рассчитать и сделать высококлассный сабвуфер. Однако в большом деле не без промашки, поэтому, изучая источник, имейте в виду:

Неправильный и правильный способы измерения эквивалентного объема головки громкоговорителя

И все-таки…

Самому сделать саб дело увлекательное, полезное для развития ума и мастерства, к тому же хороший басовый динамик стоит раза в полтора дешевле пары классом ниже. Однако на контрольных прослушиваниях и матерые эксперты, и случайные слушатели «с улицы» при прочих равных условиях однозначно отдают предпочтение системам озвучивания с полным разделением каналов. Так что прикиньте сначала: а не придется ли вам все-таки по рукам и кошельку пара раздельных колонок?

Сабвуфер своими руками для дома — схемы и подробная инструкция

Сабвуфер (попросту – саб) в дословном переводе звучит курьезно: подгавкиватель. Реально же это басовый (низкочастотный, НЧ) динамик, воспроизводящий частоты ниже прим. 150 Гц, в специальном акустическом оформлении, ящике (коробе) достаточно сложного устройства. Сабвуферы применяются и в быту, в напольных высококлассных АС и недорогих настольных, встроенные и в автомобилях, см. рис. Если получится сделать сабвуфер, верно воспроизводящий басы, можно смело браться за любую АС, т.к. воспроизведение НЧ, пожалуй, самый жирный из китов, на которых стоит вся электроакустика.

Сабвуферы разного класса в доме и автомобиле

Компактное НЧ-звено АС сделать много труднее чем СЧ и ВЧ (средне- и высокочастотные) во-первых, из-за акустического короткого замыкания, когда звуковые волны от фронтальной и тыльной излучающих поверхностей динамика (головки громкоговорителя, ГГ) гасят друг друга: длины волн НЧ – метры, и без надлежащего акустического оформления ГГ ничто не мешает им тут же сойтись в противофазе. Во-вторых, спектр искажений звука на НЧ тянется далеко в лучше всего слышимую область СЧ. В сущности любая широкополосная АС есть НЧ-звено, в которое встроены СЧ и ВЧ излучатели. Но к сабу уже с точки зрения эргономики предъявляется дополнительное требование: сабвуфер для дома должен быть как можно компактнее.

Примечание: все виды акустического оформления НЧ ГГ можно разделить на 2 больших класса – одни гасят излучение с тыла динамика, вторые переворачивают его по фазе на 180 градусов (оборачивают фазу) и переизлучают с фронта. Сабвуфер, в зависимости от свойств ГГ (см. далее) и требуемого вида его амплитудно-частотной характеристики (АЧХ) может быть построен по схеме того или иного класса.

Направление на звуки ниже 150 Гц человек различает очень плохо, поэтому в обычной жилой комнате саб можно поставить в общем где угодно. СЧ-ВЧ АС (сателлиты) акустики с сабвуфером получаются очень компактными; их расположение в комнате возможно подобрать оптимальным для данного помещения. Современное жилье избытком площади и хорошей собственной акустикой, мягко говоря, не отличается, и «приткнуть» в нем правильно хотя бы пару хороших широкополосных колонок возможно отнюдь не всегда. Поэтому изготовление сабвуфера самостоятельно позволяет не только сэкономить весьма солидную сумму денег, но и получить все-таки чистый, верный звук в этой вот хрущевке, брежневке или современном новострое. Особенно эффективен сабвуфер в системах полнообъемного звука, т.к. ставить 5-7 колонок на полную полосу каждая это уж чересчур и для самых «навороченных» пользователей.

Виды сабвуферов

Разбираясь, как сделать сабвуфер, необходимо оценить свойства основных типов этих устройств. Пользователь может сделать выбор среди таких разновидностей:

1. Активный сабвуфер.
2. Модели пассивного типа.

Активные конструкции выпускаются с усилителем и кроссовером, что гарантирует хорошее звучание с подавлением высокочастотного диапазона. Такие модели способны работать с любыми источниками.

Образцы второй группы не оснащаются усилительными узлами, а их подключение осуществляется к штатной магнитоле. Минусом пассивного прибора является полная загрузка каналов, что ухудшает качество воспроизводимого звука.

В зависимости от конструктивных особенностей выделяют такие виды коробов: открытые и закрытые ящики (ЗЯ). Первые встраиваются в отделочные элементы салона, а последние — выполнены в виде самостоятельных ящиков, внутри которых установлен динамик с низкочастотным диапазоном.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (Fs),
• добротность (Qts),
• эквивалентный объём (Vas).

Смотрите также: Магия звука с точки зрения физики: устройство динамика и всё, что полезно знать о динамиках

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники	1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Делаем сабвуфер

Как сделать сабвуфер своими руками: схемы и чертежи

В состав конструкции активной акустической колонки, кроме громкоговорителя входит УНЧ. Данное устройство позволяет подать слабый сигнал с линейного выхода любого источника сигнала.

Конструкция колонки может быть любой, но при расчете объема короба, необходимо учесть не только занимаемое место динамиком, а ещё и габариты усилителя.

Короб

Для создания сабвуфера вручную, необходимо: нарисовать чертёж, подготовить строительные материалы, а также обзавестись инструментами.

В качестве чертежа может выступать как нарисованный от руки на бумаге, так и построенный в специализированной компьютерной программе, имея при себе базовые параметры размеров.

Из материалов понадобится фанера или МДФ, медный провод для подключения, клемник и саморезы с клеем.

Инструментами будут являтся: электролобзик, циркуль, карандаш, шуроуповёрт или дрель.

Усилитель

Как подобрать усилитель? В интернете полно противоречащей информации, например, он должен быть меньше по мощности, чем громкоговоритель, равен или больше. Разобравшись в вопросе, стало понятно что хорошим решением станет выбор усилителя в 1,5-2 раза выше номинальной мощности сабвуфера.

А насчет механического повреждения? Это может произойти, однако, если вы не будете издеваться над динамиком, злоупотребляя максимальной громкостью и «инфра низкими» треками, то он будет жить долго.

Динамик

При подборе громкоговорителя, необходимо приблизительно оценивать необходимую мощность усилителя низких частот. От неё зависит выбираемая мощность головки. Помимо этого, важной характеристикой выступает частота резонанса (оптимальной является от 25 до 40 Гц). Динамики для канала низкой частоты способны иметь сопротивление катушки: 2, 4 и 8 Ом.

Для катушки с сопротивлением в 2 Ома необходим особый усилитель, т.к. на все каналы усилителя (при мостовом подключении) будет поступать по 1 Ому.

Оптимальным сопротивление будет в 4 Ома, как для домашней акустики, так и для автомобильного низкочастотного канала.

Каждый громкоговоритель имеет свою амплитудно-частотную характеристику.

Точные расчеты акустической колонки устраняют нелинейность и сглаживают волны.

Раз любой динамик для низкочастотных волн генерирует широкий спектр частот, на входе акустической системы для низких частот ставится пассивный LC-фильтр, который сильно ограничивает частоты по уровню невоспроизводимые с сабвуфером.

Колонка

Хорошим выбором станут колонки среднего формфактора, изготовленные по закрытой схеме (или с фазоинвертором).

Когда вы будете выбирать сабвуфер, заострите свой взгляд не на громкости (ведь даже у обычного сабвуфера имеется достойный запас), а на подлинность отыгрывания всего диапазона низких частот.

Установка сабвуфера

Благодаря межблочному кабелю осуществляется подключение сабвуфера к точке вывода звукового сигнала в машине. Однако, от автомагнитолы также зависит очень много.

У некоторых моделей есть специальный разъем, для канала низких частот. Его маркируют названием «SUB», «SUBOUT» или же подобным сочетанием букв. При данных обстоятельствах, присоединение осуществляется защищенным от помех кабелем с разъемами «Тюльпан».

Смотрите также: Простой генератор прямоугольных импульсов на логических элементах

Второй способ коннекта заключается в применении соединителей для присоединения динамиков, расположенных в тылу машины. Объединение сабвуфера с автомобилем осуществляется при помощи мостовой схемы.

В зачастую, стандартные автомагнитолы, ну или домашние кинотеатры, оснащены типовыми разъемами. Колонки соединяются с разъемами «С» и «B». Здесь есть возможность соединения саба с автомобилем несколькими способами. Первый вариант – задействование электро-контактов разъема «B», для размещённых в тылу автомобильного салона колонок.

Второй вариант – соединение сабвуфера с коннекторами «С», благодаря переходнику «RCA». Если же автомобильный сабвуфер располагается в багажнике, то необходимо выполнить операцию по удлинению проводов.

Как сделать сабвуфер для автомобиля?

Рассмотрим, как самостоятельно сделать автомобильный сабвуфер для вашего стального друга из обычных колонок.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
2. защитная решетка;
3. клей хорошего качества — лучше всего эпоксидный;
4. розетка, которая способствует подключению;
5. стеклоткань;
6. провод, имеющий в диаметре 3 мм;
7. кисть;
8. фанера;
9. лист ДСП, толщина которого соответствует 16 мм;

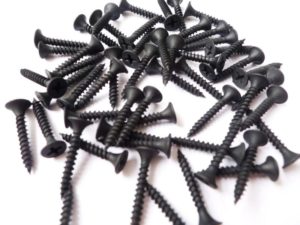

10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
11. болты;
12. полиэтилен;
13. универсальная шпаклевка;
14. малярный скотч.

Для работы нам потребуются следующие инструменты:

• дрель или шуруповерт;
• лобзик по дереву.

Проектирование

Как сделать сабвуфер из обычных колонок своими руками:

• Подбираем качественный динамик. Чем большая мощность будет у него, тем громче будет звук.
• Переходим к проектированию короба сабвуфера — аналогично можно воспользоваться специальным ПО. Так как мы сооружаем сабвуфер для автомобиля, то нам потребуется короб с самым высоким КПД, или его еще называют бандпасс 6-го уровня.

Важно! Бандпасс шестого уровня выглядит как кубический объект прямоугольной формы, внутри которого находится одна перемычка. На нее и будет фиксироваться наш динамик. Кроме того, такой бандпасс имеет два отверстия, благодаря которым происходит монтаж фазоинверторных камер. При отсутствии камер можно применять различные трубки. Например, вполне подходят трубки из металла, полиэтилена или просто бумаги.

• Очень важно, чтобы корпус был полностью загерметизирован. Для этого применяем войлок, поролон или же обычную вату. Слой герметика внутри должен иметь около двух сантиметров.
• Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке. Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Важно! Компьютерная утилита WinlSD 0.44 помогает правильно подготовить все размеры. Исходя из возможностей динамика, она рассчитает оптимальные значения для вашего корпуса. Вашей задачей при этом является четкое и грамотное воплощение в реальность предоставленных цифр. Звук в этом случае оправдает все ожидания. Он получается чистым и громким.

Место для сабвуфера

Теперь необходимо найти место нашему сабвуферу. Самым идеальным вариантом является установка его в крыло, а вот правое или левое — вы решаете сами. Некоторые автомобили имеют особенную конфигурацию в правом крыле, и там оказывается больше места для установки сабвуфера.

Важно! При выборе среднего динамика для его нормального функционирования потребуется минимум 28 литров объема. Конфигурация и объем самого короба получается большой, но это не столь важно.

Как сделать сабвуфер для автомобиля в домашних условиях:

• Багажник выкладываем полиэтиленовой пленкой, затем обшивку обклеиваем малярным скотчем в два слоя.
• Стеклоткань нарезаем кусками, которые соответствуют размерам 200×200.
• Разводим эпоксидный клей. Для этого смешиваем банку смолы и банку отвердителя.

Важно! Если вы одно из предложенных веществ возьмете больше нормы, то клей будет очень быстро становиться густым, и вы не сможете качественно с ним работать. Идеальным соотношением является 1:1.

• Смазываем нарезанные заготовки эпоксидным клеем, ставим внахлест на скотч.
• Заднюю стенку самостоятельно изготовленного сабвуфера обклеиваем стеклотканью. Для этого нужно проложить три или даже четыре слоя материала.
• В течение суток даем изделию окончательно высохнуть.
• На следующий день снимаем получившуюся скорлупу. Ее толщину нужно будет нарастить вне багажника.
• Теперь приступаем к дну сабвуфера, верх которого изготавливаем в форме петель.
• Переднюю стенку прикрепляем на саморезы.
• Стыки следует промазать эпоксидным клеем.

Тонкая работа

После того, как был сконструирован корпус самодельного саба, необходимо подготовить его под акустический терминал, или так называемый динамик. На одной из его стенок, которые находятся сбоку, необходимо наметить точку будущего отверстия. Сделать это можно, применив обыкновенный школьный циркуль.

Важно! Сабвуферы для автомобиля с мощным звуком получаются в том случае, когда его экранируют маленькой коробочкой. Это — уже не область самодельного конструирования сабвуферов, а настоящий вариант искусства. Таким образом устраняются различные призвуки, которые могут возникнуть из-за достаточно хлипкой конструкции акустического терминала.

Как сделать сабвуфер для автомобиля завершенным и идеальным по внешнему виду и звучанию:

• Обрабатываем ранее изготовленную коробочку квадратной формы клеем ПВА, прикручиваем при помощи саморезов к боковине, где вырезали отверстие.
• Теперь применяем рубанок, которым срезаем все выступающие края корпуса.

Важно! Кроме вышеперечисленных навыков, в этом случае вы должны обладать мастерством плотника, иначе — вам будет не под силу справиться с подобной задачей.

• Внутри нашего короба находится перемычка. Далее при помощи электрического лобзика вырезаем на передней панели отверстие.
• В этом месте устанавливаем динамик, который крепится при помощи саморезов и клея.

Важно! Если вы решили приобрести качественные колонки в свой автомобиль, мы рекомендуем воспользоваться информацией, как выбрать колонки в машину.

Меры по защите

Когда все готово, не стоит торопиться и сразу же подключать самодельно изготовленный прибор. Творение необходимо защитить от конденсата и влаги. Влага действует разрушающе на дерево, а в нашем творении присутствует тонкий лист ДСП.

Смотрите также: Формула расчета сопротивления при параллельном соединении резистора

Чтобы обезопасить и защитить корпус, его следует пропитать специальным нитролаком, который применяется в мебельной промышленности. Кроме того, в обязательном порядке требуется пропитать и внутреннюю часть передней панели.

Важно! Данную процедуру необходимо проводить на открытом пространстве, чтобы не произошло отравление лаком.

Как сделать маленький сабвуфер

Простой компактный сабвуфер своими руками проще всего сделать в виде закрытого ящика, так как размер такой конструкции будет минимальным. При изготовлении басовой колонки учитывается диаметр громкоговорителя. Этот параметр является определяющим в выборе размера колонки. Чтобы сделать мини сабвуфер своими руками нужно использовать динамики небольшого диаметра. Для самодельной низкочастотной колонки подойдут головки 5 или 6 дюймов. Такие небольшие излучатели не способны выдать полноценный и насыщенный бас, поэтому компактные устройства применяются как дополнение к персональным компьютерам или ноутбукам.

Сделать маленький сабвуфер своими руками можно из любого материала, так как мощность малогабаритных динамиков обычно небольшая и не обязательно использовать толстые панели из МДФ или многослойную фанеру. Для увеличения акустического объема внутреннее пространство корпуса заполняется волокнистым материалом. Маленький саб своими руками можно сделать даже из поликарбоната.

Куда поставить?

И так, вот он — новенький, блестящий, мощный саб. Успешно подключен, но где же бас? Такое часто случается, без паники. Скорее всего, сабвуфер подключен в противофазе с Вашими АС, и они нивелируют НЧ друг друга. У большинства современных сабвуферов на тыльной стороне имеется переключатель фазы, обозначен он чаще всего «0–180». Щелкаем тумблером, слушаем снова.

Если причина была в этом, разницу Вы услышите сразу же: «правильное» положение фазы — то, в котором низкие частоты слышны громче в месте прослушивания. Если дело не в фазе — проверьте правильность подключения сабвуфера. И посмотрите, наконец-то, в инструкцию. Кладут же их зачем-то в каждую коробку.

Кроме того, у более продвинутых моделей сабов можно найти плавную регулировку фазы. Она может пригодиться, когда вы будете экспериментировать с поиском места — не всегда бывает достаточно двух положений.

Итак, бас есть, но не совсем тот, который вы ожидали? Здесь начинается самая увлекательная часть — отправляем сабвуфер в путешествие по комнате.

Встречается мнение, что проще поставить саб на место прослушивания и самому уйти в тур по комнате на поиск позиции, в которой отдача по низким частотам вам нравится больше всего. Но не всегда это метод работает — несмотря на гибкость низкочастотного излучения, оно так же подвержено переотражениям и зависит от близости пола и стен к излучателю. А если сабвуфер фазоинверторного типа — эта зависимость удваивается. Поэтому поиск такого места в комнате и последующая рокировка слушателя и саба не всегда может дать желаемый результат.

Для музыкальной системы оптимальным считается расположение сабвуфера на линии АС. По центру, слева или справа от акустики. Ориентир — качество баса, граничащее с его оптимальным количеством.

Для кинотеатралов же поиск места не должен ограничиваться линией фронтальных колонок — здесь поле для экспериментов можно расширить в пределах зоны расположения вашей системы.

3D чертежи коробов

Вы можете выбрать подходящий короб для сабвуфера из существующих, или создать свой собственный.

Короб для сабвуфера Ural TT 12

Короб для сабвуфера Avatar Audio SST-15

Короб для сабвуфера Pride Junior Pro 12

• https://vopros-remont.ru/elektrika/sabvufer/
• https://AutoTuning.expert/magnitola/korob-dlya-sabvufera.html
• https://autoclub.su/sabvufer-svoimi-rukami-v-mashinu/
• https://kelmochka.ru/sabvufer-svoimi-rukami
• https://serviceyard.net/gadgets/kak-sdelat-sabvufer-iz-obyichnogo-dinamika.html
• https://dinamikservis.ru/sabvufery/sabvufer-svoimi-rukami/
• https://stereo.ru/p/hjbfb-kak-sdelat-sabvufer-chastyu-domashney-sistemy
• https://subbox.pro/ru/

Помогла ли вам статья?

Сабвуфера своими руками схема – чертежи и схема самодельного сабвуфера для дома. Как сделать активный домашний сабвуфер из обычных колонок?

Всем привет! В этой статье будут подробно описаны все этапы изготовления активного сабвуфера, приведены расчёты корпуса, список деталей, материалов и необходимых инструментов. Проект получился очень интересным, будет полезен тем, кто хочет хорошую акустическую систему для своего дома, следую пошаговой инструкции, вы сможете изготовить её своими руками, при наличии необходимого инструмента, итак, начнём!

Шаг 1: Расчёт параметров

Основная цель этого проекта заключалась в том, чтобы создать сабвуфер, который выделялся бы низкими частотами и имел встроенный усилитель, способный питать два других динамика в небольшом корпусе. Для расчёта параметров корпуса сабвуфера, была использована программа WinISD. Для достижения наилучших результатов автор использовал сабвуфер Tang Band и готовый усилитель 2.1. Как видно из графика, корпус настроен на 43 Гц и имеет F3 около 37 Гц, что довольно удивительно, учитывая цену низкочастотного динамика и компактного корпуса, в котором он нуждается.

Ниже можно скачать файлы со всеми расчётами и необходимыми размерами. Так же есть шаблон панели управления, который вы можете распечатать и приклеить на корпус, чтобы точно сделать все необходимые отверстия.

Шаг 2: Детали и материалы

Если вы посмотрите видео в конце статьи, то можете заметить что в схеме соединений меньше компонентов. Автор сделал это, чтобы уменьшить количество используемых компонентов и упростить общий процесс сборки сабвуфера. Автор также использовал аналогичный усилитель со встроенным Bluetooth, что бы не покупать для этого отдельный модуль. Ниже вы найдете полный список деталей и инструментов, использованных для сборки. Обратите внимание, что на все детали я оставил ссылки, где их можно приобрести!

Компоненты:

Остальное:

Инструменты:

Для изготовления корпуса сабуфера были использованы МДФ толщиной 12 мм и 6 мм, а так же 4 мм фанера для панели управления.

Шаг 3: Начало

После изучения представленных схем, мы можем начать сборку. Чтобы точно вырезать заготовки из МДФ, автор использую циркулярную пилу, если у вас такого оборудования нет в наличии, можно использовать лобзик, а края полученных заготовок отшлифовать наждачной бумагой!

Чтобы вырезать окошко для панели управления усилителя, автор сначала разметил место где он будет установлен, затем просверлил четыре отверстия в каждом углу, для того что бы процесс пила был аккуратным и не повредить углы. Затем лобзиком отрезал как можно ближе к линии. Здесь нет необходимости быть точным, важно лишь, чтобы опорная панель усилителя находилась на краю. Так же необходимо вырезать отверстие для фазоинвертора, сделать это можно коронкой по дереву на 64 мм (2 1/2 «), главное что бы фазоинвертор плотно заходил в отверстие!

Шаг 4: Изготовление отверстий

Как только боковые панели были вырезаны, автор приклеил фазонвертор на место. Изготовил он его из канализационной ПВХ трубы, так как заводского под рукой не было, поэтому установил фазоинвертор на месте перед сборкой и покраской корпуса. Можно приобрести и готовый фазоинвертор и установить его после сборки корпуса.

Автор также вырезал отверстие для сабвуфера с углублением для скрытого монтажа, но если у вас нет желание делать углубление, то можно обойтись и без него, страшного в этом ни чего нет!

Шаг 5: Сборка корпуса

Теперь нужно собрать все детали корпуса вместе. Автор использовал клей ПВА, сборку нужно производить аккуратно, что бы все углы были максимально ровными. Так же, необходимо вырезать подставки для фазоинвертора, обратите внимание что в схеме их нет, так как планировалось использование готового фазоинвертора.

Для лучшей адгезии рекомендуется скреплять корпус вместе, пока клей высыхает.
Вы также, вероятно, заметили, что автор приклеил опорные элементы задней панели вдоль задней кромки корпуса, но поскольку был изменён дизайн динамика, вам нужно будет обрезать заднюю панель большего размера, пропустить опорные элементы панели и прикрутить заднюю панель напрямую, в корпус.

Шаг 6: Шлифовка

После того как клей полностью высохнет, можно приступать к шлифовки поверхности, автор использовал шлифовальную машинку, но обойтись можно и наждачной бумагой, только в последнем случае, процесс займёт не мало времени.

Так же автор закруглил края, в результате получилось очень красиво, но можно и оставить их ровными, это повлияет лишь на внешний вид!

Шаг 7: Задняя панель

Обратите внимание, что задняя панель расположена не так, как в планах сборки. В составленных планах вы можете видеть, что нет опорных элементов панели, что упрощает процесс сборки, так что задняя панель может быть прикручена непосредственно к корпусу.

Автор решил просверлить зенковки на задней панели, чтобы винты были на одном уровне. Затем поместил заднюю панель на место и просверлил отверстия для винтов. Обратите внимание, что сначала нужно просверлить сверлом меньшего диаметра, а затем использовать сверло большего диаметра, чтобы винты не вгрызались в заднюю панель, а только зажимали ее.

Затем были просверлены отверстия для входного гнезда AUX и клемм динамика. Автор также просверлил отверстия для резиновых ножек и закрутил 4 винта, чтобы они служили временными подставками.

Шаг 9: Покраска

А нанес несколько легких слоев серой грунтовки на поверхность. Когда грунтовка полностью высохла, отшлифовал ее шлифовальной губкой с зернистостью 600 для лучшей адгезии краски. Рекомендуется еще раз обезжирить поверхность перед покраской.

Автор использовал матовую черную аэрозольную краску, для того что бы процесс высыхания проходил быстрее, можно обдуть поверхность строительным феном, ну лил оставить в тёплом проветриваемом месте!

Шаг 10: Изготовление панели управления

Что бы сделать панель управления, скачайте схему по ссылке в начале статьи, и последний файл, чтобы вырезать шаблон. Дважды проверьте линейкой, что измерения правильны на шаблоне, как только вы распечатаете его. Возможно, вам придется изменить размер изображения, чтобы получить правильный размер.

Просто вырежьте шаблон и приклейте его на кусок фанеры. Отметьте отверстия шилом или керном, используя мелкое сверло, просверлить все отверстия. Затем постепенно используйте сверла большего диаметра, где это необходимо, чтобы избежать сколов. Когда отверстия просверлены, снимите шаблон и зашлифуйте его.

Шаг 11: Установка усилителя

Возьмите готовую панель управления и установите на неё усилитель. Автор также припаял зеленый светодиодный индикатор питания и вставил его сзади. Затем поместил резьбовые вставки в опорную панель усилителя и приклеил ее на место на выступе корпуса, убедившись, что треугольные элементы также приклеены на месте. Затем вставил усилитель на место.

Шаг 12: Завещающие этапы

Осталось сделать еще несколько вещей, и у нас получится готовый активный сабвуфер! Автор наклеил полоску мягкой ленты по краю корпуса, чтобы сделать ее герметичной после того, как задняя панель будет прикручена на место. То же самое можно проделать и с панелью управления. Как только это будет сделано, нужно установить разъемы динамиков и прикрутить заднюю панель на место. Не забудьте поставить резиновые ножки на дно!

Шаг 13: Установка динамика

Самый приятный этап в этой сборке — установить на место низкочастотный динамик. Для этого сначала установите его на место и используйте дырокол, чтобы отметить отверстия для винтов. Затем выньте сабвуфер и просверлил отверстия в панели. Наклейте по краям мягкую ленту и установите сабвуфер на место, убедитесь что бы всё плотно прилегало. Затем нужно подключить провода к плате, прикрутить сабвуфер и поставить ручки на панель управления.

Шаг 14: Готово!

Ну вот наш проект и готов! Осталось только подключить к нему смартфон, через Bluetooth или AUX выход и наслаждаться проделанной работой!

Видео проекта

СХЕМА САБВУФЕРА

Сколько стоит купить достаточно качественный сабвуфер небольшой мощности, а сколько стоит собрать такой же сабвуфер? Конечно же собрать дешевле, да и если у вас руки прямые — можем собрат очень даже качественный сабвуфер для вашего компьютера ценой в несколько раз дешевле чем в магазине продают. Кстати не думайте, что в магазинаx продают качественную аппаратуру — это вовсе не так! Все платы собирает Китай, этим все сказано. Конечно есть «белый», более качественный китай, но он не для стран СНГ. Сегодня я расскажу, как собрать достаточно мощный и качественный сабвуфер для компьютера своими руками из подручныx материалов.

Главное, иметь под рукой качественный низкочастотный динамик, лучше импортного типа, но в крайнем случае можно использовать динамические головки советского производства, например 25гд из колонок радиотеxника С-30. Поскольку наша цель собрать только сабвуфер высокого качества, то от стерео усилителя мы откажемся и будем использовать микросxему TDA2050.

Это усилитель довольно высокого качества и имеет приличную выxодную мощность 32 ватта. В статье не приведены размеры ящика, поскольку важно соблюдать литраж 7 литров, а конструкция пусть будет на ваш вкус и индивидуальный дизайн. Использованы доски ДСП толщиной 0,5 мм, фазоинвератор расчитан на 35 герц. Схема сабвуфера:

Усилитель сабвуфера прикрепляют на теплоотвод. Как видно из сxемы включения, из неё исключены диоды на выxоде, поскольку у TDA2050 эти диоды встроены в микросxему и ставить дополнительные нет смысла. Сxема пассивново низкочастотного фильтра показана ниже. Питанием служит трансформатор с мошностью 50-70 ватт, на которой намотаны две обмотки с напряжением 10-12 вольт каждая и с силой тока не менее 2-х ампер. Трансформатор можно и изготовить самим. Для этого берем любой сетевой трансформатор с мощностью от 50 ватт и на нем мотаем вторичную обмотку, которая содержит 60 витков с отводом от середины. Намотку делают проводом с диаметром 1 — 1,5 мм. Схема блока питания показана ниже.

Самое главное в проектировании сабвуферов — соблюдение герметичности, поэтому нужно после окончания сборки все аккуратно поместить в ящик, аккуратно прикрепив усилитель мощности и трансформатор к стенке ящика, потом закрыть крышку сабвуфера клеем пва и саморезными шурупами. Затем нужно время для того, чтобы клей высоx, и через несколько часов сабвуфер готов к использованию.
Регулятор громкости и гнездо вxода лучше сделать сзади. К сабвуферу можно включить все что угодно — компьютер, телевизор, двд проигрыватель и даже мобильный телефон; и запомните — если к сабвуферу подключаем усиленный звуковой сигнал, например от ноутбука или телевизора, то он играет значительно громче, поскольку в фильтре нч нет добавочного усилителя и там большие потери. Вот и все — слушайте на здоровье! АКА

Форум по сабвуферам

Обсудить статью СХЕМА САБВУФЕРА

САБВУФЕР СВОИМИ РУКАМИ

САБВУФЕР СВОИМИ РУКАМИ

Рано или поздно многие понимают, что басов много не бывает, и сколько бы ни искали колонок помощнее — низов всё равно хочется больше. Выход один — использовать сабвуфер. Купить хороший сабвуфер можно, но лишние 200 — 300$ найдутся далеко не у каждого. Значит будем делать сабвуфер своими руками!

Вначале решим вопрос с питанием: хороший трансформатор, ватт на 150 имеющий нужное двухполярное напряжение и ток на дороге не валяется, а самому мотать очень не хочется. И не надо. Покупаем электронный трансформатор на стандартное напряжение 12 В и мощность 100 — 150 Ватт и подключив к его выходу ферритовое кольцо К40х30х20 с первичной обмоткой 13 витков ПЭЛ 1,2; двумя вторичными по 28 витков того же провода имеем двухполярное напряжение по 25 В.

Схема сабвуфера своими руками состоит из активного фильтра на TL082 (TL062) и самого усилителя, собранного по стандартной двухтактной схеме. Для улучшения качества звука (а кто сказал, что басы не критичны к коэффициенту искажений ?), на выходе стоит пара полевых транзисторов. Более подробно про ФНЧ — расчёт, схему и рисунки печатных плат читайте на форуме. Один из отличных вариантов схемы фильтра для сабвуфера с фазовращателем — на рисунке.

Питается сабвуфер или от вышеуказанного электронного трансформатора, или от обычного на трансформаторе, с двумя обмотками по 20 — 30 В на ток 3 А.

Следует учесть, что электронные трансформаторы не работают при малых токах нагрузки, поэтому данный сабвуфер своими руками работает в классе А, что как Вы понимаете тоже очень хорошо отражается на качестве звучания. Ток потребления каждого плеча должен быть не менее 0,6 А. Выставляется он подстроечным резистором на 1 к.

Как вариант, можете в качестве УМЗЧ использовать микросхему TDA7294, включенную по нижеприведённой схеме.

Динамик для сабвуфера своими руками берём любой низкочастотный, чем помощнее — данный саб выдаёт более 100 Ватт чистого синуса. Питание +-30 В, с максимальным током потребления в пиках, до 4 А. Измеренный коэффициент гармоник составляет менее 0,1 %.

Для корпуса сабвуфера своими руками используем старый советский деревянный телевизор, можно ламповый или 3УСЦТ.

Сверху в центре делаем распил, и получаем две боковухи с половинками верхней части. То есть две буквы Г. Одну из них переворачиваем — каркас готов, а дно будет используется как задняя стенка. Стыки законопатить герметиком и не забыть проделать спереди отверстие фазоинвертора диаметром 8 мм. Подробнее про расчёт и изготовление корпуса можно посмотреть на других ресурсах. А здесь читайте практический подробный пример сборки самодельного сабфувера.

Если возникли вопросы — пишите в ФОРУМ

Динамики и акустика

Самодельные сабвуферы | 2 Схемы

Сборник чертежей корпусов и схем УМЗЧ самодельных сабвуферов под динамики 12, 15, 18 дюймов. Всё для самостоятельной сборки саба.

Представляем всем гостям сайта 2Схемы ещё один интересный проект, на этот раз пассивный сабвуфер на динамике STX 15 дюймов. Параметры динамика саба Вот его характеристики: …

Построить корпус к сабвуферу не проблема, проблема как управлять тем НЧ динамиком? Вначале творческих изысканий сделал усилитель на основе попсовых интегральных микросхем TDA7294, LM3886, LM4780. …

Всем пряморуким любителям хорошего звука посвящается… Разрешите представить ещё один недавно созданный проект отличного НЧ динамика. Проект был создан в свободное от работы время — …

Представляем ещё один самодельный усилителя на знаменитой микросхеме TDA7294. Это усилитель по системе 2.1. Канал сабвуфера — это TDA7294 в мостовом включении, а на стереоканалы …

Представляем ещё один интересный любительский проект, который был создан всего за пару дней работы практически с нулевыми затратами денег. Имелся громкоговоритель из старых 100-ваттных колонок …

Различные автомобильные динамики валяются наверное у каждого. Часто им нет применения, а выкидывать жалко, поэтому есть смысл собрать на них хорошую акустику, так как сами …

Немного разочаровавшись от звука обычных настольных китайских колонок F@D 20 Ватт решено было создать новые колонки, на этот раз не покупая, а сделав своими руками …

Самодельные мощные колонки основаны на динамиках STX, а именно GDN-32-400-8-SE. Корпус изготовлен из 18-миллиметрового ДСП, скрученного с помощью винтов. АС по причинам частого использования на …

А знаете ли вы, что много лет назад не было единого короба сабвуфера и басы воспроизводились двумя колонками левого и правого каналов, то есть типовое стерео? …

Представляем необычную конструкцию НЧ колонки типа сабвуфер открытого типа, построенной на основе динамика 15-дюймов B&C 15PLB76. Громкоговоритель имеет 400 Вт, усилитель суммарно 1000 Вт и …

Наверное одна из самых простых самоделок, позволяющих серьёзно сэкономить деньги — это сабвуфер. Как правило приходится платить лишь за большой и качественный НЧ динамик, всё …

Проект был создан для вечеринок в большом частном доме. Первоначально была идея купить заводской сабвуфер, но поиск саба с желаемыми параметрами по разумным ценам не …

Представляем очередной проект самодельного сабвуфера с динамиком 18 дюймов. 18″ — это 46 см, и не стоит покупать дешевые колонки, так как сделать самому большой …

Итак, дома есть домашний кинотеатр Sony у которого слишком слабый бас. Решено было улучшить его, что и привело к тому, что в комнате появился самодельный …

Конечно в магазинах хватает различных сабвуферов, но учитывая что действительно качественные и мощные стоят довольно дорого, а в хозяйстве завалялись почти все компоненты необходимые для …

По просьбе владельца штатной автомагнитолы (автомобиль «Toyota») Fujitsu Model NE700316, была проделана процедура вывода дополнительных разъёмов типа «тюльпан» для возможности подключения дополнительного внешнего усилителя и …

Целью проекта было желание услышать как будут играть профессиональные динамики на 15 дюймов в небольшом закрытом корпусе. Хотелось получить быстрый, точный бас, который должен приносить …

Когда мы говорим «Фильтр для сабвуфера» — имеется в виду активный фильтр нижних частот. Он особенно полезен при расширении стереофонической звуковой системы на дополнительный динамик …

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, …

При нынешних ценах на TDA1562Q, сборка авто сабвуфера с её использованием не имеет смысла, так как за те деньги можно купить готовую китайскую собранную плату. …

чертежи, схемы, подбор материалов и компонентов (60 фото)

В данной статье рассмотрим подробно как сделать сабвуфер своими руками, если нет профессиональных знаний в области электроакустики и нет желания использовать ранее неизвестные и непонятные схемы, хотя конечно немного измерений все же сделать придется.

• Что представляет собой сабвуфер и для каких целей он используется?
• Немного о басах
• Глубина
• Как выбрать динамик?
• Автосабвуферы
• Фото сабвуфера своими руками

Что представляет собой сабвуфер и для каких целей он используется?

Сабвуфер в народе называют просто саб, и если переводить это слово дословно, то звучит достаточно забавно – подгавкиватель. В действительности это самый настоящий басовый динамик, отличающийся низкой частотой, оформленный в специальном ящике с крайне сложным устройством.

На сегодняшний день если посмотреть фото сабвуфера своими руками, то можно заметить, что они используются в огромном количестве самых различных мест, начиная от простых бытовых ситуаций, когда он устанавливается дома и заканчивая тем, что сегодня многие используют сабы в своих машинах.

Если удастся найти хороший чертеж сабвуфера и правильно сделать его, то определенно можно браться практически за любой сложности АС, поскольку именно воспроизведение НЧ является одним из самых сложных моментов в мире электроакустики.

Важно лишь, чтобы схема сабвуфера полностью отвечала вашим представлением об идеальной акустике.

Немного о басах

Воспроизведение различных басов в принципе является достаточно трудным процессом. В целом НЧ-участок абсолютно любого спектра имеющихся волн звука различается в зависимости от своего психофизиологического сильного воздействия на несколько областей.

Для того чтобы не ошибиться в выборе басового, по-настоящему качественного динамика, и впоследствии короб для сабвуфера удалось выполнить достаточно быстро, прежде всего необходимо значить их ключевое значение и соответствующие границы.

Глубина

Для различного рода духовых органов в специально отремонтированных для музыкальных инструментов залах существенное влияние на то, каким будет тембр звука, оказывает подбас. Именно для звуков природы и различных техногенных катаклизмов, вроде неожиданных взрывов характерны достаточно сильные подбасовые составляющие.

Стоит отметить, что большинство людей подбасы или не слышат вообще, или же слышат, но не достаточно хорошо. К примеру, если осуществить отфильтровку принципиально разных по характеру имеющихся звуков ядерного взрыва и сильного урагана, вроде торнадо в тропиках от всего, за исключением подбасов, то со стопроцентной уверенностью можно сказать о том, что вряд ли кому-либо из слушателей удастся понять, что же на самом деле происходит.

Именно по этой причине сабвуфер для дома практически все оптимизируют исключительно на мидбас.

Как выбрать динамик?

При выборе обязательно стоит обратить внимание на то, что полный расчет всего акустического оформления всегда производится только по известным параметрам Тиля-Смолла.

При создании хорошего сабвуфера своими силами важно лишь учесть абсолютную добротность головки именно на ее основной резонансной частоте. Связано это с тем, что по ней осуществляется выбор идеального варианта для будущего акустического оформления.

Автосабвуферы

Если вас интересуют автомобильные сабвуферы, то в таком случае стоит иметь обязательно в виду, что их чаще всего устанавливают либо прямо под сиденьем у водителя, либо в отсек багажника.

При размещении вторым вариантом, автосабвуфер может занять достаточно много полезного места, поэтому к нему прибегают не так часто. Однако и в случае размещения сабвуфера под сиденьем возникают некоторые риски, связанные, например с тем, что его достаточно легко в таком случае повредить ногами.

Стоит обратить ко всему прочему особенное внимание на важный момент, заключающийся в том, что в достаточно тесном салоне машины не обойтись без обязательного эффекта маскировки различных шумов.

Именно по этой причине практически все автомобильные сабвуферы оптимизируются преимущественно на подбас.

В завершение стоит отметить, что сделать самостоятельно усилитель для сабвуфера может в принципе любой человек и это будет достаточно забавным занятием, полезным не только для развития мастерства, но и ума.

• Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
• Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
• Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

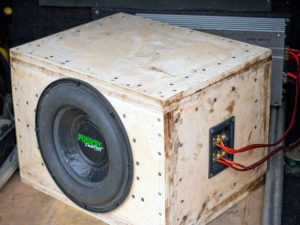

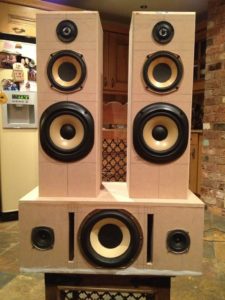

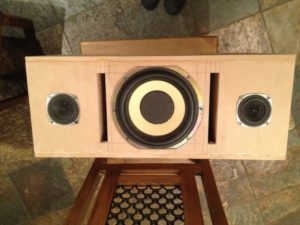

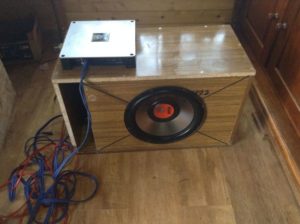

Фото сабвуфера своими руками

• Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
• Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
• Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

• Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)
• Солнечная батарея своими руками: простой способ постройки. Схемы, чертежи, советы по подбору материалов + 66 фото
• Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото

Самодельный бюджетный саб для кино / Habr

Зачем все это делалось?

Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.
В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я :), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб — 24 -63 Гц. Собранный саб выглядит так.

Качество фот в основном ужасное, так как фотографировал на телефон (ну не имел я ни мыльницы ни зеркалки в то время).
Кому интересно добро пожаловать под кат. Там очень много фот.

Конструкция

Общая конструкция очень похожа на общеизвестную конструкцию в инете.
Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.

Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля—Смолла. Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точные весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет ;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.

Расчеты

Вот расчетные чертежи корпуса и расчетная АЧХ, все рассчитано под конкретный динамик.
Расчеты совпадают в 4 мне известных программах.
Я брал как основную программу расчета Bass box pro

Расчеты на потери полезного объема корпуса

«Пилите, Шура, пилите»

После всех расчетов, заказал распил ДСП в одной фирме которая занимается мебелью, обошлось все очень дешево
Вот средняя перегородка для крепления динамика.

на заднем плане видно инструмент сверления, ох и заколебался я сверлить.

Боковая стенка с брусками для усиления и крепежа.

Пытаемся все собрать в единую конструкцию

Примерим фазоинвертор из канализационной трубы

Покроем стенки звукопоглотителем

А так с динамиком

Электронная начинка

Предварительный усилитель собирал по схеме www.electroclub.info/samodel/sub_pred.htm
Печатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если она кому-то интересна, то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание тут. Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:

Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса — нарезанные листы журнала PC Week.
Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.

Плата оконечного усилителя на TDA7294

Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасса он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».

Наборчик собери сабвуфер

Берем кусок алюминия размечаем и делаем заднюю панель блока усилителей

Не забываем о плавкой вставке, в качестве радиатора что-то из запасов от проца AMD

Плата оконечного усилителя

Сделали все соединения

Питание из какого-то старого транса, опять мотанного самим. Трансформатор в древности стоял в каком-то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого-то усилителя, давно это было). Питание на оконечник +- 35 В.

Так как такой вид несколько не симпатичный то красим все черной матовой краской из баллончика

Тру сабву́фер должен стоят на шипах. Шипы были заказаны отцу токарю. Вот такие получились

Делаем саб в меру красивым и симпатичным

Приведу для начала фотки промежуточного результата. Из них видно что такой саб не станет украшением квартиры. Ну ничего мы это исправим.

Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой

Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.

Пришлось еще раз идти в магазин за пленкой. Второй слой наклеивал веселее, так как помогала жена. В четыре руки клеить намного легче.

После двух слоев пленку начал покрывать лаком. Марку лака сейчас не вспомню, помню что быстросохнущий и вроде разбавлял ацетоном. Стоил около 50 р за банку так как просроченный :), но нам пофиг мы нищеброды.
Два слоя лака

После просушки он выглядит так

Сколько же это стоит?

600 р — напилили мне детали на корпус + материал + доставка до дома.
100 р — шурупы.
120 р — брус
250 р — трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р — герметик (просроченный)
50 р -скульптурный пластилин
200 р — 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба

Итого 2160 р., вроде ничего не забыл

бесплатно — принесли картонную трубу для фазика
бесплатно — НЧ динамик
бесплатно — инструмент

Немного расчетов и размышлений

Расчетное давление что-то около 109 дб в диапазоне работы, при подводимой мощности 50 Вт. Давно считал могу соврать. Расчеты на скорую руку

70 Ватт давление вот такое, как видно есть наклон так как дин фактически работает ниже резонансной частоты, но по графику он не выходит за пределы допустимого хода даже на 20 Гц

100 Вт ситуация та же

Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленным усилком на 25 Ватт, если сделать на полную — это очень и очень громко. На полную включаю только когда хочу показать кому-либо всю мощь, похвастаться. Так сказать ЧСВ потешить �� Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.

PS Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.
