Гараж → Перемотка генератора, предыстория, ремонт своими руками

После проведенной работы над мотоциклом решил съездить к родителям, а это 250 км. Дождавшись пятницы, после работы выезжаю в дорогу. Проехав 110 км, останавливаюсь что-то проверить, уже не помню что. И бац, жму на кнопку стартера, а в ответ лишь щелчок реле. Уже начало смеркаться и видно что фара светит, понимаю что аккумулятор жив. Не долго думая чуть растолкав, завожу мотоцикл со второй передачи. Проехав еще несколько километров, как раз въехал в город Изюм, слышу что мот не может набрать обороты, выше 6000 об. начинаются жуткие перебои. Вырубаю свет и все приходит в норму. Теперь мне стало понятно что нет зарядки, именно поэтому не работал стартер и не хватает напряжения для зажигания на высоких оборотах. Пришлось звонить отцу и просить забрать меня на бусе.

Это фото уже на следующий день у родителей.

Дальше нужно было убедиться что это именно генератор. Нужно просто снять разъем, идущий от генератора к реле зарядки и проверить напряжение между тремя клеймами. Проверять нужно при работающем двигателе, меряем переменное напряжение. Вольтаж может быть у всех разным и зависит от оборотов двигателя, но обычно в пределах 14-50 вольт. У меня показывало несколько вольт.

Стоит отметить что ремонтом генератора я занялся после возвращения в Харьков, то есть 250 км я проехал без генератора. Для этого я полностью зарядил аккумулятор и взял с собой запасной от скутера. На родном удалось проехать 200 км!

Теперь когда я стал уверен что это генератор, начал искать где можно приобрести новый или б/у. Новый вроде выпускает британская фабрика и стоит он немало. А вот б/у реально можно найти. Но почитав форумы я понял что б/у с легкостью сломается на следующий день. Потому как это довольно распространенная поломка. Видимо со временем портится изоляция, или это так действуют современные синтетические масла на старую изоляцию.

Поэтому оптимальным оказалось перемотать генератор. Оказалось, есть немало примеров успешной перемотки своими силами. Для этого необходим провод, немного спец лака или эпоксидного клея и много терпения.

Снять статор генератора довольно просто. Нужно отключить аккум, положить мот на левый бок (для тех кто не хочет сливать масло), снять правую крышку и открутить генератор, предварительно отключив его разъем.

А вот и наш статор, видно что в некоторых местах изоляция потемнела и испортилась.

Провод я купил на радио рынке, спец лак найти не удалось, а эпоксидный клей довольно распространен.

Приступаем к размотке статора генератора, лучше все фотографировать, чтоб не забыть что куда подсоединялось. Отрезаем провод с разъемом и разматываем, считаем количество витков на катушке, у меня было 37 витков.

По мере размотки нарисовал схемку.

После размотки все хорошенько вычищаем от остатков лака и масла. Одеваем кожаную перчатку и начинаем мотать, прижимая виток к витку. Для лучшей укладки провода, можно помогать пластиковой линейкой и т.п. Мотал я очень долго, больше чем на пару-тройку часов в день меня не хватало, ушло четыре дня.

Потом припаиваем родной провод с разъемом, стеклотканную изоляцию оставляем родную. Прокладываем провода как были. После нужно все пропитать лаком при помощи кисти. Я использовал эпоксидный клей, который развел растворителем до вязкости лака. После пропитки можно ускорить процесс затвердевания при помощи нагревания. Я просто поместил статор в духовку при малом огне и открытой дверце на час где-то. Помним что эпоксидная смола токсична!

Осталось прикрутить статор генератора к крышке и установить на мотоцикл в обратном порядке. Еще нужно проверить напряжение между клеймами, оно должно быть в районе 14-50 вольт и меняться с оборотами.

С перемотанным генератором я проехал несколько тысяч, полет нормальный.

PS: Больше не буду повторять подобный ремонт, слишком трудоемко.

• Honda CB-1,
• honda,
• ремонт,
• генератор

Ремонт электродвигателей своими руками: обслуживание двигателя в домашних условиях (инструкция, как выполнить перемотку)

Электродвигатель используется для разных целей, как в производстве, так и в бытовой сфере. Они выполняют важные задачи и существенно облегчают жизнь людей.

Двигатели находятся в различной бытовой технике и электромобилях, обеспечивая нормальную работу устройства. К сожалению, любая техника может подвергнуться поломке, поэтому иногда электродвигатели приходится чинить и ремонтировать.

Коллекторный электродвигатель постоянного тока F130-16155 4.5V / RUICHI

Содержимое обзора

Основные причины поломок

Наиболее частыми причинами поломок электродвигателей является неправильная эксплуатация и старение деталей. Неисправности электродвигателя делятся на два типа: механические и электрические.

Существует список наиболее частых поломок, которые случаются с электрическими двигателями в разных бытовых приборах и технике.

1. Неисправный вентилятор. Двигатель испытывает приемлемую нагрузку, но статор перегревается.
2. Ротор задевается об статор. При этом случае сильно перегревается сталь.
3. Нарушение нормальной вентиляции электродвигателя. Происходит перегревание обмотки статора.
4. Интенсивная пульсация тока в статоре.
5. Плохой контакт в роторной цепи.
6. Перегрев предохранителя, электродвигатель не запускается.
7. Обрыв обмотки статора.
8. Сильный нагрев щёток и коллектора, искрение.
9. Разрушение дорожек качения. Слышен посторонний шум в подшипниках.

Усиление вибрации. Может произойти из-за того, что разбалансированы ротор и муфты.

Электродвигатель асинхронный ABB M2AA090L4 1.5 кВт алюминиевый IE1, 1500об/мин

Неисправности электрической и механической частей

Чаще всего происходят короткие замыкания в обмотке, обрывы обмотки или наружной цепи.

• Электродвигатель не запускается.
• Обмотки сильно перегреваются.
• Скорость вращения не нормальная.
• Лишний шум – стук или гудение.
• Неравный ток в отдельных фазах.

Прежде чем осуществить ремонт электродвигателя своими руками, необходимо разобраться в причине поломки.

Что касается механики, то здесь чаще всего происходят поломки в работе подшипников, они могут перегреваться и из них может вытекать масло. Также к механическим повреждениям относится повреждение корпуса, обрыв крыльчатки, зацепление ротора за статор, проворачивание ротора на валу.

Есть неисправности, которые не связаны с двигателем, но влияющие на его работу.

К списку аварийных ситуаций относятся следующие пункты.

• Вал подвергается излишней нагрузке, в таком случае клинит привод и механизмы;
• Перекос напряжения питания происходит из-за проблем сети и внутренних проблем привода;
• Может пропадать фаза;
• Трудности с охлаждением, происходит из-за неисправной крыльчатки, остановки вентилятора или повышения температуры в помещении;

Эти повреждения вызываются механической перегрузкой или повышением тока.

Электродвигатель F130-15155 1.5V / RUICHI

Ремонт электродвигателя

Капитальный ремонт электродвигателя является сложным процессом, но небольшую поломку в случае её обнаружения можно устранить самостоятельно.

Наиболее частые поломки обнаружить не сложно, главное знать, как убрать то или иное повреждение.

1. Если электродвигатель не запускается, можно заменить предохранитель или выключатель, чаще всего именно они подвергаются поломкам.
2. Если происходит пульсация тока в статоре, необходимо перепаять пайки обмотки.
3. При перегреве статора необходимо снять защитный кожух с вентилятора и починить его. Иногда требуется удалить ненужные элементы и заусенцы на статоре, которые прикасаются к ротору, возникает трение и перегрев.
4. Когда возникает неисправность ротора, выполняется пайка обмотки, иногда требуется заменить вкладыши или отрегулировать щиты подшипников.
5. При нагревании щёток необходимо точно выставить щётки и их держатели.
6. При сильной вибрации выполняется балансировка ротора, полумуфты и шкивы. Также необходимо отцентрировать электродвигатель.

Если в подшипниках возникает стук, их нужно просто заменить на новые.

Это самые популярные виды ремонтных работ электродвигателя, которые можно осуществить самостоятельно. Только определив точную причину, можно снова вернуть электродвигатель в строй, осуществив грамотный ремонт детали.

Электродвигатель R390-20185 12V / RUICHI

Варианты защиты электродвигателя

Существуют различные устройства, которые являются дополнительной защитой для двигателя и минимизируют повреждения.

• Тепловые реле и мотор-автоматы. Они надёжно защищают электрический двигатель от поломок вследствие превышения тока.
• Электронные реле. Представляет собой микропроцессор, анализирующий значение напряжения тока.
• Термореле и термисторы. Помогают избежать поломки, когда не сработала тепловая защита при перегреве.
• Преобразователь частоты. Несёт в себе несколько функций, связанных с защитой при перегрузке.

Электродвигатель 0,75/1500 2081 2/3 АИР 71В4 Прк

Диагностика

Чтобы понять, как отремонтировать асинхронный электродвигатель, необходимо провести предварительную диагностику.

Диагностика причин неисправностей является залогом успешного ремонта.

Если поломка произошла не вследствие аварийной ситуации, тогда выполняются следующие действия:

• Визуальный осмотр электродвигателя;
• Замеры зазоров в подшипниках;
• Измерение базовых параметров электроустановки;
• Проверка целостности щёточного узла;
• Выявление перегрев и зон интенсивного нагрева.

Полезные советы по эксплуатации электродвигателя

1. Техническое обслуживание, контроль работы и своевременное выявление неисправностей.
2. Проверка температуры нагрева.
3. Если электродвигатель не работал более 20 суток, нужно проверить наличие масла в подшипниках и состояние приводимого механизма.
4. Важно обращать внимание на величину напряжения в электрической сети. Напряжение должно быть не менее 80% от номинального напряжения.
5. Смазка в подшипниках должна быть набита неплотно, иначе это может вызвать перегрев.
6. Важно уделять внимание изоляции обмоток, их повреждение может привести к выходу двигателя из строя.
7. Перед установкой электрического двигателя необходимо проверить отсутствие замыкания обмоток между собой.
8. Коллекторы постоянного тока должны быть чистыми, также, как щётки и контактные кольца.

Инструкция по перемотке электродвигателей своими руками в домашних условиях

Практически все электродвигатели, установленные в различных моделях бытовых приборов, являются асинхронными. Одно из преимуществ такого технического решения в том, что изменение нагрузки никак не отражается на частоте вращения. Во многом этим и обусловлена популярность таких моделей.

Промышленность выпускает различные модификации этих устройств, которые имеют конструктивные отличия в исполнении составных частей – разное количество полюсов, ротор или короткозамкнутый, или фазный (значительно реже), и ряд других. Но общий принцип ремонта электродвигателей остается неизменным, разница может быть только в отдельных нюансах.

В случае поломки эл/двигателя простейший способ восстановления его работоспособности – обратиться в мастерскую. Однако не в каждом населенном пункте «частники» смогут выполнить эту работу качественно, если, конечно, вообще за нее возьмутся. Поэтому нередко возникает дилемма – выкинуть его в мусорный ящик или попробовать перемотать самостоятельно.

Учитывая разнообразность конструкций и габаритов «движков», а также то, что все они имеют как статорную, так и роторную обмотки (для эл/двигателей постоянного тока – якорную), изложим только порядок действий по перемотке электродвигателей своими руками и общие рекомендации по этому вопросу. Остановимся на двигателе переменного тока, так как именно такие изделия чаще всего входят в состав различных бытовых приборов и агрегатов.

Внешний осмотр

Необходимо, частично разобрав двигатель, произвести очистку всех составных частей и определить, в чем собственно дело. Одновременное выгорание и роторной, и статорной обмоток происходит довольно редко. Поэтому и следует понять, какой из них придется заниматься.

Но здесь нужно учесть, что резкое повышение температуры внутри механизма в момент возникновения неисправности сопровождается нарушением изоляционного покрытия на всех составных частях. Поэтому ограничиваться одной лишь перемоткой нельзя. Следовательно, придется уточнить, что еще необходимо будет сделать и какие материалы приготовить.

Определение параметров провода

Можно попробовать найти соответствующую информацию в интернете (намоточные данные). Часто люди делятся личным опытом, как они ремонтировали эл/дрель, фен своей жене, насосную станцию на даче и так далее. Но нужно понимать, что это должна быть ТОЧНО ТАКАЯ ЖЕ модель, иначе не факт, что после ремонта ваша станет работать.

На практике же обычно приходится все вопросы выяснять непосредственно при осмотре. Даже если двигатель выгорел довольно сильно, то всегда можно найти участок, на котором обмотка более-менее сохранилась. В этом месте нужно все тщательно очистить для того, чтобы можно было пересчитать все проводки в «укладке». Все, что нам нужно – определить количество витков и сечение провода.

Заботиться о целостности провода, естественно, смысла нет. Поэтому подойдет все, что поможет удалить нагар и частицы расплавленного лака – бензин, спиртосодержащие жидкости и тому подобное. Как вариант – произвести обжиг (горелка, костер и так далее). Главное – результат.

Обмотка выступает за габариты «железа». На той ее части, которая цела и пригодна к осмотру, срезается (срубается, спиливается) верхушка. Подходящий инструмент подбирается в зависимости от толщины провода, но нужно иметь в виду, что он довольно мягкий (медь). Наша задача – добиться того, чтобы одну часть намотки можно было «распушить». Тогда и число проводков посчитать несложно, и сечение их замерить.

Подготовка «железа»

Основой и ротора, и статора служит специальная сталь. При внешнем осмотре на них иногда можно обнаружить небольшие вмятины или заусеницы. Такие места необходимо аккуратно обработать или «мягким» надфилем, или мелкой «наждачкой», не повреждая металл.

Все пазы, в которые укладывается обмотка, нужно полностью вычистить, «до блеска». Иначе при укладке изоляции и обмоток возникнут сложности.

Подбор провода

В идеале он должен быть точно таким же. Но это не всегда получается. Следовательно, придется использовать материал с другим сечением, который занимает в соответствующей таблице соседнюю позицию. При этом нужно вспомнить закон Ома и учесть, что с уменьшением диаметра провода его сопротивление возрастает.

Значит, нужно будет изменить и число витков, например, вместо 350 наматывать 400 или 320. Возможно, такое решение – «на глазок» – приведет к некоторому снижению мощности. Тем, для кого это принципиально, придется произвести точные расчеты, тем более что все исходные данные есть – номинал напряжения питания (220 В), сечение имеющегося провода, габариты «железа», на которое он будет наматываться (значит, общая длина проводника).

Но при этом нельзя забывать, что неправильный результат вычислений может привести к повышенному нагреву двигателя (если не к критическому перегреву и поломке). Как результат – расплавление лака и в перспективе короткое (между обмотками) или межвитковое замыкание.

Изготовление обмотки

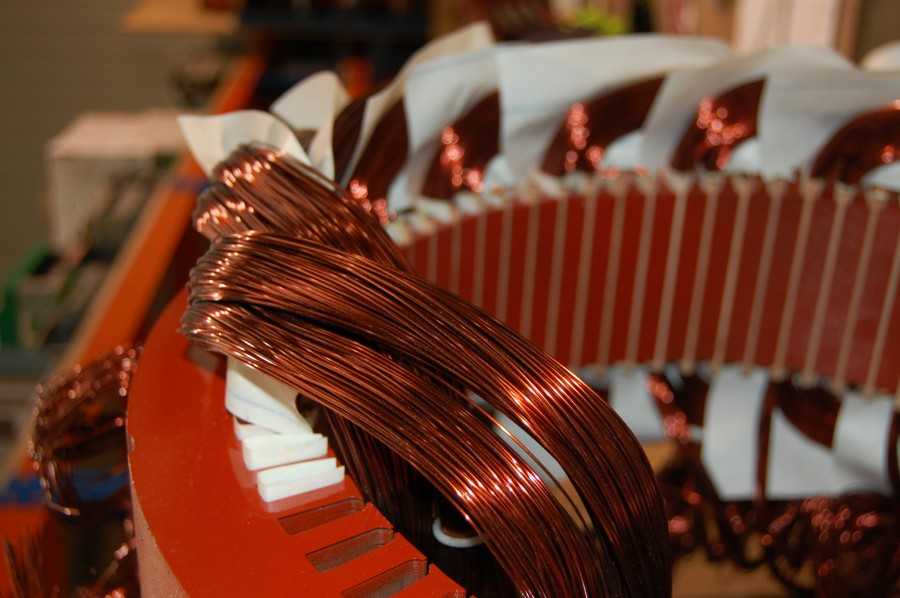

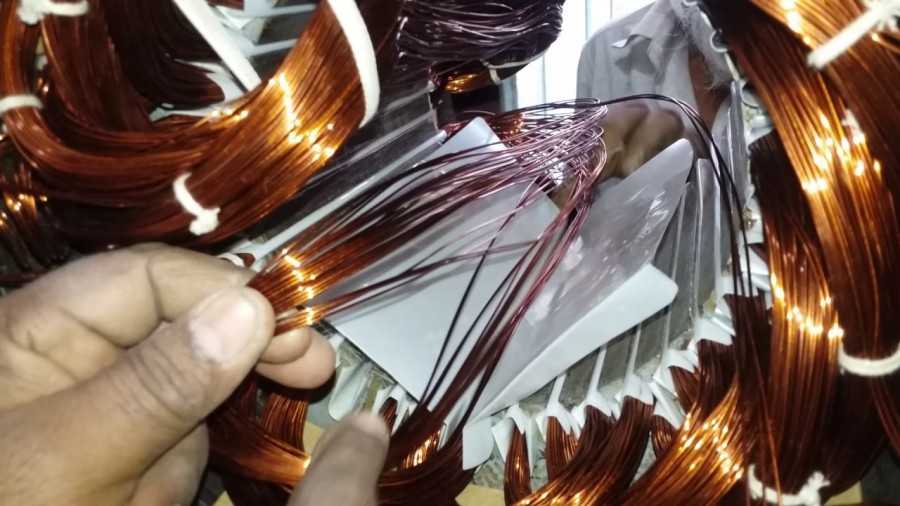

Это делается при помощи шаблона. Его несложно изготовить самостоятельно, из плотного картона или фанеры. Главное – правильно снять все размеры с «железа». Намотку провода лучше делать на специальном станке, который не является дефицитом и стоит копейки. Такое приспособление можно смастерить и самому, из подручного материала. Как выглядят станок и шаблон, ясно из рисунка.

Если делать намотку вручную, на это уйдет времени значительно больше, да и есть вероятность того, что можно ошибиться в количестве витков. Кроме того, работая с тонким проводом, его легко порвать, а с толстым – уложить неплотно, что вызовет трудности при постановке обмотки на место из-за увеличения ее габаритов.

Установка обмотки

Ничего сложного в этом нет, необходимо лишь соблюдать аккуратность. После укладки изоляции в пазы по месту «сажается» изготовленная «катушка» (такие «гильзы» изготавливаются из материалов категории «диэлектрик»). Как они ставятся, понятно из рисунка.

Следует избегать любого повреждения не только провода, но и его внешней изоляции (лаковое покрытие). В некоторых случаях целесообразно использовать специальное приспособление – «трамбовку». С ее помощью обмотка «уплотняется» в посадочных пазах. Все фазные катушки надежно изолируются друг от друга.

Необходимо проверить, не торчат ли из пазов частички изоляции. Излишки следует срезать. Иначе после сборки и включения двигателя они будут задевать за ротор. Чем это закончится, неизвестно.

Пропитка

Она делается с целью изоляции всех токоведущих частей. Рекомендовать какой-то конкретный состав смысла нет, так как в продаже имеется большой ассортимент соответствующей продукции. Но вот кое-что посоветовать стоит.

Все лаки делятся на 2 категории. Одни не требует температурного воздействия, так как просыхают естественным путем. Для других необходима термическая обработка. На производстве с этим проблем нет, так как используются специальные печи. А вот как просушить лак в домашних условиях, придется подумать.

Проверка эл/двигателя

После того, как просушка закончена, нужно убедиться в том, что он готов к включению. Что необходимо? «Прозвонить» все обмотки, по очереди, чтобы выяснить, нет ли где обрыва или «неконтакта» в местах соединений. Кроме того, нужно замерить сопротивление между катушками и на корпус (удостовериться в отсутствии КЗ).

И только после этого можно проверять изделие в работе.

Включение

Для проверки работоспособности двигатель не следует сразу же запитывать от источника 220 В. Сначала нужно проверить его работоспособность через понижающий трансформатор. Если ротор, хоть и «вяло», но крутится и эл/двигатель не греется, не дымит, значит, все сделано правильно.

После включения в промышленную сеть (220) целесообразно замерить потребляемый устройством ток. В паспорте на изделие такие данные есть. В случае чрезмерного отклонения измеренной величины от «номинала» необходимо разбираться с вероятной причиной.

Практические советы

• В процессе намотки провода на шаблон нужно укладывать его равномерно, «виток к витку». Наложения проводков друг на друга, с «перехлестом», следует избегать. Иначе полученная катушка просто не поместится в месте установки из-за увеличенных габаритов.
• Еще в процессе разборки эл/двигателя необходимо обратить внимание, как и чем выполнена изоляция внутренних частей (например, фазных катушек), по какой схеме они соединены («треугольник», «звезда») и так далее. Это поможет произвести правильную сборку, так как ее придется делать «один в один». Не стоит надеяться на память. Надежнее все это «зарисовать», с указанием всех особенностей инженерного решения.
• Если пришлось сдать «движок» в ремонт, то следует поинтересоваться, какие в мастерской применяются пропиточные составы и есть ли соответствующее оборудование для просушки обмоток.

В принципе, ничего особо сложного в самостоятельной «перемотке» эл/двигателя нет. Следует только вспомнить азы электротехники и учесть вышеприведенные рекомендации. Тогда не придется платить за дорогостоящий ремонт (а в мастерской, как правило, «накручивают» смету) или приобретать другую бытовую технику вместо отправленной в утиль.

Перемотка электродвигателей: пошаговая инструкция по ремонту и восстановлению обмотки двигателя своими руками (инструкция с фото и видео)

Во многих бытовых приборах сегодня используются электродвигатели. Главная их особенность в том, что они работают асинхронно. Это позволяет держать постоянную частоту вращения ротора даже при меняющихся нагрузках.

Все выпускаемые электродвигатели имеют разные конструктивные особенности. Каждая модификация может отличаться по количеству полюсов, типу ротора, и других составных частей. Технология перемотки электродвигателей делается по общему принципу, в некоторых нюансах могут быть различия.

Если устройство вышло из строя, то нужно обратиться в мастерскую. При ее отсутствии можно попытаться сделать перемотку двигателя в домашних условиях. Желательно иметь для этого необходимые навыки, но в целом этот процесс не такой сложный на вид.

• статорная;
• роторная.

Если учесть, что конструкция и размеры устройств разные, можно дать общую инструкцию для перемотки двигателей. Остановимся на тех, которые используются в бытовых приборах и питаются от переменного тока.

Краткое содержимое статьи:

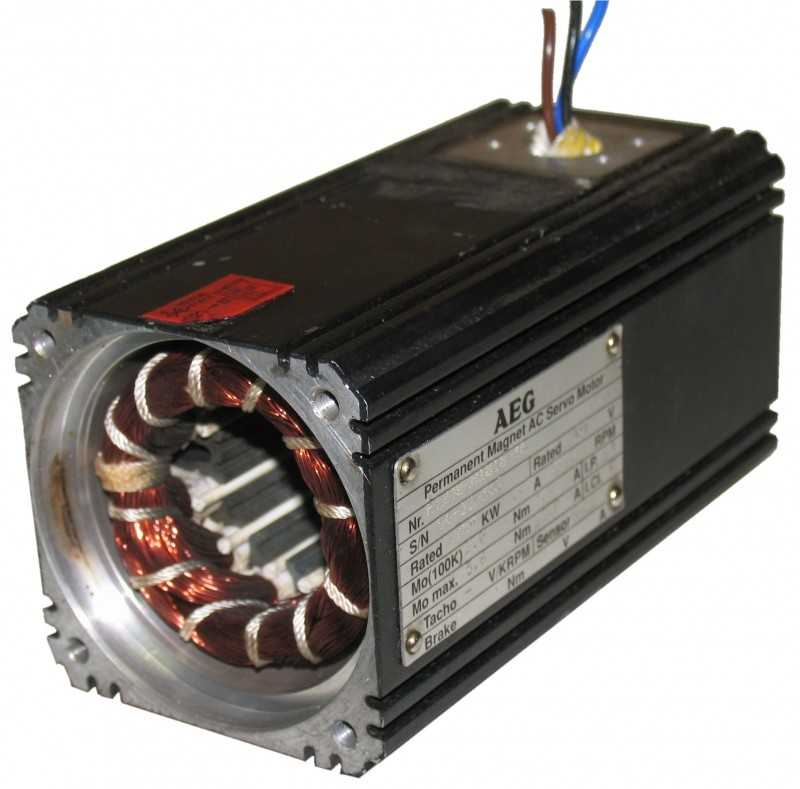

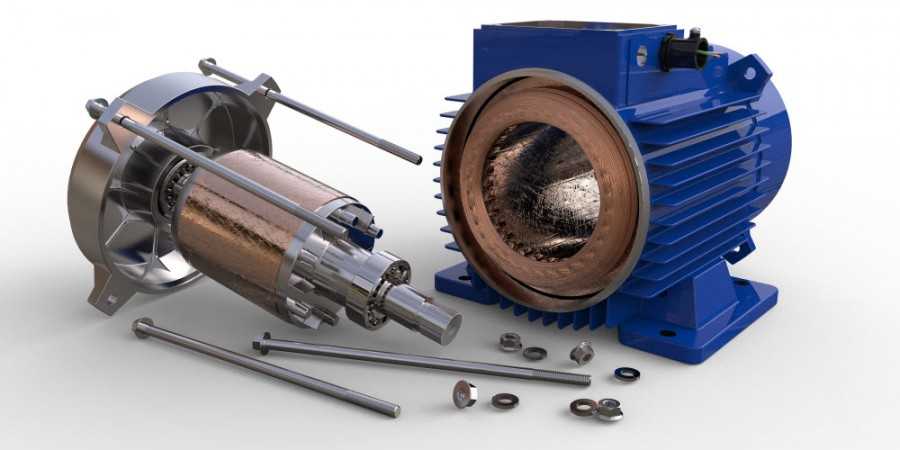

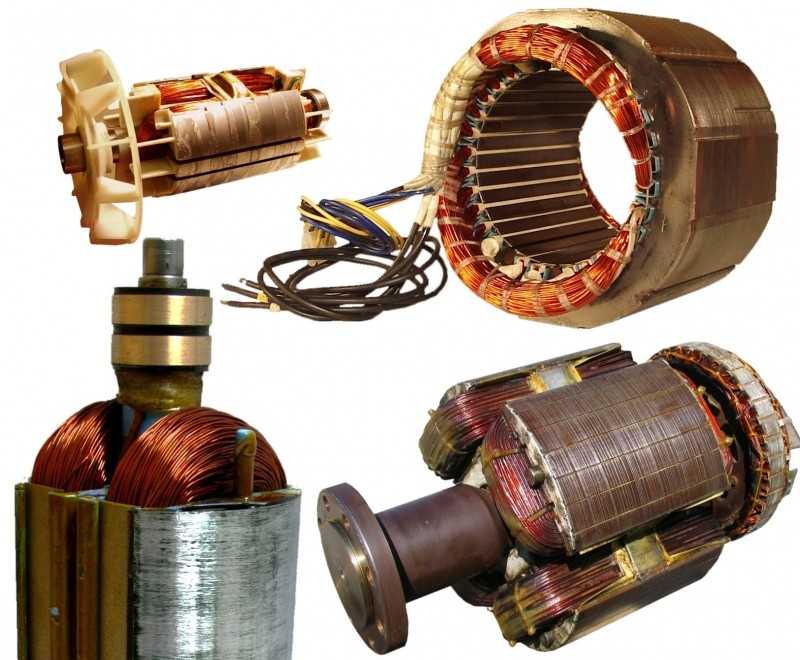

Осмотр двигателя

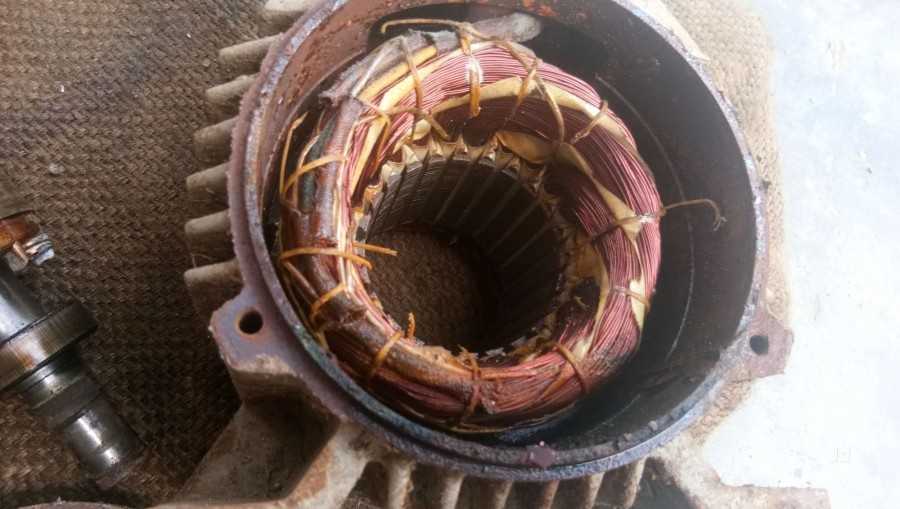

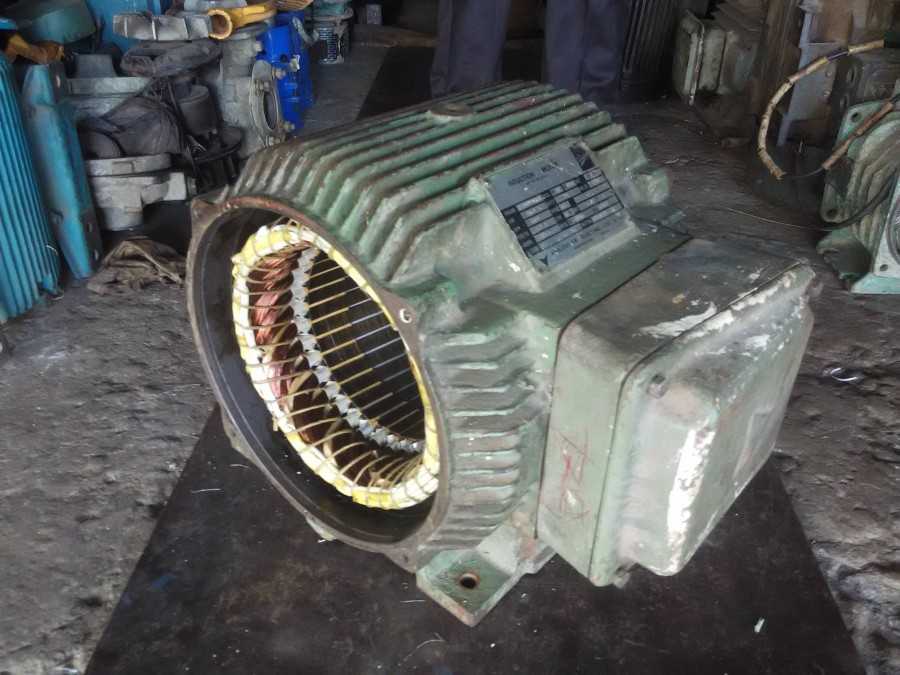

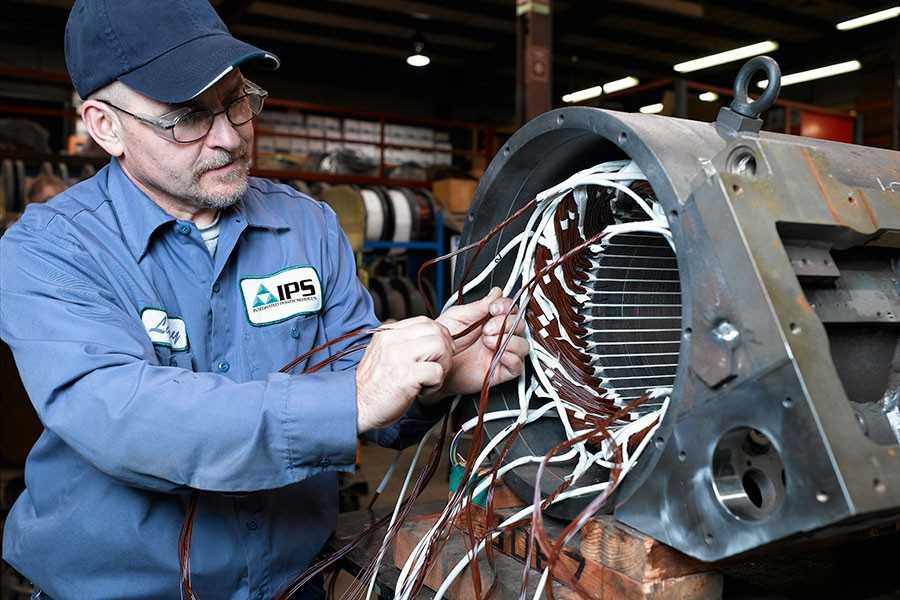

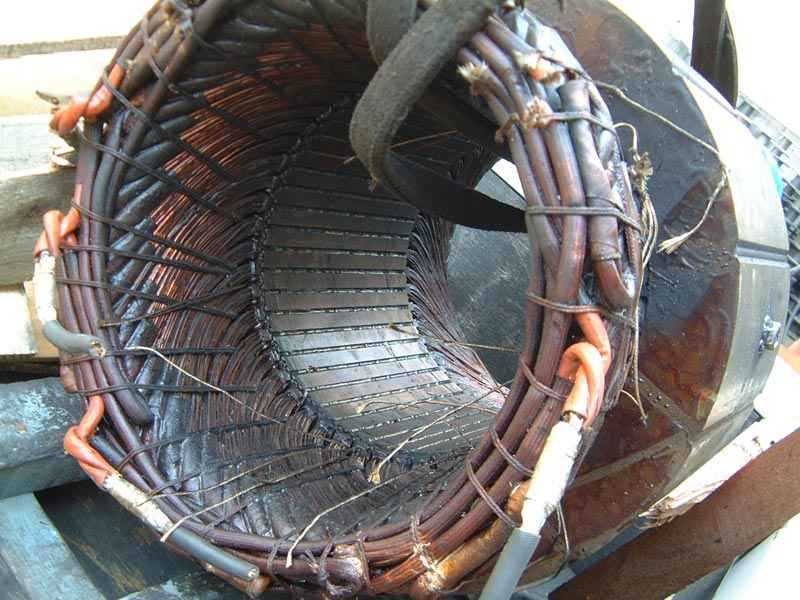

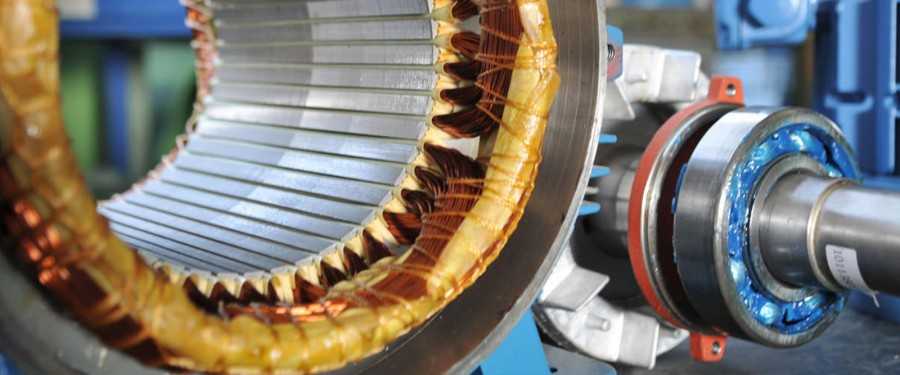

В случае поломки следует извлечь двигатель из бытового прибора. Очистив составные элементы, проводится внешний осмотр обмоток. Главное точно определить, где произошел пробой. Иногда случается так, что сгорают роторная и статорная обмотки. И тогда нужно их полностью заменить.

Когда возникает неисправность, внутри корпуса двигателя повышается температура. Это приводит к нарушению изоляции на всех элементах. Поэтому, в ремонте электродвигателя заменяются обмотки, и изоляционные покрытия.

Подготовительные работы

Для начала разберемся, как правильно перемотать электродвигатель. Первое что следует сделать – это определить параметры провода и количество витков в катушке. Тут поможет интернет. На форумах люди обсуждают подобные проблемы, а так же рассказывают о личном опыте, как они перематывали двигатели.

ВАЖНО! Необходимо найти точно такую же модель устройства, в противном случае после ремонта «движок» может не запуститься!

При отсутствии нужной информации в интернете, можно узнать ее самостоятельно при осмотре «движка». При сильном выгорании «укладок» находим наиболее целый участок обмотки. Его нужно почистить.

Чтобы избавить провода от нагара воспользуйтесь растворителями. Теперь «катушки» не стоит жалеть, они уже не пригодны. Если не получается очистить обмотку растворителем, то можно ее обжечь.

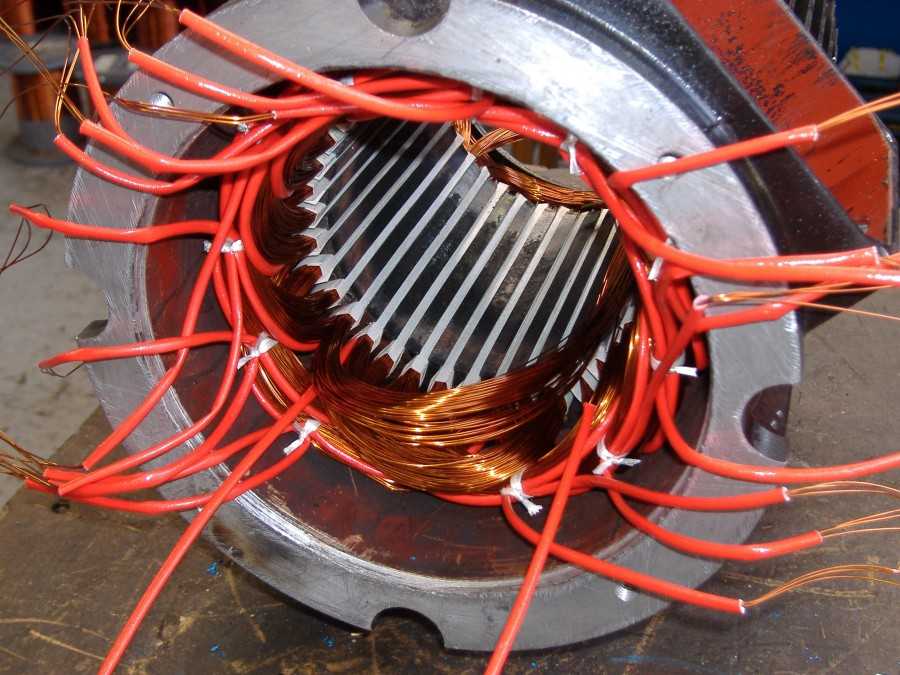

Есть различные схемы перемотки электродвигателей. Прежде чем извлекать «катушки», следует обратить внимание, как они соединены между собой. И тогда в точности можно скопировать их сборку.

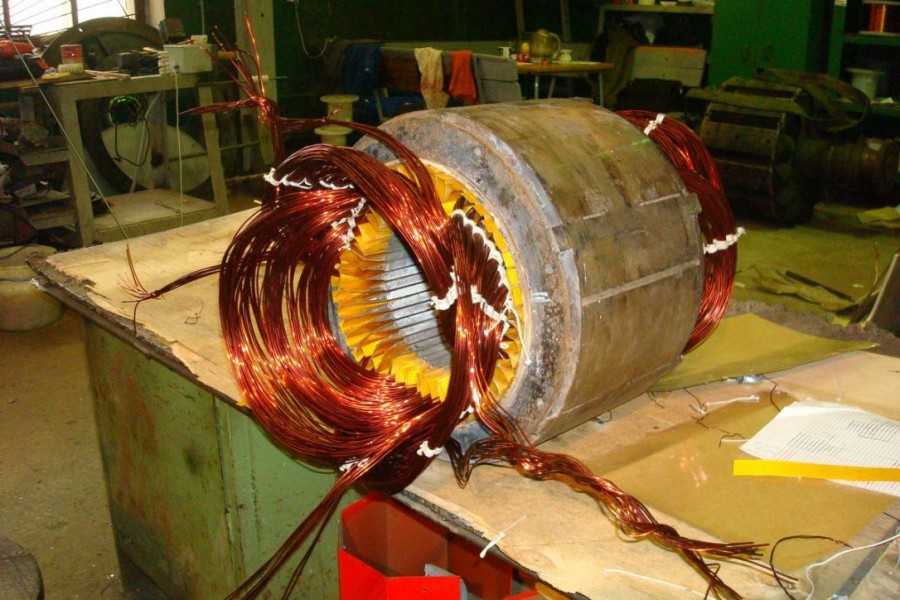

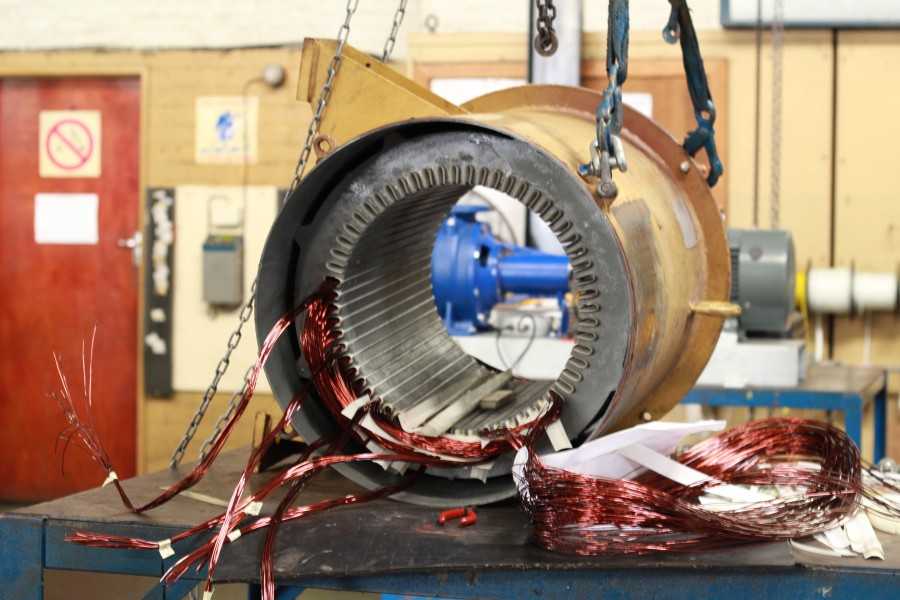

Выступающую верхушку «укладки» надо срезать. Для этого подготовим соответствующий инструмент, все зависит от сечения провода. Чем оно больше, тем серьезнее инструмент понадобится. Срезанную часть нужно разделить на отдельные провода. Так удобнее определить сечение и количество витков.

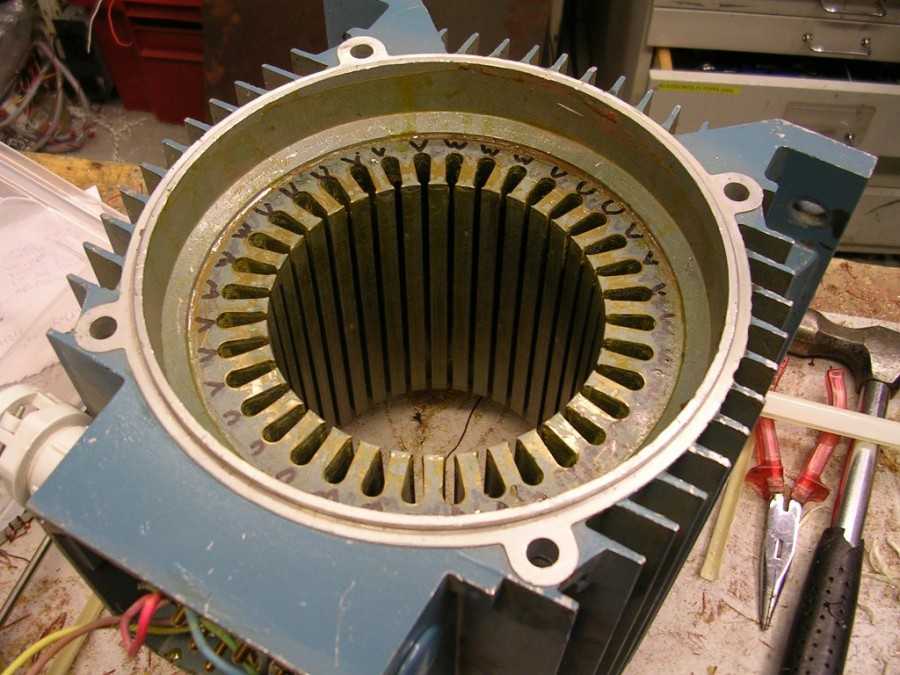

Сняв обмотку, проверяем железо, на которую она была намотана. Сталь должна быть гладкой без вмятин и заусенций. Дефекты способны повредить изоляционный слой медных проводов, что приведет к очередному пробою. Поэтому все неровности следует зачистить наждачной бумагой.

Если в стальных пазах имеется нагар, от него тоже следует избавиться. Это поможет избежать дальнейших сложностей при работе с изоляцией и проводами.

Как подобрать провод

Чтобы мощность электродвигателя была прежней, следует подбирать провод с таким же сечением, какое и было. Это позволит намотать заданное количество витков.

Если не удается этого сделать, то берется максимально приближенное сечение. Следует помнить о законе Ома, чем меньше диаметр проводника, тем выше его сопротивление.

ВАЖНО! К подбору проводов относятся очень серьезно. Неправильное сечение приведет к перегреву двигателя, изоляционный лак будет плавиться и как следствие приведет к замыканию!

Наматывать обмотку нужно с помощью шаблона, который изготавливается самостоятельно из картона. Он должен соответствовать размерам «железа». Чтобы добиться аккуратного расположения витков используют специальный станок для намотки провода. Это все, что нужно для перемотки двигателя.

Укладка, выполненная вручную, может иметь дефекты. Возникает вероятность уложить провода не плотно, что приведет к увеличению размеров обмотки, и трудностям ее монтажа.

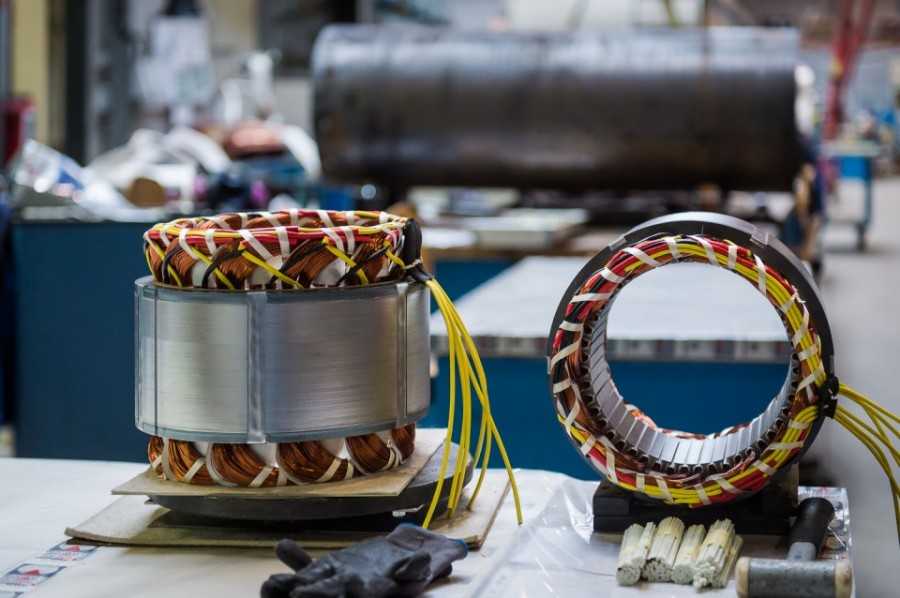

Монтаж и пропитка

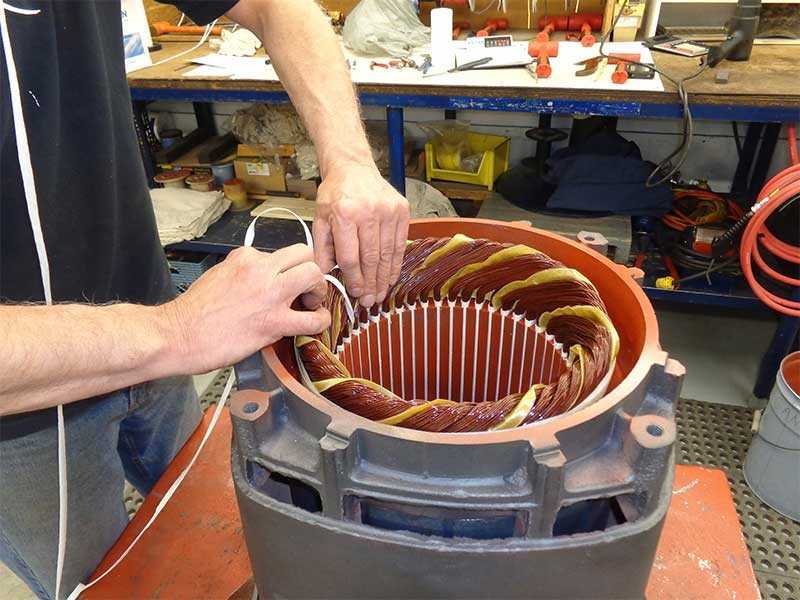

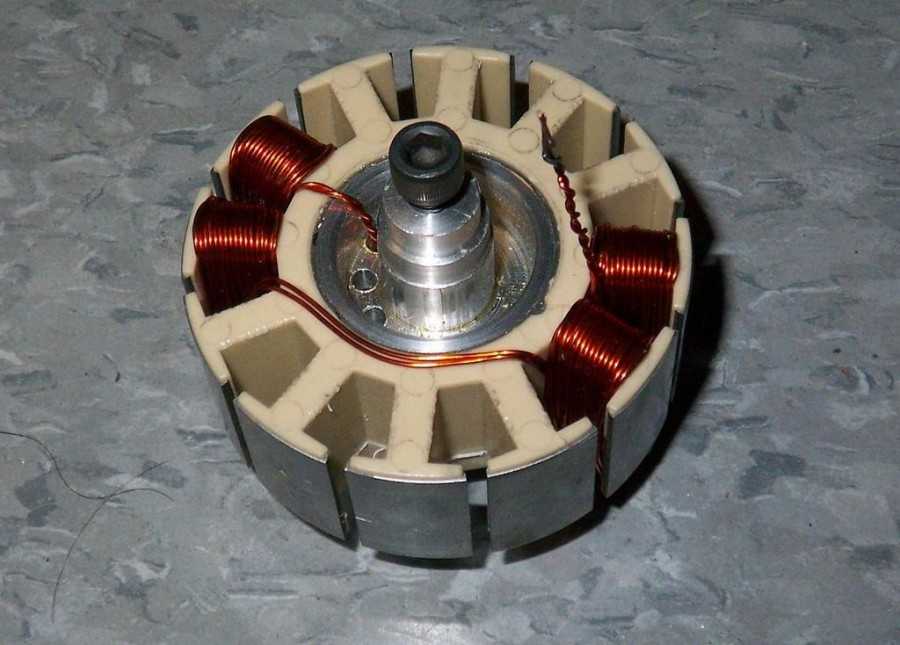

Перемотка статора электродвигателя своими руками не представляет особых трудностей. Главное в этом деле – аккуратность.

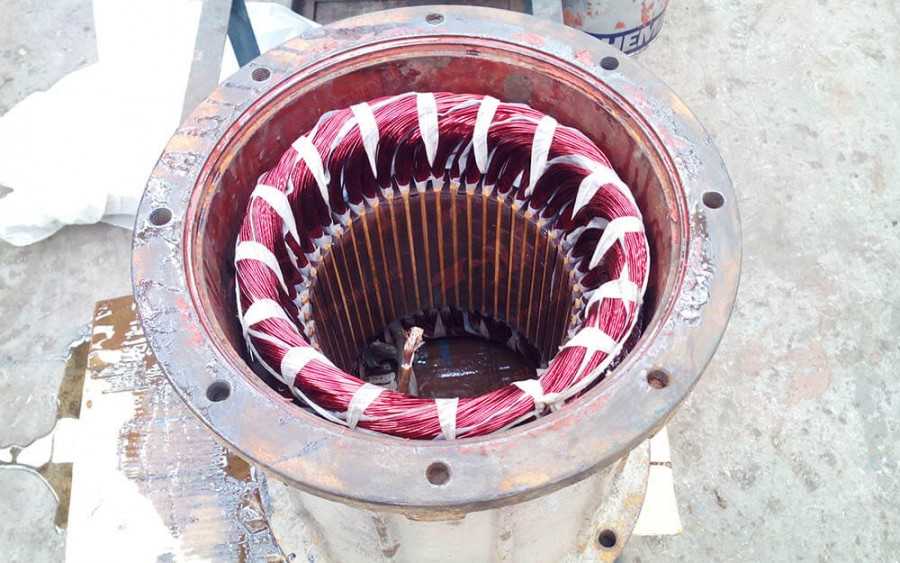

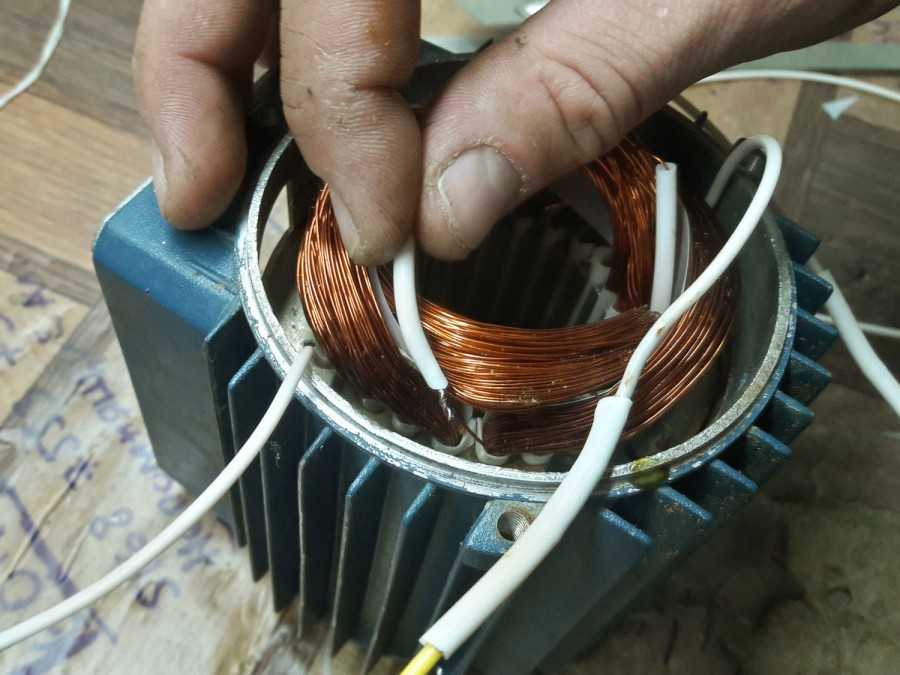

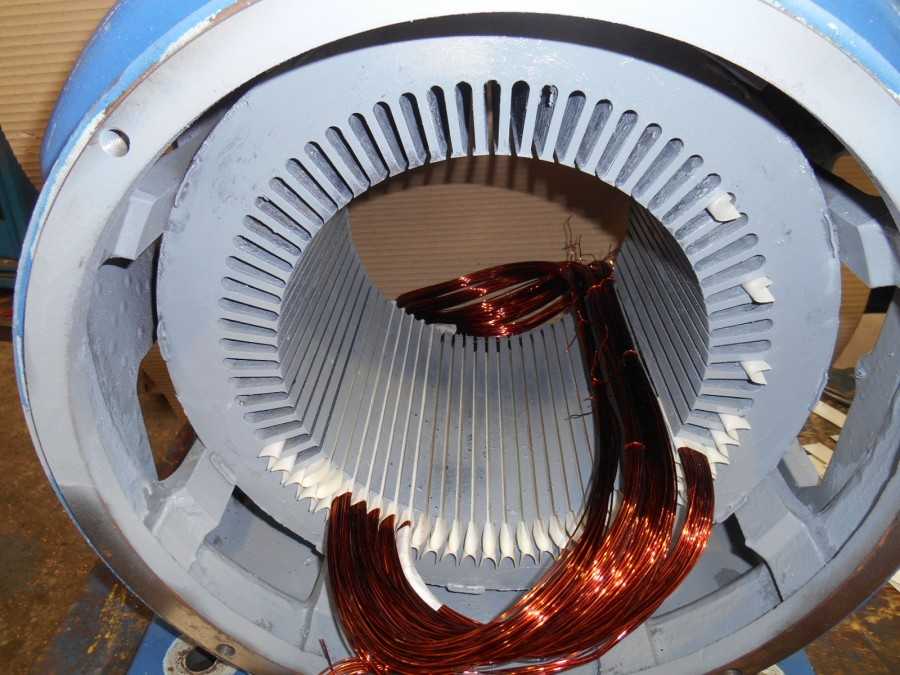

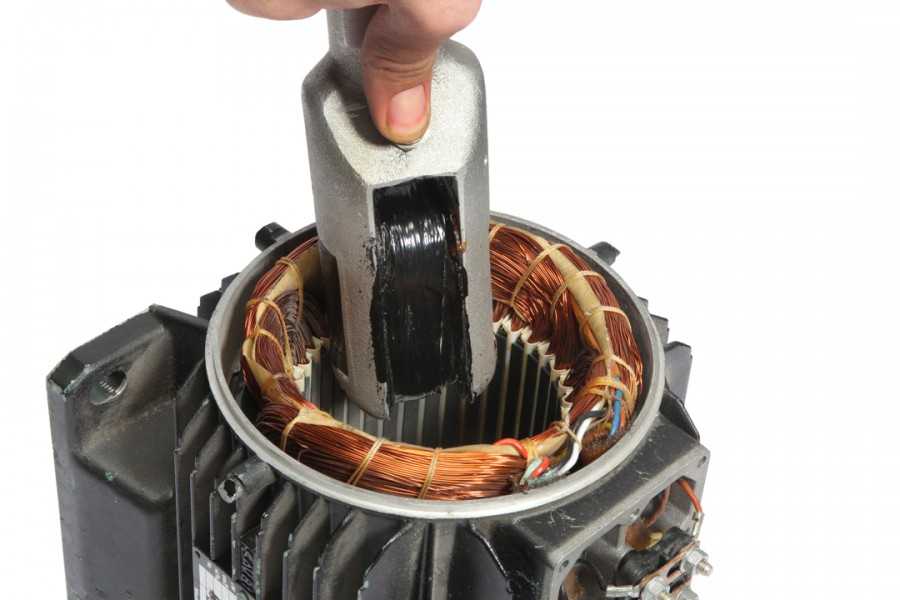

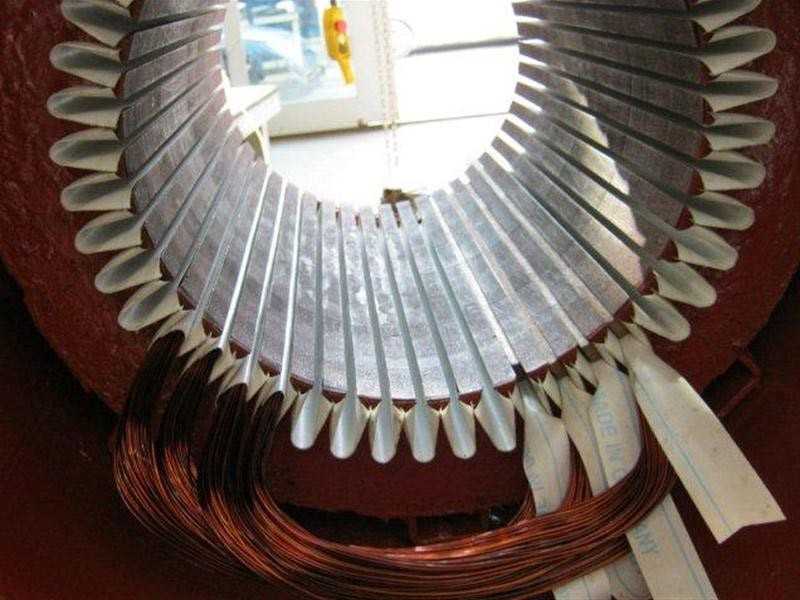

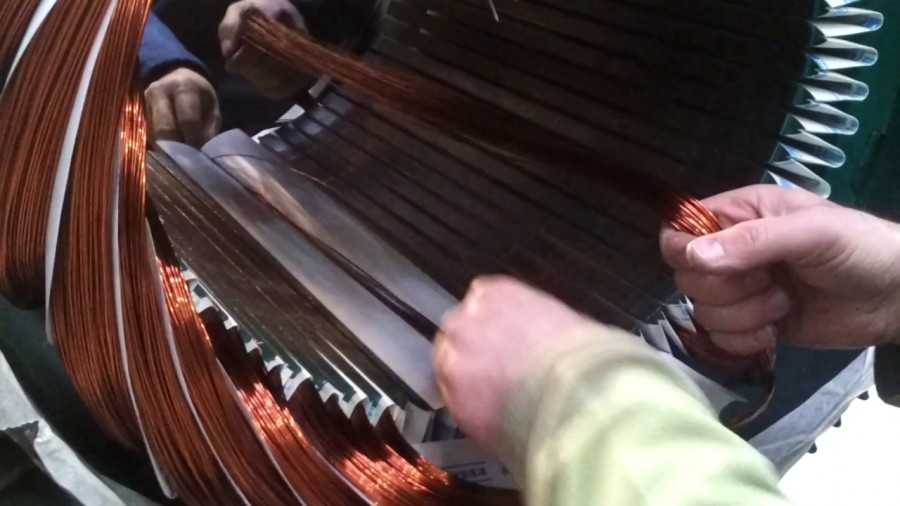

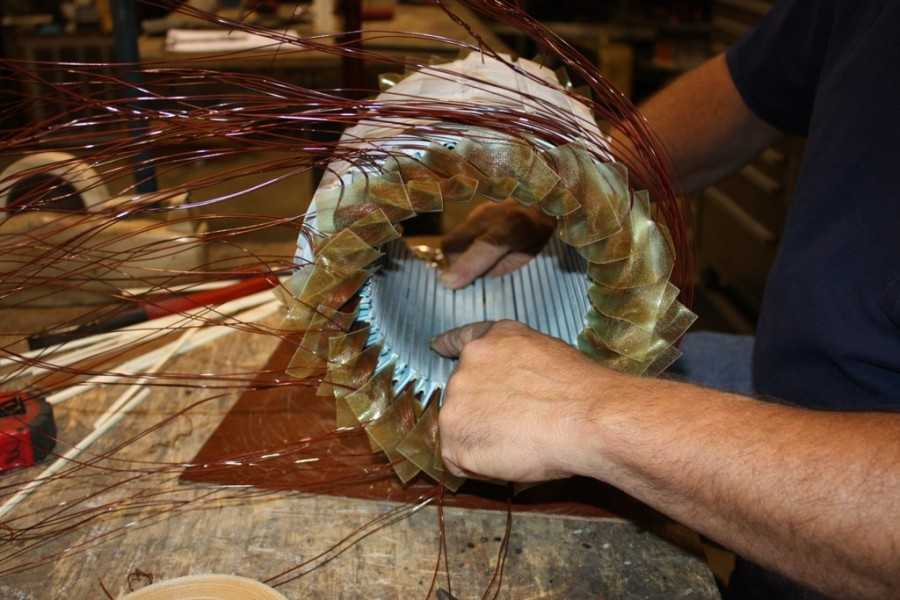

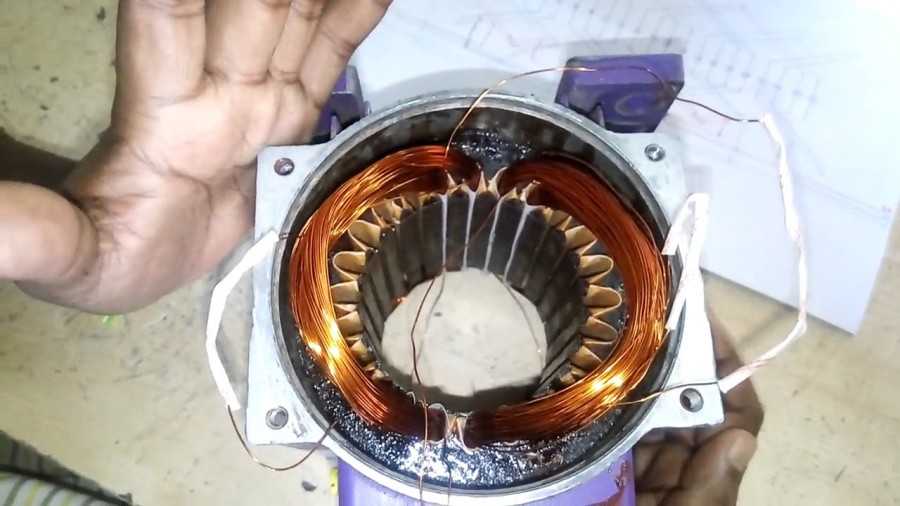

В пазы железа помещается изоляция. Далее в них укладывается намотанные на станке провода. Делать это нужно осторожно, чтобы не повредить изоляционный слой. При необходимости обмотку утрамбовывают в позах.

ВАЖНО! Вставленная в пазы изоляция не должна торчать. Поэтому лишнюю часть обрезают, иначе в процессе работы двигателя, она может задевать ротор!

Чтобы сделать полную изоляцию всех токопроводящих частей применяют специальный лак. На рынке он представлен в большом ассортименте. Но по факту он разделяется на два типа. Первый засыхает при обычных температурах, а второй только после термической обработки.

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

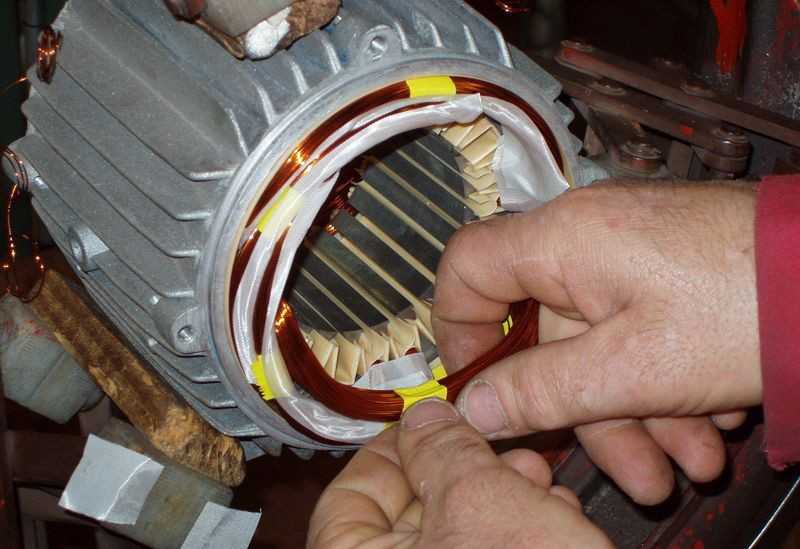

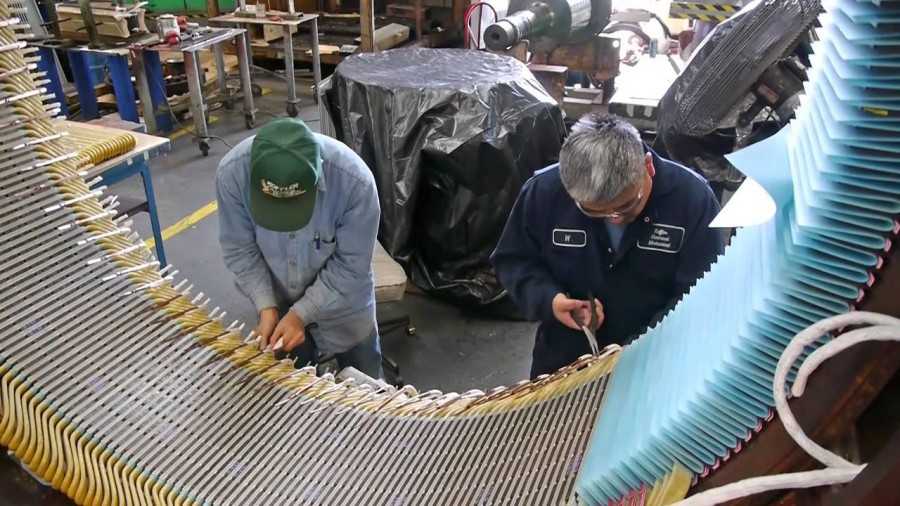

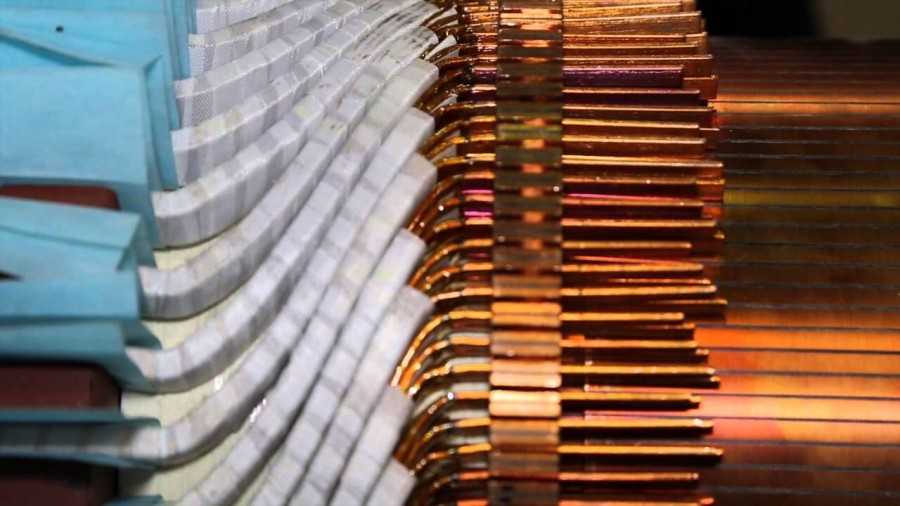

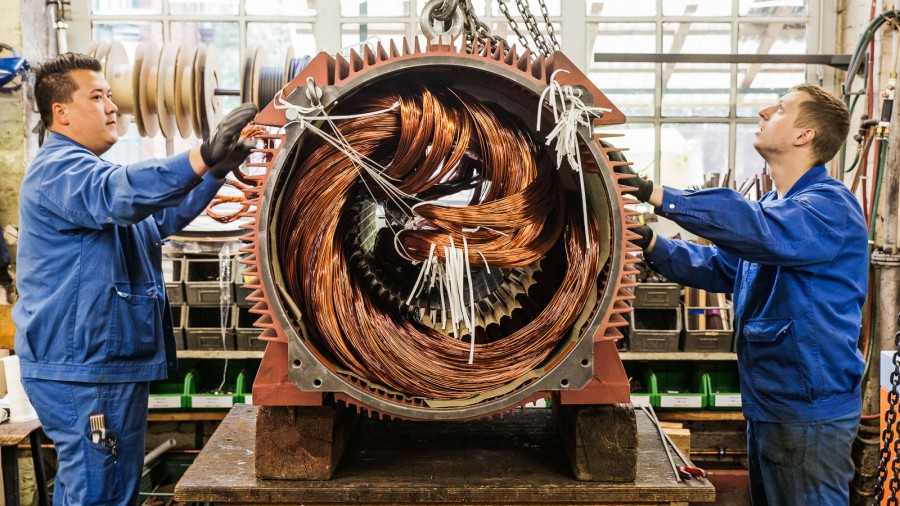

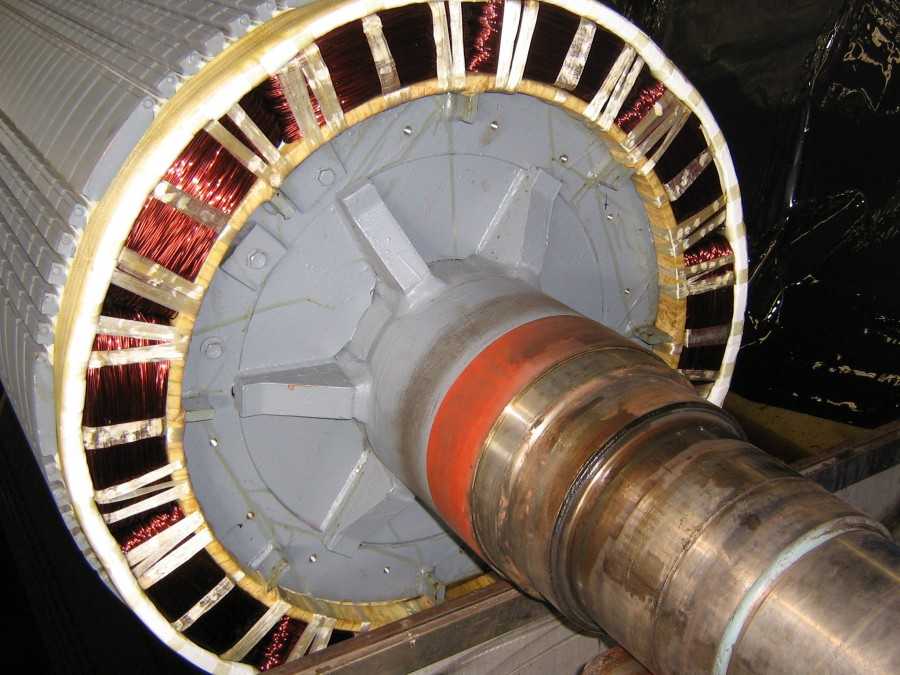

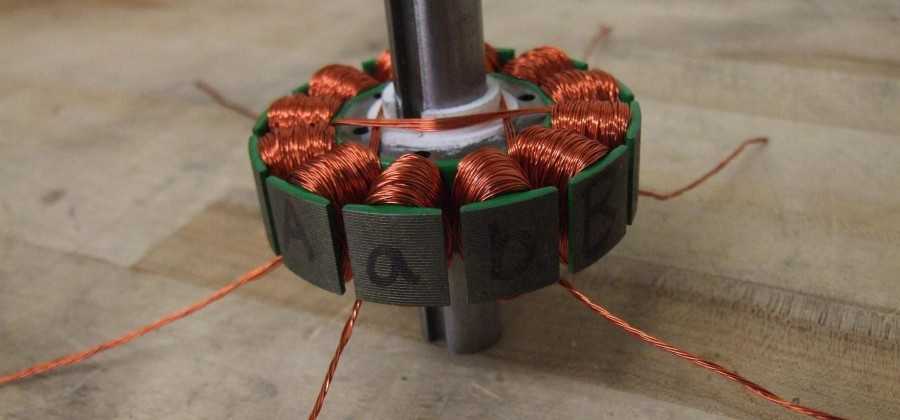

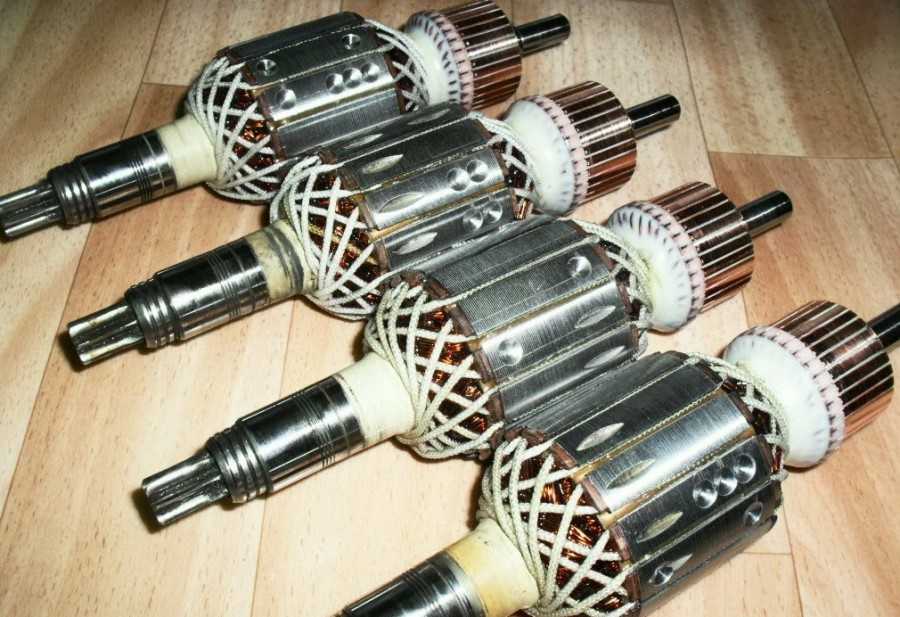

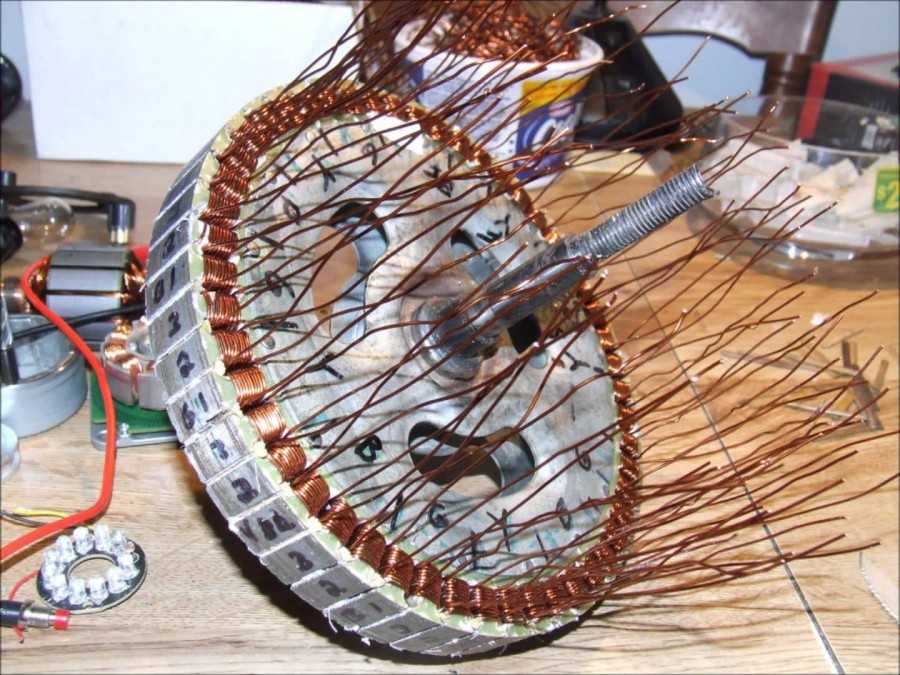

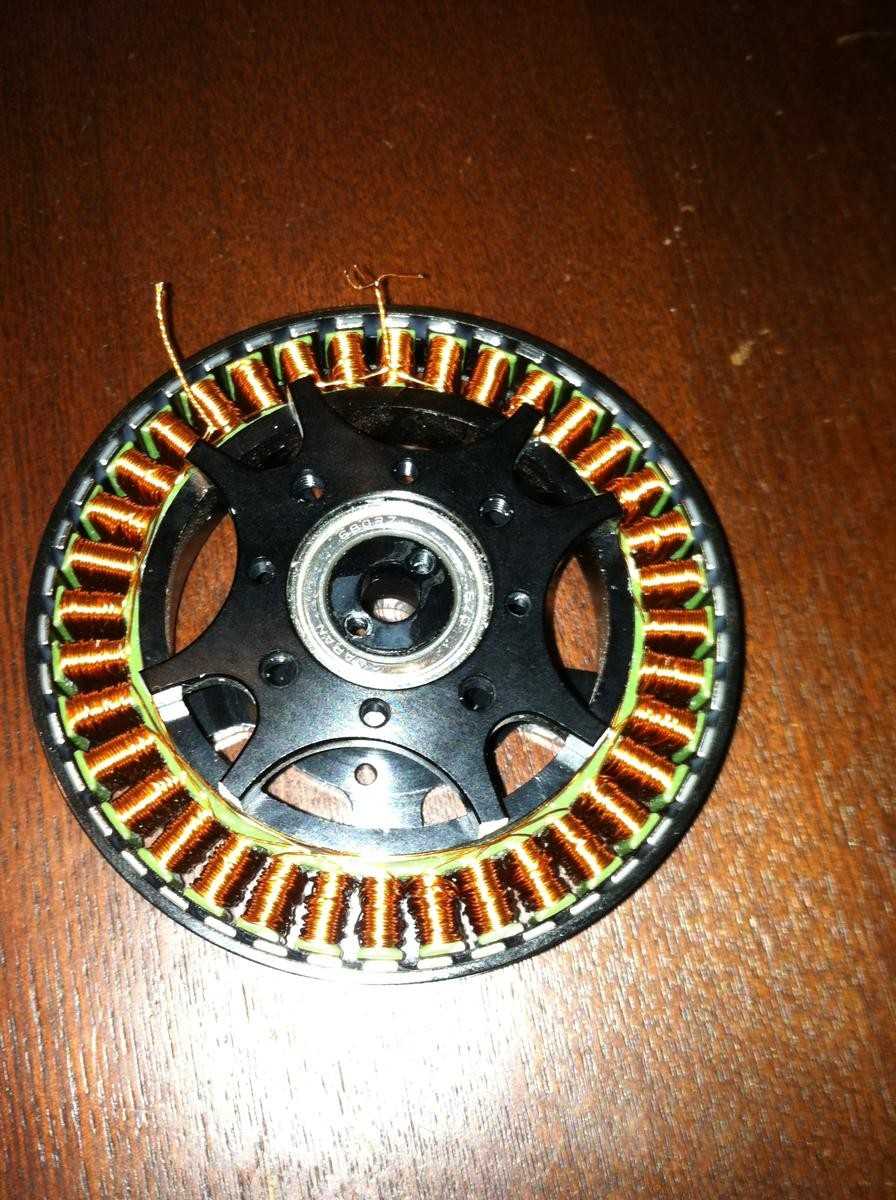

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

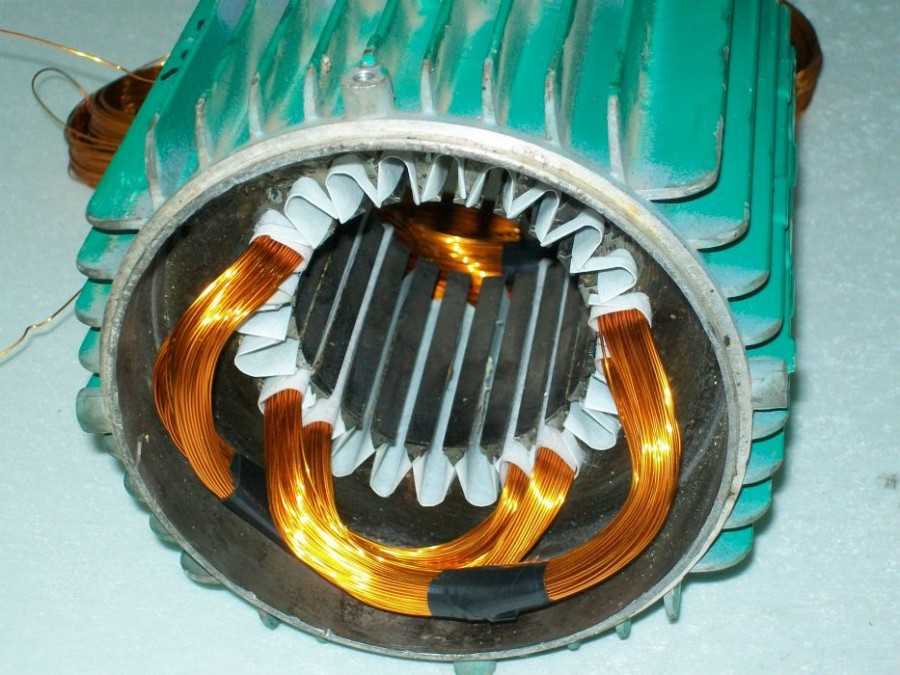

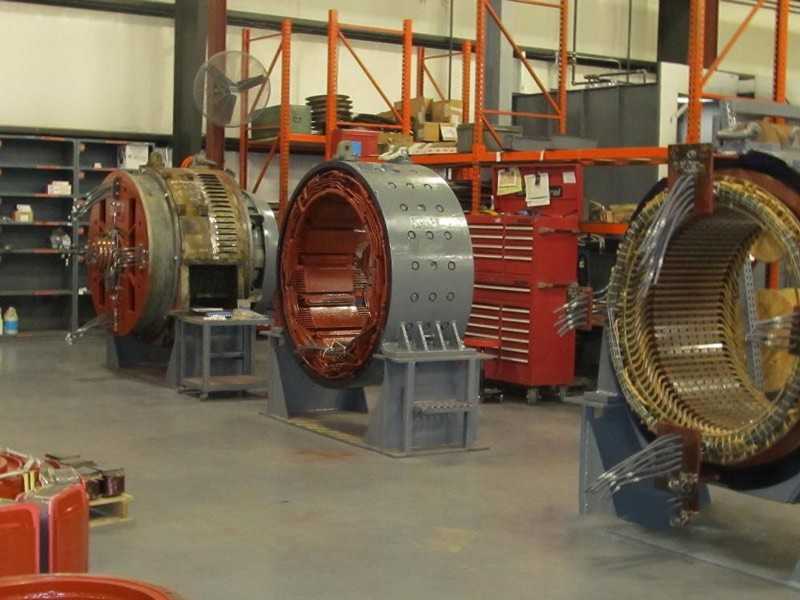

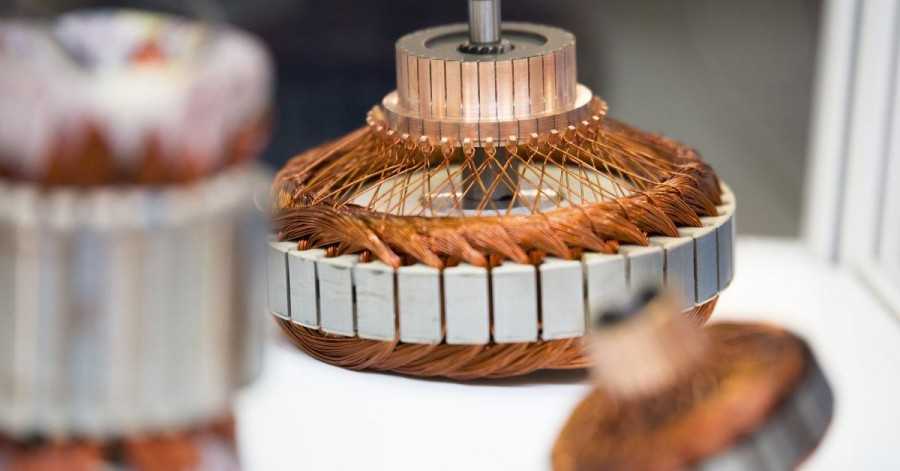

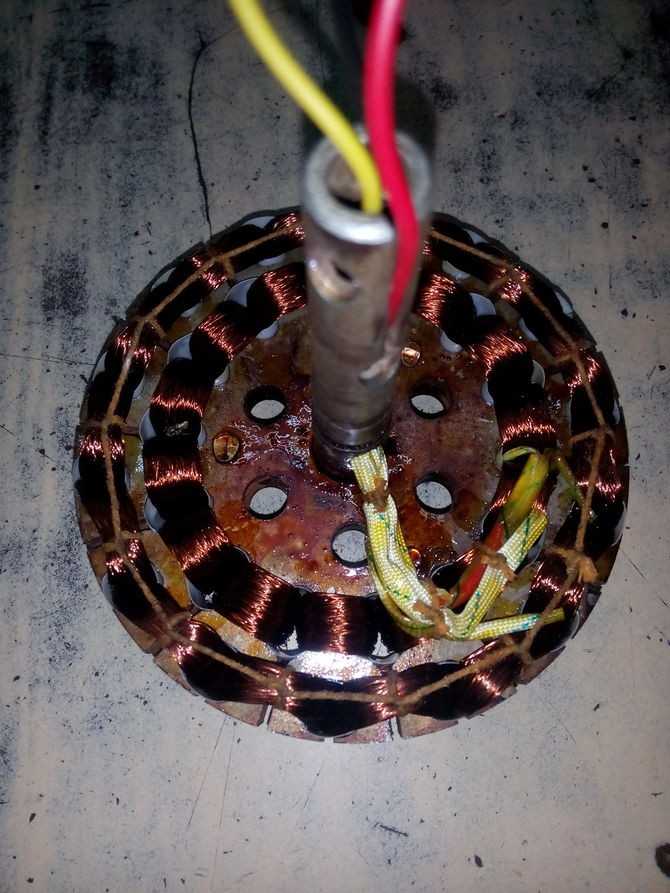

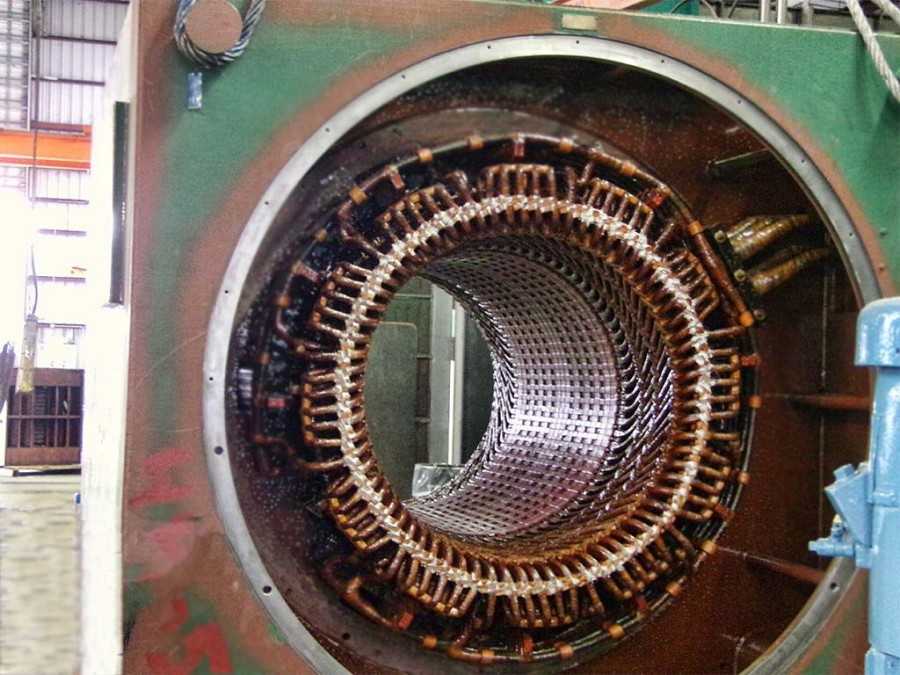

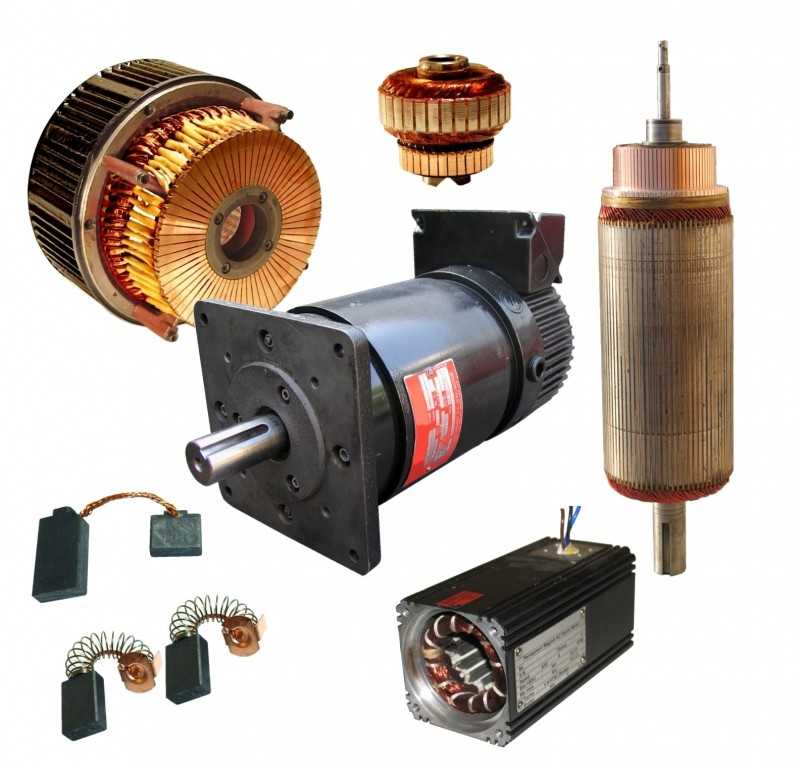

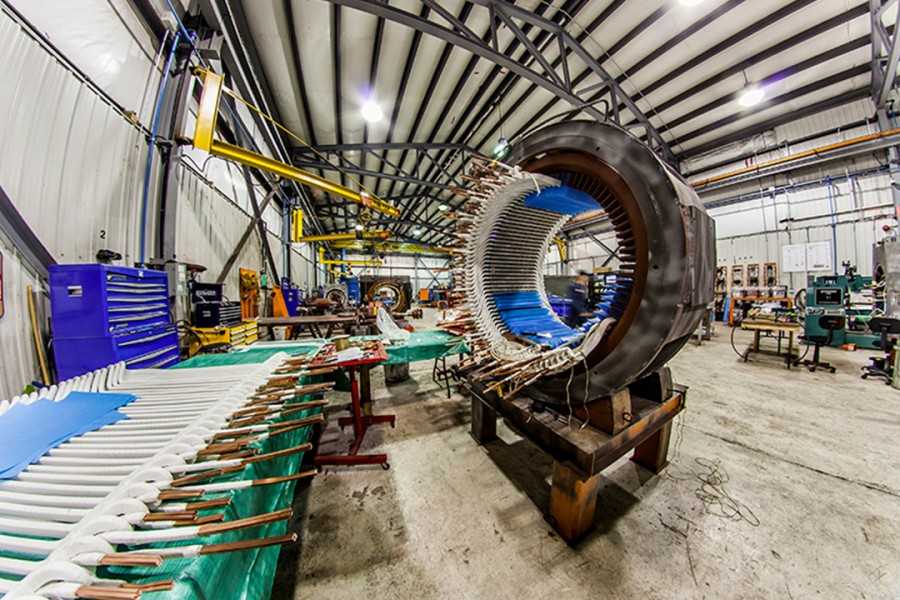

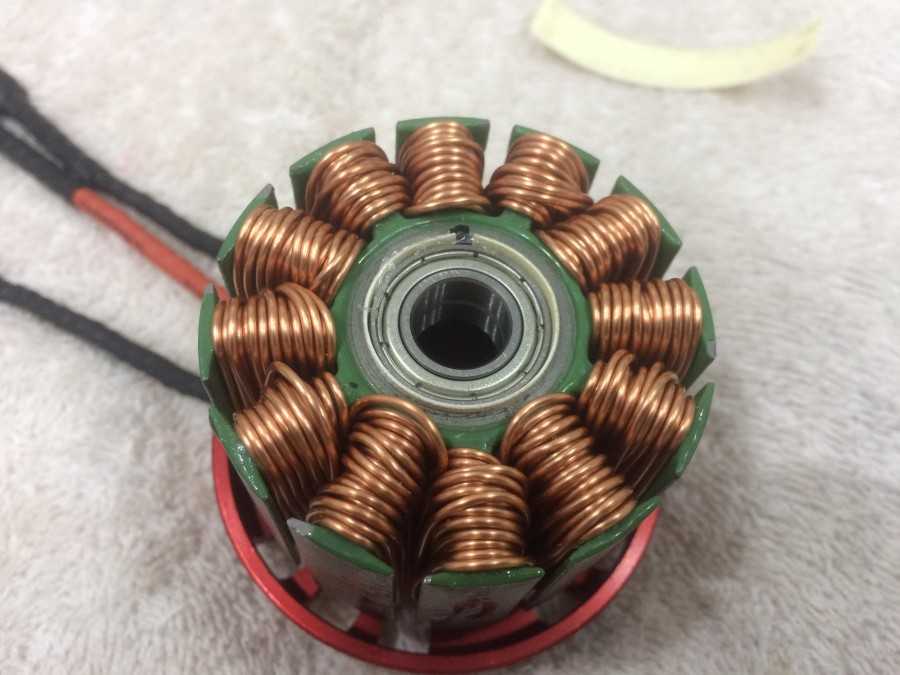

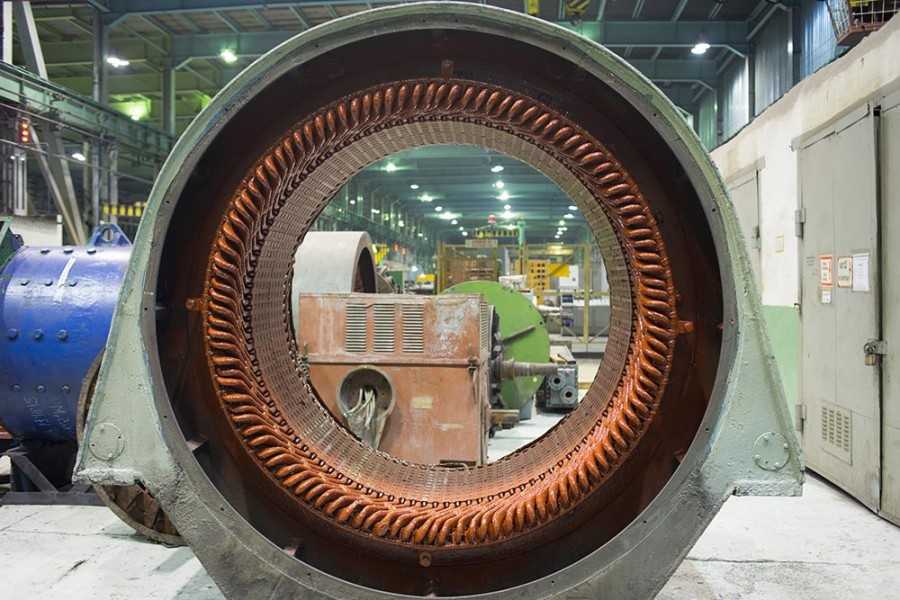

Фото процесса перемотки электродвигателей

Читайте здесь! Ремонт электродвигателей воздуходувок и компрессоров: восстановление эффективности и надежности
