Приспособления для удаления клиновидных шпонок
К атегория:
Нестандартный инструмент
Приспособления для удаления клиновидных шпонок
Клиновидные шпонки в зависимости от конструкции узла, определяющей доступ к ним, можно удалять с помощью самых различных приспособлений. Однако все они должны быть устроены так, чтобы ими во время работы нельзя было повредить сопрягаемые детали и шпонку.
Выколотка. Удалять шпонку при помощи выколотки можно только в том случае, если ничего не мешает поставить выколотку так, как это показано на рисунке 1.
Инерционное приспособление состоит из металлического стержня (рис. 2, а) со свободно надетым грузом массой 3 кг и наконечниками (рис. 2,6 и в).
Винтовые приспособления позволяют удалять тугосидящие шпонки без их повреждения. Предлагается два варианта приспособлений.
Первый вариант. Приспособление состоит из винта (рис. 3, о) на конце с вырезом по размерам шпонки 9X14X56 мм. На винт надет стакан, опирающийся на упорный шариковый подшипник (№ 8109).
Для пользования приспособлением нужно надеть винт вырезом на головку шпонки и удалить ее, завинчивая гайку. Стакан упирается при этом в ступицу шкива и удерживает шпонку от прогиба.
Рис. 1. Выколотка для удаления клиновидных шпонок
Рис. 2. Инерционное приспособление для удаления клиновидных шпонок: а — приспособление; б — резьбовой выдергиватель; в — крючок; 1 — выдергиватель; 2 — винт; 3 — стержень; 4 — груз; 5 — упор-ручка; 6 — резьбовой выдергиватель; 7 — контргайка; 8 — крючок
Этим приспособлением можно, например, удалить клиновидную шпонку из соединения главного приводного вала со шкивом комбайна СК-4.
Второй вариант. Приспособление имеет несколько более сложную конструкцию, но зато позволяет удалять шпонки с различными формами головок. Оно состоит из опорного стакана, сваренного из отрезка трубы (рис. 3) и фланца, патрона с приваренной пластиной и зажимным винтом с воротком и силового винта с гайкой. Винт соединен с патроном штифтом и своей резьбовой частью пропущен в отверстие фланца опорного стакана.
Чтобы выпрессовать этим приспособлением шпонку, нужно выдвинуть патрон из стакана, завести головку шпонки за квадратное отверстие стакана, зажать винтом шпонку в этом положении и, вращая гайку, выпрессовы-вать ее. В процессе выпрессовки стакан упирается в деталь, соединенную с валом шпонкой.
Рычажное приспособление состоит из зацепа (рис. 4, а), в который ввернуты рукоятка и винт с резьбой М10.
Чтобы снять шпонку, нужно завести крючок в промежуток между ее головкой и ступицей шкива (рис. 4, б) или звездочки, затем ввернуть винт, нажать на конец Рукоятки рукой и сдвинуть шпонку на себя.
Приспособление из двух полуколец служит для выпрессовки клиновидных шпонок молотильных барабанов комбайнов СК-3 и СК-4.
Приспособление состоит из двух полуколец (рис. 5), в которых прорезаны канавки под размер удаляемых шпонок. (12×8×60 мм). В каждое полукольцо запрессована втулка 5 с внутренней трапециевидной резьбой (18X4) под винты 3.
Шпонку удаляют в такой последовательности: одно полукольцо через окно в остове барабана вводят внутрь него и вставляют в промежуток между головкой шпонки и остовом так, чтобы паз, прорезанный в нем, сел на шпонку. После этого вводят второе полукольцо, соединяют его с первым пальцем, завинчивая винты, выпрессовы-вают шпонку.
Рис. 3. Винтовые приспособления для удаления клиновидных шпонок: а — первый вариант; б — второй вариант; 1 — винт; 2 — стакан; 3 — упорный подшипник; 4 — гайка; 5 — штифт; 6 — патрон; 7 — пластина; 8 — винт; 9 — фланец; 10 — отрезок трубы
Рис. 4. Рычажное приспособление для удаления клиновидных шпонок: а — конструкция; б — применение; 1 — рукоятка; 2 — зацеп; 3 — винт
Рис. 5. Приспособление для удаления клиновидных шпонок: 1 и 2 — полукольца; 3 — винты; 4 — палец; 5 — втулка
Помогите! как снять шпонку
Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
- Уже зарегистрированы? Войти
- Регистрация
Форумы
Активность
Магазин
Важная информация
Чтобы сделать этот веб-сайт лучше, мы разместили cookies на вашем устройстве. Вы можете изменить свои настройки cookies, в противном случае мы будем считать, что вы согласны с этим.
Как снять шпонку с вала
- Главная страница
- Поддержка
- Часто задаваемые вопросы
- Как осматривать маховик и шпонку для определения необходимости замены
Как проверить, требуется ли замена маховика двигателя?
Если вы хотите знать, как заменить маховик, или у вас есть вопросы касательно осмотра, см. руководство шпонки маховика Briggs & Stratton ниже.
Ознакомьтесь со всеми часто задаваемыми вопросами или перейдите в наиболее актуальные разделы:
ОСТОРОЖНО! Всегда читайте руководство(-а) двигателя и оборудования перед запуском, эксплуатацией или обслуживанием двигателя или оборудования во избежание получения травмы или повреждения имущества. Обратитесь к авторизованному дилеру или свяжитесь с компанией Briggs & Stratton, если вы не уверены в какой-либо процедуре или имеете дополнительные вопросы.
Найти все предупреждения об опасности, связанной с двигателем
Прежде чем приступить к работе, убедитесь, что у вас есть подходящие инструменты для ремонта двигателя малого объема:
Что такое маховик двигателя малого объема?
Маховик вашего двигателя малого объема был изначально разработан для сохранения импульса от сгорания, чтобы коленчатый вал вращался между рабочими ходами двигателя.
Маховики современных двигателей малого объема служат и в нескольких других целях. Ребра помогают охлаждать двигатель, распределяя воздух вокруг блока цилиндров. Ребра также продувают воздух через воздушную лопасть на пневматическом регуляторе, поддерживая желаемую частоту вращения двигателя (см. «Система регулятора»). Установленные на внешней поверхности маховика магниты необходимы для зажигания. В двигателях со стартерными двигателями, фонарями или другими устройствами, установленные внутри и снаружи магниты являются основой электрической системы.
Наконец, если нож газонокосилки или культиватора ударяется о камень или бордюр, шпонка маховика может поглотить силу удара, что значительно снижает затраты на ремонт из-за повреждения. Всегда проверяйте на наличие повреждений шпонки и шпоночного паза на коленчатом валу путем снятия маховика. Шпонка из мягкого металла должна устранять люфт между маховиком и коленчатым валом.
Как снять шпонку маховика?
- Этап 1: Отсоедините провод свечи зажигания и закрепите его в стороне от свечи зажигания. Затем ослабьте болты, удерживающие кожух, и снимите кожух.
- Этап 2: Если двигатель оснащен тормозом маховика, снимите крышку и отсоедините внешний конец тормозной пружины
Инструмент — Инструмент для монтажа и демонтажа подшипников, звездочек и шестеренок — Съемники BETEX — Извлекатель шпонок BETEX KZZ
Шпоночные и шлицевые соединения служат для закрепления на валу или оси вращающихся деталей — шестерен, шкивов, муфт и т. п., а также для передачи вращающего момента от вала к ступице детали или наоборот, от ступицы к валу. Для этого на валу и в отверстии насаживаемой на вал детали выполняется паз. Шпонка входит одновременно в оба паза, обеспечивая фиксацию деталей. При снятии звездочек, шестерен, шкивов или разборки шпоночного соединения возникает вопрос — чем извлечь или вынуть шпонку, избежать повреждения вала или самой шпонки? Существует различные способы извлечения шпонки из паза.
BETEX KZZ — патентованное устройство для безопасного удаления или извлечения шпонок из различных валов.
Приспособление для профессионального удаления шпонок из вала.
Betex KZZ экстрактор используется для безопасного удаления застрявших шпонок в валах любого типа, таких как автомобильных, двигательных, воздуходувках, компрессорах, и других.
Предназначен для извлечения шпонок от 5 мм до 35 мм в ширину.
Безопасность при использовании съемника шпонок:
Вам больше не понадобятся молоток и зубило, чтобы снять шпонку.
Преимущества:
- Безопасное и быстрое снятие шпонки;
- Предотвращает травмы;
- Перпендикулярное удаление;
- Исключает повреждение валов или шпонок;
- Валы остаются прямыми;
- Экономит время, труд и расходы;
- Подходит для максимальной ширины-35 мм.
-

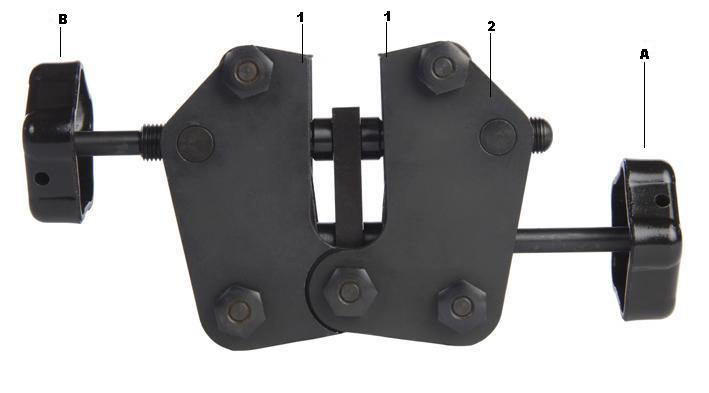

Инструкция по использованию экстрактора шпонок:
-
1. Вращая винт (А) путем перемещения захвата (1) вверх или вниз добейтесь того чтобы он был выровнен с корпусом (2).
-
2. Вращением винта (B), добейтесь соответствие размеру извлекаемого предмета ± 1 мм.
-
3. Поворотом винта (В) крепко зафиксируйте захват.
-
4. Затем поверните винт (А) для извлечения шпонки перпендикулярно валу.
-
5. Поверните винт (А) для перемещения захвата вниз; поворотом винта (B), откройте захват и освободите извлекаемый предмет.
