Как разобрать диодную фару

Как правильно разобрать светодиодную фару: пошаговая инструкция

Если вам требуется разобрать светодиодную фару, но вы не знаете, с чего начать, этот подробный гайд поможет вам разобраться в процессе. Вам понадобятся лишь несколько простых инструментов и немного терпения.

Перед началом разборки освободите место и работайте на чистой поверхности.

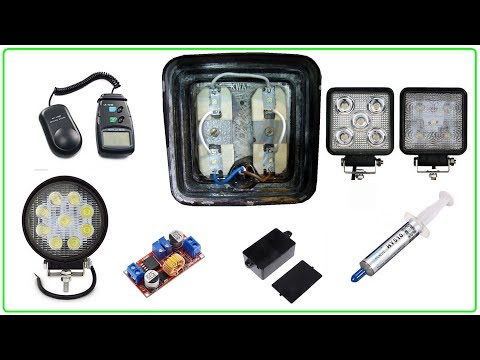

Разбор и переделка светодиодных фар для Нивы/УАЗа/Jeep/Hummer

При разборке фары аккуратно отключите провода, чтобы не повредить их.

Авторынок Армении 11 Ноября 2023!! Ценные Новости смотреть Всем!!

Ключевой шаг при разборке светодиодной фары — удаление крышки или стекла для доступа ко всем компонентам.

Зачем AZELIT наносят на Фары? Новые АвтоХитрости или чушь? Проверим!

Фиксирующие винты могут быть скрыты под накладками или резиновыми прокладками, их также следует снять.

РМ 500, 650, 800, LED фара 48w разборка, ремонт, обслуживание

Перед тем, как разобрать светодиодную фару, обязательно запишите или сфотографируйте последовательность снятия деталей, чтобы потом собрать всё правильно.

Светодиодная фара 27W. Рабочий свет. Экономия китайцев и последствия! Телепортация)

Если возникли сложности в процессе разборки, обратитесь к инструкции, включенной в комплектацию вашей фары.

Как разобрать условно неразборные фары на жестком герметике без резки и повреждения канта

При разборке обращайте внимание на мелкие детали, чтобы не потерять их и не повредить.

как за 2 минуты разобрать светодиодный прожектор.

Используйте правильные инструменты, такие как отвертки разных размеров и пинцет, чтобы упростить процесс разборки светодиодной фары.

Не сильно давите на детали при разборке, чтобы не повредить их.

После разборки фары не спешите собирать ее обратно — проведите инспекцию и очистку каждого компонента.

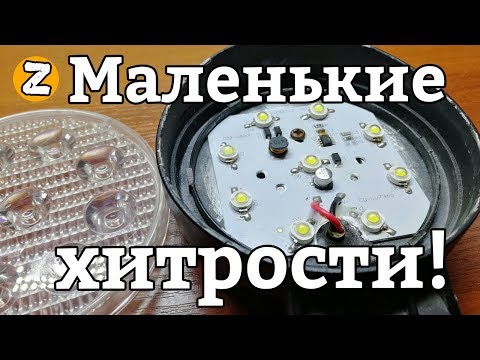

LED фары, ремонт и тюнинг, замена светодиодов Cree XP-G2

Как восстановить диодную фару своими руками

Диодные фары в современных автомобилях стали популярными благодаря своей яркости и долговечности. Однако, как и любое электронное устройство, они могут выйти из строя со временем. Если ваша диодная фара перестала работать, не спешите сразу покупать новую. В этой статье мы рассмотрим полезные советы и инструкции по ремонту диодной фары, которые помогут вам сэкономить деньги и время.

Первым шагом при ремонте диодной фары — это выявить причину поломки. Неработающая фара может быть связана с несколькими проблемами, такими как перегоревший диод, сломанное соединение или повреждение провода. Используйте мультиметр, чтобы проверить состояние каждого диода и проверьте провода на наличие повреждений.

Если вы обнаружили перегоревший диод, вы можете попытаться его заменить самостоятельно. Найдите аналогичный диод в магазине или онлайн-ресурсе и следуйте инструкции по замене. Не забудьте отключить питание перед заменой диода и не забывайте о положительном и отрицательном полюсах.

Если причина неработающей диодной фары — сломанное соединение или повреждение провода, вам потребуется инструмент для удаления изоляции провода и лоток для пайки. Отрежьте поврежденную часть провода и очистите его от изоляции. Затем прокалывайте цепь и паяйте провод в пустой клемме или замените поврежденную клемму.

Как починить диодную фару:

Диодные фары стали очень популярными среди автомобилистов благодаря своей яркости и долговечности. Однако, как и любые другие электронные устройства, они могут выйти из строя. В этом случае не обязательно сразу покупать новую фару, ведь ее можно починить самостоятельно.

Перед тем, как начать починку, проверьте, не вызвано ли неисправностью просто неправильное подключение. Убедитесь, что фара правильно смонтирована, провода надежно подключены и нет обрывов.

Если фара все равно не работает, то скорее всего проблема связана с выходом из строя светодиодов. Для их замены вам потребуется набор инструментов и запасные светодиоды.

Для начала отсоедините фару от питания, чтобы избежать поражения электрическим током. Затем удалите крышку или откройте корпус фары. Обычно он закреплен винтами или зажимами.

Внимательно рассмотрите плату светодиодов. В большинстве случаев вы увидите, что несколько светодиодов не светятся или имеют проблемы с контактами. Если есть свободные запасные светодиоды, замените их по одному, следя за положением анода и катода.

Если у вас нет запасных светодиодов, вы можете попробовать починить их. Очистите контакты светодиода от окислов, используя специальную жидкость или насадку на паяльнике. Также проверьте, есть ли обрывы в проводах, подключенных к светодиодам, и при необходимости замените их.

После того, как все светодиоды заменены или отремонтированы, аккуратно соберите фару и убедитесь, что все детали надежно закреплены. Затем подсоедините фару к питанию и проверьте ее работоспособность. Если все сделано правильно, она должна засветиться.

Не забывайте, что починка диодной фары требует некоторых навыков работы с электроникой и инструментами. Если у вас нет опыта в этой области, лучше обратиться к специалистам.

Полезные советы для диагностики

Если ваша диодная фара перестала работать, важно правильно определить причину поломки, прежде чем приступить к ее ремонту. Вот несколько полезных советов для диагностики проблемы:

1. Проверьте подключение и провода. Убедитесь, что фара правильно подключена к источнику питания и что провода не повреждены или отсоединены. Проверьте соединения и в случае необходимости закрепите их.

2. Проверьте предохранители. Диодные фары обычно оснащены предохранителями, которые защищают их от повреждений. Проверьте целостность предохранителей и замените их при необходимости.

3. Проверьте аккумуляторную батарею. Если фара работает от аккумулятора, проверьте его заряд. Убедитесь, что батарея полностью заряжена и нет неисправностей с ее подключением.

4. Проверьте переключатель. Переключатель включения/выключения фары может быть поврежден или замыкаться. Проверьте его работу и при необходимости замените.

5. Проверьте саму фару. Если вы исключили все возможные внешние причины поломки, возможно, проблема кроется непосредственно в самой фаре. Для этого может потребоваться разборка и проверка компонентов. Если вы не уверены в своих навыках, лучше обратиться к специалисту.

Эти советы помогут вам определить причину поломки диодной фары и принять меры по ее ремонту. Помните, что безопасность всегда должна быть на первом месте, поэтому при работе с электроникой всегда соблюдайте меры предосторожности.

Необходимые инструменты для ремонта

Для ремонта диодной фары вам понадобятся определенные инструменты. Вот список основных инструментов, которые могут понадобиться вам:

1. Отвертка с различными насадками.

Для снятия крышки фары и доступа к диодам вам понадобится отвертка. Убедитесь, что у вас есть набор отверток с различными насадками, чтобы соответствовать размеру и типу крепежа фары.

2. Пинцет.

Пинцет может быть полезен при удалении мелких деталей внутри фары. Он поможет вам удерживать и перемещать диоды, если они требуют замены.

3. Паяльная станция.

Для пайки или замены диодов вам понадобится паяльная станция. Убедитесь, что ваша паяльная станция имеет регулируемую температуру, чтобы избежать перегрева или повреждения фары.

4. Мультиметр.

Мультиметр поможет вам проверить ток и напряжение на различных компонентах фары. Это очень полезный инструмент для диагностики проблем и определения точного местоположения неисправностей.

5. Запасные диоды и компоненты.

Возможно, вам понадобятся запасные диоды и другие компоненты для замены поврежденных или неисправных элементов в фаре. Убедитесь, что у вас есть необходимые запасные части, прежде чем приступать к ремонту.

С помощью этих инструментов вы будете готовы ремонтировать диодные фары и возвращать им их функциональность и яркость.

Как разобрать диодную фару

Доброго времени суток уважаемые читатели!
Внезапно перестала светиться диодная фара, думаю всему виной влага попавшая внутрь корпуса фары.
Чтобы добраться до печатной платы с диодами нужно умудриться снять стекло-рассеиватель, китайцы его крепят не на герметик а на эпоксидку! чтобы никто ее не обслуживал а покупал новую… в этому случае остается только резать ее дремелем, мне же повезло больше, эпоксидки было мало и она вся от старости рассохлась:) орудовал простой отверткой, но в 2 местах таки покоцал пластиковое стекло… ну а дальше смотрите фото

удалось ковырнуть отверткой, повезло! Ура! стекло снято! с помощью цифрового мультиметра в режиме прозвонки диодов проверяем целостность диодов, плюсовой щуп прибора соответсвенно на плюс:) при этом диод начинает светиться:)) в моем случае из 9 диодов сгорели 4! Кстати! при отпаивании неисправных светодиодов, после того, как отпаяете ножки, надо будет тонкогубцами зажать и разрушить весь пластик диода, останется только металлическое основание в виде шайбочки, его нужно паяльником нагреть и нажать в бок, китайцы диоды к плате основанием припаяли оказывается… Как вы, наверное, все заметили:) получилось как гирлянда, дело в том что в наличии у меня были только диоды теплого свечения:) но мне показалось что так даже приятнее светить стало, в планах другую фару аналогично пропаять чтобы было одинаково:))) Собрал все назад, стекло посадил на прозрачный сантехнический герметик, дабы потом если что, можно было легко снять стекло и запаять новые диоды! P.S. под диоды клал малехо термопасты чтобы было нормальное охлаждение через радиатор

Как разобрать диодную фару

Вот такая вот фара, ставят на грузовую и спецтехнику.
Питание 12-24 защита от переполюсовки стоит
В большинстве случаев где продают везде указанно что стоят 3w светодиоды, но на деле оказываеться что много где и 1w ставят а продают за 3w
Вот в этом проблема и заключаться
Ведь если схема расчитана 1w а я поставлю 3w то это еще куда нишло, но все равно ерунда получиться ну а если на оброт то диоды просто скорят
А фото драйвера лучше не получаеться сделать на телефон.
Вообще на телефонк можно рассмотреть но при загрузке я так понимаю качество хуже, но если нужно то данные могу написать

Th28A
A05A
Ch7409.1-D
На драйвере вот такая маркировка в такой последовательности как написал

А на задней стороне ничего нет, просто полностью алюминевая пластина которая играет роль радиатора

Как разобрать диодную фару?

solaris, А собственно речь шла о качественном продукте (ЛЮБОМ) и гарантии, которая выполняется на раз.

. что до БРЭНДА PROLIGHT , каждый выбирает что ему видеть, а что нет

Деннис, не факт, когда влаги много его разорвет на фиг внутри Видели такое ни раз
Но сама идея верная, реализуется уже многими компаниями (впервые была применена 5лет назад компанией VISION X).

Ремонт китайской светодиодной фары

Принесли мне в ремонт очередную одноразовую побрякушку – светодиодная фара называется.

Продавец, по словам заказчика, уверял, что мощность фары 75Вт (25х3Вт), отработала фара меньше года на бульдозере (разумеется, не круглосуточно).

Одноразовая, это потому, что стекло влито на эпоксидку, как и сама плата с светиками. Разобрать такое чудо без последствий не получится, поэтому предупредил заказчика о последствиях и нарушениях эстетики изделия и, получив согласие в виде обреченного взмаха руки, взялся за работу.

Иногда, такие фары удается вскрыть, разогрев корпус строительным феном и процарапав слой размягченного полимера, в данном случае этот номер не прошел – смолы производитель не пожалел. Пришлось спиливать стекло по контуру дремелем.

Вскрытие и проверка выявили следующее:

1. Все светодиоды имеют потемнение от перегрева.

2. Ушли в обрыв 7 светиков

3. Испустили волшебный дым 2 драйвера PT4115

4. Проводники под драйверами выгорели до основания

5. Замеры «живых» светодиодов показали, что их мощность равна…. 1Вт. (3,2Вх300мА)

6. В драйверах использованы резисторы 0,09 Ом, что дает 1,1А на две параллельные цепочки светиков (номинал резистора Rs вычисляется по формуле: Rs = 0.1 / Iout (A)), т.е. по 550мА на цепь. И это для одноватника.

alt=»2″ />

Не удивительно, почему они потемнели, удивительно, почему так долго проработали! Впрочем, радиатор фары имеет солидные размеры, что и позволило светикам продержаться до конца гарантийного срока на фару.

Сгоревшие светики заменил на качественные светодиоды фирмы Epistar.

Один из сгоревших драйверов PT4115 удалось припаять к остаткам дорожек, а второй пришлось заменять аналогом на отдельной плате – дорожки полностью выгорели.

В таких случаях, я часто использую подходящий готовый драйвер, в данном случае использовал драйвер 12-24В 450мА.

Плату драйвера задул в термоусадку и проводами соединил с питанием и светиками.

После успешных испытаний, закрепил стекло толстым слоем автомобильного герметика. Как показывает практика, такое крепление достаточно долговечно. Правда, об эстетике можно забыть, но трактор старый, пыльный, на нем такая конструкция будет вполне гармонично смотреться!

Похожие публикации:

1. Как разобрать насадку блендера
2. Как сделать чтобы птф моргали вместе с дальним
3. Как крепится руль велосипеда к вилке
4. Какое сопротивление у компьютерных колонок

Как разобрать фару: пошаговое руководство для начинающих

Фары играют ключевую роль в обеспечении безопасности движения автомобиля. От их исправности и правильной регулировки зависит хорошая видимость дороги в темноте. Иногда возникает необходимость разобрать фару — для замены перегоревшей лампы, поврежденного рассеивателя, установки дополнительных компонентов.

Большинство водителей избегают самостоятельной разборки фар из-за сложности конструкции и опасений что-то повредить. Но этот процесс вполне по силам даже начинающему автолюбителю, если изучить основные принципы и действовать аккуратно по инструкции.

В этой статье мы подробно рассмотрим как разобрать фару своими руками — от подготовки инструментов до проверки работоспособности после сборки.

1. Подготовка к разборке фары

Прежде чем приступить непосредственно к разборке, необходимо выполнить ряд подготовительных действий.

Инструменты для разборки фары

Подготовьте следующие инструменты, которые могут потребоваться:

• ключ торцовый или рожковый для откручивания болтов крепления;
• отвертка крестовая;
• плоская отвертка или специальный пластиковый инструмент для разделения склеенных поверхностей;
• фен строительный или тепловая пушка;
• защитные перчатки.

Меры предосторожности при разборке фары

Чтобы избежать повреждений, придерживайтесь следующих мер:

1. Разбирайте фару на чистой ровной поверхности, желательно покрытой мягкой тканью.
2. Для защиты от царапин надевайте перчатки.
3. Не касайтесь пальцами стекла фары и отражателя.
4. Не применяйте избыточную силу, чтобы не сломать фиксаторы и защелки.

Последовательность действий перед разборкой

Прежде чем откручивать саму фару необходимо:

1. Снять передний бампер, если он препятствует доступу к фаре.
2. Открутить болты крепления фары к кузову автомобиля.
3. Отсоединить разъемы электропроводки от фары.
4. Демонтировать фару и положить ее на рабочую поверхность.
5. Тщательно промыть и просушить фару перед разборкой.

Теперь можно приступать к непосредственному процессу разборки фары.

2. Особенности конструкции фар

Современные фары имеют довольно сложную конструкцию. Рассмотрим основные особенности, влияющие на разборку.

Типы соединений деталей

В большинстве фар применяется клеевое соединение между корпусом и рассеивателем (прозрачная часть фары). Реже используются пластиковые защелки. Некоторые модели дополнительно оснащены металлическими скобами по периметру.

Внутренние компоненты фары

Помимо внешнего корпуса и рассеивателя, в конструкцию фар входят:

• Лампы освещения
• Патроны с проводами и разъемами
• Отражатели и рассеивающие линзы
• Вентиляционные отверстия и трубки

При разборке фар особое внимание нужно уделить этим хрупким компонентам, чтобы не повредить их.

3. Способы разъединения корпуса и рассеивателя

Самым ответственным этапом при разборке фар является разделение склеенного соединения между корпусом и рассеивателем. Это можно сделать двумя способами — с помощью нагрева фена или в духовке.

Прогрев феном

Этот способ довольно рискованный, так как температура горячего воздуха строительного фена может достигать +500°С. При такой температуре пластик рассеивателя быстро плавится.

Пошаговая инструкция прогрева феном:

1. Установите минимальную температуру на фене.
2. Держите фен на расстоянии 10-15 см от фары.
3. Равномерно прогревайте по периметру клеевое соединение в течение 1-2 минут.
4. Аккуратно попытайтесь вставить пластиковый инструмент в шов.
5. Повторяйте нагрев до разъединения на одной стороне, затем на другой.

К достоинствам этого способа можно отнести хороший контроль зоны нагрева. Недостатком является риск перегрева и повреждения рассеивателя.

Прогрев в духовке

Более безопасный, но менее контролируемый способ — разогрев фары в духовке. Рекомендуемая температура составляет 100-120°С.

1. Установите температуру 100-120°С.
2. Поместите фару в центр духовки.
3. Выдержите 8-20 минут для размягчения клея.
4. Достаньте фару и разделите склеенные поверхности пластиковым инструментом.

К достоинствам этого способа относится безопасность для пластика и более равномерный нагрев. К недостаткам — сложность контроля температуры и времени нагрева.

4. Удаление оставшегося клея-герметика

После разделения склеенных поверхностей, необходимо очистить их от остатков старого клея или герметика. Для этого применяют специальные химические составы.

Материалы и инструменты для удаления клея

Подойдут такие варианты:

• Ацетон
• Растворители клеев на основе нитро
• Смывки для удаления клея и герметика

• Кисти или тампоны
• Емкости под составы
• Защитные очки и перчатки

Для доступа в труднодоступные участки удобно применять изогнутые пластиковые ножи или металлические скребки.

Пошаговая инструкция удаления остатков клея

1. Нанесите состав на загрязненный участок при помощи кисти или тампона.
2. Подождите 1-2 минуты для воздействия химии.
3. Аккуратно соскребите размягченный клеяй с помощью пластикового ножа.
4. При необходимости повторите обработку до полного удаления загрязнений.
5. Протрите очищенные поверхности чистой ветошью.

Будте аккуратны с химическими составами и наносите их точечно во избежание повреждения пластика фары.

После удаления старого клея можно переходить к герметизации склеиваемых поверхностей перед сборкой фары.
