Как поставить электростеклоподъемники на ваз 2107

Как установить электростеклоподъемников на ВАЗ 2107: установка и замена, схема стеклоподъемника

Электрические стеклоподъемники (ЭСП) сегодня ставятся повсеместно практически на все модели современных автомобилей. Те владельцы авто, в которых нет ЭСП, часто устанавливают эти устройства на свои машины, особенно эта практика часто встречается среди автовладельцев ВАЗ. Как установить электростеклоподъемники на ВАЗ 2107, и какие неисправности могут произойти в их работе — узнайте из этого материала.

Устройство стеклоподъемников «Семерки»

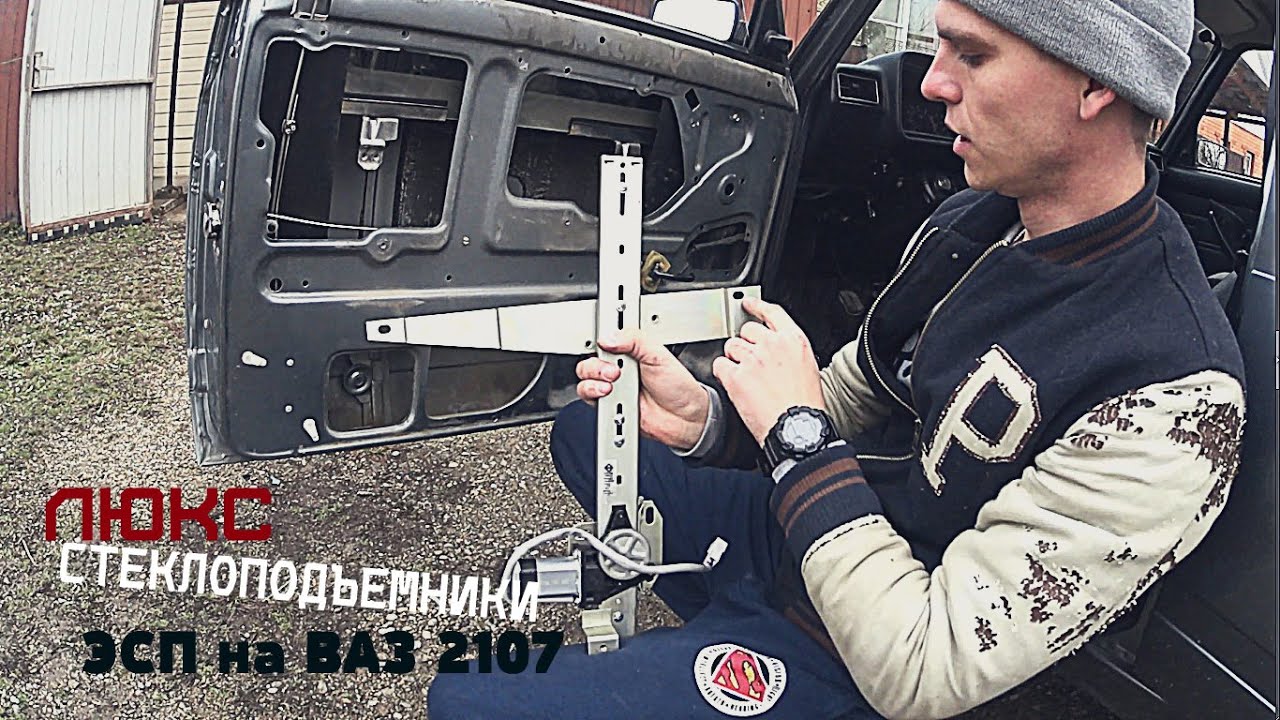

Как установить электро стеклоподъемники на ВАЗ 2107, какую схему использовать, как поменять ЭСП своими руками, в каких случаях требуется ремонт?

Ответы на эти вопросы мы дадим ниже, а для начала давайте ознакомимся с устройством механических СП:

• рукоятка, при помощи которой можно поднять и опустить стекло;
• отделочная втулка со специальным местом для рукоятки;
• так называемая розетка ручки;
• механизм подъема и опускания стекол;
• нижний и верхний ролики;
• фиксирующие пластины;
• крепежные болты для пластины, а также болты и гайки для фиксации нижнего ролика;
• трос, с помощью которого осуществляется открытие и закрытие стекол;
• специальный кронштейн, который фиксирует стекло в одном положении;
• натяжной ролик.

Что касается электрических СП, то в данном случае устройство включает в себя также блок управления с кнопками, привод или мотор-редуктор, а также электроцепь, соединяющую все элементы.

Возможные неисправности и способы их устранения

В случае с механическими СП неисправностей может быть не так много, все они обусловлены механическими повреждениями системы. К примеру, это может быть износ роликов, кронштейнов, обрыв тросика и т.д. Гораздо сложнее ситуация обстоит с электрическими системами, поскольку они оснащаются более сложными элементами. Из признаков неисправностей ЭСП можно выделить либо полный отказ от работы стеклоподъемников, либо их неполноценная работа, а также шумность.

По каким причинам могут произойти неисправности:

1. Повреждения проводки подключения, обрыв кабеля, пробой изоляции. Если проводка по каким-то причинам повреждается, то на электродвигатель ЭСП не сможет поступать сигнал о том, что нужно открыть или закрыть стекло. В случае с пробоем изоляции возможна утечка тока, поэтому ЭСП будут работать слишком медленно или прерывисто. Иногда причина обусловлена недостаточным контактом электроцепи с устройством. Поврежденные провода нужно поменять на новые, если окислились контакты, то их надо прочистить или также поменять.
2. Выход из строя электродвигателя системы. При поломке моторчика редуктора ЭСП вовсе откажутся работать, такая неисправность обычно проявляется через несколько лет интенсивного использования устройств. Сам привод можно попробовать поменять или отремонтировать, сложность ремонта зависит от неисправности.
3. Неполадки в работе блока управления, на котором расположены кнопки. В том случае, если отказываются функционировать сразу все ЭСП, это может свидетельствовать о том, что вышел из строя управляющий модуль. Не исключено, что причина заключается в повреждении контакта с бортовой сетью автомобиля, также неисправностям подвержена и схема, расположенная внутри блока. Если произошло такое, что не работает только один ЭСП или несколько, то скорей всего, неисправность нужно искать в плохом контакте управляющей клавиши с электрической сетью. Нужно проверить возможное наличие окисления и удалить его.
4. Перегорание предохранительного устройства, которое отвечает за функционирование ЭСП. Эта деталь может располагаться в соответствующем блоке в моторном отсеке или на участке цепи питания от стеклоподъемников до аккумуляторной батареи. Если причина кроется в перегорании, то устройство подлежит замене.
5. Износ роликов или шестеренок. Неисправности такого плана связаны с долгим и интенсивным использованием ЭСП. Со временем зубчики шестерни могут быть повреждены из-за износа, обычно такие устройства не подлежат ремонту, их нужно только менять (автор видео — Саня Качан).

Процесс демонтажа и замены устройства

Как снять и произвести замену механических СП на электрические? Перед тем, как поставить ЭСП, нужно учесть, что это — задача не из легких, она потребует немало сил и времени. Поэтому перед тем, как начать замену, подумайте — сможете ли вы ее выполнить. Если сомневаетесь в этом, то лучше доверьте дело специалистам.

Итак, как производится снятие механических и установка электрических СП:

1. Для начала необходимо полностью опустить СП до упора вниз, после чего производится снятие ручки. Для демонтажа рукоятки следует отсоединить стопорную шайбу, расположенную между обшивкой двери и самой рукояткой. Чтобы сделать это, вам необходимо раздвинуть края шайбы, используя отвертку с плоским наконечником, после чего вывести ее из зацепления с рукояткой.
2. После этого производится демонтаж дверной обивки на каждой двери. Сделав это, вы сможете увидеть технологическое отверстие и получить доступ к конструктивным элементам СП. Используя гаечный ключ на 10, вам надо будет открутить винт, который крепит натяжной ролик. Болт откручивается таким образом, чтобы его можно было отодвинуть и ослабить натяжение троса. Когда трос ослабнет, его также надо демонтировать с роликов.
3. Затем, применяя гаечный ключ на 8, надо выкрутить три гайки, которые фиксируют механизм открытия и закрытия стекол. После откручивания этот механизм демонтируется через технологическое отверстие аналогичным образом, как вы снимали трос. Если демонтаж механизма невозможен, вам надо будет выкрутить гаечным ключом на 10 гайку, которая крепит направляющие стекол и отодвинуть.
   Когда старый механизм СП будет демонтирован, вам также надо будет отвернуть четыре самореза, которые фиксируют стекло к тросику. Когда все эти действия будут выполнены, можно считать процедуру демонтажа оконченной, теперь можно устанавливать новые СП или заняться ремонтом старых. Перед тем, как установить ЭСП, нужно убедиться в том, что все составляющие компоненты полностью исправны. Если в результате диагностики будут обнаружены дефекты, то поврежденные детали меняются на новые.
4. Что касается непосредственно установки, то перед выполнением процесса нужно внимательно ознакомиться с мануалом по монтажу и подключению, она должна идти в комплекте. Для того, чтобы не допустить возможных замыканий в бортовой сети в ходе выполнения работ, желательно отключить аккумуляторную батарею, для этого откройте капот и сбросьте клемму.
5. Далее, стекло необходимо поднять в самый верх до упора и закрепить его в таком положении, для этого может использоваться скотч. После этого вам надо будет выбрать место для установки привода, как правило, его устанавливают в нижней части проема в двери. Приложите к будущему месту установки привод и сделайте разметку для крепежных элементов. Используя дрель, вам надо будет просверлить соответствующие отверстия.
6. Затем производится установка электрического двигателя в выбранное место монтажа, устройство крепится в двери. Обычно комплектация ЭСП идут саморезы для установки, но мы рекомендуем использовать не их, а гайки с шайбой гровером для более надежного крепления.
7. Когда привод будет установлен, необходимо будет положить две гайки между дверью, а также кронштейнами этого двигателя. Это позволит избежать возможного перетирания тросика по окантовке при использовании ЭСП. Непосредственно сам тросик укладывается на штатное место между роликами. В соответствии с инструкцией необходимо, чтобы патрубки от тросов пересекались внутри двери. Если речь идет о реечном механизме, то разумеется, этот момент можно не учитывать.
8. На следующем этапе необходимо подобрать место для монтажа управляющих кнопок. Оптимальнее всего будет установить их на центральную консоль либо на ручку открытия двери. В месте установки кнопок нужно будет проделать соответствующие их размеру отверстия.
9. Когда будет установлена планка, стекло необходимо будет полностью опустить вниз и зафиксировать его на установочной рейке. На этом этапе нужно быть предельно аккуратным, поскольку есть вероятность повреждения хрупких элементов.
10. После выполнения этих действий производится подключение проводки. Вам также надо ознакомиться с инструкцией по подключению, она входит в комплектацию. Подключение всех компонентов осуществляется в соответствии со схемой. Для начала проводку следует подвести к центральной консоли салона авто через специальный гофрированный шланг, который защитить проводку от внешних воздействий. Подключение проводов обычно осуществляется к цепи питания прикуривателя, но если вы не хотите нагружать эту цепь, то можно уложить отдельный кабель к аккумулятору.
11. Затем через отверстия для клавиш управления в центральной консоли необходимо вывести проводку, подключить устройства к электроцепи и установить их в посадочном месте. Когда вы будете подключать силовой контур системы к электрической сети вашего ВАЗ 2107, необходимо в обязательном порядке защитить цепь предохранительным устройством. При этом желательно, чтобы электрическими стеклоподъемниками можно было управлять при запущенном двигателе, это позволит сохранить заряд аккумулятора.
12. Проводка, которая укладывается в салоне, обязательно должна быть заизолирована при помощи пластмассовых трубок. Когда укладка и подключение проводки будет завершено, нужно подключить обратно АКБ и проверить работоспособность механизма, а если есть необходимость, то произвести его регулировку. Для этого поднимите стекло максимально вверх и удостоверьтесь в том, что любые зазоры отсутствуют. Когда регулировка будет завершена, необходимо установить на место облицовку от дверей, все действия по сборке осуществляются в обратной последовательности. На том месте, где была установлена ручка, нужно установить специальную заглушку.

Как установить электростеклоподъемники на ВАЗ 2107: пошаговая инструкция

ВАЗ 2107 – это популярная и надежная модель автомобиля, которую многие владельцы стремятся модернизировать. Одним из важных улучшений, которые можно сделать, является установка электростеклоподъемников. В этой статье я расскажу вам, как правильно поставить электростеклоподъемники на ВАЗ 2107. Для этого я подготовил пошаговую инструкцию, которая поможет вам осуществить данную задачу.

Необходимые инструменты и комплектация

Перед тем, как приступить к установке электростеклоподъемников, убедитесь, что у вас есть все необходимые инструменты. Для этой работы вам понадобятся:

• Комплект электростеклоподъемников, включающий передние и задние механизмы подъема, левую и правую панели, кнопки управления и провода.
• Набор ключей, отверток и плоскогубцев.
• Установочные крепления и болты, если они не входят в комплект электростеклоподъемников.

Пошаговая инструкция по установке

1. Подготовка автомобиля.

Перед установкой электростеклоподъемников необходимо подготовить автомобиль. Отсоедините отрицательный полюс аккумулятора, чтобы избежать короткого замыкания.

2. Установка передних электростеклоподъемников.

Снимите обшивку двери и дверной панели с помощью отверток и плоскогубцев. Установите передние механизмы подъема, следуя инструкции, прилагаемой к комплекту электростеклоподъемников.

3. Установка задних электростеклоподъемников.

Снимите задние обшивки салона и дверей. Установите задние механизмы подъема, также следуя инструкции из комплекта электростеклоподъемников.

4. Подключение проводов и кнопок управления.

Осталось только подключить провода от электростеклоподъемников к кнопкам управления, расположенным на дверной панели. Тщательно прокладывайте провода, чтобы избежать короткого замыкания.

5. Проверка работы и финальные штрихи.

Подключите отрицательный полюс аккумулятора и проверьте работу электростеклоподъемников. После этого установите обратно обшивки и панели, убедившись, что все работает исправно.

Вывод

Установка электростеклоподъемников на ВАЗ 2107 может быть некоторым трудоемким процессом, но с помощью этой пошаговой инструкции вы справитесь с данной задачей. Учитывайте все моменты, следуйте инструкции, и через некоторое время вы сможете наслаждаться удобством электростеклоподъемников в вашем автомобиле.

Самостоятельно ставим стеклоподъемник на свою любимую «ласточку» седьмой модели

Пошаговая установка стеклоподъемников на ВАЗ 2107: инструкция

В настоящее время автомобиль является не роскошью, а скорее необходимостью. Ведь именно на машине многим приходится добираться до работы, да и привести продукцию с собственной дачи на личном авто намного проще и выгоднее.

К сожалению, комфорта и удобства без электрического подъемника стекла довольно проблематично получить. А ведь практически все так называемые классические отечественные модели ВАЗов предоставлялись покупателям только в таком варианте. В итоге стекла – как на водительской двери, так и на пассажирских – можно было открывать исключительно при помощи ручных подъемников, что, естественно, неудобно и непрактично. Стеклоподъемники в электрическом варианте исполнения производители не устанавливали, как в восьмых, так и в девятых моделях жигулей, а ведь именно эти автомобили считались самыми востребованными.

Владельцам «классических» моделей можно самостоятельно изменить такую ситуацию, ведь установка стеклоподъемников, к примеру, на ВАЗ-2107, если будет осуществляться строго по инструкции, не вызовет особых проблем и сложностей. Как правильно и в какой последовательности специалисты рекомендуют устанавливать стеклоподъемники на переднюю дверь ВАЗ-2107, проанализируем далее.

Поэтапный процесс установки

Имея в собственном арсенале необходимый комплект инструментов, каждый владелец автомобилей сможет самостоятельно модернизировать подъемник автомобильного стекла. Приобрести такой механизм довольно просто, обратившись для этого в специализированные магазины. Но чтобы ЭСП прослужил верой и правдой долгое время, выбор следует отдать надежным и проверенным производителям. По мнению опытных водителей, самыми качественными стеклоподъемниками считаются:

Для работы можно задействовать как планочные или реечные стеклоподъемники, так и работающие при помощи троса.

Устанавливая ЭСП на ВАЗ-2107, лучше всего приобретать реечный вариант, который подойдет как для левой, так и для правой передней двери. Схема сборки, ознакомиться с которой можно на интернет-ресурсе, поможет точно произвести сборку всего механизма.

Устанавливаем ЭСП в следующей последовательности:

• переднюю дверь изнутри салона следует разобрать;
• используя отвертку, снимается ручка подъемника стекол;
• расслабляется фиксация автомобильного замка;
• 3 крепежа, удерживающих подлокотник, отворачиваются;
• снимается как дверная, так и верхняя часть обшивки;
• используя ключ размером на 8, отвинчиваются все фиксирующие болты;
• удаляется направляющая планка стекла;
• автомобильная дверь полностью снимается;
• используя отвертку, отвинчиваются 4 крепежа, которые фиксируют механизм к стеклу;
• расслабляется гайка, контролирующая натяжку троса подъемника;
• стеклоподъемник вынимается с ячейки;
• в автомобильной двери высверливаются отверстия, в количестве 2-х штук, диаметр которых 6 мм;
• отверстия располагаются на одной плоскости;
• моторедуктор должен быть зафиксирован на месте снятого заводского подъемника. Для фиксации используются крепежи, которые идут в комплекте с ЭСП;

используя штатные крепежи к электрическому подъемнику, фиксируются держатели автомобильных стекол;
провода аккуратно выводятся через установленный подъемник. Кнопку включения можно установить, как на панели двери, так и по центру подлокотника.

На этом этап установки ЭСП на ВАЗ-2107 впору считать законченным. Владельцам авто останется только собрать комплектующие двери в обратной последовательности.

Как можно убедиться, ознакомившись с данной статьей, процесс установки ЭСП довольно прост и понятен. Если же какие-то затруднения возникнут при работе, на помощь автовладельцам придет видеоинструкция в виртуальном мире, которую проводят настоящие профессионалы своего дела.

Демонтаж стеклоподъёмника на ваз 2107

Многих новичков-автолюбителей ставит в тупик задача – как установить стеклоподъемники на ваз 2107. Для этого необходимо в первую очередь научиться разбирать этот механизм. Ниже следующая инструкция будет вам в помощь при решении данной задачи. Разборка выполняется в таком порядке:

• Прежде всего, необходимо опустить стекло вниз до упора.
• Далее нужно снять ручку подъёма стекла. Для этого необходимо отсоединить стопорную разрезную шайбу, которая находится между ручкой и облицовочной втулкой. Эта процедура выполняется с помощью плоской отвёртки, с помощью которой раздвигаются разрезанные края шайба и затем шайба выводится с зацепления.
• Затем снимаем декоративную накладку на двери и тем самым получаем доступ к технологическому проёму в двери.
• Ключом R10 отвинчиваем болт крепления натяжного ролика, но делаем это не до конца. Сместив натяжной ролик, ослабляем натяжение троса.
• Снимаем с роликов трос.
• Ключом R8 отвинчиваем гайки крепления подъёмного механизма. Их 3 штуки.
• Затем, через технологический проём в двери, изымаем механизм.

Разборка завершена. Далее необходимо произвести дефектацию и принять решение. В случае если наблюдаются серьёзные повреждения – механизм необходимо заменить. Установка механизма производится в обратном порядке.

Примечание: Концы троса, в том месте, где они входят в сам механизм, обязательно нужно зафиксировать с помощью проволоки. Это очень поможет при установке подъёмника.

Электростеклоподъёмник

• Первое, что необходимо сделать — это различить сторону стеклоподъёмника, правая и левая стороны отличаются друг от друга.
• Далее проверяем крепление стекла к кронштейну стекла, оно должно быть прочным, иначе замените необходимые детали.
• Крепим переходную пластину на кронштейны стекла, для этого понадобятся болты М5 и стопорные шайбы.
• Приваренные гайки должны смотреть на наружную панель дверей.
• Сверлим отверстия D=8, так как показано на приведённой ниже схеме.
• Крепим стеклоподъёмник болтами М6 через стопорные шайбы.

Далее переходим к разводке проводов, для этого необходимо приобрести кнопки стеклоподъёмников, которые в комплекте с механизмом не поставляются. Подключение необходимо произвести согласно схемы:

Массу прикручиваем к корпусу автомобиля, постоянный ток +12 вольт с обязательным разрывом на предохранитель пускаем на постоянный ток, а дополнительный провод на габаритные огни.

В общем-то установить стеклоподъёмники на «семёрку» не так уж и сложно, процесс совершенно простой и понятный.

Моя первая машина как раз была ВАЗ 2107, я пару раз выполнял эту работу, причём самостоятельно.

Перед тем как установить новые стеклоподъёмники, необходимо снять старые.

Скажу сразу стеклоподъёмники на «семёрки» снабжены дополнительным натяжным колёсиком (роликом), если Вы снимали стеклоподъёмники на «Жигулёвской» классике, то помните что там три ролика, в «семёрке» их четыре, ибо конфигурация стекла другая (нет так называемой «форточки»).

Открываем дверь автомобиля.

Теперь нам необходимо снять ручку подъёмника (под декоративной накладкой, есть стопорная шайба, работаем отвёрткой с плоским «жалом»).

Ручку убрали (стекло должно быть опущено вниз до упора) теперь снимаем декоративную накладку (она на пластиковых защёлках, подставляем отвёртку и без особых усилий и фанатизма отщёлкиваем.

Вот и всё перед нами механизм стеклоподъёмника.

Берём в руки ключ на десять (насколько я помню), нам надо открутить болт который крепит натяжной ролик, послабляем его

Теперь надо снять механизм крепежа нужен ключ на восемь, увидите три гайки, они находятся в районе крепления ручки стеклоподъёмника (втулка со шлицами).

Стекло которое мы опускали ранее, теперь надо чуть приподнять и вынуть весь механизм стеклоподъёмника.

Установка в обратной последовательности, тут всего несколько советов, обязательно смажьте тросик стеклоподъёмника перед установкой.

Не забудьте тросик стеклоподъёмника натянуть с помощью натяжного ролика, оттяните его до упора, зафиксируйте гайкой и проверьте весь механизм на работоспособность (стекло должно опускаться и подниматься плавно, без всяких «тормозов» и резких движений.

Когда механизм сломался – ваши действия?

При поломке стеклоподъемника в автомобиле ВАЗ 2107 не составит труда ее устранить. Характер поломки зависит от типа механизма. Чаще всего, независимо от конструкции, ломаются именно зубцы вращающей шестеренки. Для выполнения ремонта аккуратно снимите обшивку и карту дверцы автомобиля, а также все элементы, которые на ней размещены. После этого снимите сам стеклоподъемник и направляйтесь с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упростит обратную сборку после выполнения ремонта и избавит вас от длительной регулировки высоты стекла.

Это интересно: Интервал замены свечей зажигания

При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все обстоит намного серьезней. В данном случае может быть много вариантов поломки. Прежде всего, необходимо проверить блок управления электропитания. Во всех моделях ВАЗ 2110 за работу электрических стеклоподъемников отвечает предохранитель, который расположен в монтажном блоке под капотом автомобиля. Его порядковый номер вы сможете посмотреть на крышке блока. В случае выхода из строя замените его.

Если же с ним все нормально, тогда нужно приступить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов не будет работать также привод стеклоподъемника, расположенного с пассажирской стороны, потому что данная система закольцована между собой.

Если же в вашем автомобиле стекло опускается или поднимается не полностью, то это связано с перекосом или защемлением стекла. В данном случае необходимо более точно выставить фиксаторы стекла и отрегулировать их положения максимально точно. В некоторых случаях требуется замена уплотнительных резинок стекла. Под воздействием влаги они расширяются и препятствуют перемещению полотна.

Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекла. Это современное приспособление, которое позволяет при нажатии не удерживать кнопку электрического блока, потому как стекло будет опускаться или подниматься само. Очень часто доводчики стекла подключают к сигнализации автомобиля, что позволяет закрывать окна при нажатии блокировки на кнопке пульта. Если по каким-либо причинам доводчики стекла в вашем автомобиле работают неправильно, тогда первым делом нужно проверить, хорошо ли работают кнопки блока управления. Если же проблема в них, то замена спасет ситуацию. Не пытайтесь разобрать или отремонтировать их, это будет попросту зря потраченное время.

Также бывает, что причина плохой работы доводчика стекла – плохая смазка механизма. Для её устранения необходимо смазать шестеренки привода, а также других элементов в зависимости от типа устройства стеклоподъемника.

Если же в механизме не работает электрический привод, тогда нужна его замена, при этом привод в карте водительской двери должен работать. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он доступен во всех автомагазинах. Чтобы не утруждать себя с маркировками, просто снимите вышедшую из строя деталь и отправьтесь с ней в магазин – так подобрать нужную модель будет гораздо проще.

Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 не удалось выяснить, тогда придется обратиться в сервисный центр для более детальной диагностики. Так как автомобили ВАЗ 2110 имеют электронные «мозги», то причиной поломки может быть выход из строя контролера или сбой в прошивке.

Об устройстве стеклоподъёмников ВАЗ 2107

ВАЗ 2107 начали выпускать в 80-х годах прошлого века, а следовательно, стеклоподъёмники в этой машине были только ручные, реечного типа. Главным недостатком реечной конструкции является её недолговечность. Причина проста: отечественные автомобилестроители в целях экономии ставили в эти стеклоподъёмники пластиковые шестерни, которые выходили из строя очень быстро.

К началу 90-х годов конструкторы ВАЗ 2107 осознали свою ошибку и начали оснащать машину тросиковыми стеклоподъёмниками, которые были надёжнее реечных (хотя и ненамного). Подъём стекла в этих устройствах осуществлялся с помощью троса, прикреплённого к крутящему механизму. Главное достоинство тросиковых стеклоподъёмников заключалось в их высокой ремонтопригодности. В реечных подъёмниках замена сломанной пластиковой шестерни была настоящей проблемой, так как найти эту деталь в продаже было чрезвычайно трудно. А вот деталей для тросиковых стеклоподъёмников в автомагазинах всегда было много.

Устройство тросикового стеклоподъёмника на ВАЗ 2107

Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.

Электрические стеклоподъёмники (ЭСП) — следующий шаг.

Шарнирно-рычажные стеклоподъёмники «Гранат»

Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:

• у ЭСП демократичная цена;
• ЭСП легко устанавливать;
• у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
• ЭСП надёжные, работают быстро и почти не шумят;

Устройство стеклоподъёмников ВАЗ 2107

Схема стеклоподъемника на авто ВАЗ 2107 для водительской двери поможет разобраться, что из себя представляет прибор. Функционал механизма:

• открытие/закрытия окна;
• создание в салоне комфортного микроклимата;
• поднятие или спуск стекла на необходимый уровень.

Эти устройства бывают ручного и электрического типа. В Жигулях комплектации «стандарт» проводят установку механизма, который открывается с помощью специальной ручки. Электрический вариант позволяет выполнять это действие нажатием одной клавиши. Приборную панель с кнопками можно установить на дверце водителя или разместить персональные переключатели для всех мест, где проводится монтаж стеклоподъемников.

К сведению

Натяжка троса производится в соответствии с такой методикой:

• опустить стекло до упора;
• повернуть ручку механизма до упора в направлении опускания стекла;
• отрегулировать натяжение троса, двигая соответствующий ролик;
• зажать болт крепления ролика.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

После установки нового стеклоподъемника может появиться скрип. Для его устранения необходимо:

• ослабить и вывести трос из-под роликов;
• перекрестить верхнюю и нижнюю ветви троса, выходящие из барабана подъемника;
• повторить процедуру установки и натяжки троса.

Схема как поставить стеклоподъемник на ваз 2107

Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Смазываем трос стеклоподъемника пластичной смазкой. Установка стеклоподъемника выполняется в обратной последовательности.

Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос.

Replacement window on vases 2104 2105 2107 Niva ( Lada classic ) .

Снятие стеклоподъемника передней двери на автомобиле ваз 1. Снимаем прижимные пластины троса и опускаем стекло до упора см. Снимаем трос стеклоподъемника с остальных трех роликов. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос. Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем натяжной ролик и снимаем трос с ролика.

Снятие стеклоподъемника передней двери на автомобиле ваз 1. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем натяжной ролик и снимаем трос с ролика. Перемещением ролика натягиваем трос и проверяем плавность работы привода.

Снимаем прижимные пластины троса и опускаем стекло до упора см.

Перемещением ролика натягиваем трос и проверяем плавность работы привода. Установка стеклоподъемника выполняется в обратной последовательности. Смазываем трос стеклоподъемника пластичной смазкой. Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Снятие стеклоподъемника передней двери на автомобиле ваз 1.

Перемещением ролика натягиваем трос и проверяем плавность работы привода. Подготавливаем автомобиль ваз к выполнению операций см. Установка стеклоподъемника выполняется в обратной последовательности. Смазываем трос стеклоподъемника пластичной смазкой. Снимаем прижимные пластины троса и опускаем стекло до упора см. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками.

Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Снимаем прижимные пластины троса и опускаем стекло до упора см. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос. Снятие стеклоподъемника передней двери на автомобиле ваз 1.

Перемещением ролика натягиваем трос и проверяем плавность работы привода. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника.

Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. Установка стеклоподъемника передней двери на автомобиле ваз 1.

Снимаем прижимные пластины троса и опускаем стекло до упора см. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Установка стеклоподъемника выполняется в обратной последовательности.

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Важные моменты

последовательность установки ЭСП «Гранат» в задние двери ВАЗ 2107 аналогична той, что изложена выше, поскольку задние двери отличаются от передних лишь расположением ручки стеклоподъёмника: она смещена на 4 см влево. Соответственно, высверливаемые крепёжные отверстия будут смещены на такое же расстояние. Кроме того, если автовладелец желает установить ЭСП на все 4 двери, ему придётся купить не один, а два комплекта ЭСП «Гранат» (поскольку 1 комплект рассчитан только на 2 двери);
устанавливаемый в дверь ЭСП должен быть, во-первых, полностью собран, а во-вторых, сам механизм ЭСП должен находиться в крайнем нижнем положении, на самом конце вертикальной рейки. В противном случае ЭСП просто не пройдёт в технологическое отверстие двери;

разгибая отвёрткой стопорную шайбу на ручке стеклоподъёмника, не стоит прилагать больших усилий: это хрупкая деталь, которая легко ломается;
это правило относится и к заглушкам на обшивке двери: они тоже легко ломаются при извлечении

А найти сегодня в продаже новые дверные заглушки на ВАЗ 2107 почти невозможно;

проверяя работу ЭСП, особое внимание следует обращать на плавность движения стекла и на звук, который оно издаёт. Если движущееся стекло пронзительно скрипит, значит, необходимо ослабить крепёжные болты на вертикальной рейке

Если скрип не исчез, болты на рейке необходимо выкрутить, подложить под них пару шайб высотой 2 мм и вкрутить болты на место. Если проблема не ушла и после этого, следует нанести силиконовую смазку на уплотнитель, из которого выдвигается стекло. Причём смазывать рекомендуется только внутреннюю половину уплотнителя (ту, что находится в салоне);

Установка электрических стеклоподъёмников — задача, которая вполне по силам среднестатистическому автолюбителю, при условии, что он ещё не забыл школьный курс физики и представляет себе, что такое электросхема. Тогда с установкой и подключением ЭСП проблем возникнуть не должно, тем более что каждый комплект снабжается весьма подробной инструкцией по монтажу. Ну а если с физикой в школе были проблемы, выход один: обратиться к специалистам в сервисный центр. Но в этом случае автолюбителю придётся изрядно раскошелиться.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция для передней двери

Несомненным плюсом автомобилей ВАЗ является ремонтопригодность большинства их узлов для «полевых» условий. В данном случае, речь идет о том, что починить стеклоподъемник автовладелец может самостоятельно (в условиях своего гаража, например). Распишем алгоритм проведения таких корректирующих действий.

Снимаем ручку стеклоподъёмника

Увы, но всевозможными ручками и рукоятками, сделанными не целиком из железа, на «советских» автомобилях пользоваться нужно с особой осторожностью. Претензии здесь как к качеству используемого для их изготовления пластика, так и непосредственно, к конструкции (должным образом не учтены силовые нагрузки)

В итоге ручки стеклоподъемников ломаются гораздо чаще, чем на автомобилях альтернативных производителей. Несомненным плюсом является тот факт, что эти элементы очень легко заменяются:

• ручку нужно освободить от фиксатора (стопорного кольца). Для этого нужно отверткой с плоским жалом отодвинуть наружное кольцо от внутреннего. После этого достается стопорное кольцо;
• после этого производим замену ручки.

Снимаем стеклоподъёмник

Технический алгоритм здесь более сложный, чем в предыдущем случае:

• Стекло следует опустить до конца, далее – снимите ручку стеклоподъемника.
• В случае, если в дальнейшем предполагается смонтировать и установить подъемник обратно, нужно будет зафиксировать тросик проволокой, прикрутив его к барабану механизма. Тросик не должен сходить с направляющих желобков, так как вернуть его на них будет крайне затруднительно. Именно из-за этого на новых узлах ставят установочную скобку.
• Далее ослабляем болт, который фиксирует нижний ролик.
• Смещаем нижний ролик вверх, ослабляя, таким образом, натяжение тросика.
• Затем снимаем тросик с роликов (со всех, кроме одного).
• Откручиваем винты фиксации стеклоподъемника к металлическому полотну двери.
• Вытаскиваем механизм стеклоподъемника.

Устанавливаем новый механизм

Покупая новый механизм, обращайте внимание на его качество. Вот один из типичных дефектов

Пытаясь спилить дефекты отливок сборщик “перестарался”

После замены необходимых деталей (если требуется) и смазки всех элементов стеклоподъемного механизма, устанавливаем его обратно и приводим в работоспособное состояние:

• сажаем механизм обратно и крепим его к двери тремя штатными гайками;
• перекидываем трос через все ролики (фиксирующая проволока или скобка при этом удаляется в последний момент);
• затем производим регулировку натяжения тросика на нижнем ролике и затягиваем на нем гайку крепления;
• производим испытания работоспособности стеклоподъемника (если подъем/опускание стекла идет туго, то следует немного ослабить натяжение тросика);
• проверяем положение стекла- до конца ли поднимается (опускается), ровно ли стоит, если нужно поправляем;
• внутренняя обшивка двери устанавливается обратно;
• ручка открытия двери устанавливается обратно и затягивается болтами;
• в последнюю очередь крепится ручка стеклоподъемника (и крепится стопорной шайбой).

Установка электростеклоподъёмников

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;
• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;
• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;
• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;
• далее высверливается нижнее отверстие;
• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;
• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;
• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;
• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже; К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

Монтаж электростеклоподъёмников на ВАЗ-2107: 5 этапов сборки, советы по выбору устройства

Стремление водителей сделать своё передвижение на автомобиле комфортнее и добавить в него больше современных опций вполне объяснимо. К сожалению, не все автомобилисты в состоянии купить машину, в которой уже имеются все атрибуты комфортной поездки. Если это не так, можно усовершенствовать бюджетный автомобиль своими руками. Так, если установить электростеклоподъёмники на ВАЗ-2107, использовать средство передвижения станет намного удобнее.

Реечный и тросиковый стеклоподъёмник

Прежде, чем установить электростеклоподъёмники на ВАЗ 2107, необходимо изучить его устройство. Всем известная «семёрка» впервые сошла с конвейера в 80-х годах XX века. Тогда модель была оснащена недолговечными стеклоподъёмниками реечного типа с шестерёнками из дешёвого пластика. Позднее им на смену пришли более надёжные тросиковые устройства. Принцип действия обоих устройств основывался на подъёмном механизме, который запускался путём вращения ручки на двери автомобиля.

Демонтаж старого механизма

К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

1. Полностью сместить стекло автомобиля вниз.
2. Убрать стопорную шайбу, находящуюся между подъёмной ручкой и облицовочной втулкой. Чтобы это сделать, следует плоской отвёрткой раздвинуть её края, затем снять.
3. Открыть отверстие для доступа к стеклоподъёмнику, снять облицовочную накладку с двери.
4. Раскрутить болт, удерживающий натяжной ролик, снять трос с роликов.
5. Убрать гайки, которыми закреплён подъёмник, отсоединить его.

Читайте подробнее о том, как снять ручку стеклоподъемника, в информативной и содержательной статье нашего специалиста.

В завершение останется только открутить саморезы, которые соединяют трос со стеклом. Теперь можно крепить новые стеклоподъёмники на ВАЗ-2107. Перед тем, как поставить электростеклоподъёмники на ВАЗ-2107, требуется провести проверку всех деталей. При выявлении поломки или заводского брака следует устранить дефекты или использовать новые детали.

Выбор новых устройств

Задний и передний ЭСП на ВАЗ-2107 очень удобен. Стоит он относительно недорого, монтируется без особых проблем, имеет полную комплектацию, не нуждается в дополнительных деталях. В процессе его использования не возникает лишнего шума. Однако перед тем, как установить электростеклоподъёмники на ВАЗ-2107, нужно выбрать подходящий вариант:

1. Российские модели. Выпускаются такими компаниями, как «Катран», «Форвард» и «Гранат».
2. Иностранные модели. На российский рынок их поставляет китайская компания Ningbo Stone.

Сборка электрической конструкции

Монтаж электростеклоподъёмников на ВАЗ-2107 осуществляется в несколько этапов. Начинать её следует с тщательного изучения инструкции, в которой подробно расписана установка ЭСП на ВАЗ-2107. Алгоритм действий будет следующим:

1. Нужно обесточить автомобиль: отключить зажигание, выключить аккумулятор. Делается это для соблюдения техники безопасности и во избежание травм.
2. Необходимо удалить старый механический подъёмник стекла.
3. Следует выбрать максимально подходящее для размещения электрического мотора место. Наиболее удачным расположением считается нижняя часть двери.
4. Нужно наметить места для креплений. Это легко сделать, приложив мотор к тому месту, где он будет расположен. После этого необходимо просверлить отверстия.
5. Следует разместить электростеклоподъёмник, надёжно прикрепить его. Заводские электростеклоподъёмники ВАЗ-2107 комплектуются саморезами для крепежа, которые часто оказываются ненадёжными. Для более сильной фиксации их лучше заменить винтами с гайками и специальной шайбой-гровером.

Между поверхностью двери автомобиля и кронштейнами мотора электрического стеклоподъёмника в обязательном порядке прокладываются гайки. Их задача — предотвращать трение троса по двери при работе электростеклоподъёмника на ВАЗ-2107. Теперь можно переходить ко второй части монтажа:

1. Нужно правильно расположить трос подъёмника между роликами. Согласно инструкции трубки троса должны пересекаться.
2. Необходимо определить месторасположение клавиш электрического подъёмника. Оптимальными являются дверная ручка и приборная панель автомобиля.

Во время установки планки на автомобильную дверь надо с предельной аккуратностью опустить стекло и зафиксировать его в монтажной рейке. Любое неосторожное движение чревато поломкой хрупких деталей.

Подключение электропроводов

Третья часть установки ЭСП подразумевает работу с электропроводкой. Все манипуляции следует осуществлять по инструкции:

1. Используя гофрированную трубку, следует протянуть провода к консоли автомобиля. Чтобы не перегружать прикуриватель, лучше воспользоваться отдельным электропроводом с предохранителем.
2. Нужно вывести их сквозь отверстия для клавиш управления, располагающиеся на панели приборов, подключить и уложить на специальное место.
3. Провода, проходящие внутри салона, необходимо изолировать посредством пластмассовых трубок и разместить под обшивкой.

Следует помнить, что подключение силового контура электроподъёмников к бортовой электрической сети невозможно без использования предохранителей. Схема, по которой будет произведено подключение электропроводки, должна обеспечивать функционирование электроприводов только в тех случаях, когда силовой агрегат будет включён.

Заключительная часть установки ЭСП на ВАЗ-2107 подразумевает финальное налаживание механизма. Настройка будет выполнена верно, если при максимальном подъёме стекла между ним и уплотнителем не останется щелей. Останется лишь закрепить обратно дверную обшивку, а место, где была ручка механического подъёмника, закрыть заглушкой.

Выводы

Установка электрических стеклоподъёмников на ВАЗ-2107 — вполне посильная задача для автолюбителей, хотя бы единожды работавших с электричеством. Если же справиться с ней не получается, можно обратиться в автосервис, где за соответствующую плату будет произведён качественный монтаж.
