Как сделать сход развал на квадроцикле

Избавляемся от проблемы.

Способов много, мы постараемся поговорить о самых наглядных и интуитивно понятных.

Какие гайки крутить?

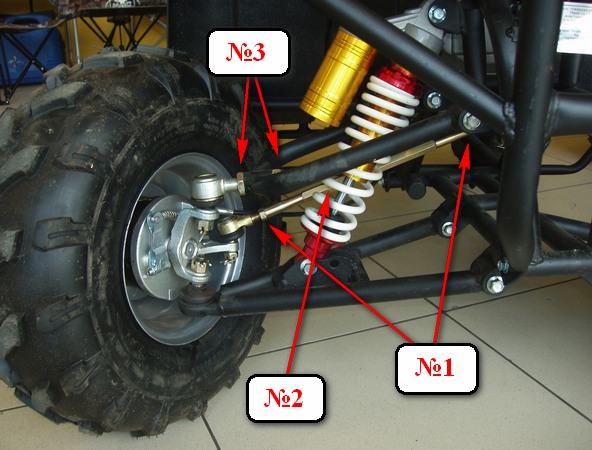

№1 Ослабить гайки; №2 Регулировка схождения (крутим саму рулевую тягу гаечным ключом; №3 регулировка развала;

Внимание! Квадроцикл вывешивать не нужно, регулировку производить на ровной поверхности без ям и возвышенностей, руль выставить прямо.

Визуально стараемся оценить колеса спереди, смотрим на глаз, сразу станет понятно, какое колесо уходит в сторону больше, а какое меньше. Порой регулировки на глаз бывает достаточно, если хотим все по науке, значит идем дальше.

Способ 1

На колёсном диске, на самом краю изнутри, с двух сторон каждого колеса у буртика делаем отметки маркером так, чтобы метки были параллельно земле.

При помощи простейшей линейки выставляем схождение, линейку упираем в метки и меряем спереди и сзади по меткам.

Линейка — это труба, вставленная в трубу большего диаметра, на ее концах имеются Г-образные упоры (изогнуты для того, чтобы не мешало днище квадроцикла), которыми будем упираться в метки.
Для удобства на линейку прикручиваем рулетку и смотрим на циферки, блестящий болтик — это фиксатор, упёрлись спереди по меткам и зафиксировали, посмотрели на цифры и повторили процедуру на задней части колёс.

Ослабляем на рулевых тягах контрящие гайки, крутим в ту или иную сторону тяги, чуток покрутили и замерили, поняли, что мало или много, крутим дальше. Схождение колёс меряется между краями колёсного диска. Колёса должны стоять, как на рисунке ниже, разница между А и Б должна составлять 0-3мм (спереди меньше, а сзади больше). Универсальное схождение делают 0 мм.

После контрим гайки и пробуем ехать, возможно, руль будет стоять чуть криво, а квадрик ехать ровно. Опять ослабляем контрящие гайки и на одинаковое количество оборотов крутим тяги, тем самым выравнивая руль, но не трогая схождение.

На задней подвеске ничего регулировать не нужно.

Способ 2

1. Установите руль в положение, соответствующее прямолинейному движению.

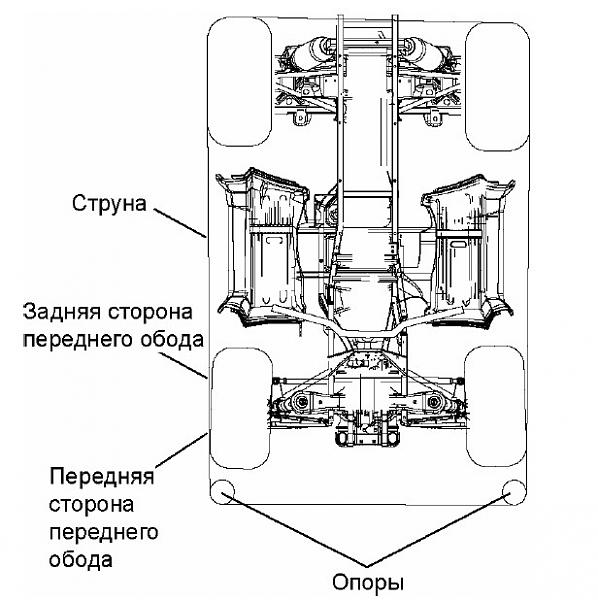

2. Установите стойки перед квадроциклом перпендикулярно задним колесам, как показано на рисунке.
3. Натяните эластичную ленту вокруг стоек мотовездехода так, чтобы она лишь слегка касалась задних колес.
4. Измерьте расстояние между натянутой лентой и передней, и задней точками на ободе переднего колеса. Расстояние до дальней точки на ободе должно быть на 2 — 3 мм больше, чем расстояние до ближней точки на том же ободе.

Вы сами смогли убедиться, что в регулировке схождения и развала на квадроцикле нет ничего сложного, и вы сами вполне способны сделать это, не прибегая к услугам автосервиса. Так что кладем сэкономленные деньги в карман и счастливые, и довольные едем кататься.

Сход-развал на квадроцикле своими руками

Итак, в колее у вас рвет из рук руль, при движении прямо квадроцикл уходит вправо или влево, вы заметили неравномерный износ резины или увидели, что одно колесо или оба резко уходят в сторону при прямо выставленном руле — все это явные признаки того, что пришло время регулировки схождения и развала колес.

Нужно отметить, что на некоторых квадроциклах регулируется лишь схождение, а развал задан заводом-производителем.

Избавляемся от проблемы.

Способов много, мы постараемся поговорить о самых наглядных и интуитивно понятных.

Какие гайки крутить?

№1 Ослабить гайки; №2 Регулировка схождения (крутим саму рулевую тягу гаечным ключом; №3 регулировка развала;

Внимание! Квадроцикл вывешивать не нужно, регулировку производить на ровной поверхности без ям и возвышенностей, руль выставить прямо.

Визуально стараемся оценить колеса спереди, смотрим на глаз, сразу станет понятно, какое колесо уходит в сторону больше, а какое меньше. Порой регулировки на глаз бывает достаточно, если хотим все по науке, значит идем дальше.

На колёсном диске, на самом краю изнутри, с двух сторон каждого колеса у буртика делаем отметки маркером так, чтобы метки были параллельно земле.

При помощи простейшей линейки выставляем схождение, линейку упираем в метки и меряем спереди и сзади по меткам.

Линейка — это труба, вставленная в трубу большего диаметра, на ее концах имеются Г-образные упоры (изогнуты для того, чтобы не мешало днище квадроцикла), которыми будем упираться в метки.

Для удобства на линейку прикручиваем рулетку и смотрим на циферки, блестящий болтик — это фиксатор, упёрлись спереди по меткам и зафиксировали, посмотрели на цифры и повторили процедуру на задней части колёс.

Ослабляем на рулевых тягах контрящие гайки, крутим в ту или иную сторону тяги, чуток покрутили и замерили, поняли, что мало или много, крутим дальше. Схождение колёс меряется между краями колёсного диска.

Колёса должны стоять, как на рисунке ниже, разница между А и Б должна составлять 0-3мм (спереди меньше, а сзади больше).

Универсальное схождение делают 0 мм.

Сход-развал на квадроцикле своими руками (5)

После контрим гайки и пробуем ехать, возможно, руль будет стоять чуть криво, а квадрик ехать ровно.

Опять ослабляем контрящие гайки и на одинаковое количество оборотов крутим тяги, тем самым выравнивая руль, но не трогая схождение.

На задней подвеске ничего регулировать не нужно.

Способ 2

1. Установите руль в положение, соответствующее прямолинейному движению.

2. Установите стойки перед квадроциклом перпендикулярно задним колесам, как показано на рисунке.

3. Натяните эластичную ленту вокруг стоек мотовездехода так, чтобы она лишь слегка касалась задних колес.

4. Измерьте расстояние между натянутой лентой и передней, и задней точками на ободе переднего колеса.

Расстояние до дальней точки на ободе должно быть на 2 — 3 мм больше, чем расстояние до ближней точки на том же ободе. Вы сами смогли убедиться, что в регулировке схождения и развала на квадроцикле нет ничего сложного, и вы сами вполне способны сделать это, не прибегая к услугам автосервиса. Так что кладем сэкономленные деньги в карман и счастливые, и довольные едем кататься.

Новости

Обновленная модель мотоцикла Honda

Совсем недавно компания Honda объявила о возрождении мотоцикла ST125 – .

Электрический скутер Felo FW-03 и Komaki DT 3000

В этой статье мы расскажем сразу про две новинки среди электрической техники.

Обновленный советский мотоцикл Honda GG125 2022

Известная компания выпускающая мототехнику, можно сказать, что оживила старую.

г. Минск, ул. Лещинского 14А, пав. 17
ПН-CБ 10:00-18:00
Разработка сайта — PurpleLabs
Copyright © 2011-2023 MiniMotoR

Вся представленная на сайте информация носит информационный характер и не является публичной офертой.

Мы используем файлы Cookie чтобы улучшить работу сайта и предоставить Вам больше возможностей. Продолжая использовать этот сайт вы соглашаетесь с условиями использования файлов Cookie.

Я понимаю и принимаю использование файлов cookie

Уважаемые покупатели! По техническим причинам 11.08.2023 временно не будет работать магазин по адресу г. Минск, ул. Лещинского 14А, пав. 17
Приносим свои извинения!

—> Внимание! На сайте идет переоценка. Конечную стоимость товара уточняйте у менеджеров.

—> Позвонить нам —> Ваше имя:

Как правильно настроить сход развал на квадроцикле

Настройка схода и развала на квадроцикле является важным этапом обслуживания и поддержания его оптимальной работоспособности. Корректная настройка схода и развала влияет на устойчивость, управляемость, безопасность и долговечность вашего квадроцикла. В данной статье мы расскажем о самых важных аспектах настройки схода и развала на квадроцикле и поделимся полезными советами и рекомендациями.

Что такое сход и развал?

Сход и развал — это параметры регулировки углов наклона колес относительно вертикальной плоскости. Сход представляет собой угол наклона колес в плоскости параллельной задней оси квадроцикла, а развал — угол наклона колес в плоскости, перпендикулярной задней оси квадроцикла. Правильная настройка схода и развала позволяет достичь оптимального контакта колес с дорогой, равномерного износа шин и улучшения управляемости.

Важно знать, что настройка схода и развала должна проводиться регулярно и после каждого значительного воздействия на подвеску квадроцикла.

Как самостоятельно настроить сход и развал на квадроцикле?

Для начала настройки вам потребуются специальные инструменты, такие как автонивелир, измеритель электронного угла или шаблон для измерения схода.

Сход-развал на квадроцикле: советы и рекомендации

Сход-развал – это углы, под которыми установлены колеса транспортного средства относительно вертикальной оси. Неправильно настроенный сход-развал может привести к неравномерному износу шин, ухудшить управляемость и увеличить риск аварийной ситуации.

Вот несколько полезных советов и рекомендаций для настройки сход-развала на вашем квадроцикле:

1. Обратитесь к профессионалам: Настройка сход-развала требует специального оборудования и знаний. Лучше всего обратиться к опытным механикам или сервисным центрам, чтобы получить качественную настройку.
2. Проверьте состояние подвески: Прежде чем начать настройку сход-развала, убедитесь в отсутствии повреждений или износа в подвеске вашего квадроцикла. Поврежденные или изношенные компоненты могут влиять на настройку.
3. Подберите оптимальные значения: В зависимости от типа вашего квадроцикла и особенностей езды, определите оптимальные значения сход-развала. Оптимальные значения могут различаться для разных квадроциклов и стилей вождения.
4. Проверьте баланс: Помимо сход-развала, не забудьте проверить баланс шин. Несбалансированное колесо может вызвать вибрацию и неравномерный износ шин.

Примечание: Периодически проверяйте и корректируйте сход-развал на своем квадроцикле в соответствии с рекомендациями производителя.

Запомните, что правильная настройка сход-развала на квадроцикле является важным фактором для безопасного и комфортного вождения. Доверьте эту задачу профессионалам, чтобы обеспечить оптимальные показатели и сохранить вашу безопасность на дороге.

Правильная настройка: важные аспекты и принципы

1. Проверка состояния рулевой трапеции. Прежде чем приступить к настройке схода, необходимо проверить состояние рулевой трапеции. При обнаружении износа или повреждений рекомендуется заменить данную деталь, так как она является ключевым элементом регулировки.

2. Корректировка шарниров рулевых тяг. Правильное положение и состояние шарниров рулевых тяг является важным аспектом настройки схода и развала. При обнаружении люфта или износа шарниров необходимо заменить их перед настройкой.

3. Проверка угла наклона колес. Угол наклона колес также имеет влияние на сход и развал. Проверьте, чтобы колеса были перпендикулярны дороге и параллельны друг другу. Используйте специальный уровень для более точной проверки.

4. Регулировка наклона рулевой оси. Правильный наклон рулевой оси также важен для настройки схода и развала. Он должен быть параллелен продольной оси квадроцикла. При необходимости произведите регулировку данного параметра с помощью специального ключа.

5. Контроль давления в шинах. Корректное давление в шинах также влияет на сход и развал. Проверяйте и поддерживайте рекомендуемое производителем давление в шинах для достижения оптимальной производительности и безопасности.

Следуя вышеперечисленным важным аспектам и принципам настройки схода и развала, вы сможете правильно настроить квадроцикл и получить отличную управляемость и долговечность вашего транспортного средства.

Основные ошибки при настройке схода и как их избежать

Ниже приведены основные ошибки при настройке схода и советы о том, как их избежать:

1. Неправильный угол

Один из наиболее распространенных ошибок – неправильно установленный угол схода. Недостаточный или слишком большой угол схода может негативно сказаться на управляемости и износе шин. Чтобы избежать этой ошибки, нужно следовать рекомендациям производителя квадроцикла и использовать специальные измерительные инструменты для точного настройки схода.

2. Неправильная балансировка

Еще одна распространенная ошибка – неправильная балансировка схода. Если колеса квадроцикла не находятся на одной горизонтальной плоскости, это может привести к неравномерному износу шин и проблемам с управляемостью. Для избежания этой ошибки рекомендуется использовать специальные стенды или уровни для балансировки колес.

3. Отсутствие правильного понимания

Одной из наиболее серьезных ошибок является неправильное понимание процесса настройки схода. Некоторые люди могут пытаться сделать настройку самостоятельно, не обладая достаточными знаниями и навыками. В таком случае рекомендуется обратиться к специалистам, которые смогут выполнить настройку схода профессионально и точно.

4. Необходимость регулярной проверки

Не менее важной ошибкой является пренебрежение регулярной проверкой схода. Даже если квадроцикл был правильно настроен вначале, проблемы могут возникнуть со временем из-за износа деталей и шин. Рекомендуется регулярно проводить проверку схода и, при необходимости, корректировать его.

Избегать указанных ошибок поможет регулярное обслуживание и забота о квадроцикле. Правильная настройка схода обеспечит более комфортное и безопасное управление, а также увеличит срок службы шин и деталей.

Преимущества правильно настроенного схода: улучшение управляемости и безопасности

Правильная настройка схода на квадроцикле имеет множество преимуществ, среди которых улучшение управляемости и безопасности. Внешне это может показаться небольшой деталью, но на самом деле правильно настроенный сход способен существенно повысить эффективность и безопасность движения квадроцикла.

Один из основных преимуществ правильно настроенного схода заключается в улучшении управляемости транспортного средства. Если сход неправильно настроен, то каждый раз, когда квадроцикл движется, это может приводить к проблемам с управлением. Квадроцикл может вести себя непредсказуемо, терять сцепление с дорогой или неконтролируемо закручиваться в поворотах. Правильно настроенный сход позволяет квадроциклу «держаться» дороги, обеспечивая более точное и плавное управление.

Еще одно преимущество правильно настроенного схода — это повышение безопасности вождения. В случае, если сход неправильно настроен, это может привести к нестабильности квадроцикла на дороге. В результате этого возникает больший риск потерять контроль над транспортным средством, особенно при высокой скорости или в экстренных ситуациях. Правильно настроенный сход уменьшает наличие указанных выше рисков, что повышает уровень безопасности водителя и пассажиров.

В итоге, правильная настройка схода на квадроцикле имеет большое значение для его управляемости и безопасности. Правильно настроенный сход повышает уровень контроля над транспортным средством и способствует безопасной езде. Владельцам квадроциклов рекомендуется регулярно проверять и настраивать сход, чтобы максимально воспользоваться всеми его преимуществами.
