Парктроник когда появился

Как придумали парктроник, и как он называется на самом деле

Вообще слово «парктроник» употребляют для названия таких устройств лишь в России. Парктроником называется парковочный ассистент на Mercedes-Benz. Каждый автопроизводитель называет устройство по-своему: в BMW и Audi — это Parkassistent, «помощник при парковке», у Opel — «парковочный пилот». Универсальное же название — «парковочная система».

Карбфиллер — первый парктроник

Вообще парковочная система появилась намного раньше, чем автогиганты начали придумывать ей названия. Один из первых ассистентов представлял собой небольшие отрезки проволоки или пружинки, которые закрепляли на переднем и заднем бампере автомобиля. Такие пружинки назывались карбфиллеры — от англ. «Curb feeler», где «curb» – бордюр, а «feel» – ощущать

Карбфиллер на Chevrolet Van. Фото: Ded-186

Карбфиллер — простое механическое устройство. При контакте с бордюром он издает металлический звук, предупреждая водителя о препятствии. Изобрели карбфиллер в Америке в 50-х годах. Тогда в моде были большие автомобили, хромированные колпаки и вайтволлы. Встреча с бордюром была чревата потерей лоска.

Первые автомобильные шины полностью изготавливали из каучука, поэтому они были белого цвета. Делать черную и плотную резину было дорого — её ставили только на сам протектор. Поэтому на колесах всех ретро-автомобилей присутствуют белые полосы — вайтволлы.

Сейчас вайтволлы носят декоративный характер и выглядят как белые накладки на колеса. Фото: Antony1986

Системы с ультразвуковыми датчиками

С развитием и удешевлением электроники появились и более совершенные системы, уже оснащенные ультразвуковыми и электромагнитными датчиками. Первая массовая подобная система появилась на свет в 1978 году и остается популярной до сих пор. Работает такой парковочный ассистент по принципу эхолота: датчик посылает ультразвуковой импульс, который отражается от препятствий и снова фиксируется устройством. Система измеряет время между созданием и фиксацией импульса и рассчитывает расстояние до объекта. Данные передаются на устройство индикации — звуковое или графическое.

На первых таких системах датчика было два — один создавал импульс, а другой его улавливал. Современные парктроники оборудованы одним датчиком-пьезоэлементом, установленным в бампере автомобиля.

Датчики парктроника, окрашенные в цвет кузова на Chevrolet Lacetti. Фото: Yurka727

Системы с электромагнитными датчиками

В 1992 году появились более современные системы с электромагнитными сенсорами, разработанные инженерами Audi. Чтобы установить такой датчик, бампер сверлить не обязательно. Система похожа на ленту, которая клеится с внутренней стороны бампера. Благодаря этому датчики не боятся грязи и работают в любых условиях.

Такие системы лучше замечают препятствия, так как сенсор расположен по всей ширине бампера. В итоге, у парктроника фактически нет мертвых зон. Но есть у электромагнитных датчиков и недостатки. прежде всего, это небольшой радиус действия — всего около метра. Для сравнения, у ультразвукового парктроника — 2,5 метра.

Лента-датчик электромагнитного парктроника. Фото: LizarD71

Сканеры для автопилотов

С развитием технологий и появлением электромобилей с автопилотами, потребовались новые датчики. Ведь теперь системе нужно следить не только за препятствиями на небольшом расстоянии, а надо сканировать поток встречных автомобилей. Для этого используются лазерные дальномеры и лидары, построенные на оптических технологиях.

Такие устройства способны анализировать расстояния до сотен метров, но стоят значительно дороже классических систем. Кроме этого, есть и существенный недостаток такой технологии — для правильной работы системы сенсоры должны быть чистыми. Значит использовать их в любую погоду — не получится.

Беспилотный автомобиль Яндекса на базе Toyota Prius в Москве. Фото: Zozo

Система Beep&Park от Valeo

Но пока автопилоты остаются редкостью, и на дорогах до сих пор преобладают обычные автомобили. Во многих нет даже простейших парковочных систем. Именно для таких автолюбителей в Valeo разработали линейку Beep&Park. Это парковочные ассистенты, которые можно установить на любой автомобиль.

Существует несколько модификаций, которые отличаются по функционалу и, соответственно цене:

— beep&park/vision — система с камерой заднего вида, изображение с которой транслируется на установленный в салоне авто.

beep&park помогает следить за препятствиями не только во время парковки, но и защищает автомобиль, когда он уже стоит на стоянке. Датчики предупреждают других водителей, что их авто приблизился к вашему. Система действует даже в сильный дождь, датчики сконструированы так, чтобы отводить потоки воды.

Если датчики установлены сзади, они активируются, как только включается задняя передача. Если датчики установлены впереди, при запуске двигателя они активируются в течение 30 секунд и остаются активными каждый раз при отпускании педали тормоза в течение 8–20 секунд, в зависимости от выбранной настройки.

Если какой-то датчик плохо закреплен или сломался, система сама это обнаружит и даст знать водителю.

Какую модель парктроника от Valeo выбрать

Линейка beep&park — это комплекты, оснащенные передними и задними датчиками, которые предупреждают звуковыми сигналами водителя о любых препятствиях. Причем эти сигналы слышит и водитель другого автомобиля. Семейство представлено четырьмя моделями, позволяющими усовершенствовать любую машину дополнительным оборудованием.

Все парктроники совместимы с импульсным сигналом заднего хода и могут устанавливаться на автомобилях, в которых фонарь заднего хода не имеет источника напряжения постоянного тока, но подключен к источнику модульного напряжения импульсного питания.

632200 Парктроник с четырьмя датчиками и динамиком. Датчики черные матовые, можно покрасить в цвет кузова. Подойдет для любой модели автомобиля.

632201 Парктроник с четырьмя датчиками и цветным ЖК-дисплеем. Датчики устанавливаются спереди и сзади автомобиля. Можно выбрать черные или белые датчики — оба варианта можно покрасить под цвет автомобиля. Устанавливается спереди и сзади.

632202 Парктроник с восемью датчиками, которые устанавливают на переднем и заднем бамперах. Для индикации используется цветной ЖК-дисплей. Устанавливается спереди и сзади.

632203 Новый парктроник с выпуклыми датчиками для скрытой установки. Имеются четыре сенсора, звуковая индикация о препятствиях. Устанавливается спереди и сзади.

Линейка park vision — система помощи при парковке, представленная двумя моделями. В отличие от базовой линейки beep&park, устройства этого подсемейства оснащены камерой заднего вида.

632210 Система помощи при парковке — вместо ультразвуковых датчиков используется камера, а в салоне устанавливается цветной TFT-дисплей.

632211 Система помощи при парковке с 4-мя ультразвуковыми датчиками и видеокамерой заднего вида и дисплее. Информация отображается на TFT-дисплее.

Более подробную информация про семейство парктроников вы найдете на сайте Valeo.
Приобрести любую из этих моделей можно уже сейчас в интернет-магазине «Онлайн Трейд».

Ну, а теперь подведем итоги конкурса, который мы объявили в прошлом посте. Напомним, мы разыгрывали комплект щеток Valeo среди подписчиков.
Победителя определил генератор случайных чисел: выигравший номер — 37. Поздравляем пользователя DRIVE2 под ником Igarus .

Для получения приза, просим победителя написать на anna.gorokhova@valeo.com с указанием почтового адреса (с индексом!), телефона, ФИО и маркой своего авто.

Наша страница на DRIVE2:

Когда появился первый парктроник

Многим водителям, вероятно, приходилось испытывать особое чувство ответственности при парковке автомобиля или при въезде — выезде в ворота при ограниченных размерах: как-бы не задеть рядом стоящий автомобиль или не повредить свой при столкновении с каким-либо препятствием. Для того чтобы исключить этот неприятный момент придумали специальное устройство под названием парктроник.

Парктроник — это система датчиков с электронной системой оповещения, которая помогает водителю маневрировать в ограниченном пространстве. Если возникает опасность столкновения, то парктроник предупреждает водителя об этом с помощью звукового сигнала, а также выводит на дисплей расстояние до преграды. Если возникает опасность столкновения, то парктроник предупреждает водителя об этом с помощью звукового сигнала, а также выводит на дисплей расстояние до преграды.

В состав системы входят датчики, которые могут устанавливаться спереди и сзади, блок индикации (ЖК-дисплей, светодиодный дисплей, зуммер и т. п.) и блок управления, который может совмещаться с блоком индикации.

При обнаружении препятствия система издаёт предупреждающий звук и, в некоторых вариантах исполнения, отображает информацию о дистанции на дисплее первые сигналы появляются при приближении к препятствию на 1—2 м, а при опасном сближении с препятствием (0,1—0,4 м) сигнализация становится тревожной. Как правило, система с задними датчиками автоматически включается вместе с задней передачей. В системах с передними датчиками включение происходит при скорости движения до 20 км/ч.

При выборе парктроника в первую очередь нужно ориентироваться на количество датчиков. Сейчас доступны модели на: 2,3,4,6 и 8 датчиков. Датчики представляют собой небольшие цилиндры стального или черного цвета.

По способу установки они делятся на: врезные, подвесные и накладные.

Для установки врезных датчиков в бампере необходимо высверлить отверстия на расстоянии друг от друга (от 30 до 40 см). Отверстия просверливаются и в них устанавливаются датчики. Монтируется проводка, связывающая электронный блок, датчики и индикатор. Это самый распространенный и надёжный способ установки парктроников.

Подвесные и накладные датчики некоторых моделей просто приклеиваются. Такой способ крепления менее надёжен, потому что датчики иногда отклеиваются во время мойки. Однако, парктроники с накладными датчиками дешевы и просты в установке.

Парктроники на 4 датчика весьма популярны из-за низкой цены , но не предоставляют информации о препятствиях впереди.

Парктроники на 6 датчиков считаются оптимальным по сочетанию цены и информативности . Четыре датчика устанавливаются на задний бампер. Ещё два монтируются в передний бампер. Такая схема установки парктроника обладает хорошей информативностью и надежностью. Современные модели имеют опцию отключения датчиков спереди или сзади. При желании водитель активирует датчики только на передней или задней части автомобиля.

Парктроники на 8 датчиков обнаруживают любые препятствия . Использование парктроников с большим количеством датчиков имеет некоторые особенности. Часто при езде слишком чувствительный радар отвлекает водителя. Поэтому, устройства на восемь или десять датчиков в начале движения включаются приблизительно на 20 секунд. Далее они активируются только при торможении. Некоторые модели водитель может отключать кнопкой.

При всех положительных качествах парковочный радар может выдавать ложные сигналы при наличии льда, снега или других загрязнений на датчике; нахождении на дороге с неровной поверхностью, грунтовым покрытием, с уклоном; движении по пересеченной местности; наличие источников повышенного шума в пределах радиуса действия датчика; в условиях сильного дождя или снегопада; работа радиопередающих устройств в пределах радиуса действия датчика; буксирование прицепа.

В топ лучших парктроников входят модели:

— с четырьмя датчиками: ParkCity Center 418/102, ParkCity Rio 418/201 (расстояние до препятствия 0,3-2.5 м, точность измерения 10 см, цена — 2300 рублей), а также более надёжные, но и более дорогие (4500 — 7000 рублей) ParkMaster 34-4-A, ParkMaster 4-ZJ-50 cam (расстояние до препятствия 0,3-2.5 м, точность измерения 10 см);

Установив на свой автомобиль парктроник, даже начинающий водитель будет чувствовать себя увереннее и в стеснённых городских условиях, например, при парковке, и на узких лесных дорогах, где бывает трудно развернуться не зацепив машиной какое-либо дерево или скалу.

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По типу оповещения . Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки . По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

По какому принципу работают датчики и другие части системы?

Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.

Рад приветствовать всех на своем канале! Сейчас нашу жизнь уже почти невозможно представить без различных интеллектуальных систем помощи водителю , начиная от камер заднего вида и заканчивая какими-то уже совсем технологичными системами вроде автопилота.

Но так было далеко не всегда, еще в начале 2000ых годов встретить автомобиль с обычными парктрониками, с которыми сейчас поставляются даже самые бюджетные автомобили было практически невозможно.

Вот мне стало интересно и я решил рассказать вам историю становления интеллектуальной системы парковки, которая каждый день сейчас выручает многих водителей во время паркинга их автомобилей, да и просто удобная полезная функция.

Сразу хочу оговориться, думаю есть много водителей которые до сих пор паркуются с помощью традиционных «дедовских» способов самостоятельно, я лишь хочу рассказать историю о том, как вообще появилась такая технология и к чему это привело.

Вообще, думаю многим будет известен такой автомобиль от компании Mercedes-Benz, как S-klass в 140 кузове.

Да, именно он являлся первым авто, у которого были установлены парктроники. А точнее, автомобиль был оборудован специальными «антеннами» на багажнике, которые выдвигались при включении задней передачи и таким образом было намного легче контролировать габариты своего авто. Основная идея заключалась в том, что данный автомобиль был очень длинным и таким образом водителям было бы легче его парковать, поскольку эти самые антенны давали почувствовать габариты машины.

Всего спустя 4 года антенны исчезли и им на смену пришли датчики, название «парктроники» было придумано инженерами немецкой компании, а точнее — Parktronic и позже оно уже стало именем нарицательным. Однако саму технологию придумали два итальянца — инженер Массимо Чиккарелло и архитектор Руджеро Ленчи.

Сама технология работает по принципу эхолота, а не радара как ошибочно полагают многие. В бампер автомобиля устанавливаются датчики, которые посылают ультразвуковые импульсы, они отражаются от окружающих объектов и возвращаются назад, таким образом и высчитывается расстояние, а потом уже подается на устройство индикации в автомобиле.

Чуть позже концерн Audi представил новый тип парктроников — электромагнитные, они лучше чувствовали объекты, не боялись грязи и у них не было так называемых «мертвых зон». Однако и радиус действия составлял всего 70 см против 2,5 метров у «мерседесовских».

Изначально такими датчиками комплектовались только авто премиум-класса, но позже они перекочевали и в более простые автомобили. И только уже позже автомобильные производители начали устанавливать камеры заднего вида и круговых обзоров.

Спасибо, что дочитали мою статью до конца, надеюсь вам было интересно узнать историю появления системы, которая облегчает сейчас жизнь многим водителям на дорогах . А вы польуетесь парктрониками или другими ассистентами при парковке или паркуетесь по-старинке? Пишите в комментариях, будет интересно узнать.

Парковочный радар, также известный как, Акустическая Парковочная Система (АПС), или Ультразвуковой датчик парковки — вспомогательная парковочная система, устанавливаемая на некоторых автомобилях. Слово радар в названии является, строго говоря, некорректным, так как устройство использует не радио-, а звуковые волны. Таким образом, корректно называть подобные устройства не радарами, а сонарами.

Система использует ультразвуковые датчики, врезанные в переднем и заднем бамперах для измерения дистанции к ближайшим объектам. Парктроник посылает ультразвуковые сигналы, если они встречают на своем пути препятствие, то отражаются и возвращаются назад. Датчик улавливает отраженную волну, и посредством звукового сигнала информирует водителя. В некоторых вариантах исполнения парктроник отображает информацию о дистанции на ЖК дисплее, встроенном в приборную панель, прикреплённом на торпедо, или встроенном в зеркало заднего вида.

Когда расстояние до препятствия сокращается, предупреждающий сигнал увеличивает частоту. Первые звуки он издаёт при приближении к препятствию на 1,5-2 метра, а при опасном сближении с препятствием (вплоть до 20-40 см) звуковой сигнал становится непрерывным.

Если вы используете парктроник, то существенно снижаете вероятность столкновения с препятствием или другим автомобилем во время парковочных маневров, что особенно важно в городском хаосе автомобильного движения. Вы сможете почувствовать полный контроль над движением вашего автомобиля, и не будете так уставать при парковке в ограниченных условиях.

Еще одно место, где парктроники могут оказать ощутимую пользу – это городские автомобильные пробки. Множество очень близко расположенных автомобилей, нервозное состояние водителей, медленный поток, все это, как правило, приводит к столкновениям. При использовании парктроника, вы сможете с уверенностью пройти сквозь любую автомобильную пробку целым и невредимым. Но иногда, при длительном движении в пробке, постоянные сигналы парктроника могут раздражать. Для таких случаев предусмотрена возможность отключения парктроника.

Установка заднего парктроника от tonirovkamoskva

Используя в повседневной жизни современное оборудование, значительно облегчающее процесс вождения и повышающее безопасность езды, редкий владелец машины задумывается о том, как и почему ему достались попавшие в оснащение автомобиля гаджеты и устройства. Одним из таких незаменимых устройств с продолжительной историей является современный парктроник, без которого уже не видят свое авто водители всех категорий — и недавно севшая за руль молодежь, и предпочитающие полную автоматизацию автоледи, и даже опытные автолюбители с насчитывающим несколько десятилетий водительским стажем. Об истории появления парктроника в современном техническом исполнении и пойдет речь в этом небольшом информационно-ознакомительном материале.

С чего начинался парковочный радар

• помощник при парковке;
• парковочный пилот;
• мобильный парковщик;
• парковочный ассистент;
• парковочная система;
• видеопомощник (для вариантов с камерой) и т.д.

Как видно, у удобного гаджета существует множество названий, прямо или косвенно характеризующих цель его существования — облегчить процесс паркования для севшего за управление водителя. Какое из них лучше, решать предстоит владельцу транспортного средства с установленной на него защитной системой.

А теперь непосредственно к истории появления парктроника в известном автолюбителям виде и функциональном исполнении.

Самый первый помощник при парковке

Цель создания и установки карбфиллера — предотвратить повреждение дорогих и тщательно отполированных бамперов на моделях а/м середины XX столетия. Именно в 50-е годы появились прародители парковочных систем, а страной происхождения механического проволочного парктроника стали США.

Ультразвук на службе человека

Электромагнитные парковочные системы

Следующий шаг развития парктроника — электромагнитные датчики, разработанные специалистами немецкого автогиганта Audi. Если ультразвуковые сенсоры приходится буквально всверливать в бампер, что требует создания технологических отверстий и использования различных креплений, то электромагнитный парктроник снабжается плоской сенсорной лентой, которая легко и быстро наклеивается поверх внешней защиты корпуса на простенький клей или двухсторонний скотч.

Серьезного развития и массового распространения электромагнитные сенсоры не получили по единственной причине — дальность срабатывания таких датчиков достигает всего 1 метра. Этого недостаточно для эффективного и своевременного оповещения водителя о предстоящем столкновении, однако применение электромагнитного парковочного устройства вместе с ультразвуковым парктроником и более дальнобойным собратом, о котором речь пойдет в следующем разделе материала, имеет право на жизнь в системах с роботизированным управлением и искусственным интеллектом.

Лидары

• дорога для движения;
• стационарный объект;
• дорожные знаки и указатели;
• разметка;
• движущийся объект и т.д.

Эффективность сканера напрямую зависит:

• от количества и типа сенсоров;
• производительности системы распознавания образов;
• быстроты работы и эффективности программного обеспечения.

Именно программные алгоритмы являются основой для эффективной работы лидара, при этом неоспоримым преимуществом оптического сканера перед парктрониками — ранними и более поздними модификациями ультразвуковых датчиков, становится дальность выявления потенциальных препятствий для движения. По заявлениям разработчиков подобных систем, дальность самых лучших сканеров-лидаров достигает одного и даже полутора километров, для чего, однако, потребуется:

• ясная погода;
• прямая видимость;
• систематическая чистка сканеров;
• дополнительные датчики для езды в вечернее и ночное время.

Без хороших ассистентов лидар, в отличие от парковочных сенсоров, эффективно работать не сможет — для движения по автомобильным дорогам под управлением умной электроники с зачатками интеллекта требуется множество других датчиков, включая самый обычный парктроник на ультразвуковых волнах. Еще один впечатляющий минус оптических устройств — стоимость их разработки и создания, даже при крупносерийном производстве многократно превышающая цены на парктроники с любым числом сенсоров.

Вывод

Разработанные в качестве побочного эффекта исследований ультразвука гаджеты-помощники для автомобилистов — парковочные радары разной мощности и комплектности, продолжают оставаться очень востребованным и очень достойными ассистентами современного водителя автотранспорта любого класса — от миниатюрных сити-каров и легковых авто до мощных внедорожников и минивэнов, а также предназначенных для перевозки крупных грузов автофур и автопоездов.

Уже превысившая 60 лет история парктроника позволила значительно усовершенствовать серьезно облегчающих парковку электронных помощников, которые подразделяются на несколько классических комплектов:

• 4 датчика (минимальный комплект для односторонней установки на а/м);
• 8 датчиков (полный комплект для двухстороннего монтажа спереди и сзади);
• задняя камера (отдельный элемент для установки сзади).

Камера заднего вида устанавливается с парктроником любой комплектации, при этом блок управления должен поддерживать подключение и работу миниатюрной видеокамеры, то есть обладать отдельным цветным или черно-белым дисплеем.

Компания tonirovkamoskva предлагает автовладельцам из Москвы недорогие услуги для автомобилей, включая:

Читайте также:

Киа рио 3 горит лампочка подушки безопасности
Технологические отверстия в порогах лада гранта
Адаптация робота сузуки свифт
Энергоаккумулятор краз тип 30
Мощность стартера т 25

Парктроник: что это, как работает и какой выбрать

Под общим термином «парктроник» скрываются системы, отличающиеся друг от друга как по конструкции, так и по функционалу. Что предпочесть?

Фото: Shutterstock

Парковка выполняется на малых скоростях, но от этого не становится легче. Чтобы избежать досадных мелких повреждений кузова, водитель при маневрировании должен чувствовать габариты автомобиля буквально до миллиметра. Роль своеобразной «линейки» в такой ситуации вот уже 40 лет выполняют устройства, которые в России принято называть парктрониками. Под общим термином «парктроник» скрываются системы, отличающиеся друг от друга как по конструкции, так и по функционалу. Что предпочесть?

Что такое парктроник

Парктроник, который также называют парковочным радаром, — это серийное или опциональное устройство, оповещающее об опасном сближении автомобиля с преградой при движении на малых скоростях. Основными компонентами парктроника являются:

Датчики преграды, которые устанавливаются, как правило, в заднем или переднем бампере автомобиля.
Электронный блок управления (ЭБУ) для анализа сигналов, поступающих от датчиков, и последующей передачи обработанной информации органам системы оповещения. Кроме того, ЭБУ может выполнять функцию диагностики системы.
Система оповещения. Самый простой вариант — бипер. У более дорогих моделей имеется также светодиодный индикатор-шкала или ЖК-дисплей с соответствующим режимом.

Как работает парктроник

В отличие от металлических curb feelers, известных также как «усы», которые устанавливались на автомобилях прошлого, парктроники используют бесконтактные методы определения расстояния до преграды. В зависимости от модели задние парктроники начинают реагировать на препятствие на удалении порядка 1,5–2,5 м, а передние — 0,8 м. По мере сокращения дистанции частота сигнала оповещения нарастает вплоть до превращения его в непрерывный, а цвет индикаторов (при наличии) меняется с зеленого на желтый и красный.

Кормовые датчики обычно активируются автоматически при включении задней передачи, а передние — на скоростях до 20 км/ч. На автомобилях повышенной проходимости парктроники нередко делают отключаемыми, чтобы при длительном маневрировании в ограниченном пространстве их сигнал не утомлял водителя.

Кнопка отключения парктроника

Виды парктроников

Все парктроники решают общую задачу, но это не отменяет их деления на виды по ряду параметров.

По принципу действия

Отсутствие на бамперах характерных кругляшей еще не говорит о том, что на автомобиле не установлен парктроник. По принципу действия сенсоров различают два типа парктроников.

С ультразвуковыми датчиками

В 1982 году система дебютировала на Toyota Corona под названием Back Sonar. Действительно, такое устройство правильнее называть сонаром, поскольку его датчики в отличие от радара излучают не радио-, а звуковые волны, которые отражаются от преграды. Определить расстояние до нее помогает время возврата импульса на датчики. В России наиболее распространены парктроники этого типа.

Ультразвуковые датчики парктроника стандартной и нестандартной раскраски

С электромагнитными датчиками

В 1992 году итальянский физик Мауро дель Синьоре запатентовал EPS, парктроник с металлизированными лентами-антеннами, при подаче тока создающими вокруг бамперов эллиптические электромагнитные поля. Оказавшаяся в этой зоне преграда создает возмущение поля и увеличение его напряжения, нарастающее по мере сокращения дистанции, что фиксирует блок управления. EPS обладает рядом преимуществ перед системами с малым количеством (2–3) ультразвуковых датчиков:

Отсутствие «мертвых зон» благодаря непрерывности ленты-антенны, что позволяет гарантированно держать «в поле зрения» не слишком габаритные преграды, вроде деревьев или ограничительных столбиков на паркинге.
БОльшая точность. При использовании ультразвуковых датчиков сигнал тревоги достигает максимальной интенсивности на удалении 20 см от преграды, а с EPS — 5 см, что позволяет легче вписать автомобиль в ограниченное пространство для парковки.
Размещение лент-антенн внутри бамперов позволяет обойтись без сверления в них отверстий под датчики.

Комплект для установки парктроника с ленточными антеннами

К недостаткам EPS можно отнести то, что устройство реагирует только на изменение расстояния до преграды — причем с небольшой задержкой. Это надо учитывать при начале маневрирования в очень ограниченном пространстве.

По принципу установки

По этому признаку различают три вида парктроников.

Врезные и подвесные

Ультразвуковые датчики могут быть либо врезаны в бамперы, либо закреплены на специальном кронштейне или размещены внутри рамки номерного знака.

Накладные

Ленточные антенны приклеиваются на двухстороннем скотче с внутренней стороны бампера, что позволяет выполнить скрытую установку устройства.

По месту установки

Чаще всего датчики парктроников устанавливают в заднем бампере. Их наличие в переднем особенно оправданно на автомобилях с длинным капотом или очень низкой посадкой водителя. При комбинированной установке понять, какие из сенсоров фиксируют сближение с преградой, помогает разная тональность звуковых сигналов. У некоторых моделей парктроников имеется возможность по ситуации активировать только передние или задние датчики.

Комплект для установки парктроника с ультразвуковыми датчиками

По количеству ультразвуковых датчиков

Если в случае EPS в каждый бампер вклеивается всегда по одной ленточной антенне, то для парктроников с ультразвуковыми датчиками существует градация. У недорогих устройств есть два или три сенсора на бампер. Сегодня оптимальной считается схема с четырьмя датчиками, поскольку она позволяет устранить «слепые зоны». Это касается и установки сенсоров в переднем бампере.

По способу подключения датчиков

Ленточные антенны EPS через электрический разъем соединяются с блоком управления. Для ультразвуковых датчиков возможен и беспроводной вариант соединения с ЭБУ по Bluetooth. Несколько более высокая стоимость таких устройств по сравнению с классическими, как правило, компенсируется отсутствием затрат на прокладку проводки между датчиками и блоком управления. Однако следует учесть, что для устойчивой работы беспроводных парктроников в зонах с высокой активностью сторонних электронных систем (например, территория аэропортов) требуется защита от помех. В ее наличии стоит удостовериться при выборе модели такого парктроника.

Светодиодный индикатор-шкала с указанием расстояния до преграды

По типам систем оповещения

На практике эффективность парктроника во многом определяется наглядностью информации, предоставляемой системами оповещения:

Бипер — самый бюджетный и малоинформативный вариант. Меняющий частоту и громкость звуковой сигнал лишь оповещает о наличии преграды и изменении дистанции до нее.
Светодиодная, как правило, трехцветная шкала с разделением на правый и левый сектора уже позволяет судить о направлении, откуда исходит угроза. Кроме того, у такого устройства имеется указатель дистанции до преграды. Но ее характер по-прежнему неясен: возможно, это плотный пучок травы, а возможно, бетонный блок.
ЖК-дисплей со схематическим изображением автомобиля и разбитыми на разноцветные зоны секторами контроля, а также с указателем дистанции до преграды по своей информативности близок к светодиодной шкале.
Внутрисалонное зеркало с интегрированным дисплеем, на который передается изображение с камеры заднего вида, уже позволяет судить о характере преграды, зафиксированной датчиками парктроника. Однако действенность такой подсказки ограничена небольшими размерами дисплея.
Сочетание бипера и картинки с камеры заднего вида, транслируемой на большой дисплей медиасистемы, обеспечивает хорошую степень наглядности. Эффективнее только самые дорогие системы с несколькими камерами кругового обзора и шкалой расстояния до преграды, интегрированной в получаемое с камер изображение на дисплее мультимедиа.

Дисплей мультимедиа, на который выведена картинка с камеры заднего вида и шкала удаления от преграды

В любом случае наличие даже самого простого парктроника лучше, чем его отсутствие: предупрежден — значит вооружен. Надо только помнить, что чувствительность ультразвуковых датчиков могут существенно снизить налипшие на бампер грязь и снег.

Нюансы установки парктроника

В установке парктроника на конкретную модель автомобиля имеется множество нюансов. Основные моменты, на которые необходимо обратить внимание при самостоятельной установке парктроника, следующие:

Датчики должны устанавливаться на указанной производителем высоте строго вертикально, чтобы в их «поле зрения» не попадал асфальт рядом с автомобилем.
При замене ультразвуковых врезных датчиков стоит помнить, что их диаметр варьируется в пределах 18–22 мм, и если под сенсор бОльшего размера бампер можно рассверлить, то обратная ситуация гарантирует головную боль.
Чаще всего в продаже можно встретить ультразвуковые врезные датчики черного, серого и белого цветов. Последние предпочтительнее для окраски в любой другой цвет. Тут подойдет как нитроэмаль, так и акриловая краска, которая сохнет дольше, но обладает бОльшей стойкостью к истиранию и не требует для защиты нанесения лакового покрытия. Чтобы чувствительность датчиков не снижалась, краску надо наносить максимум в два слоя.

Подробнее о нюансах установки парктроника в видео:

Новый Renault Duster 3 поколения для Украины показали официально

Стас Сидилев

Виртуальный мемориал погибших борцов за украинскую независимость: почтите Героев минутой вашего внимания!

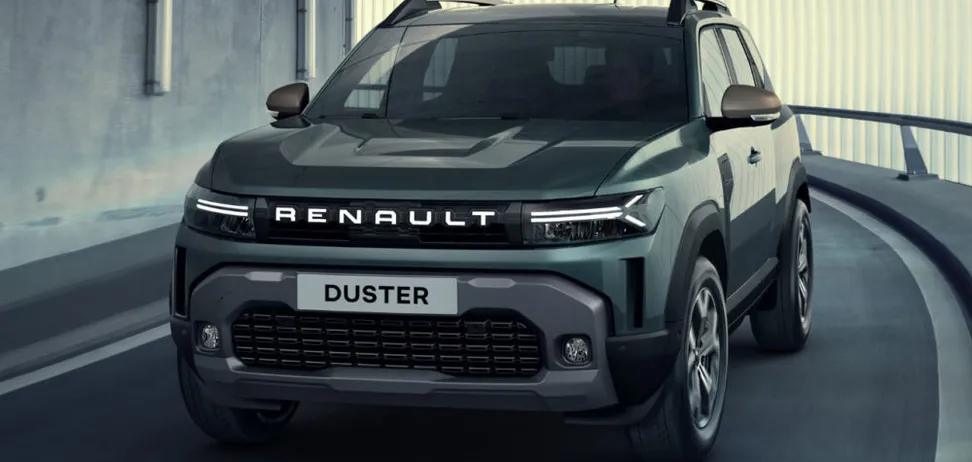

Renault Duster 3

Бюджетный кроссовер Dacia Duster 2024 модельного года недавно представили официально. Теперь машину показали на фото для тех рынков, где модель продается как Renault Duster – это касается и Украины, ведь у нас компания Dacia не представлена официально.

Фото Renault Duster 3 поколения публикует LOG. Долгожданный бюджетный кроссовер начнут собирать на заводе в Турции. Судя по изображениям, новинка почти идентична модели Dacia, которую выполнили в стиле концептуального кроссовера Bigster.

Спереди отличается решетка между фарами с крупной надписью Renault на всю ширину. Сзади на дверце багажника также появился логотип бренда. В остальном – дизайн тот же.

Renault Duster 2024

Двигатели Renault Duster 2024:

бензиновый турбо 1 л (100 л.с.);
бензиновый турбо 1,2 л (гибрид, 130 л.с.);
бензиновый турбо 1,6 л (гибрид, 140 л.с.).

Оснащение Dacia Duster 3 поколения получилось достойным: цифровой щиток приборов, 10-дюймовый тачскрин мультимедийной системы с навигацией, Apple CarPlay и Android Auto, круиз-контроль, парктроник, 6 подушек безопасности.

Также в списке оборудования есть бесключевой доступ, климат-контроль, камера заднего вида, беспроводная зарядка для смартфона, аудиосистема с 6 динамиками. Такой же набор получит и новый Renault Duster 2024 года.

OBOZ.UA уже показывал новую Toyota Camry 2025, которую показали в сети в необычном виде.

Важное

«Киевстар» вернул звонки по всей Украине и в роуминге: что с мобильным интернетом

15.12.2023 12:01

Украинцы ответили, кого поддерживают в войне Израиль – ХАМАС: данные опроса

15.12.2023 17:10

Папа Римский вспомнил о погибших детях в Украине, но традиционно не назвал виновных

15.12.2023 18:56

Жизнь

Четыре знака получат в 2024 году работу мечты: кто будет счастливчиком

15.12.2023 20:00

Как навсегда избавиться от черной плесени в ванной: проверенные уловки

15.12.2023 19:00

Что подарить жене или девушке на Новый год: варианты с гарантированным успехом

15.12.2023 18:00

Мнения

Юрий Гудыменко

Деньги для Украины есть: хватит быть заложниками ситуации в США и Европе

Олена Степова

Народ Донбасса хотел «пожить по-русски» и вот что из этого вышло: а мы предупреждали

Александр Кирш

Что на самом деле сделал Орбан в Брюсселе, чтобы не помешать Украине вступить в ЕС

Александр Левченко

Путин почувствовал слабость Америки и нерешительность Европы

Юрий Федоренко

Оккупантам в Крыму не поздоровится. ВСУ могут поразить любой объект на территории полуострова

Вадим Денисенко

Война продлится до 2026 года, россияне планируют дойти до Днепра и Харькова?

Павел Верневский

Что должен сказать сильный лидер, чтобы Украина не проиграла

News in English

A planet stolen billions of years ago may be lurking on the outskirts of the solar system

Pope remembers the dead children in Ukraine, but traditionally does not name the perpetrators

«It is important to concentrate on defense»: Zelenskyy said that the next weeks will be active for Ukraine. Video

Life

Как освежить и укрепить отношения: советы для пар

Что не стоит дарить на Новый год 2024, чтобы не вызвать недовольство Дракона

Как есть во время праздников сбалансировано: четыре совета по питанию

OBOZREVATEL в Google News
Подписывайтесь, чтобы быть в курсе последних новостей Украины и мира сегодня

Использование любых материалов, размещенных на ресурсе OBOZREVATEL разрешается только при условии обязательной ссылки на OBOZREVATEL, а для интернет-изданий – размещение прямой, открытой для поисковых систем, гиперссылки на страницу OBOZREVATEL, на которой размещен оригинальный материал. Любое копирование, публикация, перепечатка и последующее распространение информации, которая содержит ссылку на «Интерфакс-Украина» www.interfax.com.ua, строго запрещено. Все опубликованные фотоматериалы Getty Images и УНИАН не подлежат дальнейшему воспроизведению и/или распространению в любой форме без письменного разрешения компаний. Редакция OBOZREVATEL может не разделять точку зрения, изложенную в авторском материале. За достоверность информации, опубликованной в рекламных материалах, ответственность несет рекламодатель.
