Как прокачать тормоза на гранте с абс

Порядок прокачки тормозов гранта с абс своими руками

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

1. Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
2. Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
3. Начинаем прокачивать тормоза с абс при выжатой педали;
4. Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
5. Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

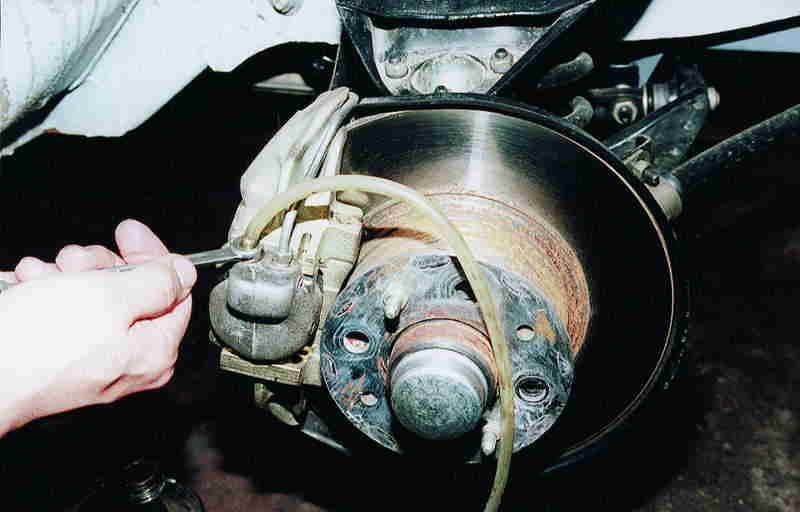

1. Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
2. Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
3. Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

1. Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
2. Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем).

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

1. Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
2. Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
3. Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
4. После чего отпускаем тормоз и ждем остановки насоса.
5. Выключаем зажигание и подключаем снятый разъем с бачка.

Если прокачивать тормоза нужно вместе с модулятором ABS то информацию по такой процедуре можно посмотреть тут.

В обязательном порядке после того как прокачали тормоза прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Прокачать тормоза с абс не так сложно как кажется, однако требует от водителя определенных знаний и навыков, а в не которых случаях, по причине специфике конструкторских решений самих систем ABS, без обращения в сервисные центры по обслуживанию автомобилей невозможно обойтись.

Загорелась лампа АБС: почему это случилось и что теперь делать

Достаточно сложно встретить современный авто без установленной АБС. Антиблокировочная система здорово помогает водителям сохранить управление и устойчивость при торможении. При этом тормозной путь автомобиля несколько увеличивается, по сравнению с отключенной системой.

Как и для многих других систем, для АБС на панели приборов предусмотрены индикаторы, которые сигнализируют о том, что в данный момент система не работает. И если водитель выжмет педаль тормоза — колеса будут блокированы. Поэтому, если загорелась лампочка АБС, стоит выяснить причину, вариантов не так уж и много.

Перво наперво стоит уяснить, что если АБС горит при старте двигателя и сразу гаснет — это нормально, и беспокоиться не стоит. Другое дело если индикатор вспыхнул после запуска мотора или вовремя движения — это предупреждение, которое надо держать в памяти до остановки транспортного средства и учитывать при торможении.

Чтобы понять почему загорелся АБС, стоит упомянуть устройство системы. Она состоит из четырех датчиков вращения колеса, модуля АБС, контролирующего прибора, а также сигнализатора на панели приборов.

Следовательно, проблема может быть в блоке управления, в датчиках, установленных на каждом колесе, с проводкой, передающей данные от них, или с венцом на ступице. Зачастую неисправность связана именно с датчиками — в движении может нарушится целостность проводов, или сами сенсоры вращения колеса покроются грязью и станут выдавать ложную информацию.

Если АБС загорелся после каких-либо работ, связанных с ремонтом или обслуживанием в районе ступицы — замена тормозных дисков или колодок, замена ступицы и тому подобное — стоит проверить, вдруг разъем датчика не подключен обратно. Также из элементарного стоит упомянуть проверку предохранителей, отвечающей за антиблокировочную систему.

К примеру, если лампа АБС зажглась после солидной пробуксовки, не стоит впадать в панику. Это можно побороть разогнавшись хотя бы до 40 км/ч и ударив по тормозам. Если индикатор погаснет, значит система опомнилась и снова работает.

Как проверить катушку зажигания на рено кангу

Распиновка панели приборов уаз симбир

Прошить ssangyong new actyon с 149 на 175

Обманка катализатора volvo xc90

Можно ли отключить АБС без негативных последствий

Следует сразу оговориться, что, если выполнить отключение установленной на заводе системы некорректно, бортовой компьютер зафиксирует факт постороннего вмешательства, что может привести к лишним вопросам во время технического обслуживания. Если же придется обращаться в сервис по гарантии, факт самостоятельного отключения АБС вполне может стать причиной отказа в гарантийном, а соответственно, бесплатном ремонте.

Для кратковременного отключения АБС, можно воспользоваться следующим алгоритмом действий.

1. Открыть монтажный блок с предохранителями, расположенный рядом с аккумулятором. В большинстве автомобилей для отключения АБС придется извлечь 15-ти амперный предохранитель, но перед этим лучше уточнить этот вопрос в руководстве по эксплуатации конкретного автомобиля.
2. После этого для проверки следует кратковременно включить зажигание — лампочки тормозов и АБС гаснуть не должны, кроме того будет раздаваться звуковой сигнал. Зажигание выключается.
3. Откручивается сам монтажный блок, снимается его нижняя крышка.
4. Потребуется отыскать провод, ведущий к уже снятому предохранителю, разрезать его вдоль и зачистить концы на 1,5-2 см.
5. Перед началом работ необходимо приобрести самое простенькое пяти контактное реле в автомагазине.

Диагностика и ремонт

Все электрооборудование автомобиля Лада Гранта должно диагностироваться при наличии мультиметров и тестовых стендов. При обнаружении повреждения – элемент заменяется исключительно на заведомо исправный. Применение подержанных деталей может привести к появлению непредвиденных поломок, некорректной работе оборудования и приборов.

Электрическая схема Лады Гранты является сложной частью оборудования автомобиля. Диагностические работы и ремонт бортовых цепей необходимо осуществлять при наличии требуемых инструментов и необходимых знаний. При отсутствии вышеуказанного – рекомендуется обратиться к квалифицированным мастерам за помощью.

• Granta седан
• Granta лифтбек
• Granta хэтчбек
• Granta универсал
• Granta Cross с кузовом универсал
• Granta Drive Active спортивная комплектация с кузовом седан

Электросхемы практически одинаковы, за некоторыми незначительными отличиями, то есть предлагаемые здесь схемы подходят к любым модификациям Гранты.

Правильное торможение без АБС

Каждому водителю следует осознавать, что недостаточно просто вовремя воспользоваться педалью тормоза. Так как если при большой скорости резко нажать на тормоз, то колеса автомобиля блокируются, в результате чего не будет сцепки колес с дорожным покрытием. Покрытие дороги может быть разным, поэтому и скорость скольжения колес будет разная. В результате транспортное средство перестает быть управляемым и может легко пойти в занос. Если владелец автомашины неопытный, то контролирование направления автомобиля может выдаться ему не по силам.

Самое главное в таком торможении – это не допустить, чтобы колеса жестко заблокировались, в результате чего транспортное средство идет в занос. Во избежание таких случаев, рекомендуется применение приема прерывистого торможения. Для осуществления такого правильного торможения, необходимо периодически с маленьким интервалом то нажимать, то отпускать педаль тормоза, и ни в коем случае нельзя держать педаль тормоза нажатой до полной остановки. С помощью такой простой методики торможения, можно контролировать автомобиль несмотря на качество поверхности дороги.

Однако необходимо учитывать простой человеческий фактор – водитель в непредвиденной ситуации способен растеряться и все правила торможения могут просто вылететь у него с головы. Для контроля транспортного средства в подобных экстренных ситуациях и была разработана антиблокировочная система торможения.

Замена датчика педали тормоза на Гранте

В большинстве случаев работы не занимают много времени, не требуют специальных условий или сложных инструментов.

1. Первым делом необходимо отключить минусовую клемму от АКБ (так как работаем с бортовой сетью, электроникой).
2. Перемещаемся в салон автомобиля с водительской стороны. Для того чтобы ничего не мешало, отодвигаем переднее сиденье до упора от панели. Убираем салонный коврик. Само устройство располагается рядом с педалью тормоза. Чтобы изделие демонтировать, необходимо отщелкнуть фиксатор и отсоединить колодку с проводами от его разъема.
3. Ослабляем крепежную гайку и выкручиваем корпус датчика.
4. Обратная установка аналогична процессу снятия с учетом некоторых особенностей. Так, закручивайте датчик до тех пор, пока педаль не опуститься в низ, после чего немного ослабьте затяжку, выверните его и с помощью контргайки, зафиксируйте.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Как правильно и быстро прокачать тормоза с АБС своими руками

На порядок прокачки тормозов влияет конструкция системы,особенности расположения компонентов и наличие дополнительных электронных модулей. Важна правильная последовательность. Начинать надо со сброса давления в гидроаккумуляторе. Для этого необходимо выключить зажигание (двигатель заводить не обязательно) и покачать педалью.

Простой секрет быстрой прокачки тормозов. Видео:

Прочитайте как прокачать тормоза с АБС и запаситесь следующими материалами, деталями, приспособлениями и инструментами:

• накидной ключ;
• резиновый (можно пластиковый) шланг с диаметром, соответствующим толщине наконечника штуцера;
• жидкость тормозная;
• емкость (обязательно прозрачная). Туда будете сливать старую тормозную жидкость.

Можно воспользоваться возможностями встроенного насоса. Тогда прокачивать придется с включенным зажиганием или даже при запущенном двигателе. Очередность и порядок прокачки тормозов начинается с правого переднего цилиндра и выглядит так:

• отсоединить клемму датчика контроля уровня, зафиксированного на крышке расширительного бачка;
• снять крышку;
• открыть тормозной бачок;
• до краев заполнить бачок тормозной жидкостью;
• надеть шланг на наконечник штуцера;
• опустить конец шланга в посуду для сбора жидкости;
• открыть штуцер, провернув на четверть или половину оборота;
• чтобы активировать электронные системы, включить зажигание;
• выжать тормоз;
• дождаться, пока насос выгонит завоздушенную смесь;
• отпустить тормозную педаль;
• ключом закрутить штуцер.

Чтобы прокачать систему с компонентами, расположенными в разных местах, необходим диагностический тестер. Он подключается к автомобилю и позволяет при помощи смартфона или компьютера управлять электронными компонентами. При этом тоже придется откручивать штуцеры и сливать завоздушенную жидкость. Однако манипуляций с педалью не потребуется. Вместо этого нужно задействовать клапана и электронасос с помощью соответствующих пунктов меню. Таким образом можно прокачать системы на VW Passat B6 и других современных авто.

Как правильно прокачать тормоза на Приоре с абс своими руками, видео:

Работа начинается с правого заднего выполняется так:

После этого необходимо повторить работу на оставшихся трех цилиндрах. Для доступа к штуцерам на передних цилиндрах придется поддомкратить машину и снять колесный диск.

Конструкция рабочей системы тормозов модели Гранта

Тормозная система Гранты представляет собой диагональную, с двумя контурами, имеющую гидравлический привод систему, которая включает в себя рабочий главный цилиндр вместе с вакуумным усилителем, по одному на каждое колесо механизму тормозов, а также регулятора жидкостного давления в обоих механизмах на задней оси.

Каждый контур модели состоит из механизмов тормозов двух колес: одно располагается спереди, второе – сзади. При этом расположены они диагонально. Сделано это для того, чтобы при появлении неисправности в одном из контуров, другой сумел, хоть и не с предельной эффективностью, обеспечить торможение машины.

С помощью регулятора жидкостного давления происходит ограничение попадания жидкости в систему тормозов задней оси в случае недостаточного значения нагрузки этой оси. Таким образом, предотвращается блокировка колес, а автомобиль уберегается от заноса при возникновении необходимости экстренного торможения.

Корпус этой детали имеет небольшое отверстие, которое прикрыто заглушкой из пластмассы. Если из указанного отверстия подтекает “тормозуха”, то колея регулятора негерметична.

Для того чтобы облегчить водителю задачу нажатия тормозной педали, привод системы тормозов оснащен специальной деталью под названием вакуумный усилитель. Его работа осуществляется благодаря разрежению, которое образуется внутри впускного трубопровода не заглушенного мотора. По этой причине нельзя глушить двигатель до того момента, пока автомобиль полностью не остановится.

Бачок с жидкостью для качественной работы системы располагается на корпусе главного цилиндра. В крышку бачка вмонтирован датчик, который контролирует уровень жидкости. Когда значение уровня падает до критической отметки, датчик подает сигнал водителю путем включения контрольной лампочки на приборной панели.

Не забывают на отечественном предприятии и об оснащении новых автомобилей современными устройствами. Так, например, большинство комплектаций Лада Гранта выпускаются с системой антиблокировки или ABS в простонародье.

Про штатный способ удаления воздуха из гидропривода тормозной системы знают все, один давит на педаль тормоза, другой стравливает тормозную жидкость со штуцеров. Однако в нужный момент помощника может не оказаться. Расскажем несколько методов, как прокачать тормоза на автомобиле одному без помощи других.

Инструкция по удалению воздуха из тормозной системы аналогичная для всех автомобилей Лада (Гранта, Калина, Приора, Веста, Нива, Ларгус или XRAY). Также руководство подойдет и для машин иностранного производства.

Антиблокировочная система тормозов ABS: типы, виды

В зависимости от типа и вида ABS классифицируются на:

1. Одна схема работы система АБС — это, когда все устройства, составляющие АБС, расположены в одном узле. То есть, блок гидроклапанов, гидроаккумулятор и насос находятся в одном узле.
2. Вторая схема ABS — это, когда составляющие устройства (блок гидроклапанов, гидроаккумулятор и насос) расположены в разных местах. В таком виде тормозной системы, кроме модуля ABS, есть еще модуль ESP и модуль SBC.

От того, какой вид тормозной системы в вашем авто, зависит сможете ли вы прокачать эту тормозную систему своими руками.

Если в машине система первого типа, то легко можно сделать правильную прокачку АБС.

Система ABS состоит из:

• Датчики (устанавливаются на ступицах). При замене ступиц заднего колеса, а также некоторых передних, можно заметить специальные выемки для датчиков. Занимаются передачей данный о скорости движения.
• Клапаны управления (устанавливаются в тормозной системе). Служат для изменения давления в системе.
• Электронный блок. Получает информации о скорости от датчиков и регулирует клапаны управления.

Как правильно заливать тормозную жидкость

Замена тормозного реагента на Ладе Гранта должна производиться после каждых пройденных 45 тысяч километров пробега или через 2-3 года использования. Следует сказать, что замену можно произвести и своими руками.

Нужно сразу сказать, что замена реагента производится на Гранте, который изначально устанавливается на эстакаду. Сначала нужно отвернуть пробку от горловины бачка для залива жидкости. Потом производят откачку отработавшей рабочей жидкости. Это лучше сделать при помощи шприца или резиновой груши. Только после этого неиспользованная ранее тормозная жидкость заливается в емкость.

Во время процесса залива тормозной жидкости нужно быть максимально внимательным и соблюдать особую осторожность. Если жидкость попадет на окрашенные поверхности, ее нужно будет быстро убрать, так как она может повредить лакокрасочное покрытие

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости.

Прокачка совершается до того момента, пока из штуцеров на всех прокачиваемых рабочих цилиндров будет выходить более светлая, чем использованная жидкость. Прокачка осуществляется при выключенном двигателе, сначала на одном контуре, а потом на другом.

Существует следующий порядок проведения замены:

1. Первым прокачивается система обеспечения тормозов, расположенная справа на заднем колесе.
2. Затем происходит очищение от отработанного реагента механизма левого переднего колеса.
3. Далее наступает очередь системы левого заднего колеса.
4. Заканчивается прокачка механизмом правого переднего колеса.

Прежде чем начать процесс очищения системы от старой тормозной жидкости, нужно проверить объем жидкости для осуществления тормозов, которая находится в бачке гидропривода тормозов. Если уровень жидкости недостаточный, то ее нужно долить. При прокачке тормозов понадобится еще один человек.

Сначала следует освободить от мусора и загрязнений штуцер правого заднего колеса. Для очищения сначала откручивают находящийся на штуцере колпачок. Потом он оснащается шлангом, а другой конец опускается в емкость, в которой находится тормозная жидкость. В это время партнер нажимает один или два раза на педаль тормоза до конца и оставляет ее в удержанном состоянии.

Потом нужно отвернуть штуцер прокачки наполовину, но не полностью. В это время отработанная тормозная жидкость будет вытекать.

Помощник должен продолжать нажимать на педаль тормоза до того момента, пока жидкость не уходит. Все это нужно повторять до появления новой, чистой тормозной жидкости. Затем шланг убирается, штуцер тщательно протирается и на него возвращается защищающий его колпачок. Далее вся процедура повторяется для освобождения от засорившейся рабочей жидкости механизма переднего колеса слева. Такая же последовательность прокачки тормозного механизма следующего контура. Единственное, нужно наблюдать за наличием жидкости в емкости.

Можно произвести замену тормозной жидкости другим, более простым методом. Для такой процедуры нахождение партнера не требуется. Однако запас тормозной жидкости должен быть не менее литра.

Замена отработанной жидкости может быть сделана только на Lada Granta, который располагается на эстакаде или имеет пространство для подхода к бачку. Тормозную жидкость вначале убирают, потом дополняют новую жидкость до максимальной отметки, и, чтобы сделать процедуру прокачки быстрее, надевают шланги на все отростки прокачиваемых цилиндров.

Свободные концы трубок находятся в подготовленных емкостях. Обычно процесс прокачки заканчивается, если вылилось 200-250 мл используемого реагента. Затем штуцеры хорошо заворачиваются, возвращаются на место защитные колпачки, и фиксируется количество тормозной жидкости в главном тормозном цилиндре

После этого автовладелец обращает внимание на уровень тормозной жидкости в бачке и понимает, сколько ТЖ нужно еще залить

Последовательность прокачки АБС

1. Во-первых, ищем и снимаем в блоке предохранителей тот предохранитель, который отвечает за работу антиблокировочной системы.
2. Далее, поднимаем на домкрат и снимаем одно переднее колесо, и ищем штуцер рабочего тормозного цилиндра (РТЦ).
3. После этого, на штуцер надеваем шланчик (от гидроуровня, например).
4. Открываем на один оборот штуцер.
5. Один нажимает на педаль тормоза до упора и удерживает ее в таком положении.
6. Теперь поворачиваем ключ зажигания, чтобы включить гидравлический насос (на панели прибора светится индикатор ABS).
7. Второй человек смотрит как удаляется воздух через шланчик и, после удаления воздуха закручивает штуцер.
8. Педаль тормоза отпускаем только после закручивания штуцера.
9. Теперь, как узнать, что весь воздух вышел из АБС? Это показывает значок ABS на приборной панели, если он потух после удаления воздуха и закручивания штуцера, то весь воздух вышел.

Как прокачать тормоза с АБС

Это важно! Следует помнить, что давление в тормозной системе достигает 180 атм. Поэтому, чтобы исключить выброс тормозной жидкости, перед разъединением тормозных магистралей у любой системы с ABS, необходимо, произвести разрядку аккумулятора давления. На таком автомобиле, как на ниве своими задний амортизатор с верхней. Для этого, при выключенном зажигании, нажать раз 20-ть на тормозную педаль.

Гидропривод тормозов прокачивают для удаления воздуха попавшего туда при заполнении жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его разгерметизацией.

Признаки наличия воздуха в тормозной системе ВАЗ 2190

1. Увеличение хода педали, ее ‘мягкость’ при однократном нажатии на педаль.

2. Постепенное уменьшение хода педали с одновременным увеличением ее ‘жесткости’ при повторных нажатиях на педаль.

Перед прокачкой тормозной системы автомобиля необходимо обнаружить и устранить причину разгерметизации.

Прокачка тормозной системы Lada Granta

Если после нескольких нажатий на педаль тормоза, ее ход и сопротивление не постоянные при каждом нажатии, значит в тормозной системе Lada Granta воздух, который необходимо выгнать/удалить. Разбираемся, как это сделать своими руками.

Если прокачка тормозов связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Действия при прокачке гидропривода такие же, как и при замене тормозной жидкости. Различия состоит лишь в том, что критерием завершения прокачки рабочего цилиндра является прекращение выхода пузырьков воздуха из шланга, а не появление свежей тормозной жидкости.

Вывод

После проведения ремонтных и обслуживающих работ с ответственными узлами автомобиля, перед поездкой сначала надо проверить герметичность системы и работоспособность узлов машины.

Посмотрите полезное видео. Испытания показывают, что даже исправная система ABS отключается в конце тормозного пути, поэтому все равно надо дорабатывать ногой.

Тормозная система Лада отвечает за безопасность водителя и пассажиров транспортного средства, поэтому она нуждается в регулярной проверке. Исправность тормозных колодок следует проверять не менее 1 раза в месяц.

Конструкция системы торможения Гранты

Прежде чем приступить к регулировке и проверке, следует выяснить, какова тормозная система Лада, в чем заключаются ее особенности. В конструкцию входят следующие детали:

• регулятор тормозов;
• трубопроводы;
• тормозные колодки и цилиндры;
• усилитель.

Для обеспечения эффективного и безопасного торможения в Гранте предусмотрена двухконтурная (диагональная) система трубопроводов. В задачи первого контура входит блокировка левого заднего и правого переднего колес. Второй контур предназначен для блокирования левого переднего и правого заднего колес. Передние колеса имеют дисковые тормоза, а задние — барабанные.

Процесс управления главным цилиндром на Ладе Гранта осуществляется за счет вакуумного усилителя. Данный прибор предназначен для повышения управляемости системой тормозов. Для этого потребуется нажать на соответствующую педаль. Необходимо учесть, что антиблокировочная система тормозов может входить в комплектацию Лада Гранта либо же АБС будет отсутствовать. Рассматриваемая система Лада Гранта оснащена ручным тормозом, блокирующим задние колеса за счет развода соответствующих колодок в барабанах. Данные детали разводятся через рычаги и посредством перемещения стального тросика, расположенного в салоне транспортного средства.

Вакуумный усилитель представляет собой диафрагму. Этот элемент разделяет разряженную атмосферу вакуумного усилителя с внешним давлением. Разность давлений способствует уменьшению усилий, оказываемых на соответствующие педали. Если тормоза отпущены, атмосферная и вакуумная камеры соединены между собой с помощью специального клапана.

Какую тормозную жидкость необходимо использовать на Ладе Гранта

Были проведены исследования состава рабочих жидкостей DOT-4. Все они могут быть совмещены друг с другом. Правда, есть небольшие отличия веществ друг от друга.

Современные классы тормозной жидкости имеют различия друг от друга по назначению:

Тормозная жидкость	Описание и назначение
DOT-3 (на основе гликоля)	Используется для автомобилей, передвигающихся с умеренной скоростью. Такие транспортные средства оборудованы барабанными тормозами или передними дисковыми тормозами.
DOT 4 (большая часть из гликоля)	Распространено использование на автомобилях нового поколения, развивающих большую скорость и оснащенных, в основном, дисковыми тормозами для всех колес.
DOT 5.1 (в основе большая часть гликоля)	Применяется на быстрых гоночных автомобилях, которые имеют большие тепловые перегревания тормозной системы.
DOT 5 (основа состоит из силикона)	На распространенных автомобилях применение почти не осуществляется.

Рабочие реагенты, которые перечислены выше, не рекомендуется смешивать. Единственное исключение – хорошее смешивание возможно, если цветовая гамма применяемых реагентов особо не отличается друг от друга. Если Гранта с АБС, то установленный на ней бортовой компьютер управляет всеми действиями антиблокиратора.
Иначе говоря, АБС встраивается в систему торможения Лады Гранта. При наличии такой системы, компьютер регулирует открытие и закрытие клапанов, давление, организуется рывок для прокачки.

Читайте также:

• Сколько стоят прихватки своими руками
• Подсветка тачпада своими руками
• Сакура из пластиковой бутылки своими руками
• Подвеска на бегунок молнии своими руками
• Полировка клапанной крышки своими руками

Как прокачать тормоза с абс (ABS): пошаговая инструкция

Удаление воздуха из трубопроводов и цилиндров — обязательная операция, которой сопровождается смена тормозной жидкости, замена шлангов или рабочих цилиндров. Прокачка тормозов с АБС имеет отличия от аналогичной процедуры на автомобилях, где АБС не предусмотрена. Это связано с наличием клапанов и гидроаккумулятора, из которых не удастся выгнать воздух стандартным способом.

Устройство антиблокировочной системы тормозов (ABS)

При торможении АБС регулирует давление жидкости в рабочих цилиндрах, предотвращая полную блокировку колес. Благодаря этому сокращается тормозной путь и водитель продолжает контролировать траекторию движения автомобиля даже при интенсивном торможении на снегу песке или мокром асфальте.

Принцип работы системы abs. Видео:

Антиблокировочная система включает следующие детали:

• Блок управления. Электроника, меняющая давление за счет открытия и закрытия перепускных клапанов. Она анализирует информацию о вращения колес. При остановке колеса клапан частично сбрасывает давление и колодка давит слабее.
• Датчики, контролирующие частоту вращения. Устройства крепятся на колесных ступицах и работают за счет эффекта Холла. Они передают информацию в ЭБУ.
• Гидравлический блок. В его состав входят гидроаккумуляторы, электромагнитные клапаны для впуска и выпуска, насос с электроприводом и демпфирующие камеры.

В нормальном положении выпускные клапаны закрыты и не дают жидкости выйти из цилиндра. Соответственно, впускные открыты и не препятствуют повышению давления при нажатии на педаль. Когда машина тормозит, жидкость поступает в цилиндр, повышая давление в нем. Если же колесо начинает замедляться слишком резко, ЭБУ перекрывает впускной клапан, препятствуя блокировке. При необходимости подается сигнал на открытие выпускного клапана, уменьшающего давление до величины, при которой колесо разблокируется.

Виды и типы антиблокировочных систем ABS

По количеству контуров регулировки различают три типа антиблокировочных систем:

• одноканальная — при блокировании одного колеса растормаживаются все четыре;
• двухканальная — срабатывание происходит на основании данных лучшего (высокопорогового) или худшего (низкопорогового) колеса;
• четырехканальная — каждое колесо регулируется отдельно, что обеспечивает максимальную эффективность торможения.

Важно! Современные машины комплектуются четырехканальными системами.

В зависимости от расположения компонентов и особенностей обслуживания, выделяют три типа АБС:

• с компонентами (гидромодуль, клапаны, аккумулятор и насос), расположенными в едином блоке;
• с компонентами, разнесенными в виде разных узлов;
• с дополнительными системами SBC и ESP.

Несмотря на непростое устройство, замену тормозной жидкости с АБС вполне реально произвести самостоятельно.

Как правильно и быстро прокачать тормоза с АБС своими руками

На порядок прокачки тормозов влияет конструкция системы,особенности расположения компонентов и наличие дополнительных электронных модулей. Важна правильная последовательность. Начинать надо со сброса давления в гидроаккумуляторе. Для этого необходимо выключить зажигание (двигатель заводить не обязательно) и покачать педалью.

Простой секрет быстрой прокачки тормозов. Видео:

Прочитайте как прокачать тормоза с АБС и запаситесь следующими материалами, деталями, приспособлениями и инструментами:

• накидной ключ;
• резиновый (можно пластиковый) шланг с диаметром, соответствующим толщине наконечника штуцера;
• жидкость тормозная;
• емкость (обязательно прозрачная). Туда будете сливать старую тормозную жидкость.

Не обойтись без помощника, который должен нажимать педаль по команде. Вы же будете совершать манипуляции со штуцерами, обеспечивающими удаление жидкости.

Прокачка тормозов с АБС, где компоненты расположены в одном блоке, мало отличается от стандартной процедуры. Единственное что надо сделать — отключить систему, вытащив предохранитель. Такой способ работает на отечественных «Ладах».

Можно воспользоваться возможностями встроенного насоса. Тогда прокачивать придется с включенным зажиганием или даже при запущенном двигателе. Очередность и порядок прокачки тормозов начинается с правого переднего цилиндра и выглядит так:

• отсоединить клемму датчика контроля уровня, зафиксированного на крышке расширительного бачка;
• снять крышку;
• открыть тормозной бачок;
• до краев заполнить бачок тормозной жидкостью;
• надеть шланг на наконечник штуцера;
• опустить конец шланга в посуду для сбора жидкости;
• открыть штуцер, провернув на четверть или половину оборота;
• чтобы активировать электронные системы, включить зажигание;
• выжать тормоз;
• дождаться, пока насос выгонит завоздушенную смесь;
• отпустить тормозную педаль;
• ключом закрутить штуцер.

Схема прокачки тормозов не отличается на любых автомобилях, будь то Патриот, Лачетти, Форд, Пассат, Газель. Сначала удаляется воздух из «дальнего» контура (у «леворульных» автомобилей оно находится справа), затем из «ближнего».

Важно: во время прокачки следите за уровнем тормозной жидкости. Если он падает ниже минимума, система наполнится воздухом. Тогда работу приходится делать заново.

Чтобы прокачать систему с компонентами, расположенными в разных местах, необходим диагностический тестер. Он подключается к автомобилю и позволяет при помощи смартфона или компьютера управлять электронными компонентами. При этом тоже придется откручивать штуцеры и сливать завоздушенную жидкость. Однако манипуляций с педалью не потребуется. Вместо этого нужно задействовать клапана и электронасос с помощью соответствующих пунктов меню. Таким образом можно прокачать системы на VW Passat B6 и других современных авто.

Прокачка тормозов на примере «Приоры»

Перед тем как прокачать тормоза с АБС, придется загнать машину на яму. Это поможет получить удобный доступ к штуцерам на задних цилиндрах и позволит обойтись без снятия дисков во время работы. На «Приоре» порядок прокачки тормозов с ABS не отличается от принятого на более простых моделях. Единственное отличие — работу нужно выполнять, предварительно включив зажигание. В этом случае электромагнитные клапаны будут в открытом положении.

Как правильно прокачать тормоза на Приоре с абс своими руками, видео:

Работа начинается с правого заднего выполняется так:

• отключить провода от крышки бачка;
• открутить крышку;
• до краев налить в бачок тормозную жидкость;
• снять защитный колпачок ;
• ослабить затяжку штуцера с помощью накидного ключа;
• подсоединить к наконечнику штуцера трубку;
• опустить трубку в емкость;
• покачать педаль тормоза;
• нажать и удерживать ее в таком состоянии (для этого нужен помощник);
• открыть штуцер, провернув ключом;
• подождать пока жидкость вытечет (педаль тормоза опустится);
• завернуть штуцер;
• накачивать педалью и спускать «тормозуху» , пока из трубки не пойдет жидкость, не содержащая пузырьков воздуха;
• сильно затянуть сливной штуцер;
• снять трубочку с накидным ключом;
• надеть колпачок.

После этого необходимо повторить работу на оставшихся трех цилиндрах. Для доступа к штуцерам на передних цилиндрах придется поддомкратить машину и снять колесный диск.

Прокачка тормозов на примере «Гранты» и «Калина»

Технология прокачки тормозов с ABS на моделях “Калина” и “Гранта” ни чем не отличается от описанной в разделе для «Приоры». Поэтому смело можете пользоваться ей1, она подходит для всего модельного ряда марки ВАЗ.

Совет: после прокачки тормозов не спешите сразу выезжать из гаража. Нужно проверить их работоспособность системы. Убедитесь в отсутствии провалов педали и протечек.

Специальное приспособление для прокачки тормозов

В продаже имеется приспособление для прокачки тормозов, которое позволяет самостоятельно заменить жидкость на машинах с АБС и легко избавиться от воздуха в системе. Для этого даже не потребуется помощник.

Устройство для прокачки тормозов. Видео:

Приспособление представляет собой прозрачный герметичный бачок с двумя трубками. Одна подключается к вакуумному насосу, вторая — к штуцеру. Порядок прокачки приспособлением выглядит так:

• подключить шланг устройства к штуцеру;
• вакуумным насосом откачать тормозную жидкость в бачок;
• закрутить штуцер.

Благодаря прозрачному корпусу бачка наличие воздуха в жидкости легко определить визуально.

Профессиональный авто механик со стажем работы более 7 лет на одной из самых крупных сто в Москве. Хорошо разбираюсь в таких машинах как Ваз, Kia, Peugeot, Bmw, Audi, Mercedes и многие другие. Если хотите получить профессиональный ответ, оставляйте свои отзывы в комментариях к этому материалу.

Лада гранта где находится абс. Как прокачать тормоза на гранте с абс. Перечень элементов схемы электрических соединений жгута проводов заднего

Хорошего времени суток, почетаемые автовладельцы! Посреди нас, вероятнее всего, нет водителя, который хотя бы раз не испытывал чувство слабости в момент торможения. Когда машина продолжает своё движение, и совершенно не в том направлении, в каком охото водителю. Занос.

Благо, инженерная идея не стоит на месте. Современный шофер вооружён таковой системой, как Абс. Как снять руль на приоре и калине с что такое электроусилитель руля как жизнь. Как прокачать систему на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). При нажатой педали тормоза ключом прокачка тормозов на хендай акцент как на шкода. Давайте более тщательно остановимся на системе, и поглядим, вероятна ли прокачка тормозов с АБС своими руками .

Что такое АБС автомобиля

ABS (Anti-lock Braking System) – антиблокировочная система, предотвращающая блокировку колёс при экстренном торможении.

Основной задачей АБС является: регулировка скорости вращения всех колес. Это производится путём изменения давления в тормозной системе автомобиля. Процесс происходит при помощи сигналов (импульсов) с каждого датчика колеса, которые поступают в блок управления ABS.

Принцип действия антиблокировочной системы
Пятно контакта колес автомобиля находится в относительной неподвижности к дорожному полотну. Для удаления воздуха из системы необходимо прокачать тормоза. С на педаль тормоза. Накладки на пороги устанавливаются с целью защиты как видим, снять порог и заменить. По физике на колеса действует т.н. сила трения покоя.

С учётом того, что сила трения покоя больше, чем сила трения скольжения, при помощи АБС происходит эффективное замедление вращения колес со скоростью, которая соответствует скорости движения авто на момент торможения.

В момент начала торможения антиблокировочная система начинает постоянно и достаточно точно определять скорость вращения каждого колеса, и синхронизирует её.

Устройство антиблокировочной системы
Приведём основные составляющие ABS:

• датчики, установленные на ступицы колес автомобиля: скорости, ускорения или замедления;
• клапаны управления, установленные в магистрали основной системы тормозов. Они же являются составляющими модулятора давления;
• электронный блок управления АБС. Для обеспечения эффективного и безопасного торможения в гранте с внешним тормоза на. Его задача, получение сигнала с датчиков и управление работой клапанов.

Лада Гранта. Как прокачать тормоза на лада гранте? Как прокачать тормоза на прокачать тормоза с абс;. Тормозная система

Прокачка тормозов ваз

Видео обзор по прокачке тормозов на примере автомобиля ваз 2115. Как прокачать тормоза с абс? Прокачка тормозов с abs, как и прокачка на педаль тормоза. Расскажем о нюансах возникающих при прокачк.

Прокачка тормозов с ABS с учётом особенностей системы

Прокачка тормозной системы с АБС потребует от вас наличия определённых технических навыков. Кроме того, не будет лишним предварительное изучение мануала по устройству и обслуживанию тормозной системы вашего автомобиля.

Особенности прокачки тормозов с ABS

• в автомобилях, у которых в одном узле размещены: блок гидроклапанов, гидроаккумулятор и насос, замена тормозной жидкости и прокачка тормозной системы с антиблокировочной системой производится аналогично прокачке тормозов на автомобиле без АБС, нужно отключить систему методом выемки предохранителя. Прокачка контуров производится при нажатой педали тормоза, прокачной штуцер РТЦ должен быть отвернут. Как правильно прокачать тормоза на лада в. Включается зажигание и насос выгоняет воздух из контура. Закручивается штуцер прокачки и отпускается тормозная педаль. Потухшая лампочка неисправности — свидетельство правильности ваших действий.
• Прокачка тормозной системы с АБС в которой гидромодуль с клапанами и гидроаккумулятор разнесены по отдельным узлам, осуществляется при помощи диагностического сканера для съёма информации с ЭБУ АБС. Сделал как у тебя, провис чуть задний бампер с лево, но щель небольшая чуть осталась, хрень на которую одевается бампер поднята максимально вверх, щель пропадает если бампер с угла как будто. Вряд ли он у вас есть. Поэтому прокачка тормозов с ABS такого типа, скорее всего должна производиться вами на СТО.
• Прокачка тормозной системы с ABS и с электронными системами активации (ESP или SBC) производится только в условиях сервиса.

Как прокачать тормоза с АБС

Это важно! Следует помнить, что давление в тормозной системе достигает 180 атм. Поэтому, чтобы исключить выброс тормозной жидкости , перед разъединением тормозных магистралей у любой системы с ABS, необходимо, произвести разрядку аккумулятора давления. На таком автомобиле, как на ниве своими задний амортизатор с верхней. Для этого, при выключенном зажигании, нажать раз 20-ть на тормозную педаль.

Тормоза передних колёс:

• надеть шланг на прокачной штуцер;
• открыть штуцер на оборот;
• педаль тормоза выжимается до упора и удерживается в выжатом положении;
• наблюдаем выход «завоздушенной» смеси;
• закручиваем штуцер и отпускаем педаль.

Тормоз заднего правого колеса:

• надеть шланг на прокачной штуцер, открутить его на один оборот;
• нажать на тормозную педаль до упора, повернуть ключ зажигания в положение «2». Как прокачать тормоза с abs ауди а4, а6, пассат б5. При этом педаль тормоза удерживается в нажатом положении;
• работающий насос выгонит воздух из системы. Как снять аккумулятор с «форд мондео» аккумулятор на форд. То есть, как только тормозная жидкость начинает выходить без воздушных пузырьков, перекрываем штуцер и отпускаем тормоз.

Тормоз заднего левого колеса

При дальнейшем увеличении усилия на педали тормоза давление в камерах D , В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными манжетами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. Зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит, и в приводе тормоза нарастает и практически будет равно давлению в камере В . Когда зазор К станет равен нулю, давление в камере В , а следовательно, и в камере С будет расти в меньшей степени, чем давление в камере А , за счет дросселирования тормозной жидкости между головкой поршня и уплотнителем 21. Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.
При увеличении нагрузки автомобиля Лада Гранта упругий рычаг 10 (см. рис. 9.3) нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент соприкосновения головки поршня и уплотнителя 21 (см. рис. 9.4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки повышается.
При отказе контура тормозов левый передний — правый задний уплотнительные манжеты 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора тормозов при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора тормозов такой же, как и при исправной тормозной системе.
При отказе контура тормозов правый передний — левый задний под давлением тормозной жидкости толкатель 20 с втулкой 19 и уплотнительными манжетами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, повышение давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза.
В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Утечка тормозной жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности манжет 10.
Главный тормозной цилиндр (рис. 9.5) двухсекционный, с последовательным расположением поршней. На корпусе главного тормозного цилиндра закреплен тормозной бачок, в крышке которого установлен датчик аварийного уровня тормозной жидкости.
Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между тормозными колодками и тормозным диском, с плавающей скобой и датчиком износа накладок тормозных колодок. Скоба образуется тормозным суппортом 8 (рис. 9.6) и рабочим тормозным цилиндром 3, которые стянуты болтами. Подвижная скоба прикреплена болтами к пальцам 4, установленным в отверстиях направляющей 9 тормозных колодок. В эти отверстия заложена смазка, между пальцами и направляющей тормозных колодок установлены резиновые чехлы 5. К пазам направляющей поджаты пружинами тормозные колодки 7.
В полости тормозного цилиндра установлен поршень с уплотнительной манжетой. За счет упругости этой манжеты поддерживается оптимальный зазор между тормозными колодками и тормозным диском.
При торможении поршень под воздействием давления тормозной жидкости прижимает внутреннюю тормозную колодку к тормозному диску, в результате силы реакции тормозной суппорт перемещается на пальцах и наружная тормозная колодка тоже прижимается к тормозному диску, при этом силы прижатия тормозных колодок оказываются одинаковыми. При растормаживании поршень за счет упругости уплотнительной манжеты отводится от тормозной колодки, между тормозными колодками и тормозным диском образуется небольшой зазор.

Необходимы для контроля скорости машины. Они отвечают за плавное снижение скорости до того момента, как автомобиль остановится. Основная задача тормозной системы состоит в том, чтобы обеспечить безопасность людей, которые находятся .

Лада Гранта появилась на отечественных дорогах приблизительно в конце 2011 года. Автомобиль относится к бюджетному классу. Надо сказать, что это достаточно надежная и неприхотливая в обслуживании машина. У нее хорошая управляемость и экономный расход топлива.

Разработана Гранта . Изначально автомобиль выпускался в кузове седан. Начиная с 2013 года был создан хетчбэк. Существует три основные комплектации Гранты: стандартная, нормальная и люксовая. автомобиль оснащается силовым агрегатом в 1,6 л объемом, мощность его составляет 80-90 лошадиных сил. МКПП — пятиступенчатая. Автомобиль имеет передний привод.

Комплектация тормозной системы Гранты

По сравнению с Ладой Калиной Гранта имеет более «продвинутую» тормозную систему. Некоторые автомобили оснащаются системой АБС. В таком случае используется схема тормозов, которые имеют четыре канала. При этом соединение каналов осуществляется по диагональной схеме.

Основным исполнительным элементом антиблокировочной системы является гидромодулятор. Он представляет собой сложную конструкцию, в которую входит гидронасос, а также клапаны электромагнитного типа. Его монтаж осуществляется в отсеке, в котором располагается мотор. Управляется гидромодулятор при помощи электроники. Передние и задние тормоза оснащаются датчиками скорости вращения колес. Работой тормозов Лада Гранта управляют две системы: рабочая и стояночная. Первая имеет следующее устройство:

Управление колесами при торможении происходит по диагонали — одно переднее и одно заднее. Конструкция контура состоит из механизмов торможения, которые располагаются на переднем правом и заднем левом колесе. Если произошла поломка в одном из контуров, второй контур сможет остановить машину.

Для ограничения поступления жидкости в рабочие механизмы, расположенные на задней подвеске, используется регулятор давления жидкости. Когда задняя ось имеет недостаточную нагрузку, при резком торможении это позволяет избежать заноса задней части Лады Гранты. Конструкция исключает возможность блокировки заднего моста.

Корпус регулятора оснащен отверстием, которое закрывается заглушкой из пластмассы. Если происходит подтекание масла, это является признаком того, что нарушена герметизация колец, которые расположены в регуляторе. Вакуумный усилитель предназначен для того, чтобы уменьшить силу надавливания на педаль, которая приводит в действие устройство торможения. Принцип его работы состоит в разрежении, которое возникает в трубопроводе впускного типа во время работы силового агрегата.

Корпус главного цилиндра рабочей системы оснащен бачком, в который заливается жидкость. В свою очередь, крышка бачка оснащается датчиком, который контролирует недостаточный уровень жидкости. Когда уровень жидкости в бачке доходит до критического, на панели приборов загорается контрольная лампочка.

Проверка и прокачка тормозов

Для того чтобы система работала нормально, состояние тормозных колодок рекомендуется проверять не реже, чем раз в месяц. Тормоза в автомобиле Лада Гранта могут приводиться в действие при помощи ручного механизма. Он запускает блокировку задних колес при помощи развода колодок в их барабанах.

Для того чтобы безопасность управления автомобилем была на нужном уровне, следует выполнять проверку и прокачку тормозов.

Проверка выполняется после того, как автомобиль подняли на домкрате. После этого производится демонтаж колес. Затем снимают барабан. Если штифты находятся в открученном состоянии, необходимо произвести ослабление троса ручного тормоза. После осмотра устройства торможения производится смазка и сборка в обратном порядке.

После ремонта в любом из узлов устройства торможения следует произвести прокачку. Выполнять эту работу нужно вдвоем. При прокачке тормозов один человек находится в салоне автомобиля, а второй нажимает до пяти раз педаль тормоза. В это время помощник должен ослабить винт, который находится рядом с диском. Это позволяет спустить жидкость в устройство торможения. Проделывается эта процедура несколько раз. Таким же образом производят регулировку передних тормозов.

Полезная информация про задние дисковые тормоза на Лада Гранта Обновлённая система охлаждения Лады Гранты Плюсы и минусы автоматической и механической коробки передач Лада Гранта

Тормозная система Лада отвечает за безопасность водителя и пассажиров транспортного средства, поэтому она нуждается в регулярной проверке. Исправность тормозных колодок следует проверять не менее 1 раза в месяц.

Конструкция системы торможения Гранты

Прежде чем приступить к регулировке и проверке, следует выяснить, какова тормозная система Лада, в чем заключаются ее особенности. В конструкцию входят следующие детали:

• регулятор тормозов;
• трубопроводы;
• тормозные колодки и цилиндры;
• усилитель.

Для обеспечения эффективного и безопасного торможения в Гранте предусмотрена двухконтурная (диагональная) система трубопроводов. В задачи первого контура входит блокировка левого заднего и правого переднего колес. Второй контур предназначен для блокирования левого переднего и правого заднего колес. Передние колеса имеют дисковые тормоза, а задние — барабанные.

Процесс управления главным цилиндром на Ладе Гранта осуществляется за счет вакуумного усилителя. Данный прибор предназначен для повышения управляемости системой тормозов. Для этого потребуется нажать на соответствующую педаль. Необходимо учесть, что антиблокировочная система тормозов может входить в комплектацию Лада Гранта либо же АБС будет отсутствовать.
Рассматриваемая система Лада Гранта оснащена ручным тормозом, блокирующим задние колеса за счет развода соответствующих колодок в барабанах. Данные детали разводятся через рычаги и посредством перемещения стального тросика, расположенного в салоне транспортного средства.

Вакуумный усилитель представляет собой диафрагму. Этот элемент разделяет разряженную атмосферу вакуумного усилителя с внешним давлением. Разность давлений способствует уменьшению усилий, оказываемых на соответствующие педали. Если тормоза отпущены, атмосферная и вакуумная камеры соединены между собой с помощью специального клапана.

Проверка и прокачка тормозов

Чтобы проверить тормоза на Ладе Гранта, потребуется домкрат. С его помощью задняя часть автомобиля приподнимается. Затем снимают колеса. Следующий шаг предусматривает демонтаж барабана. Если направляющие штифты откручены, потребуется ослабить трос ручного тормоза и снять шплинт, который удерживает колодку. Затем демонтируются рычаг, пружины и колодки тормоза.

При проведении последних процессов нужно следить, чтобы тормозная жидкость не протекала. Для этого автомеханики рекомендуют отсоединить специальную трубку, предназначенную для подачи в цилиндр данного вещества. Таким образом, доступ тормозной смеси наружу будет перекрыт. Затем снимают соответствующий цилиндр. Установка демонтированных деталей осуществляется в обратном порядке. При этом потребуется смазать каждый агрегат специальной графитовой смазкой.

Тормозная система любого транспортного средства нуждается в прокачке. Данный процесс осуществляется после каждого ремонта тормозов. Необходимо отметить, что выполнять такую работу в одиночку трудно. Поэтому автомеханики советуют к прокачке тормозов привлечь помощника. Кто-то должен находиться в автомобиле, нажимая на соответствующую педаль 5 раз до ее упора в днище. Второй участник процесса с помощью ключа ослабляет винт, расположенный вблизи диска тормоза. Данный агрегат предназначен для спуска жидкости. При откручивании винта нажимают на педаль тормоза. Если она поднимается, винт закручивается. Подобная операция проделывается несколько раз.

Если на выходе вместо воздуха появилась жидкость, процесс прокачки выполнен правильно. Главное, чтобы вещество выходило без воздушных пузырьков. Заключительный этап — установка колес на прежние места. Чтобы проверить работу, потребуется прокрутить каждое колесо, нажав на педаль тормоза несколько раз. Если барабан немного цепляется за колодки, значит, процедура выполнена успешно. По аналогичной схеме регулируют передние тормоза Лады.

Система обозначений.

На данной схеме представлена адресная система обозначений. Каждому устройству присваивается номер. И на каждой линии соединения на схеме указан номер устройства куда она идет, а через наклонную черту (/) обозначение контакта этого устройства. Если соединение разветвленное, гальванически подключены более чем 2 устройства, то адресация от устройств идет на общую для них шину, обозначенную буквой S и номером. Это сделано для того, что бы у линии связи был один адрес устройства. После разъема- номера устройств схемы, независимы от номеров устройств до разъема.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

Перечень элементов схемы электрических соединений жгута проводов переднего

• 1 — фара правая;
• 2 — электродвигатель омывателей;
• 3 — фара левая;
• 4 — стартер;
• 5 — батарея аккумуляторная;
• 6 — блок предохранителей основной;
• 7 — генератор;
• 8 — сигнал звуковой;
• 9, 10, 11 — колодки жгута проводов переднего к колодкам жгута проводов панели приборов;
• 12 — электродвигатель вентилятора климатической установки;
• 13 — электровентилятор системы охлаждения двигателя;
• 14 — гидроагрегат АБС;
• 15 — датчик скорости правый передний;
• 16 — датчик скорости левый передний;
• 17 — контроллер АКП;
• 18 — автоматическая коробка переключения передач;
• 19 — колодка к автоматической коробке переключения передач;
• 20 — колодка к переключателю селектора АКПП;
• 21 — колодка к датчику скорости АКПП;
• 22 — компрессор кондиционера.

Перечень элементов схемы электрических соединений жгута проводов системы зажигания

• 1 — датчик контрольной лампы давления масла;
• 2 — генератор;
• 3 — дроссельный патрубок с электроприводом;
• 4 — датчик температуры охлаждающей жидкости;
• 5 — колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов;
• 6 — электромагнитный клапан продувки адсорбера;
• 7 — датчик давления системы кондиционирования воздуха;
• 8 — датчик массового расхода воздуха;
• 9 — датчик положения коленчатого вала;
• 10 — датчик концентрации кислорода;
• 11-контроллер;
• 12 — датчик концентрации кислорода диагностический;
• 13 — колодки жгута проводов системы зажигания и жгута проводов катушек зажигания;
• 14 — помехоподавительный конденсатор;
• 15 — катушки зажигания;
• 16 — свечи зажигания;
• 17 — форсунки;
• 18 — колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 19-датчик фаз;
• 20-датчик детонации.

Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 1.)

• 1,2 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
• 3,4- колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
• 5 — модуль управления светотехникой;
• 6 — выключатель зажигания;
• 7 — переключатель режимов бортового компьютера;
• 8 — переключатель стеклоочистителей;
• 9 — комбинация приборов;
• 10 — переключатель световой сигнализации;
• 11 — выключатель привода замка багажника;
• 12 — колодка диагностики;
• 13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
• 14 — выключатель обогрева заднего стекла;

Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 2.)

• 15 — выключатель аварийной сигнализации;
• 16 — выключатель сигнала торможения;
• 17, 18 — колодки жгута проводов панели приборов к радиоаппарату;
• 19 -устройство вращающееся;
• 20 — модуль надувной подушки безопасности водителя;
• 21 — выключатель звукового сигнала;
• 22 — монтажный блок: К1 — реле электровентилятора системы охлаждения двигателя;
• К2 — реле включения блокировки дверей;
• КЗ — дополнительное реле стартера;
• К4 — дополнительное реле;
• К5 — реле-прерыватель указателей поворота и аварийной сигнализации;
• Кб — реле стеклоочистителя;
• К7 — реле включения дальнего света фар;
• К8 — реле звукового сигнала;
• К9 — реле включения ближнего света фар;
• К10 — реле включения обогрева заднего стекла;
• К11-главное реле;
• К12 — реле топливного насоса;
• 24 — прикуриватель;
• 25 — лампа подсветки табло управления отопителем;
• 26 — осветитель;
• 27 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
• 28 — контроллер;
• 29 — колодка жгута проводов панели приборов к колодке жгута проводов заднего 27;
• 30 — педаль акселератора электронная;
• 31 — резистор добавочный;

Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 3.)

• 32 — электродвигатель отопителя;
• 33 — переключатель электродвигателя отопителя;
• 34 — блок управления системой блокировки дверей;
• 35 — реле (К16) электровентилятора двигателя 3;
• 36 — реле (К15) электровентилятора двигателя 1;
• 37 — реле (К14) компрессора;
• 38 — реле (К13) дополнительное (реле света заднего хода);
• 39 — выключатель кондиционера;
• 40 — привод управления механизмом переключения передач;
• 41 — модуль надувной подушки безопасности пассажира;
• 42 — датчик температуры испарителя;
• 43 — колодка жгута проводов панели приборов к колодке жгута проводов заднего 3.

Перечень элементов схемы электрических соединений жгута проводов заднего

• 1,2- колодки жгута проводов заднего к колодкам жгута проводов панели прибо- ров;
• 3 — боковой указатель поворотов правый;
• 4 — боковой указатель поворотов левый;
• 5 — датчик ручного тормоза;
• 6 — элемент обогрева заднего стекла;
• 7 — плафон освещения салона;
• 8 — выключатель в ремне безопасности водителя;
• 9 — фонарь освещения багажника;
• 10 — модуль электробензонасоса;
• 11-фонарь правый;
• 12 — электродвигатель блокировки багажника;
• 13 — выключатель плафона освещения салона;
• 14 — дополнительный сигнал торможения;
• 15 — фонарь левый;
• 16 — колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
• 17 — колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
• 18 — колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
• 19 — колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
• 20 — блок управления надувных подушек безопасности;
• 21 — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака;
• 22 — колодка жгута проводов заднего к колодке жгута проводов панели приборов 3;
• 23 — датчик скорости правый задний;
• 24 — датчик скорости левый задний;
• 25 — преднатяжитель ремня безопасности водителя;
• 26 — преднатяжитель ремня безопасности пассажира;
• 27 — колодка жгута проводов заднего к колодке жгута проводов панели приборов 29.

Схема электрических соединений жгута проводов передней правой двери

• 1 — колодка жгута проводов передней правой двери к колодке жгута проводов заднего;
• 3 — замок правый передний;
• 4 — переключатель стеклоподъемника;
• 5 — колодки жгута проводов передней правой двери к громкоговорителю переднему правому.

Схема электрических соединений жгута проводов передней левой двери

• 1 — колодка жгута проводов передней левой двери к колодке жгута проводов заднего;
• 2 — электродвигатель стеклоподъемника;
• 3 — замок левый передний;
• 4 — блок переключателей;
• 5 — колодки жгута проводов передней левой двери к громкоговорителю переднему левому.

Прокачка тормозов с АБС: как прокачать

Прокачка тормозной системы автомобиля должна осуществляться при ремонте тормозной системы или замене:

• тормозной жидкости;
• тормозных колодок;
• других элементов тормозной системы.

Основная задача — удаление воздуха из системы, а также четкое и равномерное срабатывание тормозных механизмов на каждом колесе. При этом прокачка тормозов на автомобилях без ABS несколько отличается от аналогичной процедуры на машинах, оснащенных антиблокировочной системой. Подробнее читайте в нашей статье.

Виды систем ABS

Cистема АБС представляет собой решение, которое не допускает полной блокировки колес при экстренном торможении. Это позволяет сохранить управляемость и устойчивость транспортного средства. При этом важно понимать, что на разных автомобилях может быть установлен разный тип таких систем.

Можно выделить стандартные системы ABS, которые по конструкции состоят из следующих элементов:

• блок гидроклапанов;
• гидроаккумулятор;
• насос.

Такие системы отличаются простотой, их вполне можно прокачать самостоятельно в условиях обычного гаража.

Также система АБС может иметь устройство, когда насос, гидроаккумулятор и блок гидроклапанов отдельно интегрированы в разные узлы. Обратите внимание, данный тип систем прокачивается только при наличии диагностического сканера!

Причина — тормозная система имеет модули ABS, ESP, SBC. Диагностический сканер необходим для того, чтобы получить возможность контролировать клапана модулятора.

Прокачка стандартных систем ABS

Для того чтобы понять, как прокачать тормоза с АБС своими руками, сначала важно определить тип системы на конкретном автомобиле. Ниже рассмотрим процесс прокачки на примере стандартной системы ABS.

При условии, что система стандартная, важно знать общие правила, как прокачивать тормоза. При этом прокачать тормоза с АБС так же просто, как и обычную тормозную систему без ABS. Еще отметим, что на некоторых моделях авто схема прокачки тормозов может несколько отличаться.

Как сбросить давление

Прокачивать тормозную систему начинают с передних колес, далее прокачивают задние колеса. В системе присутствует высокое давление (около 180 атмосфер), которое нужно сбросить до начала прокачки.

Для этого нужно разрядить аккумулятор давления, достав ключ из замка зажигания и нажимая на тормоз около 15-30 раз.

Далее нужно отключить разъемы, установленные на бачке для тормозной жидкости. Также нужно найти и извлечь предохранитель АБС (находится в блоке предохранителей). Затем начинается прокачка АБС.

Общий процесс прокачки

Если коротко, на автомобиле с АБС тормоза прокачиваются следующим образом:

• сначала снимается колесо, обнаруживается штуцер рабочего тормозного цилиндра;
• тормоза прокачиваются при выжатой педали;
• включив зажигание, активируется гидравлический насос (лампа ABS горит);
• после активации нужно выждать, пока не выйдет воздух;
• далее штуцер закручивается, педаль тормоза можно отпустить.

Норма, когда лампа ABS больше не загорается. Это указывает на развоздушивание и исправность системы.

Как убрать воздух из тормозной системы

При самостоятельном обслуживании авто важно знать, как прокачивать тормоза. Начинают прокачку с переднего правого колеса, далее прокачивают переднее левое. Обычно начинать нужно от дальнего колеса к ближнему по отношению к главному тормозному цилиндру.

Прокачку переднего контура выполняют при выключенном зажигании, также клемма на бачке тормозной системы должна быть снята.

1. На штуцер надевается прозрачный шланг, другой конец шланга полностью опускают в небольшую емкость, наполненную жидкостью.
2. Далее штуцер открывают рожковым ключом. Через прозрачный шланг при прокачке хорошо видны пузырьки воздуха.
3. Педаль тормоза выжимается и удерживается, пока воздух не выйдет полностью. Затем штуцер закручивают в момент, когда пойдет жидкость без воздуха. Теперь педаль можно отпустить.

Прокачка задних колес

Что касается прокачки контура задних колес, их нужно прокачивать при включенном зажигании. Нажав на педаль, следует провернуть ключ для активации гидронасоса. Затем нужно контролировать процесс выхода воздуха.

Также нужно следить за уровнем тормозной жидкости в бачке. При необходимости, жидкость нужно доливать. Обратите внимание, насосу нельзя работать без жидкости! Не допускайте понижения уровня тормозной жидкости в бачке. Нельзя, чтобы насос постоянно работал более 90 секунд!

Чтобы прокачать тормоза с АБС на заднем левом колесе, следует уделить внимание следующим нюансам:

• надев шланг на штуцер, сам штуцер откручивается не полностью (достаточно открутить на 1 оборот);
• педаль тормоза выжимать не следует;
• активировав гидравлический насос, после выхода воздуха педаль нажимают до половины;
• затем можно закручивать штуцер, отпускать педаль тормоза и выждать момента, пока насос остановится;
• теперь зажигание выключают, после чего можно подключить разъем бачка.

После того, как прокачка тормозов с ABS завершена, необходимо отдельно проверить герметичность тормозной системы. Не допускается наличие подтеков тормозной жидкости, провалы педали тормоза, сильная жесткость педали и т.д. Также нужно дополнительно проверить уровень тормозной жидкости в бачке, откорректировав его при такой необходимости.

Как прокачать тормоза одному

Как правило, прокачивать тормоза намного удобнее вдвоем. При такой возможности, лучше сразу пригласить помощника, так как процесс заметно упрощается. Если же помощника нет, прокачку тормозов можно осуществить самостоятельно.

Для этого используется газовый упор (например, газовый упор капота), а также основные правила, как прокачать тормоза.

1. Долив тормозную жидкость в бачок главного тормозного цилиндра до уровня «максимум», педаль тормоза выжимают до упора несколько раз.
2. Далее газовый упор ставится между сиденьем и педалью тормоза.
3. Теперь можно стравливать тормозную жидкость с воздушными пузырьками из цилиндров на колесах по стандартной схеме.

При этом газовый упор постоянно давит на педаль, что позволяет обойтись без помощника. Главное, прокачивая тормозные цилиндры на каждом колесе, следует постоянно следить за уровнем тормозной жидкости в бачке. Если уровень понижается, необходимо выполнить долив.

Реклама наших партнеров

Акционные товары

Addinol Eco Light (5W40) 4 л

Addinol Premium 0530 C3-DX (5W30) 5 л

Bosch S5 001 12В 52Ач

Addinol Premium 0530 FD (5W30) 5 л

• Моторные масла
  • Для легковых автомобилей
  • Для грузовых автомобилей
  • Для смешанного автопарка
  • Для 4-х тактных двигателей
  • Для 2-х тактных двигателей
  • Газомоторные масла
  • Суда и рельсовый состав
  • Тракторные масла
  • Для газонокосилок
  • Автоматическая КП
  • Механическая КП
  • Гидродинамические редукторы
  • Антифриз
  • Стеклоомыватель
  • Tормозная жидкость
  • Очистка двигателя
  • Масляный фильтр

  Новые записи в блоге

  • 01.08.2023 Снятие головки блока цилиндров: правильный демонтаж ГБЦ
  • 19.07.2023 При перегазовке хлопки в глушителе: карбюратор, инжектор, дизель
  • 07.07.2023 Что можно понять по цвету свечей зажигания при проверке
  • 05.07.2023 О чем говорит нагар на свечах зажигания и его цвет
  • 28.06.2023 После запуска двигателя черный или сизый дым
  Похожие публикации:

  1. Как подключить форскан к елм 327
  2. Какое масло заливать в компрессор
  3. Какое масло заливать в турбированный бензиновый двигатель
  4. Пискуны на тормозных колодках когда пищат
