ЗАМЕНА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА

Комментарии: Избранное: 0

Шаг 1

Вам потребуется ключ «на 19».

Выключатель стоп-сигнала установлен под панелью приборов на кронштейне крепления педалей.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите нижнюю часть кожуха рулевой колонки (см. «СНЯТИЕ И УСТАНОВКА КОЖУХА РУЛЕВОЙ КОЛОНКИ»).

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА, Шаг 2

Шаг 2

3. Отсоедините провода от выключателя.

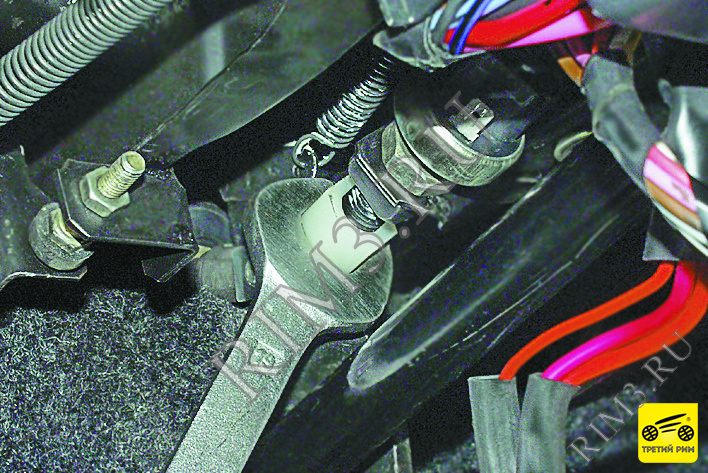

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА, Шаг 3

Шаг 3

4. Ослабьте затяжку буфера.

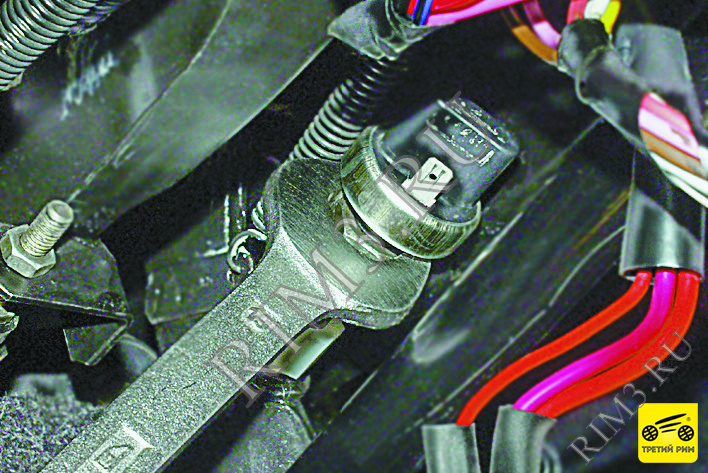

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА, Шаг 4

Шаг 4

5. Ослабьте затяжку контргайки.

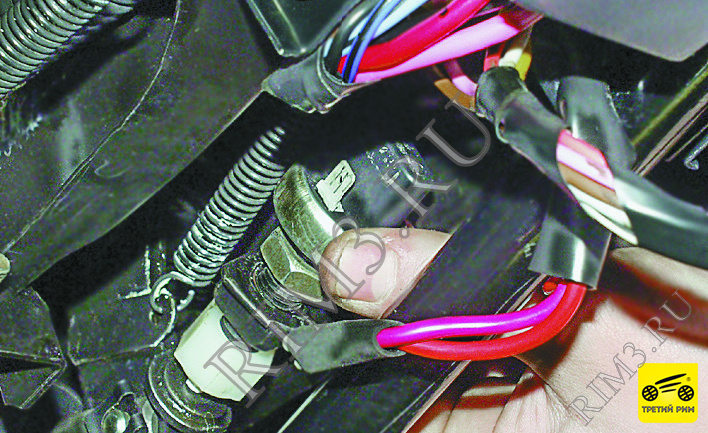

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА, Шаг 5

Шаг 5

6. Выверните выключатель за корпус до упора буфера в кронштейн.

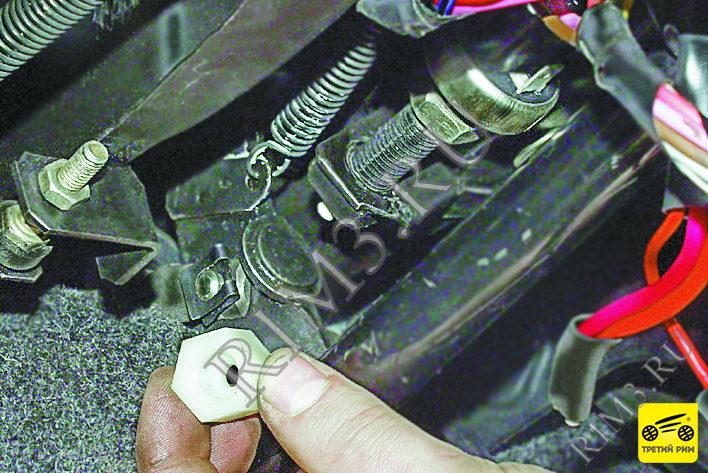

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА, Шаг 6

Шаг 6

7. Отверните буфер.

8. Выверните выключатель из кронштейна.

9. Установите новый выключатель в порядке, обратном снятию. Установите выключатель таким образом, чтобы буфер выключателя стоп-сигнала слегка касался упора на педали тормоза, свободный ход педали должен быть 3–5 мм. После окончания регулировки затяните контргайку и проверьте работу стоп-сигналов в задних фонарях и фонаря дополнительного стоп-сигнала, которые при нажатии на педаль тормоза должны загораться в момент свободного хода педали, а при отпущенной педали тормоза должны гаснуть.

Комментарии

Выключатель сигнала торможения — снятие и установка, регулировка (датчик стоп-сигнала)

датчик стоп-сигнала лягушка

Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

Отсоединить колодку жгута проводов от выключателя сигнала торможения.

Снять выключатель сигнала торможения, повернув его на четверть оборота против часовой стрелки.

замена лягушки

Внимание. Неправильная регулировка выключателя сигнала торможения может вызвать преждевременный износ тормозных колодок, а также отклонения в работе электронной системы управления двигателем (ЭСУД).

Внимание. Для обеспечения нормальной работы выключателя сигнала торможения:

— не допускается извлекать из него подвижный зубчатый шток, при отсоединении штока от выключателя выключатель подлежит обязательной замене;

— не допускается производить регулировку вылета штока выключателя более трех раз, после трех неудачных попыток регулировки выключатель подлежит обязательной замене;

— после снятия выключателя или нарушении регулировки в процессе выполнения регламентных работ выключатель подлежит обязательной замене.

Перед установкой выключателя сигнала торможения необходимо отрегулировать вылет зубчатого штока.

регулировка выключателя сигнала торможения

Рисунок 7-1 — Регулировка вылета штока выключателя сигнала торможения:

1 — выключатель сигнала торможения;
2 — шток выключателя сигнала торможения;
X — регулировочный размер

Измерить вылет штока 2, рисунок 7-1, величина вылета должна соответствовать размеру X = 28 мм. При несоответствии осторожно вытянуть шток из выключателя 1 на указанную величину (линейка металлическая).

Убедиться что педаль тормоза надежно соединена с толкателем вакуумного усилителя. Рукой отжать педаль 1, рисунок 7-2, тормоза. Удерживая педаль тормоза в нажатом состоянии установить выключатель сигнала торможения в отверстие кронштейна 3 педального узла и закрепить, повернув его на четверть оборота по часовой стрелке. Осторожно вернуть педаль тормоза в исходное положение.

Рисунок 7-2 — Установка выключателя сигнала торможения:

1 — педаль тормоза; 2 — шток выключателя сигнала торможения; 3 — кронштейн педального узла; 4 — выключатель сигнала торможения; 5 — втулка штока

При возврате педали тормоза происходит автоматическая регулировка вылета штока 2 выключателя сигнала торможения (шток утапливается в выключатель на необходимую величину, слышны характерные щелчки перехода зубчиков штока через фиксированные положения).

После возврата педали проверить выступание втулки 5 штока выключателя, выступание втулки за торец корпуса выключателя 4 не допускается, при выступании втулки необходимо повторить регулировку.

Окончательная регулировка выключателя сигнала торможения

Рисунок 7-3 — Окончательная регулировка выключателя сигнала торможения:

1 — педаль тормоза;
2 — выключатель сигнала торможения;
3 — шток выключателя сигнала торможения;
4 — щуп толщиной 2 мм

Отжать рукой педаль тормоза.

Установить между штоком 3, рисунок 7-3, выключателя и педалью тормоза 1 щуп 4 толщиной 2 мм и осторожно вернуть педаль в исходное положение (щуп 2 мм).

Повторно отжать педаль и извлечь щуп.

Присоединить колодку жгута проводов к выключателю сигнала торможения.

Дополнение

Лампочки стоп-сигналов поздно загораются. Регулировка датчика

В общем ситуация такая:
Тут приметил, что лампы стопов загораются не при легком нажатии на педаль тормоза, а когда машина уже ощутимо тормозить начинает.

Лично мне это не удобно, особенно на трассе, когда сидящую на хвосте машину надо заставить поотстать или предупредить что скоро тормозить будешь.
Обычно для этого я слегка прижимал педаль тормоза, так чтобы лампы зажглись, но торможения еще не начиналось.

Попробую это исправить. В датчике на педали («лягушке») должен стоять элементарный храповик – им можно изменить регулировку. Сегодня попробую это сделать.

Собрал все удачные инструкции:

evg6566 сказал(а):

Сегодня победил этот датчик — упрямство, однако)
Датчик 253206170R (на Ларгусе, с белой задней частью) стоит вертикально
1. Чтобы его вытащить — поверните против часовой стрелки на 90 градусов.
2. Повернули и прижимая НЕ ВЫТАСКИВАЕМ!
3. Теперь отжимаем от педали тормоза шток на 2-3 мм. (создаем зазор).
4. Поворачиваем датчик вправо для фиксации.
Если он не поворачивается, то немного (буквально 0,5-1мм) «играем» штоком вперед-назад. Повернули? ОК!
теперь проверьте как загораются стопы. Не нравится? Повторите процедуру с самого начала, но увеличьте зазор еще (см.п.3)

иначе не отрегулировать.
Там очень хитрая система — в повернутом налево состоянии, при нажатии штока и последующем повороте в вертикальное рабочее состояние что-то ) внутри изменяется и только таким образом удалось отрегулировать это хитрый датчик.

Внутренности у него просто загадка механики

Алексей Сергеевич сказал(а):

Регулировка очень простая. регулируется за мгновение. Но к этому я пришёл через 2 часа. 1. Необходимо изготовить мерный шаблон. Я приспособил пластмассовый уголок 10Х50 и длина 50. Почему уголок?- чтоб прислонить к педали было удобнее. Но главное, чтоб толщина пластины была 2 мм. 2. Против часовой стрелки повернуть злаполучный датчик, но не вытаскивать его из посадочного места. Между педалью и штоком подсунуть заготовленную пластину(уголок) и вернуть датчик обратно на место. Вынуть пластину и радоваться.

Алексей Сергеевич сказал(а):

Я как раз про датчик, который с белым колпачком на конце штока, а не с «грибком». Когда его выкручиваешь на 90% против часовой стрелки, то он как бы встаёт в «режим регулировки». И кода на заводе при сборке его вставляют, то не заморачиваются- он как бы сам настраивается на нужный вылет штока. Но почему-то он длиннее чем надо на 2 мм, и по этому нужно его «переустановить», как я выше писал. Я его перед регулировкой снял и разобрал, чтоб изучить. Он грамотно сделан, И при установке в посадочное место он сам выставляет «вылет» штока. Но по каким-то причинам или шток длиннее или крепление этого датчика ближе к педали ровно на 2 мм. В данный момент после моей регулировки, достаточно только положить ногу на педаль (нажатие примерно 5 мм) и стопоря ГОРЯТ!

acha33 сказал(а):

Всё просто и быстро. Под торпедой есть накладка, её лучше отсоединить для удобства. 4 пистона под рулём и 5 ый, скажем так, где печка, отводим её в сторону. Дальше встаём на колени и рукой нащупываем датчик. Корпус датчика достаточно большой, крутить удобно. Поворачиваем датчик против часовой стрелки с положения 12 часов на 9 часов. Есть ещё промежуточное положение, но я поворачивал до 9. Теперь, если любопытно, его можно вынуть и рассмотреть. Штука действительно хитрая, не просто кнопка. Теперь подкладываем между штоком датчика и педалью любую прокладку толщиной 2 мм.( я использовал монету 10 руб.) и поворачиваем датчик на 12 часов. Вынимаем прокладку. Всё. До регулировки свободный ход педали был 15- 20 мм. теперь 5 мм.

Да помогло.
Краткая инструкция по регулировке:
Датчик находится в верхней части педали тормоза, под прриборной панелью. Представлет из себя нечто вроде грибка, ножка которого является движущимся штоком с храповым механизмом. При отпущенной педали -датчик сжат. Двигая шток вперед-назад, можно регулировать длину ножки. Оптимальная регулировка достигается следующим образом:
Чуть удлиняем шток датчика, преодалевая усилие храповика. между шляпкой датчика и педалью размещаем шайбу/жало отвертки/монетку толщиной около 1-1,5 мм. Придерживая эту импровизированную прокладку, полностью отпускаем педаль тормоза и даже слегка рукой ее тянем на себя. С характерным потрескиванием срабатывает храповой механизм датчика. Прокладку удаляем, проверяем правильность регулировки (когда зажигаются стопы относительно нажатия педали тормоза). При необходимости регулируем повторно. Lada Largus 1.6 8v

У меня другой датчик стоит((, похож на этот, но другой, с белой задней частью. написан номер 253206170R. Мой не регулируется, нет насечек на штоке(ножке), шток ходит свободно, о max положения до min, не фиксируется. Который на картинке, по-видимому тоже не регулируется, насечек на штоке нет, если только они не скрыты самим корпусом датчика. Ранее регулировал на Сандеро без, проблем, но там датчик с насечками на штоке

Мне для регулировки шаблоном послужила 10 рублевая монета.

Я пробовал использовать 10 рублёвую монету, но она у меня выскользнула во время процедуры и исчезла в недрах машины(куда-то под педали) и мне пришлось идти другим путём и подыскать пластину (уголок) пошире (уголок удобней). Мне кажется, можно использовать кусок линейки. На счёт шумки. Была такая беда,но сама собой решилась. Там есть клипса, которая держит эту шумку не у двери ,а с другой стороны (над педалью газа). Так вот я заметил, что Вообще ни одна клипса (у меня по крайней мере) толком ничего не держат. Её отсоединить и подход к датчику открыт. И действительно у меня самая максимальная + допы на 50000 руб, а перчатки и инструмент брать приходится.

Датчик сам регулируется, почитайте внимательно

В свое время мы битых 1.5 часа на сервисе вдвоем корячились, регулировали, не шло никак. Там да легко, когда разберешься, но.. если дело не пошло, то снимать датчик, он прост, но мудреный с первичной правильной установкой перед регулировкой, насколько помню. Если не так собрать , то регулироваться не будет. На заводе никто не смотрит, естественно как повезет

Устройство и неисправности выключателей стоп-сигналов

Стоп-сигнал является одной из простейших электрических систем в современных автомобилях. Несмотря на то, что систему стоп-сигналов по своей сути являются очень старым изобретением (созданы примерно в 1920-х годах), они не претерпели серьезных изменений даже к нашему времени. В данном материале от Avto.pro мы разберемся с тем, что представляют собой стоп-сигналы, как они работают, какие неисправности для них характерны, а также с заменой каких комплектующих данных систем могут столкнуться автолюбители.

Экскурс в историю

В начале прошлого века первые серийные автомобили имели довольно простую тормозную систему: тормоза имели только задние колеса. С появлением транспорта, все колеса которого имели тормоза, ситуация на дорогах сильно изменилась. Авто с более совершенной тормозной системой имели очень малый по тогдашним меркам тормозной путь . Прибавьте к этому и то, что общее число автомобилей резко возросло, и представьте: как водители могут сигнализировать друг другу о том, что они совершают тормозной маневр? Решение оказалось довольно простым: оснастить весь транспорт стоп-сигналами, которые загорались в тот момент, когда автомобиль начинал сбрасывать скорость. Такие сигналы позволяли другим участникам движения быстро определить, кто начал торможение.

Выключатель стоп-сигнала Audi

Обязательным оснащение автомобилей стоп-сигналами в США стало лишь в 1986 году. В Европе аналогичное обязательство взяли на себя автоконцерны лишь в 1998 году. Более того, изменилась и структура специальной автомобильной оптики: начали распространяться системы, в которых имеется два боковых сигнала и один центральный. При работе такая оптика не только более заметна, но еще и застрахована от выхода из строя одно или даже двух сигналов. Мы не будет рассматривать специфические системы, в которых число сигналов может быть большим чем три, или же они имеют специфическое расположение, – автомобили от Jeep , Land Rover , Audi – а разберемся в устройстве самих стоп-сигналов и особенностях их работы.

Кратко об устройстве системы

Во вступлении к данному материалу мы говорили о том, что стоп-сигналы практически не изменились за тот долгий период, что они в принципе существуют. На самом деле такая система доказала свою простоту, надежность и, что немаловажно, дешевизну. Классический стоп-сигнал состоит всего из трех элементов:

Фонари;
Проводка;
Выключатель, иначе называемой прерывателем или «лягушкой».

Фонари заслуживают отдельного упоминания. Многие автоконцерны экспериментируют с оптикой и стоп-сигналы не стали исключением. Например, концептуальные автомобили от Audi оснащены лазерными сигналами. В будущем такое решение наверняка найдет широкое применение. Лазеры энергоэффективны и очень заметны. Более того, с ними можно экспериментировать. Например, лазерный фонарь будет проецировать на дорогу изображение. В случае Audi это красный треугольник или просто красная линия. А вот с выключателями автоконцерны практически не экспериментируют. Самый простой выключатель стоп-сигнала состоит из таких элементов:

Запчасти на mazda 2

Запчасти на audi q3

Сам выключатель закреплен на педали автомобильного тормоза. Как только водитель нажимает на педаль тормоза, шток выключателя проходит внутрь корпуса и замыкает контакты. Такая система нормально разомкнута – при замыкании стоп-сигналы загораются автоматически. Если водитель отпустит педаль тормоза, огни потухнут, так как шток будет выдвинут пружиной и перестанет замыкать контакты. Кстати, такая система весьма чувствительна и реагирует даже на несильные нажатия на педаль тормоза. Напоминаем, что у педали есть небольшой свободный ход. Если в реальности автомобиль еще не начал тормозить (это произойдет спустя считанные мгновения), стоп-сигналы уже начали сигнализировать другим участникам движения о том, что им стоит быть предельно внимательными – этот автомобиль начинает сбрасывать скорость.

Выключатель стоп-сигнала AC Delco

Подробнее о выключателях стоп-сигнала

Предлагает уделить больше внимания выключателям. Именно они, несмотря на простоту конструкции, чаще всего выходят из строя. Выключателем сегодня в обязательном порядке оснащается не только городской транспорт, но и тракторы, спецтехника, грузовики и иной транспорт. По этой причине водителям любых категорий стоит разбираться в том, как работают выключатели, как выявлять их неисправности и как осуществлять подбор нового устройства взамен износившегося. Выше мы уже указывали, что выключатели устроены довольно просто – всего четыре элемента. Но и с такой конструкцией можно экспериментировать, чем и занимаются автоконцерны . Хоть создаваемые ими выключатели немногим отличаются от тех, что были созданы еще в 20-х годах прошлого века, автолюбителям стоит иметь представление о данных конструкциях. Обычно выключатели делят на типы по контактам и креплениям:

С клеммами, имеющими винтовой зажим;
С поворотным креплением;
Со штыревыми контактами;
С плоскими (ножевыми) контактами;
С контактами одного из двух вышеуказанных типов + защитной юбкой из пластика.

Кроме того, сами выключатели делятся на механические, пневматические и гидравлические. Каждый из вышеуказанных типов имеет ряд особенностей, которыми обусловлены также и особенности монтажа. Скажем лишь, что в зависимости от используемых контактов выключатели могут иметь различную надежность . Например, выключатели с поворотным креплением (еще называемые байонетными ) отличаются наиболее высокой надежностью – случайно они рассоединяются крайне редко.

Устройство механических выключателей стоп-сигнала

Наиболее простые механические выключатели до сих пор применяются очень широко. Недостатки таких устройств во многом обусловлены особенностями материалов, из которых они изготовлены. Например, металл пружины может стареть. Контакты со временем окисляются. Как вы наверняка догадались, речь идет о той самой конструкции, которая включает в себя шток, пружины, контакты и, разумеется, корпус. Такой выключатель монтируется перед педалью тормоза на специальном кронштейне. За счет механической связи с педалью он четко реагирует на действия водителя.

Схема стоп-сигнала

Механический выключатель стоп-сигнала монтируют на специальном кронштейне при помощи винтов, гаек, а иногда или пластиковых защелок. Последние имеют не самый большой эксплуатационный ресурс и иногда обламываются, что может стать проблемой. Как правило, доступ к механическому выключателю ограничен, так что водитель может и не узнать о его существовании вплоть до тех пор, пока устройство не начнет работать с перебоями — а сам демонтаж может быть проблематичным. Здесь помогут технические руководства или советы с тематических форумов и ресурсов.

Устройство пневматических выключателей

Выключатели, дополненные пневматикой, обычно устанавливают на автотракторной технике, имеющей тормозную систему с пневматическим приводом, а также на автоприцепах. В отдельных случаях устройство отвечает не только за работу стоп-сигналов, но и выполнять роль датчика, реагирующего на изменения давления воздуха в пневмосистеме и подключающего определенное электрооборудование по ситуации. В основе пневматических выключателей стоп-сигнала лежат такие элементы:

Корпус с парой камер;
Диафрагма;
Резьбовой штуцер или же канал;
Контактная группа.

Сама контактная группа может иметь два исполнения: неподвижные штыри и подвижная пластина; подвижный штырь с возвратной пружиной и неподвижный контакт любой формы. Интерес представляет корпус пневматического стоп-сигнала. Он разделяется диафрагмой на две камеры. Суть в том, что как только давление в одной из камер повышается, он прогибается и закрепленный на ней подвижный контакт замыкается с неподвижным . Разумеется, рост давление в системе провоцируется включением тормозной системы в работу.

Пневматический выключатель стоп-сигнала

Подробнее о гидравлических выключателях

Одними из наиболее надежных выключателей являются гидравлические. Устройство почти ничем не отличаются от пневматических аналогов с штыревыми клеммами, однако имеют более прочный корпус. Дело в том, что такие выключатели имеют высокую защиту от воздействия различных жидкостей, в том числе и химически агрессивных. В силу высокой надежности гидравлическими выключателями стоп-сигналов оснащают тяжелый транспорт , имеющий тормозную систему с гидравлическим приводом.

Гидравлические выключатели устанавливают в контур колесных тормозов . Он соединяется с тормозной системой при помощи резьбового штуцера, являющегося одним целым с высокопрочным корпусом. Сам корпус такого выключателя цельнометаллический. Опционально он может иметь пластиковые колпачки для дополнительной защиты от загрязнителей. Как показывается практика, именно такие выключатели служат дольше любых других, хотя и страдают от типичных для данных устройств «заболеваний», о которых ниже.

Неисправности выключателя стоп-сигнала

Многие автолюбители сталкивались с тем, что стоп-сигнал их транспорта срабатывает через раз или перестает срабатывать вовсе. В подавляющем большинстве случае причина неисправностей кроется в поломке выключателя . Несмотря на несложное устройство, выключатель нередко выходит из строя и требует или обслуживания, или полной замены. Здесь стоит обращать внимание на такие проблемы:

Включение стоп-сигнала перестает срабатывать или срабатывает не всегда;
Огни не гаснут после того, как водитель отпускает педаль тормоза;
Появляется ошибка

Стоп-сигнал Chevrolet

Разумеется, игнорировать выход «лягушки» из строя нельзя, так как автомобиль без нормально работающих стоп-сигналов может создать аварийную ситуацию. Кроме того, неработающие огни привлекут внимание сотрудников полиции и автоинспекции. Как правило, неисправность выключателя обусловлена окислением контактов, коррозией или образованием нагара. Решить эту проблему достаточно легко. Вот что нужно сделать:

Демонтировать выключатель стоп-сигнала;
Отогнуть «усики» или другой крепеж при помощи пассатижей;
Вытащить окислившиеся контакты и очистить из наждачной бумагой;
Протереть концевик и смазать его маслом;
Установить выключатель на его место.

Учтите, что по-хорошему устройство стоит проверить тестером еще до того, как вы начали разборку и очистные работы. Аналогичным образом его стоит проверить и после очистки. После установки на автомобиль проверьте работоспособность стоп-сигналов в реальных условиях . В редких случаях может потребоваться проверка и замена отдельных предохранителей бортовой электросети. А в отдельных случаях может потребоваться регулировка высоты педали . Имеет смысл периодически демонтировать и чистить выключатель стоп-сигналов – это гарантирует, что устройство будет работать долго и без перебоев.

Выбор нового выключателя

Подобрать новый выключатель стоп-сигналов не так уж сложно. На выбор автолюбителей есть как оригинальные, так и неоригинальные устройства. Благодаря развитию информационных технологий и интернет-торговле искать автозапчасти стало очень легко. Подобрать новый выключатель можно даже без снятия старого устройства для того, чтобы узнать код, выбитый или напечатанный на его корпусе. Обычно поиск ведут по:

VIN-коду транспорта;
Техническим параметрам транспорта;
Коду имеющегося устройства.

Проще всего вести поиск именно по техническим параметрам транспорта. Зачастую к ним относят и такие параметры, как марка, модель и год выпуска автомобиля. Мы советуем вести поиски в проверенных интернет-магазинах . Также важно обращать внимание и на фирму-производителя, если вы решили взять неоригинальный выключатель. На вторичном рынке запчастей чаще всего встречаются выключатели таких фирм:

EPS (Италия);
Logem (Россия);
Vernet (Франция);
FAE (Испания);
Metzger (Германия).

Выключатель стоп-сигнала FAE

Согласно отзывам автолюбителей, высоким качеством исполнения могут похвастать выключатели от французского Vernet . Запчасти всех указанных фирм по большей является продукцией китайских, тайваньских, реже турецких и отечественных компанией. Их качество может варьироваться от низкого до высокого. Если вы ищете надежное решение для ремонта, то стоит обращать внимание именно на оригинал. Последний, как правило, втрое-вчетверо дороже аналогов, но отличается наиболее высоким качеством исполнения.

Вывод

Выключатель стоп-сигнала является именно тем компонентом бортовой электросети автомобиля, который выходит из строя относительно часто. Так как большинство «лягушек» являются механическими, они сильно страдают от коррозии, накопления нагара и окислов. В лучшем случае контакты выключатели будет достаточно очистить при помощи наждачной бумаги или же ветоши и агрессивного очистного средства, как-то WD-40. Если такая чистка не помогла, решением будет полная замена выключателя. К счастью, сегодня заменить оригинальное устройство можно и недорогим аналогом. Конечно, его качество будет уступать качеству оригинала, но в силу простоты устройства и его высокой живучести даже более недорогие аналоги будут служить довольно долго – вплоть до 4-5 лет.
