Обслуживаение Креты своими руками: оцениваем возможность ремонта кроссовера без дорогостоящих услуг сервиса (с фото)

Хендай Крета
Платформа нового поколения, на которой базируется Creta, — это конструктивная солянка. Архитектуру передней и задней (полузависимой для переднеприводных версий) подвесок кроссовер позаимствовал у свежей Элантры. Элементы полноприводной трансмиссии взяты у Туссана. От него же досталась и задняя независимая подвеска (для версии со всеми ведущими). Бензиновый мотор 1.6 хорошо знаком по нынешнему Солярису, а двухлитровый больше известен по седану i40. Проверим, не обернется ли такое смешение сложностями в обслуживании. Подробнее о ценах и комплектациях Hyundai Creta тут, стоит сказать что за полгода продаж они менялись аж 5 раз.

Ремонтопригодность мы оцениваем в баллах. Они соответствуют суммарным нормочасам (по официальной сетке), затраченным на проведение определенных операций.

Бензиновый двигатель 1.6 (123 л.с.) перешел от Соляриса к Крете без значительных изменений. Кстати стартовали продажи уже нового поколения Соляриса, подробнее про автомобиль тут.

В приводе ГРМ по-прежнему — цепь, рассчитанная на весь срок службы мотора. Как и раньше, при ее вынужденной замене не потребуется специнструмент — только опыт в проведении таких работ.

Базовая машина с механической коробкой передач имеет классический ГУР и лишена кондиционера. В этом случае в приводе установлен автоматический ролик-натяжитель. Другие версии с мотором 1.6 имеют электрический усилитель руля (ЭУР) и компрессор кондиционера. На машинах в таком исполнении приводной ремень вспомогательных агрегатов натягиваем, отводя генератор от двигателя. Механизм регулировки расположен сверху электрического узла, и доступ к нему легкий — конструкция аналогична использованной в наших Ладах.

Чтобы подобраться к индивидуальным катушкам зажигания, снимаем декоративную крышку. Она зафиксирована четырьмя болтами «на 10». Такой же крепеж предусмотрен для катушек. Для свечей нужна стандартная головка «на 16»; регламент их замены — каждые 30 000 км.

Двигатель 2.0 (149 л.с.) также не претерпел изменений. Его цепной привод ГРМ живет по тем же законам, что и в моторе 1.6.

Привод навесного оборудования у всех автомобилей с двухлитровым двигателем одинаковый. Механизм натяжения ремня — как на версии 1.6 без гидроусилителя руля. Разве что регулировка положения генератора расположена под ним — доступ хуже, но с серьезными сложностями не столкнетесь.

На моторе 2.0 крепления и разъемы катушек зажигания такие же, как у версий с 1.6, а декоративной крышки нет. Для замены свечей нужна та же головка, но сами свечи более дорогие — с платиновыми электродами. Регламент предписывает замену свечей аж на 120 000 км, но, как показывает практика, столько они не живут.

Компоновка подкапотного пространства для обоих двигателей в целом одинакова. Крышка воздушного фильтра мотора фиксируется на корпусе двумя удобными защелками и выступами. Интервал замены элемента — 15 000 км.

По регламенту первая замена антифриза выполняется после 210 000 км или десяти лет эксплуатации. Последующие обновления — через каждые 30 000 км или два года. Сливная пробка расположена в нижней части левого бачка радиатора. Для доступа к ней снимаем пластиковый пыльник картера. Разработчики позаботились, чтобы антифриз сливался аккуратной струйкой сквозь кузовные панели, а не разбрызгивался во все стороны.

Топливный фильтр встроен в бензонасос, установленный в баке. Такое решение давно стало правилом — исключения редки. Рекомендованный интервал замен — 60 000 км. Для доступа к насосу снимаем подушку заднего сиденья. Спереди она закреплена двумя защелками, сзади — болтом «на 12». Подбираться к насосу приходится через багажник, предварительно вынув боксы вокруг запаски. Каждый из них зафиксирован тремя саморезами под крестовую отвертку. Топливный насос закрыт пластиковой крышкой. Снимаем ее, поддев со стороны, на которую указывает выбитая стрелка. Далее извлекаем насос и полностью его разбираем для замены фильтрующих элементов. Мой совет: если нет опыта в таких операциях, лучше поручите дело сервисменам.

Масло во всех коробках передач и элементах полноприводной трансмиссии (раздаточная коробка и задний редуктор) рассчитано на весь срок службы автомобиля. Но всё же предусмотрены сливные и заливные пробки. Они расположены удобно и поддаются обычному инструменту. Так что замена масла (при необходимости) не вызовет сложностей. Заливные отверстия являются и контрольными.

Шестиступенчатый автомат агрегатируется с обоими моторами и работает с приводом обоих типов. Коробки для передне- и полноприводных трансмиссий различаются формой корпуса — к автомату, предназначенному для версий 4×4, пристыковывается раздатка. Шестиступенчатая механика идет только с двигателем 1.6 и передним приводом.

Сопутствующие операции

Масло в гидроусилителе руля также не подлежит регламентной замене. При необходимости этой операции сервисмены производят частичную замену — несколько раз откачивают жидкость из расширительного бачка, доливают свежую и прогоняют по системе. Доступен и альтернативный вариант. У моторного щита есть разъемное (на хомуте) соединение магистралей, через которое можно слить масло.

Аккумулятор зафиксирован спереди пластиной с болтом «на 12» и имеет транспортировочную ручку. Для снятия клемм ослабляем только их крепления к батарее — многочисленные гайки, фиксирующие силовые предохранители на плюсовой клемме, для этого трогать не нужно.

Подкапотный блок предохранителей расположен рядом с аккумулятором. Его верхняя крышка закреплена двумя большими защелками. На ее внутренней стороне есть обозначения цепей, а также запасные предохранители и щипчики для них.

Салонный блок предохранителей скрыт под панелью приборов, левее и ниже рулевой колонки. Его крышка закреплена двумя фиксаторами и выступами. Снимаем ее, потянув за вырез под пальцы. С обратной стороны крышки есть обозначения цепей, а вот запасных предохранителей нет.

Механизм регулировки стояночного тормоза спрятан в задней части центральной консоли. Увы, просто так к нему не подберешься. Придется частично откручивать консоль и приподнимать ее заднюю часть.

Салонный фильтр установлен за бардачком — удобно. Для доступа к крышке фильтра полностью откидываем бардачок, сжав его стенки с ограничителями (предварительно надо отсоединить амортизатор). Регламент смены фильтрующего элемента — каждые 15 000 км.

На Крете спереди и сзади установлены дисковые тормоза. Везде — классические однопоршневые суппорты и простой идентичный крепеж. Болты «на 14» вкручены в направляющие с отливом под ключ «на 17». Поршень переднего суппорта можно утопить любым подручным инструментом, а сзади для этого понадобится спецключ. Прокачные штуцеры на передних и задних суппортах расположены удобно. Интервал замены тормозной жидкости — 30 000 км.

Классовое деление

В зависимости от комплектации, на Кретах установлена светотехника с лампами накаливания и галогенками или со светодиодами. Конструктивные несовпадения малозначительны, основная разница — в количестве обычных ламп.

Доступ к ламповым фарам одинаково свободный с обеих сторон. Поворотник стоит отдельно — во внутреннем углу корпуса, ближе к решетке радиатора. Патрон зафиксирован поворотом. Лампа ближнего/дальнего света и лампа-габаритка делят один колодец. Он закрыт крышкой, которая снимается поворотом. Фиксация основной лампы проста, а вот патрон габаритки вставлен в корпус с хорошим натягом. При первом снятии, возможно, придется применить отвертку, действуя ею как рычагом и уперев ее в отлив на конце патрона, — но впоследствии всё будет идти от руки.

Дорогие фары имеют светодиодные ходовые и габаритные огни. Лампа ближнего/дальнего света стоит в отдельном колодце — во внешнем углу корпуса фары. С ее заменой не возникнет проблем. Лампа для освещения зоны поворота и еще одна, для поворотника, занимают центральный колодец. Доступ одинаково удобен справа и слева. Все лампы фар или их патроны фиксируются поворотом.

Патрон лампы задней противотуманки закреплен поворотом и расположен внутри бампера. Дотянуться до него можно и не поднимая автомобиль.

Чтобы снять разъем с лампы Н8 передней противотуманки, нажимаем на язычок фиксатора .

Передние противотуманки с галогенной лампой устанавливают на все машины. Подобраться к ним проще всего со стороны колеса — для этого частично демонтируем подкрылок спереди. Чтобы свободно отвести подкрылок в сторону, снимаем два пистона, крепящих его к пыльнику картера.

Дополнительный стоп-сигнал в крышке багажника — светодиодный на всех машинах. При выходе из строя его меняют в сборе.

Корпусы светодиодных и ламповых фонарей в крышке багажника устроены почти одинаково. Для доступа к лампам в обшивке сделаны окошки. В дорогом фонаре всего одна лампа — заднего хода.

В фаре со светодиодными элементами применена лампа ближнего/дальнего света HB3. Фиксатор ее разъема показан зеленой стрелкой.

Лампа освещения зоны поворота H11B в светодиодной фаре показана оранжевой стрелкой. Чтобы снять лампу, вращаем ее против часовой стрелки, пока контакты не выйдут из закрепленного рядом разъема . Патрон лампы поворотника показан желтой стрелкой.

В фаре без светодиодных элементов ближний и дальний свет дает галогенная лампа Н4. Замок пружины ее крепления показан красной стрелкой. Разъем лампы — без фиксаторов. Патрон лампы-габаритки показан синей стрелкой.

Для замены ламп в обычных или светодиодных фонарях, установленных в крыльях, оптику придется снимать. К сожалению, технологические отверстия в нишах кузова для этого не предусмотрены. Благо, крепления фонарей просты и надежны. Сначала снимаем пластиковую накладку в багажнике: поддеваем ее со стороны двух характерных щелей и вытягиваем на себя — сзади она держится на двух пистонах. Далее откручиваем два самореза. Помимо них фонарь фиксируют две направляющие по центру и ушко на внешнем углу корпуса.

При снятии фонаря нет риска что-то сломать, просто вытягиваем его на себя.

В светодиодных фонарях есть только одна лампа — поворотник.

Creta набрала 9,5 балла — отличный показатель. Для объективного сравнения с моноприводными конкурентами мы в итоговой оценке не учитывали работы по обслуживанию узлов полного привода, они приведены лишь для справки. Пожурить Крету можно лишь за сложный доступ к механизму регулировки ручника. В остальном она проста в обслуживании. Это подтверждают и отзывы владельцев Хендай Крета.

Трудоемкость и ориентировочная стоимость отдельных работ у дилера
Операция
Цена, руб.
Трудоемкость, н/ч (1 н/ч = 2800 )
Замена масла в ДВС (с масляным фильтром)
1120 РУБ
0,4 Н/Ч
Замена воздушного фильтра ДВС
560 РУБ
0,2 Н/Ч
Замена топливного фильтра
2240 РУБ
0,8 Н/ч
Замена салонного фильтра
560 руб
0,2 н/ч
Замена АКБ
840 руб
0,3 Н/Ч
Замена навесного ремня
2240 руб
0,8 н/ч
Замена антифриза
1680 руб
0,6 н/ч
Замена передних тормозных колодок
1400 руб
0,5 н/ч
Замена передних тормозных дисков
2800 руб
1,0 н/ч
Замена задних тормозных колодок
1400 руб
0,5 н/ч
Замена задних тормозных дисков
2800 руб
1,0 н/ч
Регулировка ручника
840 руб
0,3 н/ч
Замена свечей зажигания
840 руб
0,3 н/ч
Замена масла в МКП
1680 руб
0,6 н/ч
Замена масла в АКП
2800 руб
1,0 н/ч
Замена масла в раздаточной коробке*
1400 руб
0,5 н/ч
Замена масла в заднем редукторе*
1400 руб
0,5 н/ч
Замена щеток переднего стеклоочистителя
280 руб
0,1 н/ч
Замена щетки заднего стеклоочистителя
280 руб
0,1 н/ч
Замена лампы внешнего освещения
560 руб
0,2 н/ч
Замена тормозной жидкости
1680 руб
0,6 н/ч
Итого*
26 600 руб
9,5 н/ч
*Без учета работ по обслуживанию узлов системы полного привода (раздаточная коробка и задний редуктор).
Сводный чарт ремонтопригодности моделей последних поколений*

Замена ремня ГРМ Hyundai Creta

Замена ремня ГРМ (газораспределительного механизма) с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент замены ремня ГРМ, а также при появлении признаков его износа:

• двигатель запускается с трудом или вообще не заводится, а стартер срабатывает
• выхлоп стал чёрным
• слышен тикающий звук при работе ДВС

Мы оперативно проведём замену ремня ГРМ, по необходимости – ремней навесного оборудования, а также диагностику ДВС и газораспределительного механизма.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ РЕМНЯ ГРМ

Замена ремня ГРМ является частью планового технического обслуживания автомобиля Hyundai Creta и играет важную роль в работе двигателя транспортного средства. Несвоевременная замена ремня может привести к сбою в работе мотора, а обрыв к деформации клапана газораспределительного механизма и необходимости проведения капитального ремонта двигателя.

Все детали газораспределительного механизма тесно связаны друг с другом, впрыск воздушно-топливной смеси приводит в движение поршень цилиндра двигателя, который в свою очередь толкает коленчатый вал, связанный ремнем привода с распределительным валом. Таким образом, происходит движение распредвала, который регулирует частоту движения клапанов. Ремень ГРМ Hyundai Creta связывает между собой шестерни и передает крутящий момент от коленчатого вала к распределительному, влияя на скорость его вращения. При исправности системы частота их оборотов должна быть равна.

ВИДЫ НЕИСПРАВНОСТЕЙ РЕМНЯ ГРМ

1. Износ ремня ГРМ приводит к изменению силы передачи крутящего момента от коленчатого вала к распределительному, в результате происходит изменение частоты движения поршней и клапанов двигателя. Это в свою очередь ведет к сбою в работе газораспределительной системы, быстрому нагреванию двигателя и как следствие уменьшению мощности мотора и росту потребления топливной смеси. Для надежной и бесперебойной работы мотора необходимо чтобы клапаны закрывались и открывались в одной частоте с поршнями двигателя. Если из-за износа, возникает проскальзывание ремня ГРМ, это может стать причиной обрыва.
2. Обрыв ремня ГРМ Hyundai Creta – является самым опасным для двигателя повреждением. В случае возникновения такой неисправности распределительный вал перестает быть связанным с коленчатым валом и может остановиться совершенно произвольно в таком положении, при котором какой-либо из клапанов газораспределительного механизма будет открыт. В этом случае поршень, двигаясь вверх, может столкнуться с клапаном, что приведет к его деформации. В этом случае двигателю автомобиля грозит серьезный ремонт. Необходимо отметить, что обрыв ремня ГРМ не происходит неожиданно, практически всегда это сопровождается изменениями в работе двигателя автомобиля, уменьшению его мощности, изменению потребления бензина, возникновению посторонних писка, скрипов и т.д.

Для предупреждения и профилактики работы газораспределительного механизма необходимо периодически производить замену ремня ГРМ, это сохранит мотор автомобиля Hyundai Creta от поломки, предупредит преждевременный износ двигателя и увеличит срок его эксплуатации.

ПРИЧИНЫ И ОЦЕНКА ИЗНОСА РЕМНЯ ГРМ

Износ ремня ГРМ происходит по ряду причин, избегая которые можно продлить срок службы двигателя автомобиля.

• эксплуатация автомобиля Hyundai Creta в экстремальных условиях. Частая езда по грунтованным дорогам, буксировка прицепов, тяжелых грузов, передвижение на повышенных скоростях приводит увеличению нагрузки на коленчатый вал, раскручиванию его до максимальных оборотов, что приводит к стиранию ремня ГРМ и ускорению его износа.
• технические неполадки в двигателе Hyundai Creta. Течь антифриза или масла в течении продолжительного промежутка времени может приводить к химическому повреждению ремня ГРМ, образованию на нем трещин, расслоения и как следствие его обрыву.
• на автомобиле используется некачественный ремень ГРМ, материал которого не устойчив к воздействию негативных факторов окружающей среды.
• заклинивание натяжного или паразитного ролика приводит к натяжению ремня ГРМ и его обрыву.
• при износе подшипников водяной помпы и его остановке возникает резкий рывок от коленчатого вала и обрыв ремня.

Для предупреждения полного износа ремня ГРМ , необходимо периодически, при визуальном осмотре газораспределительного механизма , проверять наличие повреждений на поверхности ремня. Для проведения осмотра и оценки ременного привода необходимо открутить и снять защитный кожух механизма, под которым скрывается двигатель. Первыми признаками износа является:

• появление масляных и антифризных подтеков способных химическим способом разрушить ремень ГРМ, при длительном воздействии;
• возникновение продольных трещин на задней поверхности ремня;
• образование поперечных трещин на внутренней поверхности ремня привода;
• разлохмаченная поверхность и нарушение целостности края также являются признаком износа;
• об износе ремня также свидетельствует резиновая пыль на поверхности детали;
• если зубья ремня ГРМ начали отслаиваться, или стираться, деталь подлежит немедленной замене на новую.

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕМНЯ ГРМ

1. Увеличилось потребление бензина автомобилем
2. Уменьшилась мощность двигателя
3. Полная остановка автомобиля на ходу, при попытке запуска мотор не заводится, а стартер вращается легче обычного
4. Неустойчивая работа двигателя на холостом ходу и в движении;
5. Возникновение выстрелов в рессивере инжектора и выхлопной трубе

Все эти неполадки могут свидетельствовать о сдвижении фаз газораспределения и ослабления натяжки ремня. Если на своем автомобиле Hyundai Creta вы заметили один или несколько признаков и этого списка – немедленно обратитесь в СТО, для проведения осмотра.

КАК ЧАСТО НЕОБХОДИМО ПРОИЗВОДИТЬ ЗАМЕНУ РЕМНЯ ГРМ Hyundai Creta

Частота замены любых расходных материалов для автомобилей зависит от стиля вождения и режима эксплуатации автомобиля. При экстремальном стиле вождения и агрессивном использовании транспортного средства производить замену ремня ГРМ необходимо по мере его износа и стирания зубцов.

В нормальных условиях эксплуатации необходимо производить замену оригинального ремня ГРМ в плановом режиме, каждые 60 — 70 000 км. пробега. За этот период он вырабатывает свой ресурс и приходит в негодность. Если на вашем автомобиле Hyundai Creta установлен аналоговый ремень, замену необходимо производить чуть раньше срока рекомендованного производителем транспортного средства.

КАКОЙ РЕМЕНЬ ГРМ ЛУЧШЕ ВЫБРАТЬ

Современные ремни для газораспределительной системы представляют собой высокотехнологичное изделие, отличающееся повышенной прочностью и износостойкостью, способное выдерживать высокие динамические нагрузки. Производятся ремни ГРМ из неопрена или полихлорпрена с усилением прочными нитями корда из стекловолокна, нейлона и хлопка.

1. Чтобы избежать ошибки связанной с покупкой ремня ГРМ, обратитесь к специалистам, которые помогут по WIN коду вашего автомобиля заказать ремень привода ГРМ, подходящий для двигателя вашего автомобиля. Эта деталь является одной из самых важных в конструкции мотора, малейшее отклонение в длине, ширине, форме и размеру зубьев может привести в возникновению неполадок в двигателе машины Hyundai Creta.
2. Не пытайтесь экономить при покупке ремня ГРМ, дешевое изделие может быть некачественной подделкой, которая быстро придет в негодность и в будущем может стать причиной серьезной поломки двигателя. Лучшим вариантом для любого автомобиля являются оригинальные детали, стоимость их выше аналоговых, но при эксплуатации автомобиля они себя быстро окупают.
3. При покупке ремня ГРМ проверяйте его на жесткость, хороший ремень должен быть эластичным и легко гнуться. Чем хуже ремень, тем более жёстким он будет.
4. Не допускается наличие на ремне зубцов, наплывов, пор – это признаки некачественного ремня, который быстро придет в негодность. Поверхность изделия должна быть гладкой, допускаются маленькие заусенцы.
5. При самостоятельной покупке проверяйте артикул ремня ГРМ, нанесенный на тыльной стороне, он должен соответствовать WIN коду автомобиля. Если возможности сравнить код ремня и автомобиля нет, то необходимо произвести визуальное сравнение старого и нового ремня, они должны быть полностью идентичны.
6. Чтобы избежать покупки подделки, старайтесь приобретать запчасти только у официальных, проверенных дилеров.
7. Не экономьте на квалифицированной замене ремня ГРМ, обращайтесь в наш сертифицированный автосервис, где грамотные механики помогут с ремонтом автомобиля Hyundai Creta. А в магазине запчастей вы сможете купить оригинальные запчасти для своего автомобиля.

Хендай крета где находится ремень грм

Цепь или ремень ГРМ в Hyundai Creta?

Опубликовал Моряк , 15 июня, 2016

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Замена ремня ГРМ Hyundai Creta

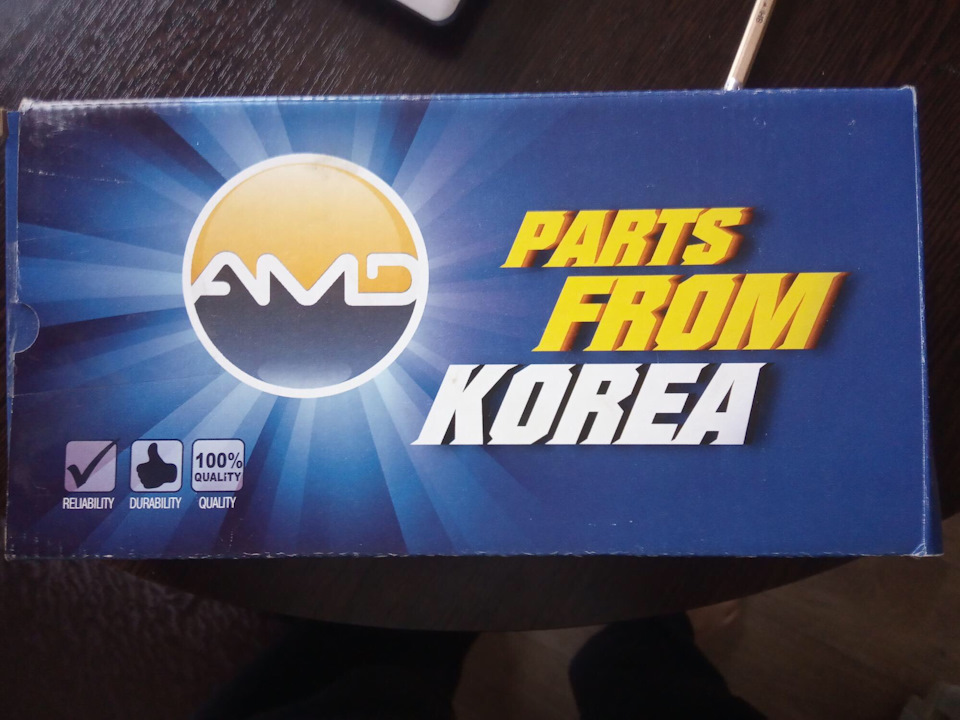

В комплект AMD AMDKITCS26 входит: цепь, натяжитель, и два успокоителя. Замена производилась на 2х литровом двигателе. В процессе были обнаружены расколотые успокоители отсюда и были посторонние звуки в работе двигателя, поэтому обязательно менять ГРМ комплектом.
