Датчик положения коленчатого вала (ДПКВ). Описание датчиков и способы их проверки.
Немного о датчиках:
1
Датчик положения коленчатого вала (ДПКВ)
Определяет положение коленвала и скорость его вращения, также участвует в определении пропусков воспламенения. При выходе датчика из строя работа двигателя невозможна.
Место установки: расположен у шкива коленчатого вала напротив реперного (зубчатого) диска. На двигателе F16D3 расположен в блоке цилидров ближе к маховику, под масляным фильтром.
Способ проверки датчика: отсоединить разъем от датчика, проверить сопротивление мультиметром, подключив его к контактам 1 и 2 (номера на колодке) — сопротивление должно быть 500-600 Ом.
2
Датчик положения распределительного вала (ДПРВ, датчик фаз)
ЭБУ по сигналам датчика определяет положение распредвала для синхронизации момента открытия форсунок с тактом впуска, чтобы достичь лучшую наполняемость цилиндра и его своевременную продувку.
Место установки: установлен за корпусом распредвала, рядом с кожухом ремня ГРМ под патрубком вентиляции картерных газов. На двигателе F16D3 расположен в головке блока цилиндров (ГБЦ) между распредвалами возле кожуха ремня ГРМ.
Способ проверки датчика: диагностическим сканером.
3
Датчик положения дроссельной заслонки (ДПДЗ)
Отслеживает величину открытия дроссельной заслонки, показания влияют на состав топливовоздушной смеси. При закрытии заслонки по сигналу датчика, ЭБУ переводит двигатель в режим холостого хода. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine.
Место установки: на дроссельном узле.
Способ проверки датчика: необходимо замерить сопротивление между контактами B и C (маркировка на колодке жгута проводов). При плавном открытии оно должно плавно изменяться от 1 до 7,5 кОм(+-2кОм). Более точное диагностирование возможно только диагностическим сканером.
4
Датчик детонации
По сигналам датчика ЭБУ производит корректировку угла опережения зажигания (УОЗ), как можно ближе к зоне возникновения детонации, но без детонации, что является наиболее оптимальным для работы двигателя. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine. Возможно появление детонации (характерного звона) при резком нажатии на газ. Детонация крайне губительна для двигателя и может привести к разрушению его механизмов.
Место установки: на блоке цилиндров, за стартером.
Способ проверки датчика: снять датчик и мультиметром (омметром) замерить сопротивление между контактами 1 и 2 (номера на колодке). Если по датчику слегка постукивать, то сопротивление должно меняться скачками.
5
Датчик абсолютного давления (ДАД)
По сигналам датчика ЭБУ определяет величину разряжения во впускном трубопроводе, которое указывает на нагрузку двигателя. По показаниям этого датчика корректируется топливовоздушная смесь. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine, возможно резкое повышение расхода топлива.
Место установки: справа на перегородке моторного отсека, рядом с вентилятором отопителя. К датчику подходит тонкая вакуумная трубка и жгут проводов. На двигателе F16D3 датчик расположен на впускном трубопроводе.
Способ проверки датчика: диагностическим сканером.
6
Датчик концентрации кислорода (ДК, ДКК, лямбда-зонд)
Отслеживает количество содержания кислорода в отработавших газах, и по его сигналам ЭБУ корректирует качество топливовоздушной смеси для достижения стехиометрии и более эффективной работы катализатора. Второй датчик отслеживает эффективность работы катализатора, и также по его сигналам производится коррекция смеси. Датчик оснащен подогревом, т.к. расположен далеко от коллектора, а начинает работать при температуре около 300 градусов. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine, возможно резкое увеличение расхода топлива.
Место установки: на автомобилях Евро-2 установлен один управляющий датчик на выпускном коллекторе. На автомобилях Евро-3 есть и второй (диагностический) датчик за катализатором.
Способ проверки датчика: диагностическим сканером.
7
Датчик температуры охлаждающей жидкости (ДТОЖ)
По сигналам датчика ЭБУ отслеживает температуру охлаждающей жидкости для корректировки топливовоздушной смеси. При неисправности датчика возможен трудный запуск в холодное время или же большой расход топлива. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine.
Место установки: расположен под катушками зажигания (Евро-3), под распределителем зажигания (Евро-2). На двигателе F16D3 расположен под впускным коллектором между первым
и вторым цилиндрами двигателя.
Способ проверки датчика: для проверки датчика следует проверить его сопротивление при разных температурах. Для этого потребуется мультиметр (омметр) и термометр. Показания датчика должны соответствовать таблице (см. приложение).
8
Датчик указателя температуры охлаждающей жидкости
Сигнал датчика используется для вывода информации о температуре на панель приборов на указатель температуры двигателя.
Место установки: расположен в ГБЦ в районе впускного коллектора, у первого цилидра.
Способ проверки датчика: для проверки датчика следует проверить его сопротивление при разных температурах. Для этого потребуется мультиметр (омметр) и термометр. Показания датчика должны соответствовать таблице (см. приложение).
9
Датчик температуры поступающего в цилиндры воздуха
По сигналам датчика ЭБУ отслеживает температуру всасываемого воздуха для корректировки топливовоздушной смеси. При неисправности датчика возможен трудный запуск в холодное время или же большой расход топлива. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine.
Место установки: расположен в корпусе воздушного фильтра. На двигателе F16D3 расположен в воздухоподводящем патрубке.
Способ проверки датчика: для проверки датчика следует проверить его сопротивление при разных температурах. Для этого потребуется мультиметр (омметр) и термометр. Показания датчика должны соответствовать таблице (см. приложение).
10
Датчик скорости автомобиля (ДС, ДСА)
По сигналам датчика ЭБУ определяет скорость автомобиля. При полном выходе датчика из строя не будет работать спидометр, ЭБУ переходит в аварийный режим, зажигается лампа Check Engine, возможны «зависания оборотов». При частичной неисправности спидометр может работать, но датчик тем не менее нуждается в замене.
Место установки: расположен сверху в корпусе коробки передач.
Способ проверки датчика: диагностическим сканером.
11
Датчик аварийного давления масла
При недостаточном давлении масла замыкает цепь, и на панели приборов зажигается лампа низкого давления масла — «масленка».
Место установки: расположен в корпусе масляного насоса возле шкива коленвала.
Способ проверки датчика: для проверки датчика необходимо отсоединить провода и на заглушенном моторе соединить вывод датчика с корпусом (массой). Должно прозваниваться как короткое замыкание (при включении зажигания должна гореть «масленка» на панели приборов).
12
Датчик указателя уровня топлива
Служит для подачи сигнала на указатель уровня топлива на панели приборов
Место установки: снизу бензобака
Способ проверки датчика: для проверки датчика необходимо извлечь его из бензобака (при снятии польется бензин). Проверка заключаается в измерении сопротивления между контактами датчика. Два крайних контакта в нижнем положении датчика должны быть замкнуты (прозванивается как короткое замыкание). Сопротивление среднего контакта с контактом массы должно плавно меняться от 56 до 1200 Ом при плавном перемещении поплавка.
См. «Проверка датчика уровня топлива»
13
Датчик недостаточного уровня жидкости в бачке стеклоомывателя
Служит для включения лампы индикации недостаточного уровня жидкости в бачке стеклоомывателя.
Место установки: в бачке стеклоомывателя
Способ проверки датчика: проще всего проверить цепь датчика, израсходовав жидкость стеклоомывателя, но бывают случаи, когда необходимо проверить сам датчик. Для этого необходимо снять бачок стеклоомывателя, выкрутить датчик, подсоединить к выводам датчика мультиметр. При полном опускании поплавка должно прозваниваться как короткое замыкание (цепь замкнута), при поднятии поплавка цепь должна рызмыкаться.
14
Датчик неровной дороги
Служит для работы в паре с датчиком детонации и ДПКВ. При проезде неровностей дороги, тряска может быть «распознана» датчиком детонации как, собственно, детонация. В данном случае ЭБУ будет принимать сигнал от датчика неровной дороги и сопоставлять сигналы. Возможно, что это как раз не детонация, и в корректировке УОЗ нет необходимости. Также, тряска может быть распознана ДПКВ как пропуски воспламенения в цилиндрах. В данном случае показания датчика неровной дороги не позволят изменить работу двигателя по «фиктивным» показаниям ДПКВ.
Место установки: расположен на кронштейне у левого «стакана» стойки амортизатора
Способ проверки датчика: снять датчик и мультиметром (омметром) замерить сопротивление между контактами 1 и 2 (номера на колодке). Если по датчику слегка постукивать, то сопротивление должно меняться скачками.
17 апреля 2014 Метки: своими руками
8.9 Проверка состояния и замена датчика положения коленчатого вала (СКР)
На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.
Замена датчика коленвала
Где то месяц назад вылетели ошибки:
P0335 Неисправность датчика положения коленчатого вала и
P0300 Множественные пропуски зажигания в 2 и 3 цилиндрах
На прошлой недели снял, проверил ДПКВ, в норме (сопротивление 0,55 кОм, на железку реагирует +/- 100 Ом)
Но при снятии болт закис пришлось варить и резать болгаркой, так немного повредил корпус.

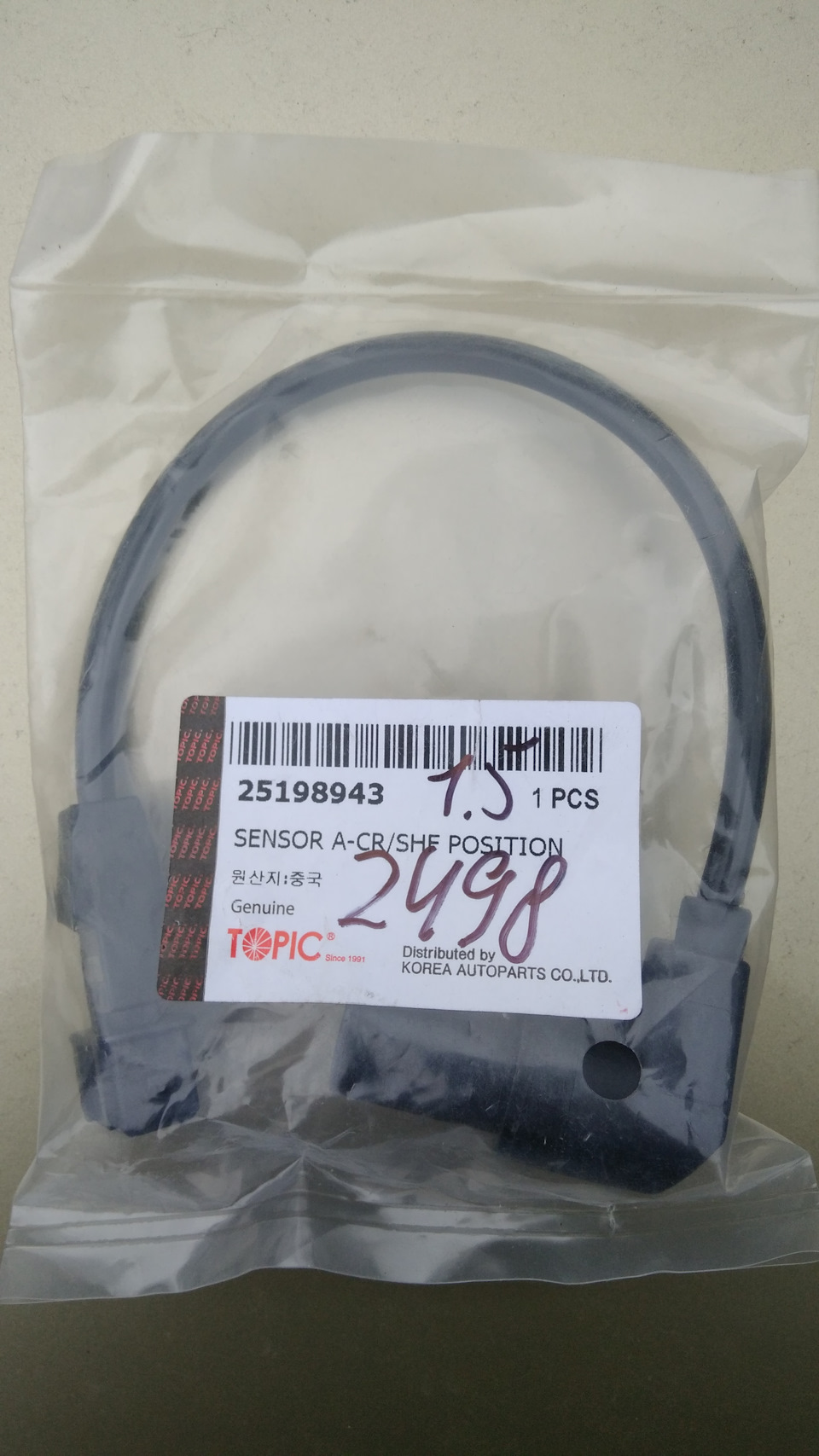

Сегодня решил поменять на новый. Поставил, завелась, проехал метров 30, встал под небольшую горочку включил нейтраль, заглушил, завёл, а она секунд 5 проработала и заглохла, при попытке завести — не заводиться. Поставил старой датчик, просушил свечи, завелась, проработала секунд 5 опять глохнет. Ставлю обратно новый датчик — ни в какую.
Бензина в баке больше 15л. Заводилась и при меньшем обёме.
Поделитесь ссылкой с знакомыми
Вобщем снова поставил старый датчик, просушил свечи, пошарпал немного коленвал и завелась.
Поснтавил новый датчик, всё работает…
И самое плохое что не понятно что за пооблема былая что не заводилась…
Ещё немного подтраивает, комп показал на графике при подборе момента опережения… Сделаю адаптацию позже…
Помогите где находится датчик коленвала. как он выглядит?
Помогите где находится датчик коленвала. как он выглядит?
у меня Нексия 2000 года 8 кл., ехал, взяла заглохла и не заводится, стартер крутит но не хватает. Покатил на диагностику, сказали датчик коленвала, купил его, собрался поменять, а не могу его найти, помогите мне его найти, где он находится?? Спасибо
25.04.2008, 21:05 #2
Помогите где находится датчик коленвала. как он выглядит?
http://tm17.ifolder.ru/6305128
Вот, должно помочь.
27.04.2008, 02:28 #3
Помогите где находится датчик коленвала. как он выглядит?
Датчик коленвала только на 16 кл. идёт. На 8-кл. его роль выполняет магнито-электрический датчик в трамблёре. Сними крышку распределителя и увидишь колодку с проводами. Это он.
27.04.2008, 08:47 #4
Помогите где находится датчик коленвала. как он выглядит?
у меня Нексия 2000 года 8 кл., ехал, взяла заглохла и не заводится, стартер крутит но не хватает. Покатил на диагностику, сказали датчик коленвала, купил его, собрался поменять, а не могу его найти, помогите мне его найти, где он находится?? Спасибо
