Как проверить датчик абсолютного давления

Датчик абсолютного давления автомобиля

Современные силовые установки обеспечиваются электронными блоками управления, позволяющими отслеживать работу всех систем и вовремя получать информацию об их некорректной работе. Одним из устройств является и датчик абсолютного давления, сокращенно называемый ДАД. Он помогает обеспечивать стабильную работу силового агрегата, а собираемые данные передает на ЭБУ.

Во многих моделях автомобилей, оснащенных подобным прибором, найти его не составляет труда — датчик давления находится во впускном коллекторе мотора. Здесь он отвечает за получение информации об изменениях давления в тракте впуска. Электроника на основании получаемых с него данных проводит оптимизацию состава горючей смеси, которая отправляется в камеру сгорания.

Для чего требуется ДАД

Корректная работа небольшого прибора влияет на состав подаваемой в камеру давления горючей смеси. Датчик абсолютного давления во время измерения опирается на состояние вакуума, устанавливая его как абсолютное значение. Таков основной принцип его работы.

Когда информация поступает в электронный блок управления, происходит расчет оптимальной плотности воздуха и его расхода, а после этого подготавливается топливно-воздушная смесь. ЭБУ передает определенные команды, опираясь на полученные в ходе расчета показатели массы необходимого воздуха, происходит регулировка форсунок, отвечающих за впрыск топлива.

Датчики абсолютного давления стали заменой расходомеру, однако в некоторых моделях автотранспорта могут присутствовать оба прибора сразу.

Как работает ДАД

Благодаря получению показателей с датчика абсолютного давления электроника контролирует поступающий через дроссельную заслонку объем воздушной массы. Этот показатель нужен для формирования определенной импульсной команды, дающей рассчитать количество горючего.

Прибор представляет собой вакуумную камеру, из которой полностью удален воздух. Показатели давления во входном штуцере соотносятся с уровнем в этой камере, показатели сравниваются и разница определяет исходящую команду.

При этом выполняется ряд манипуляций:

• отличающаяся высокой степенью чувствительности диафрагма прибора деформируется из-за влияющего на нее давления впускного коллектора;
• деформация отвечает за колебания сопротивления тензорезисторов поверхностного положения. Этот эффект получи название «пьезорезисторный»;
• пропорционально изменениям сопротивления колеблется и напряжение, выходное лежит в интервале от одного до 5 В;
• поступающее напряжение и помогает сформировать команду-импульс, которая передается на форсунки. Так определяется давление на впускном клапане, оно пропорционально напряжению.

В итоге силовая установка получает определенную дозу топливно-воздушной смеси.

Расположение прибора

Разобравшись, что такое ДАД, необходимо определить, где искать его в машине. Такой тип устройства применяется только на автомобилях, которые оснащаются инжекторными двигателями, особенно если они имеют также компрессор и систему турбонаддува.

Часто прибор располагается на впускном коллекторе, кроме того, существуют модели, где он крепится непосредственно к кузову в моторном отсеке, а входной коллектор и штуцер соединяются гибким шлангом.

Даже если на авто нет датчика массового расхода воздуха, ДАД может устанавливаться и выполнять возложенные на него задачи.

Неисправность датчика: что указывает на поломку

Корректное функционирование прибора оказывает влияние на управление автомобилем и комфортную езду. Признаками неисправности датчика становится такая симптоматика, как:

• увеличение потребляемого горючего. Некорректные данные о давлении, поступающие на электронный блок управления, заставляют подавать более насыщенную топливную смесь, что влияет на расход топлива;
• в жаркий сезон выхлопы белесые;
• ухудшается динамика силового агрегата, прогрев никак не улучшает ситуацию;
• выхлоп ощутимо пахнет бензином;
• обороты на холостом ходу не снижаются значительное время;
• возникают шумы, двигатель гудит;
• переключение скоростей сопровождается рывками.

Подобные неприятные явления чаще всего указывают на неисправности датчика. В этом случае нужна диагностика.

Диагностические мероприятия

Как проверить датчик абсолютного давления и определить, что он работоспособен:

• для начала к соединяющему прибор и входной коллектор вакуумному шлангу подключают переходник для манометра;
• некоторое время силовому агрегату дают поработать на холостых оборотах. Если в коллекторе наблюдается разряжение — показатели ниже 529 мм, необходимо удостовериться, что на шланге нет повреждений, нет дефектов диафрагмы датчика;
• получив данные манометра, его отсоединяют, а вместо него устанавливают вакуумный насос. Создается разреженное состояние (55–56 мм), после чего откачивание прекращается. Если состояние удерживается около тридцати секунд, то датчик исправен, и проблемы с автомобилем кроются в чем-то другом. В противном случае необходимо заменить неисправное устройство.

Если прибор цифровой, диагностика происходит несколько иначе:

• тестер переводится в режим вольтметра, к нему подключается провод, установленный на выходной контакт диагностируемого прибора;
• запускается силовая установка. Если напряжение удерживается в позиции 2.5 В, то датчик исправен, если же оно отклоняется в одну или другую сторону, требует замены;
• в режиме тахометра и при отключенном вакуумном шланге плюсовый щуп подключается к сигнальному выводу, а минусовый к заземлению. Если причина неисправности не в ДАД, то тахометр покажет величину в 4400–4900 оборотов;
• после присоединения вакуумного насоса можно установить, есть ли изменения в показаниях, полученных тахометром. Если они есть, то следует подумать о замене.

Диагностические меры показывают, стоит ли готовиться к полной замене или достаточно провести чистку датчика.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами. Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты. Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений. Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Датчик абсолютного давления (ДАД): как работает, неисправности, симптомы, как проверить

Датчик абсолютного давления (ДАД или manifold absolute pressure — MAP) используется блоком управления двигателя (ЭБУ) для расчёта нагрузки двигателя.

Датчик генерирует сигнал, который пропорционален вакууму во впускном коллекторе. ЭБУ использует этот входной сигнал, вместе с несколькими другими, для расчета правильного количества топлива для впрыска в цилиндры.

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии.

В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

Где находится датчик абсолютного давления

ДАД может располагаться в нескольких местах в зависимости от марки и модели автомобиля. MAP сенсор может быть установлен на моторном щите, внутреннем крыле или впускном коллекторе.

Соединение датчика производится непосредственно через отверстие в коллекторе или с помощью штуцера и шланга.

На двигателях с турбонаддувом датчик абсолютного давления чаще всего устанавливается непосредственно на впускной коллектор.

Как работает ДАД

Датчики MAP называются датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешнее атмосферное давление.

Когда двигатель запускается, внутри коллектора создается вакуум за счет движения поршней и ограничением, создаваемым дроссельной заслонкой. При полностью открытом дросселе при работающем двигателе вакуум на впуске падает почти до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.

Атмосферное давление обычно варьируется от 700 до 800 мм ртутного столба (93 – 105 кПа) в зависимости от вашего местоположения и климатических условий. Переводя в фунты на квадратный дюйм значение атмосферного давления будет равно 14,7 psi (pound-force per square inch).

Вакуум внутри впускного коллектора двигателя, для сравнения, может варьироваться от нуля до 70 кПа или более в зависимости от условий эксплуатации.

Вакуум на холостом ходу всегда высокий и обычно составляет 50 – 65 кПа (от 400 до 500 мм рт. ст.) в большинстве транспортных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни пытаются всасывать воздух, но закрытый дроссель перекрывает подачу воздуха, создавая высокий вакуум во впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).

Когда дроссель внезапно открывается, как при ускорении, двигатель всасывает большое количество воздуха, и вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.

Когда ключ зажигания включается первый раз, прежде чем запустить двигатель, блок управления проверяет показания ДАД, чтобы определить атмосферное (барометрическое) давление.

Таким образом, датчик MAP может выполнять функцию датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.

Некоторые автомобили используют отдельный барометрический датчик для этой цели, а другие используют комбинированный, который измеряет оба давления и называется BMAP.

На двигателях с турбонаддувом ситуация немного сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе. Но датчику MAP это неважно, потому что он просто контролирует абсолютное давление внутри впускного коллектора.

На двигателях с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется непосредственно датчиком воздушного потока. Контроллер анализирует сигнал ДАД, а также обороты двигателя, положение дроссельной заслонки, температуру охлаждающей жидкости и температуру окружающего воздуха, чтобы оценить, сколько воздуха поступает в двигатель.

Блок управления также может принимать во внимание сигнал обогащения / обеднения от датчика кислорода и положение клапана EGR, прежде чем вносить необходимые поправки в воздушно-топливную смесь. Этот подход к управлению топливом не так точен, как в системах, использующих датчик массового расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог.

Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:

Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к утечкам вакуума. Любой воздух, который попадает в двигатель после ДМРВ, является «неизмеренным» и нарушает баланс, необходимый для поддержания соотношения воздушно-топливной смеси.

В системе с MAP датчиком, он обнаружит небольшое падение вакуума, вызванное утечкой воздуха, и контроллер компенсирует это, добавляя больше топлива.

На многих двигателях GM, которые имеют датчик массового расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае потери сигнала воздушного потока и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика MAP, когда включен клапан рециркуляции EGR, указывает на неисправность системы.

Как устроен ДАД

По выходному сигналу датчики абсолютного давления бывают:

• С аналоговым выходом — широко используются. Их напряжение пропорционально нагрузке двигателя.
• С цифровым выходом — используются в таких системах, как Ford EEC IV. Цифровой MAP сенсор посылает сигналы прямоугольной формы с определенной частотой. Когда нагрузка увеличивается, частота также увеличивается, и время между импульсами (миллисекунды) уменьшается. Блок управления очень быстро реагирует на цифровой сигнал, потому что нет необходимости преобразовывать его из аналогового.

Датчик MAP состоит из двух камер, разделенных гибкой диафрагмой. Одна камера является «эталонным воздухом» (она может быть герметична или соединена с атмосферой), а другая — соединена с впускным коллектором прямым соединением или с помощью резинового шланга.

Чувствительная к давлению электронная схема внутри датчика MAP контролирует движение диафрагмы и генерирует сигнал напряжения, который изменяется пропорционально давлению. Это производит аналоговый сигнал напряжения, который обычно колеблется от 1 до 5 вольт.

Аналоговые датчики MAP имеют трехпроводной разъём: заземление, опорное напряжение 5 В от ЭБУ и сигнальное напряжение. Выходное напряжение обычно увеличивается, когда дроссель открывается и вакуум падает.

ДАД, который выдаёт 1 или 2 вольта на холостом ходу, может показывать от 4,5 вольт до 5 вольт при полностью открытой дроссельной заслонке. Выход обычно изменяется от 0,7 до 1,0 вольт на каждые 15 кПа изменения вакуума.

Признаки неисправности ДАД

Неисправный датчик MAP имеет серьезные последствия для контроля топлива, выбросов выхлопных газов автомобиля и экономии топлива. Симптомы плохого или неисправного ДАД включают в себя:

Увеличение расхода топлива

Датчик MAP, который измеряет высокое давление во впускном коллекторе, указывает ЭБУ на высокую нагрузку двигателя. Это приводит к увеличению впрыска топлива в двигатель.

Это, в свою очередь, увеличивает расход топлива. Это также увеличивает количество выбросов углеводородов и окиси углерода из автомобиля в окружающую атмосферу. Углеводороды и окись углерода являются одними из химических компонентов смога.

Недостаток мощности

Датчик MAP, который измеряет низкое давление во впускном коллекторе, указывает ЭБУ на низкую нагрузку двигателя. Блок управления реагирует уменьшением количества топлива, впрыскиваемого в двигатель.

Хотя вы можете заметить увеличение расхода топлива, вы также заметите, что ваш двигатель не такой мощный, как прежде. При уменьшении подачи топлива в двигатель температура в камере сгорания увеличивается. Это увеличивает количество NOx (оксидов азота) в двигателе. NOx также является химическим компонентом смога.

Увеличение токсичности выхлопных газов

Неисправный датчик MAP приведет к тому, что ваш автомобиль не пройдет проверку выхлопных газов на техосмотре. Выбросы из выхлопной трубы могут показывать высокий уровень углеводородов, высокий уровень NOx, низкий уровень CO2 или высокий уровень окиси углерода.

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
0	4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4.35	1.0 ± 0.1	0
Зажигание включено	4.35	1.0 ± 0.1	0
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1	0
Зажигание включено	2.2	1.0 ± 0.1	0
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

НЕ ИСПОЛЬЗУЙТЕ обычный вольтметр для проверки цифрового датчика Ford BP / MAP, так как это может повредить электронику внутри датчика. Этот тип ДАД может быть диагностирован только с помощью цифрового мультиметра в режиме измерения частоты, осциллографом или диагностическим прибором.

Как проверить датчик абсолютного давления. 3 способа проверки ДАД

Современные силовые установки обеспечиваются электронными блоками управления, позволяющими отслеживать работу всех систем и вовремя получать информацию об их некорректной работе. Одним из устройств является и датчик абсолютного давления, сокращенно называемый ДАД. Он помогает обеспечивать стабильную работу силового агрегата, а собираемые данные передает на ЭБУ.

Во многих моделях автомобилей, оснащенных подобным прибором, найти его не составляет труда — датчик давления находится во впускном коллекторе мотора. Здесь он отвечает за получение информации об изменениях давления в тракте впуска. Электроника на основании получаемых с него данных проводит оптимизацию состава горючей смеси, которая отправляется в камеру сгорания.

Для чего требуется ДАД

Корректная работа небольшого прибора влияет на состав подаваемой в камеру давления горючей смеси. Датчик абсолютного давления во время измерения опирается на состояние вакуума, устанавливая его как абсолютное значение. Таков основной принцип его работы.

Когда информация поступает в электронный блок управления, происходит расчет оптимальной плотности воздуха и его расхода, а после этого подготавливается топливно-воздушная смесь. ЭБУ передает определенные команды, опираясь на полученные в ходе расчета показатели массы необходимого воздуха, происходит регулировка форсунок, отвечающих за впрыск топлива.

Датчики абсолютного давления стали заменой расходомеру, однако в некоторых моделях автотранспорта могут присутствовать оба прибора сразу.

Как работает ДАД

Благодаря получению показателей с датчика абсолютного давления электроника контролирует поступающий через дроссельную заслонку объем воздушной массы. Этот показатель нужен для формирования определенной импульсной команды, дающей рассчитать количество горючего.

Прибор представляет собой вакуумную камеру, из которой полностью удален воздух. Показатели давления во входном штуцере соотносятся с уровнем в этой камере, показатели сравниваются и разница определяет исходящую команду.

При этом выполняется ряд манипуляций:

• отличающаяся высокой степенью чувствительности диафрагма прибора деформируется из-за влияющего на нее давления впускного коллектора;
• деформация отвечает за колебания сопротивления тензорезисторов поверхностного положения. Этот эффект получи название «пьезорезисторный»;
• пропорционально изменениям сопротивления колеблется и напряжение, выходное лежит в интервале от одного до 5 В;
• поступающее напряжение и помогает сформировать команду-импульс, которая передается на форсунки. Так определяется давление на впускном клапане, оно пропорционально напряжению.

В итоге силовая установка получает определенную дозу топливно-воздушной смеси.

Расположение прибора

Разобравшись, что такое ДАД, необходимо определить, где искать его в машине. Такой тип устройства применяется только на автомобилях, которые оснащаются инжекторными двигателями, особенно если они имеют также компрессор и систему турбонаддува.

Часто прибор располагается на впускном коллекторе, кроме того, существуют модели, где он крепится непосредственно к кузову в моторном отсеке, а входной коллектор и штуцер соединяются гибким шлангом.

Даже если на авто нет датчика массового расхода воздуха, ДАД может устанавливаться и выполнять возложенные на него задачи.

Неисправность датчика: что указывает на поломку

Корректное функционирование прибора оказывает влияние на управление автомобилем и комфортную езду. Признаками неисправности датчика становится такая симптоматика, как:

• увеличение потребляемого горючего. Некорректные данные о давлении, поступающие на электронный блок управления, заставляют подавать более насыщенную топливную смесь, что влияет на расход топлива;
• в жаркий сезон выхлопы белесые;
• ухудшается динамика силового агрегата, прогрев никак не улучшает ситуацию;
• выхлоп ощутимо пахнет бензином;
• обороты на холостом ходу не снижаются значительное время;
• возникают шумы, двигатель гудит;
• переключение скоростей сопровождается рывками.

Подобные неприятные явления чаще всего указывают на неисправности датчика. В этом случае нужна диагностика.

Диагностические мероприятия

Как проверить датчик абсолютного давления и определить, что он работоспособен:

• для начала к соединяющему прибор и входной коллектор вакуумному шлангу подключают переходник для манометра;
• некоторое время силовому агрегату дают поработать на холостых оборотах. Если в коллекторе наблюдается разряжение — показатели ниже 529 мм, необходимо удостовериться, что на шланге нет повреждений, нет дефектов диафрагмы датчика;
• получив данные манометра, его отсоединяют, а вместо него устанавливают вакуумный насос. Создается разреженное состояние (55–56 мм), после чего откачивание прекращается. Если состояние удерживается около тридцати секунд, то датчик исправен, и проблемы с автомобилем кроются в чем-то другом. В противном случае необходимо заменить неисправное устройство.

Если прибор цифровой, диагностика происходит несколько иначе:

• тестер переводится в режим вольтметра, к нему подключается провод, установленный на выходной контакт диагностируемого прибора;
• запускается силовая установка. Если напряжение удерживается в позиции 2.5 В, то датчик исправен, если же оно отклоняется в одну или другую сторону, требует замены;
• в режиме тахометра и при отключенном вакуумном шланге плюсовый щуп подключается к сигнальному выводу, а минусовый к заземлению. Если причина неисправности не в ДАД, то тахометр покажет величину в 4400–4900 оборотов;
• после присоединения вакуумного насоса можно установить, есть ли изменения в показаниях, полученных тахометром. Если они есть, то следует подумать о замене.

Диагностические меры показывают, стоит ли готовиться к полной замене или достаточно провести чистку датчика.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами. Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты.

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений.

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения.

Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах.

Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Датчик впускного воздушного давления 4Bar для Renault, Peugeot, KIA, Hyundai, Citroen	Пусковое устройство GKFLY для автомобиля, внешний аккумулятор	Автомобильное зарядное устройство, 2 USB-порта, 5 В, 3,1 А
EANOP HUD автомобильный дисплей, проектор на лобовое стекло	Увлажнитель воздуха Baseus автомобильный	Автомобильный автоматический парктроник с 4 датчиками

Видео по теме

 Датчик абсолютного давления автомобиля Ссылка на основную публикацию

Датчик абсолютного давления: назначение, рекомендации по диагностике и ремонту

Датчик абсолютного давления – один из элементов блока управления двигателем, используемый при расчёте нагрузки на силовую установку. Но стоит ему сломаться, как тут же увеличивается расход топлива и возникают проблемы в работе мотора. Благо, решить эту проблему можно своими силами.

Для чего нужен датчик абсолютного давления

Чтобы двигатель в авто нормально функционировал независимо от текущего режима и нагрузок, предусмотренная система контроля и управления силовым устройством должна точно рассчитывать плотность и насыщенность воздухом поступающей в агрегат топливной смеси, для чего и нужен датчик абсолютного давления.

В электронный блок управления поступают данные о текущем давлении и температурном режиме во впускном коллекторе, за что такой датчик и отвечает.

После этого ЭБУ рассчитывает наиболее подходящую в данном случае плотность воздуха и предположительный его расход на создание качественной топливно-воздушной смеси.

Далее блок управления отправляет несколько команд, и система начинает регулировать форсунку впрыска.

Важно! Хотя ДАД хорошо заменяет по функциональности расходомер, однако не влияет на его работу и может устанавливаться с ним вместе.

Где находится ДАД

То, где находится датчик абсолютного давления, зависит от конкретного авто. В большинстве транспортных средств ДАД располагают прямо на штуцере впускного коллектора. В старых автомобилях его могут размещать на гибких воздухопроводах и прикреплять к корпусу авто. При тюнинге турбодвигателя ДАД обычно устанавливают на воздуховод.

Читайте также: Почему не закрывается дверь в машине и что делать. 7 причин и 5 действий

Как работает датчик абсолютного давления

Благодаря ДАД можно контролировать количество воздуха, поступающего через дроссельную заслонку. На основании этого показателя создается команда-импульс, сообщающая о количестве горючего, требуемого для создания сбалансированной по своему составу топливно-воздушной смеси.

Расположенная внутри устройства безвоздушная вакуумная камера, сопоставляет уровень давление во входном штуцере с давлением внутри себя и выдаёт исходящий сигнал на основе полученной разницы.

Принцип работы датчика абсолютного давления основан на целом комплексе действий:

1. Чувствительная диафрагма ДАД подвергается деформации под давлением во впускном коллекторе.
2. Растяжение диафрагмы вызывает изменение уровня сопротивления на тензорезисторах поверхностного положения, иначе говоря, возникает пьезорезисторный эффект.
3. Начинаются колебания напряжения, полностью пропорциональные динамичным изменениям уровня сопротивления тензорезисторов.
4. Благодаря некоторым особенностям способа подключения тензорезисторов, обеспечивается высокую чувствительность устройства, которую ещё больше усиливает чип ДАД, поэтому выходное напряжение колеблется в пределах 1-5 В.
5. В зависимости от уровня напряжения, поступающего на вход электронного блока управления, генерируется импульс, который затем уходит на форсунки. Он и помогает определить силу давления на впускном клапане.

Зная, как работает датчик абсолютного давления, будет проще определить причину его неисправности.

Признаки неисправности датчика абсолютного давления воздуха

Если происходит полная или частичная поломка датчика абсолютного давления, признаки неисправности обычно проявляются следующим образом:

1. Возросшее потребление топлива двигателем. Происходит это потому, что датчик отправляет на электронный блок управления неверную информацию об уровне давления воздуха во впускном коллекторе, в результате ЭБУ даёт команду подать больше топлива, чем требуется по факту.
2. Уменьшилась мощность силовой установки. Об этом можно судить по увеличению времени разгона и недостаточной тяге, когда транспортное средство движется в гору и/или полностью загруженным.
3. Чувствуется стойкий запах бензина в месте расположения дроссельной заслонки. Связано это с тем, что топливо регулярно переливается, оставаясь на поверхности окружающих элементов конструкции.
4. Наблюдается нестабильность оборотов при работе двигателя в холостом режиме. Их значения то снижаются, то увеличиваются, даже когда на педаль акселератора не оказывается воздействие.
5. Ощущаются «провалы» при работе силовой установки транспортного средства в переходных режимах, особенно в процессе переключения передач, трогании авто с места, перегазовке.
6. Проблема с запуском мотора. При этом трудности возникают при попытке завести двигатель как «на холодную», так и «на горячую».

Большая часть описанных признаков фактически являются общими для многих неисправностей, поэтому могут появиться и в случае поломки другого устройства или агрегата внутри транспортного средства.

Так что правильно определить источник вышеописанных проблем поможет только комплексная диагностика.

Но чтобы быстрее обнаружить причину неисправности ДАД, необходимо знать хотя бы основные факторы, способные оказать негативное влияние на работоспособность устройства. Таковыми считаются:

1. Зазор, появившийся между датчиком абсолютного давления и входным штуцером. Через него в устройство будет поступать воздух, который сильно повлияет на выдаваемые прибором показатели, а значит и на всю систему в целом.
2. Грязь, забившая трубопроводы, тем самым мешая элементам устройства выполнять возложенную на них функцию.
3. Проблемы в работе датчика температуры воздуха. Дело в том, что он тесно связан с ДАД и оказывает сильное влияние на функциональность прибора.
4. Повреждение гибкой трубки, с помощью которой датчик абсолютного давления монтируется в некоторых машинах.
5. Неисправность внутренних элементов в самом устройстве (повреждение проводов или прибой полупроводников).
6. Некачественная фиксация проводов.

Как проверить датчик абсолютного давления

Чтобы проверить состояние датчика абсолютного давления, подбирать метод диагностики нужно исходя из особенностей сенсорного устройства, так как в одних машинах устанавливают аналоговый ДАД, а в других – цифровой. В первом случае нужно придерживаться следующего порядка действий:

1. Для проверки датчика абсолютного давления необходимо к вакуумному шлангу, который соединяет ДАД с входным коллектором, подключить переходник, а затем к нему уже присоединить мультиметр.
2. Запустить мотор и оставить на несколько минут работать в холостом режиме. Если разрежение в коллекторе держится на уровне меньше 529 мм, тогда стоит убедиться в том, что шланг не имеет повреждений. Также будет не лишним осмотреть диафрагму датчика, чтобы убедиться в её целостности.
3. После снятия показаний манометра, прибор надо отключить, подсоединив вместо него вакуумный насос. Далее нужно создать разрежение на уровне 55-56 мм рт.ст. и на этом приостановить откачку. Если за 30 сек. после отключения насоса данное значение не изменится, тогда датчик в полном порядке, в противном случае устройство придётся менять.

Если же датчик абсолютного давления цифровой, проверять его мультиметром придётся по другой схеме, так как данное устройство значительно отличается от аналогового ДАД. Действовать придётся следующим образом:

1. Перевести тестер в рабочий режим вольтметра.
2. Запустить двигатель и определить расположение контактов питания и заземления. Провод, подсоединённый к выходному контакту датчика абсолютного давления, нужно подключить к мультиметру. Если он исправен, то будет выдавать стабильные 2,5 В или близкое к этому значение. Если же выдаваемая цифра значительно ниже или выше стандартного в такой ситуации уровня напряжения, значит, датчик не работает должным образом.
3. Тестер переключить в режим тахометра и отсоединить вакуумный шланг.
4. Подсоединить плюсовой щуп к сигнальному выходу, а минус, соответственно, к заземлению. В нормальном рабочем состоянии устройство должно выдавать 4400-4900 об/мин.
5. Теперь надо подключить вакуумный насос к ДАД. После нескольких изменений разряжения необходимо убедиться, что нет скачков в показаниях тахометра и значениях давления.
6. При выключенном вакуумном насосе тахометр должен показывать 4400-4900 об/мин, что укажет на нормальное функционирование датчика абсолютного давления. В противном случае ДАД явно нужно ремонтировать или менять.

Рекомендуемое давление в шинах автомобиля

Чистка датчика абсолютного давления

Чтобы произвести чистку датчика абсолютного давления, нужно предварительно снять его с посадочного места.

Правда, место размещения и способ крепления в отдельных случаях могут отличаться от стандартных, что зависит от марки и модели транспортного средства.

К примеру, у турбированных моторов, как правило, стоит сразу 2 датчика: один находится во впускном коллекторе, а второй — на турбине. Крепится же устройство обычно с помощью пары болтов.

Почистить датчик нужно очень аккуратно, используя в процессе специальные карбклинеры или схожие по специфике и характеристикам чистящие средства. В ходе чистки необходимо убрать грязь с корпуса устройства и его контактов.

Причём в процессе нельзя допустить повреждения уплотнительного кольца, мембраны и любых элементов корпуса.

Достаточно побрызгать внутрь небольшим количеством очистителя, а затем вылить его вместе с отошедшей от компонентов датчика грязи.

Замена датчика абсолютного давления

Заменить датчик абсолютного давления легко, и это не займёт много времени. Достаточно выполнить следующие действия:

1. Снять клемму с аккумуляторной батареи.
2. Отключить электропитание для датчика.
3. Открутить крепёжные элементы, удерживающие датчик на месте.
4. Вытащить устройство из патрубка или коллектора.
5. Установить новый ДАД. Если потребуется, сменить также и уплотнительное кольцо или хомут.

Когда процедура будет завершена, новое устройство не придётся подвергать дополнительной калибровке или настройке, разве что в некоторых случаях по требованию системы может понадобиться тонкая перенастройка.

Обычно такая ситуация возникает, когда в транспортном средстве установлен высокофорсированный или специально улучшенный двигатель с особой прошивкой электронного блока управления.

В остальных случаях замена датчика абсолютного движения не влечёт за собой дополнительных действий и позволяет «обкатать новинку» уже сразу после окончания процедуры.

В целом, датчик абсолютного давления заслуженно считаются наиболее надёжными устройством в конструкции авто, поскольку в нём почти нечему ломаться. Но если ДАД всё-таки выйдет из строя, это станет большим препятствием для работы силовой установки или, как минимум, переведёт её в аварийный режим.

В х можете рассказать, приходилось ли сталкиваться с неисправностями в работе датчика абсолютного давления и как разрешилась ситуация, а также стоит ли вообще пытаться самому разобраться с такого рода проблемами или лучше доверить это специалистам.

Как проверить датчик абсолютного давления

Назначение и принцип работы датчика абсолютного давленияДатчик давления предназначен для измерения абсолютного давления, то есть давления воздуха относительно вакуума. Полученные данные используются системой управления двигателем для вычисления плотности воздуха и его расхода при оптимизации приготовления воздушно-топливной смеси. Прибор выступает альтернативой расходомера воздуха, а в некоторых моделях авто работает совместно с расходомером.В современных датчиках применяют две технологии измерения: микромеханическую и тонкопленочную. Первая – более прогрессивная, так как производит более точные измерения, и большинство датчиков изготовлены именно по ней. При наличии в двигателе турбонаддува, между компрессором и коллектором ставят дополнительный датчик, регулирующий давление наддува в зависимости от потребности двигателя, который конструктивно идентичен ДАД.В конструкции датчика давления воздуха присутствует 2 камеры – атмосферная, связанная со впускным коллектором, и вакуумная. Там же расположены 4 тензорезистора, прикрепленных к диафрагме, и электронный чип. Давление воздуха действует на диафрагму, и она перемещает тензорезисторы, которые в зависимости от положения меняют сопротивление, что в итоге влияет на величину импульса от чипа к блоку управления.Чувствительные полупроводники для повышения импульса соединены по схеме моста, а исходящее напряжение изменяется от 1 до 5 В. Полученное напряжение позволяет ЭБУ определить давление во впускном коллекторе – чем оно больше, тем показатель считается выше. Исходя из типа датчика, он выдает различный тип сигнала – цифровой или аналоговый. В аналоговом приборе дополнительно устанавливают аналогово-цифровой преобразователь.

Читайте также: Какой должен быть износ тормозных дисков. Допустимая толщина, как определить, когда менять

Датчик получает результаты о давлении воздуха следующим образом:

Воздушный поток в коллекторе давит на диафрагму прибора, и она изгибается.При механическом растяжении диафрагмы на тензорезисторах меняется сопротивление, то есть наблюдается пьезорезистивный эффект.Пропорционально сопротивлению тензорезисторов, меняется напряжение.Полупроводники в датчике соединены по мостовой схеме и очень чувствительны.

Электрическая схема, расположенная в приборе, мостовое напряжение усиливает, в итоге на выходе оно изменяется в пределах 1-5 В.Исходя из того, какое выходное напряжение поступает в блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.

Признаки неисправности датчика абсолютного давленияО возникшей неисправности ДАД свидетельствуют следующие признаки:Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.Падает динамика двигателя, не улучшающаяся при прогреве.

При работе мотора из выхлопной трубы ощущается запах топлива.Работающий двигатель даже в теплое время года выдает белый выхлоп.Двигатель в холостом режиме работы долго не сбрасывает обороты.При переключении передач заметны рывки машины.Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Возможные причины неисправностиДатчик абсолютного давления – достаточно надежное устройство, но иногда он выходит из строя, вызывая переключение работы двигателя в аварийный режим, и даже препятствуя запуску мотора. Причин неполадок в работе ДАД существует несколько:Плохое соединение датчика и входного штуцера.Закоксованный трубопровод, который имеет достаточно гибкую конструкцию.

Поломка датчика температуры воздуха, который связан с ДАД, а иногда объединен с ним в одном корпусе.Разгерметизация вакуумного шланга по причине повреждения или отключения от датчика.Обрыв контакта «масса».Неисправность внутри датчика.Проверка датчика абсолютного давленияВ различных моделях авто конструкция датчика может отличаться, и, следовательно, алгоритм проверки тоже.

Следующая обобщенная инструкция позволит исследовать большинство типов приборов. Для этого понадобятся:Простой вакуумный манометр.Тестер или вольтметр.Вакуумный насос.Тахометр.Проверка датчика давления воздуха состоит из следующих этапов:Для проверки аналогового датчика, его переходник подключается к вакуумному шлангу между датчиком давления и впускным коллектором.

К переходнику также подсоединяют манометр.Двигатель запускают и дают ему некоторое время поработать на холостых оборотах. При показателе разрежения в коллекторе менее 529 мм рт. ст., проверяют целостность вакуумного шланга, так как через повреждения на нем утрачивается часть воздуха.

Также следует обратить внимание на состояние диафрагмы датчика, на которой могут присутствовать как заводские, так и приобретенные при эксплуатации дефекты.После снятия показаний манометра, его заменяют на вакуумный насос, после чего создают разрежение 55-56 мм рт. ст. и прекращают откачку. При исправном датчике разрежение будет сохраняться 25-30 сек.

Если требование не выполняется – датчик подлежит замене.При проверке цифрового датчика пользуются тестером в режиме вольтметра.Включают зажигание, находят контакты заземления и питания. К вольтметру подключают провод, соединенный с сигнальным контактом тестируемого датчика. При его нормальной работе напряжение будет составлять около 2,5 В.

При наличии неисправностей – отличаться в большую или меньшую сторону.Тестер переключают в режим работы тахометра и отсоединяют от ДАД вакуумный шланг. Положительный ввод подключают к сигнальному проводу, а минус – к заземлению. При исправном датчике тахометр выдаст результат – 4400-4850 об/мин.Снова используется вакуумный насос, который подключается к датчику давления. Насосом постоянно меняют разрежение в приборе и следят за показаниями тахометра. При исправном датчике разрежение и показатели тахометра будут стабильными.

При отключении вакуумного насоса, тахометр останавливается на показателе 4400-4900 об/мин. Если показания отличаются от указанных в ту или иную сторону – датчик неисправен.

РемонтПосле диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск.

Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.Ремонт датчика осуществляют в определенной последовательности:Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.

Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора.

Если ремонт не принес ожидаемых результатов – датчик меняют на новый.

Использовать автомобиль с неисправным ДАД очень пагубно скажется на состоянии ДВС!

Датчик абсолютного давления: проверка, признаки неисправности

Для чего нужен датчик абсолютного давления

Как может выглядеть датчик абсолютного давления.

Это небольшое устройство отвечает за замеры абсолютного давления. Понятие «абсолютное давление» используется не случайно, ведь исходным ориентиром для проведения измерений является состояние вакуума, который принимается за абсолют.

После поступления данных в ЭБУ электроника, учитывая давление и температуру во впускном коллекторе, определяет наиболее подходящую плотность воздуха и предполагаемый его расход, что необходимо для подготовки топливно-воздушной смеси соответствующего качества.

Блок управления согласно рассчитанной массе потребляемого воздуха отдает управляющие команды необходимой продолжительности, благодаря чему и выполняется регулировка форсунок впрыска.

Хотя датчик давления – очень достойная замена расходомеру, иногда они устанавливаются на агрегат совместно.

Насколько серьезной является ошибка P0105?

Ошибка P0105 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем.

При определенных обстоятельствах повреждение или выход из строя датчика абсолютного давления во впускном коллекторе может привести к увеличению расхода топлива, неустойчивой работе двигателя, а также возникновению проблем с запуском двигателя.

В некоторых случаях возможно повреждение внутренних компонентов двигателя. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Часто если индикатор Check Engine загорается сразу после запуска двигателя, систему OBD-II можно перезапустить и автомобиль продолжит работать нормально.

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси.

Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал.

Чтобы датчик определил давление, необходима целая цепочка действий:

• Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
• Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
• Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.
• Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
• Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

Принцип работы

Схема датчика абсолютного давления воздуха

Читайте также: Как Прокачать Тормоза (3 Главные Ошибки Прокачки Тормозов)

Датчик абсолютного давления выполняет функции контроля количества воздуха, пройденного через дроссельную заслонку.

Зная его, система формирует импульс форсункам, и в камеру сгорания попадает количество топлива, которое соответствует оптимальному соотношению топливной смеси.

Принцип работы датчика абсолютного давления основан на изменении проводимости пьезорезисторов. Для понимания процесса рассмотрим, что происходит внутри устройства:

• На диафрагму, которая является чувствительным элементом прибора, действует давление из входного коллектора деформируя ее поверхность. С противоположной стороны диафрагмы при этом находиться область вакуума. Именно из-за этого узел носит название – датчик абсолютного давления.
• Деформация поверхности диафрагмы происходит за счет растягивания. При этом тензорезисторы, которые расположены на поверхности, изменяют свое сопротивление за счет пьезорезистивного эффекта. Пропорционально изменению сопротивления происходит изменение напряжения.
• Тензорезисторы соединены по схеме “мост” и поэтому имеют большую чувствительность. Еще больше ее увеличивает чип, расположенный в датчике. В результате, на выходе из датчика напряжение может принимать значение от 1 до 5В.
• Выходной сигнал поступает на входной канал электронного блока управления, где он оценивается и на его основе формируется команда для форсунок. При этом, чем выше напряжение, тем больше давление.

Статья в тему: Обязан ли водитель открывать багажник инспектору ДПС

По величине определяемого давления датчики делят на те, что используются в атмосферных двигателях (определяют от 0 до 1 атмосферы), и те, что используются с турбодвигателями или двигателями оснащенными механическими нагнетателями (определяют от 0 до 2 атмосфер).

Где находится ДАД

Крепление ДАД на кузове.

Уже упоминалось, что датчик нужно искать на коллекторе. Подчеркнем только то, что применяется он только на инжекторных двигателях. В особенности это верно, когда автомобиль оснащен силовым агрегатом с турбонаддувом и компрессором.

Однако во многих моделях место его расположения несколько иное – в кузовной части моторного отсека и крепится он прямо к кузову. В этом случае входной штуцер и входной коллектор соединяются посредством гибкого шланга. Следует учесть, что ДАД устанавливается и тогда, когда на автомобиле отсутствует датчик массового расхода воздуха (ДМРВ).

Признаки неисправности датчика абсолютного давления воздуха

О поломке ДАД может говорить целая группа «симптомов»:

• Заметно повышается потребление топлива, что происходит по причине поступления сигнала от датчика в ЭБУ о высоком давлении, уровень которого в действительности ниже. При этом электронный блок отдает команду о подаче смеси обогащенной больше необходимого.
• Ухудшается динамика двигателя, которая и после прогрева не приходит в норму.
• Даже в летний сезон появляются белоцветные выхлопы.
• Из выхлопной возможно появление запаха бензина.
• Продолжительное время не снижаются обороты на холостом ходу.
• Переключение сопровождается резкими рывками или провалами.
• Непонятного рода шумы, нередко перерастающие в гул.

Применяемость по моделям автомобиля

Газель-Next, ГАЗ	А24R35, А6СR23, А64R43, А6ВR23, А21R23, А21R25, А21R26, А21R33, А21R35, А21R36, А22R23, А22R33, А22R35, А22R36, А23R23, А23R25, А23R33, А23R35, А24R33, А31R23, А31R25, А31R26, А31R33, А31R35, А31R36, А32R23, А32R25, А32R33, А32R35, А60R45, А62R33, А63R45, А64R45, А65R33, А65R35, А66R33, А67R43, А69R23, А69R33
Газель, ГАЗ	2705, 27055, 27057, 3221, 322105, 32212, 322121, 322125, 32213, 322132, 322133, 32214, 32215, 32217, 322171, 322173, 322174, 3302, 330202, 33023, 330232, 33025, 330252, 330253, 33027, 330273
Соболь, ГАЗ	2217, 22171, 221717, 221727, 22174, 22177, 2310, 23107, 231073, 2752, 27527

Сколько тратится бензина на прогрев автомобиля зимой?

– из магазина “Автозапчасти” по адресу: Москва, ул. Коминтерна, д.20/2, схема проезда (УТОЧНЯЙТЕ НАЛИЧИЕ ПЕРЕД ВЫЕЗДОМ). Наши тарифы на доставку

автозапчастей для физ. лиц:

• по Москве в пределах МКАД, в город: Мытищи – 500 руб.
• по Московской области – 500 руб. + 40 руб. за километр.
• по России – по расценкам сторонних транспортных компаний (отправка , «СДЭК», ТК «Энергия» и другими).

• Доставка для юридических лиц при стоимости заказа от 15 000 руб. по Москве БЕСПЛАТНО
• !
• Для оплаты по безналичному расчету пришлите нам реквизиты Вашей организации на e-mail .

Как проверить датчик абсолютного давления

Методика диагностики ДАД зависит от спецификации сенсорного устройства, которое бывает аналоговым либо цифровым. Для подтверждения работоспособности аналогового датчика абсолютного давления необходим следующий алгоритм действий:

• К вакуумному шлангу, соединяющему ДАД и входной коллектор, присоединяется переходник датчика, а к нему подключается манометр.
• Запускается мотор и несколько минут работает на холостых. В случае разрежения в коллекторе ниже 529 мм, стоит посмотреть, не пропускает ли воздух сам шланг. Не лишним будет взглянуть на диафрагму датчика и убедиться, что на ней нет изъянов.
• Сняв показания манометра, необходимо его отсоединить и поставить вместо него вакуумный насос. Далее следует создать разрежение 55-56 мм рт.ст. и остановить откачивание. Можно считать, что ДАД не поврежден, когда разрежение останется неизменным в течение около 30 сек, в ином случае устройству потребуется замена.

Когда имеем дело с цифровым датчиком, можно поступать так:

• Переводим тестер в режим вольтметра.
• Заводим двигатель и определяем положение контактов питания и заземления. К тестеру подсоединяем провод, подключенный к выходному контакту датчика. О его исправности говорит напряжение 2,5 В или около того. Если разница с указанным напряжением в сторону повышения или понижения существенная – устройство вышло из строя.
• Тестер переключается в режим тахометра и отсоединяется вакуумный шланг.
• Щуп «+» нужно подключить к сигнальному выводу, а «-» – к заземлению. В норме прибор должен показывать 4400-4900 об/мин.
• Теперь требуется подсоединить вакуумный насос т к датчику абсолютного давления. По результатам многократных изменений разрежения скачков в показаниях тахометра и давления быть не должно.
• Когда вакуумный насос будет отключен, тахометр должен показывать 4400-4900 об./мин, что говорит об исправности ДАД. В ином случае устройство неисправно.

Поиск нового датчика

Найти новый ДАД достаточно легко. Есть и одна проблема: новое устройство стоит немалых денег

. Мы рекомендуем автолюбителям покупать оригинальные датчики, так как качество их исполнения нареканий не вызывает. В случае датчика абсолютного давления требования к качеству исполнения устройства особенно высоки. Однако в продаже встречаются и более дешевы аналоги, о которых мы поговорим чуть позже. Найти новый ДАД можно по:

• VIN-коду вашего авто;
• Артикулу имеющегося датчика;
• Техническим параметрам автомобиля и двигателя.

Наиболее популярным способом является поиск по параметрам транспортного средства. Не все интернет-магазины позволяют использовать VIN-код при поиске, а артикула нужной запчасти у автолюбителя наверняка нет. На Avto.

pro система поиска по параметрам авто и ДВС реализована следующим образом: покупатель переходит в каталог, выбирает марку и модель транспортного средства, выбирает категорию запчастей (тормозная система, электрика, оптика и т.д.

), выбирает нужную запчасть из выпадающих списков. Как видите, это поэтапный поиск

, так что ошибиться трудно – на каждом из этапов просто нужно быть внимательным. Не забывайте проверить, для какой модели двигателя выбран датчик. Хоть разные модели ДАД нередко являются взаимозаменяемыми, мы советуем выбирать устройство, которое гарантированно совместимо с двигателей вашего авто.

Как выбрать датчик абсолютного давления

На вторичном рынке автозапчастей нетрудно найти аналоги оригинальных датчиков абсолютного давления. Если вести поиски в зарубежных каталогах, то там их можно найти под именем “MAP-sensor

”. Зачастую аналоги вдвое-втрое дешевле оригиналов. Обращать внимание стоит на продукцию компаний, являющихся поставщика на конвейеры автомобильных концернов. Стоит выделить такие бренды:

• Bosch (Германия);
• Meat & Doria (Италия);
• ACDelco (США);
• Inzi (Южная Корея);
• EPS (Италия);
• Denso (Япония).

Также в ходе поиска датчика автолюбители могут найти продукцию таких фирм, как Era (Италия), Autlog (Германия), Delphi (США).

Это фирмы-упаковщики, качество запчастей которых может быть как низким, так и вполне удовлетворить. В среде автолюбителей такое явление получило название «лотерея».

Если ваш бюджет ограничен, но вместе с тем спустя некоторое время вы гарантированно сможете купить более дорогой и гарантированно качественный

датчик, на продукцию вышеуказанной тройки упаковщиков стоит обратить внимание.

Видео на тему

• ГУР: что это такое в автомобиле
• Что такое моновпрыск и как он работает
• РХХ: что это такое
• Инжектор и карбюратор: в чем разница и что лучше?

Оставить отзыв Отменить ответ

( 1 оценка, среднее 5 из 5 )

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений. Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Что такое ДМРВ, почему он важен и как диагностировать его неисправность

За прошедшие три десятилетия моторы с распределённым и непосредственным впрыском топлива окончательно вытеснили все прочие типы конструкций. Казалось бы, срок немалый, но инженеры так и не смогли побороть “детские болезни” важных электронных компонентов, среди которых — датчик массового расхода воздуха (ДРМВ), отвечающий за состав топливовоздушной смеси. Давайте вспомним, как устроен ДМРВ, почему он так важен и как диагностировать его неисправность.

Что такое ДМРВ

В современных моторах применяются два вида системы питания: при распределённом впрыске форсунка подаёт топливо во впускной патрубок, при непосредственном — в камеру сгорания. Для обеих систем важна корректная работа датчика массового расхода воздуха, который когда-то был механическим (флюгерного типа), а сейчас лишен подвижных механических частей и выполнен термоанемометрическим (от «анемо» — ветер).

Заводской ДМРВ немецкого производства для двигателя ВАЗ

Датчик массового расхода воздуха может стоять не только на бензиновом, но и на дизельном моторе, где на него «завязана» работа клапана EGR (система рециркуляции выхлопных газов)

Как говорили шоферы старой школы, ДВС не работает в двух случаях: нечему гореть или нечем поджечь. ДМРВ как раз и сообщает электронному блоку управления о количестве поступающего воздуха, кислород которого и становится “топливом” для рабочей смеси. Получив такой сигнал, ЭБУ может обеспечить максимально полное сгорание. Устройство, расположенное во впускном тракте, состоит из двух резисторов, которые конструктивно могут быть выполнены в различных вариантах. В первом случае резистор подвергают воздействию проходящего воздуха: при изменении интенсивности потока он охлаждается, его внутреннее сопротивление меняется. Во втором случае он не обдувается — по разности показаний с двух резисторов и вычисляют объём воздуха, который нужно подать в цилиндры.

На вторичный рынок датчик поставляется с защитными крышками-заглушками, чтобы исключить его загрязнение при транспортировке

Так выглядит датчик на обычном вазовском двигателе. Демонтировать его из корпуса без спецключа не получится

Снятый датчик в «голом виде». Хорошо виден чувствительный элемент

Исходя из данных по массе и температуре поступившего воздуха, ЭБУ определяет его плотность, а также просчитывает длительность открытия форсунок и количество топлива, которое подаётся в камеру сгорания. В общем, ДМРВ важен и для достижения максимальной мощности мотора, и для более полного сгорания (экологичности), и для экономичной езды. Выход из строя этого датчика, как и большинства остальных, приводит к срабатыванию сигнализатора Check Engine.

Диагностика проблем и решение проблем

Турбины обычно вращаются с невероятной скоростью от 100 000 до 150 000 оборотов в минуту. Они не терпимы к дисбалансу или отсутствию чистого масла в подшипнике.

Процесс диагностики при ошибке P0237 лучше начать с наиболее распространенных проблем с турбонаддувом. Для их проведения понадобятся инструменты, такие как вакуумметр и циферблатный индикатор.

Проверка вакуума

Убедитесь, что двигатель работает должным образом, без пропусков зажигания и кодов, относящихся к неисправному датчику детонации. Затем, проверьте герметичность хомутов на выходе турбонагнетателя, промежуточного охладителя, а также корпусе дроссельной заслонки.

Осмотрите впускной коллектор на предмет утечек любого рода, включая вакуумные шланги. Снимите рычаг с перепускной заслонки. Вручную управляйте клапаном, ища заедание клапана, вызывающее падение наддува.

Замер давления наддува, осмотр турбонагнетателя

Найдите вакуум без отверстий во впускном коллекторе и установите вакуумметр. Запустите двигатель. На холостом ходу двигатель должен иметь разрежение 1-1.5 атмосферы. Если меньше 1 атмосферы, значит каталитический нейтрализатор неисправен и не позволяет наращивать наддув.

Быстро разгоните двигатель до 5000 об / мин и отпустите дроссельную заслонку, наблюдая за вакуумметром, показывающим давление наддува. Если давление наддува поднимается выше 1.3 атмосферы, значит плохой перепускной клапан.

Заглушите двигатель и дайте ему остыть. Снимите выпускной шланг турбины и загляните внутрь, чтобы убедиться, что лопасти не задевают корпус. Ищите погнутые или отсутствующие лопасти или масло в турбонагнетателе. Вращайте лопасти вручную, ищите сопротивление, указывающее на неисправность турбонагнетателя.

Осмотрите маслопроводы от блока цилиндров к центральному подшипнику и возвратный трубопровод от подшипника к масляному поддону на предмет утечек. Установите циферблатный индикатор на выходной патрубок турбины, прокрутите вал турбины. Если осевой люфт превышает 0,003, центральный подшипник неисправен.

Датчик и проводка

Если после всех проверок проблемы не обнаружены, но код P0237 не пропал, необходимо проверить электрические компоненты. Нужно протестировать датчик наддува и жгут проводов с помощью вольтомметра. Убедитесь, что на датчик приходит 5 вольт от PCM к датчику.

Отсутствие напряжения означает обрыв или короткое замыкание в жгуте проводов. Также может быть неисправен PCM. Найдите опорный сигнал от датчика наддува к блоку управления двигателем и убедитесь, что напряжение меняется по мере увеличения числа оборотов. Отсутствие скачка напряжения указывает на неисправный датчик.

Признаки неисправности датчика абсолютного давления

О возникшей неисправности ДАД свидетельствуют следующие признаки:

1. Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.
2. Падает динамика двигателя, не улучшающаяся при прогреве.
3. При работе мотора из выхлопной трубы ощущается запах топлива.
4. Работающий двигатель даже в теплое время года выдает белый выхлоп.
5. Двигатель в холостом режиме работы долго не сбрасывает обороты.
6. При переключении передач заметны рывки машины.
7. Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

Это интересно! Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Как устроен датчик температуры и давления воздуха?

Конструкция датчика имеет в себе:

• атмосферную камеру, связанную с впускным коллектором;
• вакуумную камеру;
• электронный чип;
• диафрагма;
• 4 тензорезистора.

Отдельно стоит датчик температуры воздуха, но его температура обрабатывается одновременно с информацией с ДАД.

В результате работа детектора выглядит следующим образом:

1. всасываемый воздух оказывает давление на диафрагму, изгибая ее;
2. в установленных на диафрагме тензорезисторах меняется сопротивление и происходит пьезорезистивный эффект;
3. относительно сопротивления меняется и напряжение
4. полупроводники, соединенные мостом весьма чувствительны, а электрическая схема еще и усиливает напряжение, увеличивая его на 1-5В.
5. в результате в ЭБУ поступает значение выходного напряжение соответствующее давлению в измерителе.

1.6

LADA VESTA. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Наружный воздух засасывается через патрубок забора воздуха в резонатор и далее в корпус воздушного фильтра.

Воздушный фильтр (рис. 1.6-01) служит для очистки воздуха от механических частиц. Фильтрующий элемент воздушного фильтра является расходным материалом и имеет ограниченный срок службы. После фильтрующего элемента воздушного фильтра воздух проходит в шланг впускной трубы и дроссельный патрубок.

После дроссельного патрубка воздух направляется в каналы модуля впуска и впускной трубы, а затем в головку цилиндров и в цилиндры.

Дроссельный патрубок с электроприводом системы распределенного впрыска топлива закреплен на модуле впуска. Он дозирует количество воздуха, поступающего во впускную трубу. Поступление воздуха в двигатель дозируется дроссельной заслонкой с электроприводом, управляемой контроллером.

Дроссельный патрубок имеет в своем составе два датчика положения дроссельной заслонки и связанный с ними электропривод.

На модуле впуска двигателя 21129 применяется система изменения длины впускного коллектора, которая позволяет и снизить токсичность отработавших газов.

Регулирование длины впускного коллектора обеспечивает лучшее наполнение камеры сгорания воздухом и соответственно более полное сгорание топливно-воздушной смеси на всем диапазоне оборотов двигателя.

Рис. 1.6-01. Система впуска воздуха двигателя 21129:

1 – электромагнитный клапан управления механизмом заслонок модуля впуска; 2 – модуль впуска; 3 – датчик давления и температуры воздуха; 4 – дроссельный патрубок с электроприводом; 5 – шланг впускной трубы; 6 – воздушный фильтр; 7 – пневмопривод оси воздушных заслонок

Рис. 1.6-02. Расположение пневмопривода оси воздушных заслонок на двигателе 21129:

1 – пневмопривод оси воздушных заслонок

Переключение с одной длины на другую осуществляется с помощью пневмопривода оси воздушных заслонок (рис. 1.6-02) в зависимости от оборотов двигателя и нагрузки на двигатель.

Управление пневмоприводом осуществляется контроллером ЭСУД по шлангам системы пневмопривода с помощью электромагнитного клапана управления механизмом заслонок модуля впуска (рис. 1.6-03).

Рис. 1.6-03. Расположение электромагнитного клапана управления механизмом заслонок модуля впуска на двигателе 21129:

1 – электромагнитный клапан управления механизмом заслонок модуля впуска

ХОЛОСТОЙ ХОД (ХХ)

Контроллер управляет частотой вращения коленчатого вала на режиме холостого хода. Исполнительным устройством, дозирующим поступающий воздух в двигатель, является дроссельная заслонка, угол открытия которой на холостом ходу задается контроллером в зависимости от температуры охлаждающей жидкости, включенных потребителей (кондиционер, обогрев сидений, вентилятор и др.) Кроме этого для поддержания оборотов ХХ контроллер управляет УОЗ и топливоподачей. Стоит помнить, что при движении автомобиля с отпущенной педалью акселератора на 1, 2 или 3 передаче заданные обороты ХХ отличаются от заданных оборотов стоящего автомобиля и зависят от температуры охлаждающей жидкости двигателя. Состояние работы двигателя на холостом ходу можно определить по параметрам текущей коррекции ХХ (“Желаемое изменение момента для поддержания холостого хода (интегральная часть)” % и Желаемое изменение момента для поддержания холостого хода (пропорциональная часть)” %) и параметра адаптации момента (“Параметр адаптации регулировки холостого хода” %). Параметр адаптации момента определяется только на прогретом двигателе, но используется как аддитивная добавка во всем температурном диапазоне работы двигателя.

Видео по теме “LADA VESTA. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86ЕВРО-5”

ЛАДА ВЕСТА ПОЛОМКА ЕСТЬ У ВСЕХ.

ПРИОРА с 127 -129 ДВИГАТЕЛЕМ: Настоящий принцип работы 127 ресивера (ч.2)

Впускной коллектор приора 2.самостоятельная установка

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

Датчик на впускном коллекторе: виды и особенности

Среди существующих разновидностей датчиков давления на авто можно выделить устройства, которые отличаются: • по типу выходного сигнала; • по совместимости с типом двигателя (атмосферный и турбо мотор).

Как и многие другие датчики, ДАД бывают аналоговыми и цифровыми. 1. В случае с аналоговым устройством, сигнал аналогового типа формируется от тензорезисторов, далее передается на ЭБУ и обрабатывается. Такие датчики почти не встречаются на авто по причине того, что для работы с аналоговым устройством необходим особый блок управления. 2. Цифровой ДАД получил широкое распространение. Основное отличие от аналогового решения – в конструкцию датчика интегрирована схема, которая самостоятельно преобразует аналоговый сигнал в цифровой, после чего готовый сигнал передается на ЭБУ. При этом датчики такого типа совместимы с подавляющим большинством ЭБУ автомобилей.

Также обособленным вариантом считаются датчики T-MAP. Такой датчик является комбинированным решением, когда датчик давления и температуры (терморезистор) объединены в одном устройстве.

Датчик данного типа измеряет не только давление, но и температуру воздуха, что позволяет производить более точные замеры и влиять на работу систем автомобиля (например, управлять интеркулером на турбомоторах). Еще добавим, что датчики давления в авто могут стоять не только на двигателе, но и в других системах (например, пневмоподвеска).

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4.35	1.0 ± 0.1
Зажигание включено	4.35	1.0 ± 0.1
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1
Зажигание включено	2.2	1.0 ± 0.1
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Неисправности устройства

Основным признаком неисправности ДАД становиться перерасход топлива. В результате неисправности аппарата в ЭБУ поступают неверные сведения о давлении, которое на деле ниже заявленного. В результате в цилиндры двигателя поступает богатая смесь.

Резко проседает динамика движка, не меняющаяся при прогреве. В выхлопе ощущается сильный запах топлива. Цвет выхлопа даже в жаркое время года остается белым. Холостой режим движка долгое время не снижает обороты. Машина двигается рывками при переключении передач. Множество посторонних звуков сопровождающих работу движка.

К поиску неисправностей прибора как обычно стоит приступать с проверки электронной цепи транспортного средства. Плохое соединение, грязные или обугленные контакты, всё это может привести к видимости неисправности прибора.

Выход из строя находящегося в корпусе ДАД датчика температуры также влияет на общую работу аппарата. Необходимо проверить вакуумный шланг на предмет повреждений и разгерметизации. Удостовериться в отсутствии иных неисправностей и поломок внутри прибора.

Ремонту прибор не подлежит, поэтому в случае неисправности сразу же подвергается полной замене. Исключение составляет чистка контактов. Исходя из этого, осуществляется и его диагностика. Проще всего по понятным причинам установить новый датчик и проверить работу. Если всё нормально, то старый аппарат можно выбросить.

Ремонт

После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск. Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.

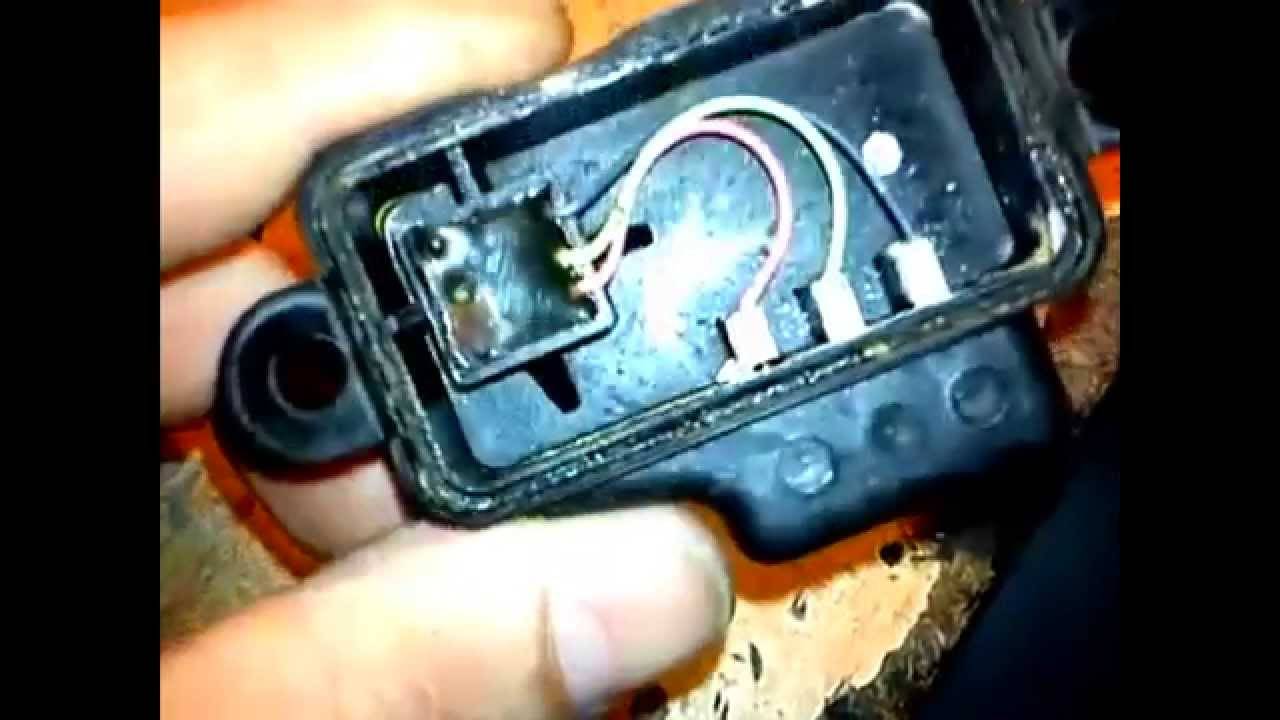

Ремонт датчика осуществляют в определенной последовательности:

1. Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
2. Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
3. Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.
