Пост о том, как снять рычаг КПП ну и том как надо быть аккуратным чтобы не платить лишних денег.)))
На днях обнаружил что панелька, на которой находится гнездо прикуривателя болтается… Решил разобрать и поглядеть чего там.

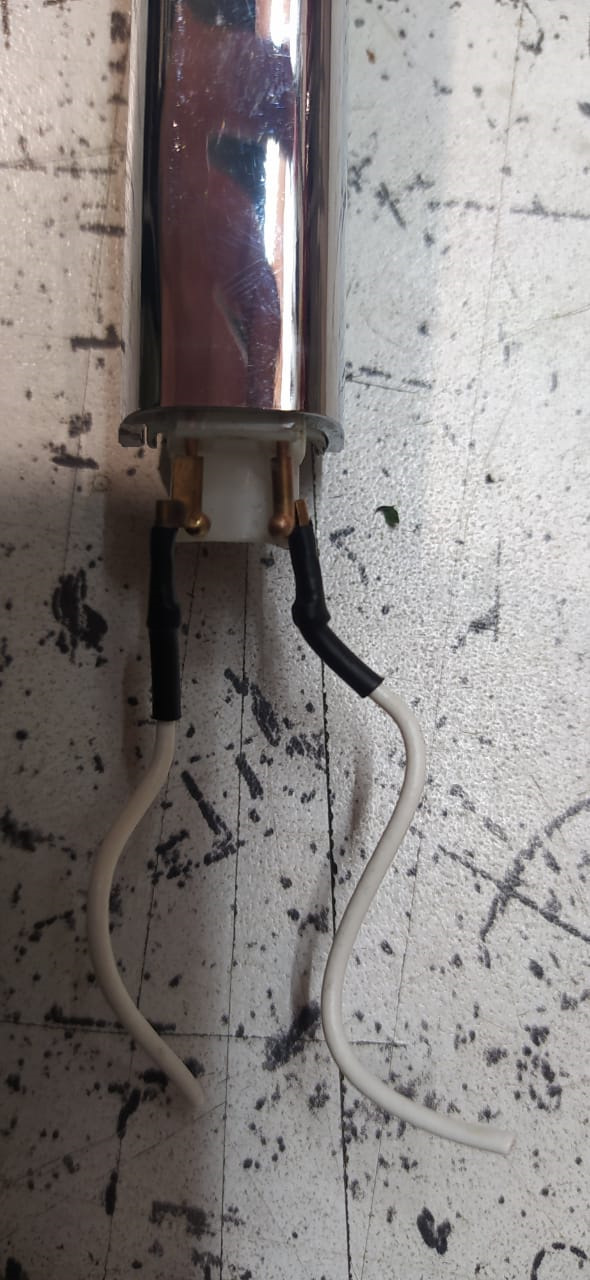

Оказалось что сломаны усики, которые я реанимировал в течении часа.
Далее сборка в обратном порядке)))
И тут… Что-то пошло не так…)))
Опишу все как есть, чтобы никто не повторял моих ошибок при разборке/сборке этого аппендицита))).
В общем дело было так… Собирая все в кучу я на радостях испортил все что было можно испортить.

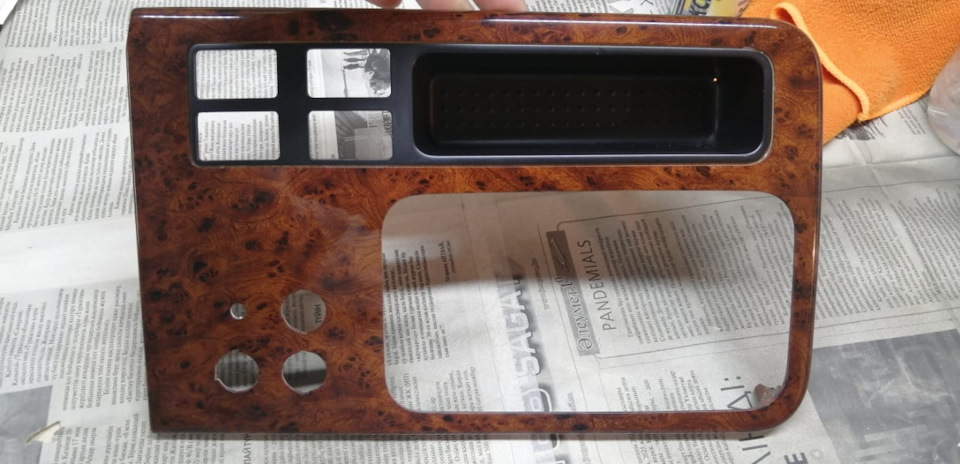

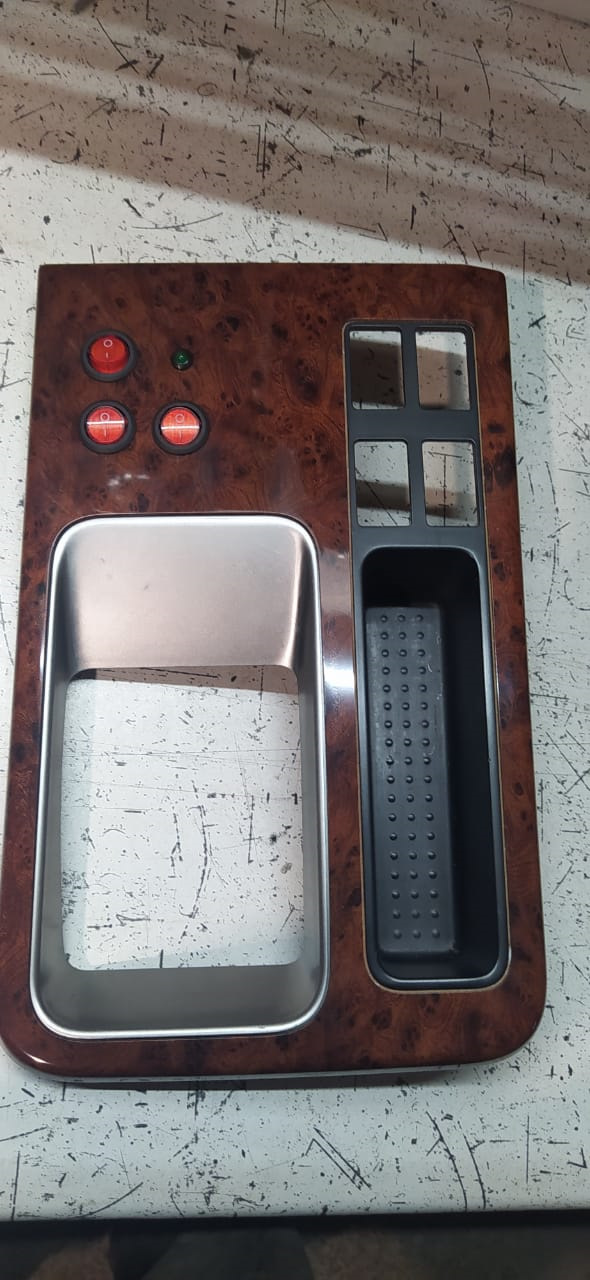

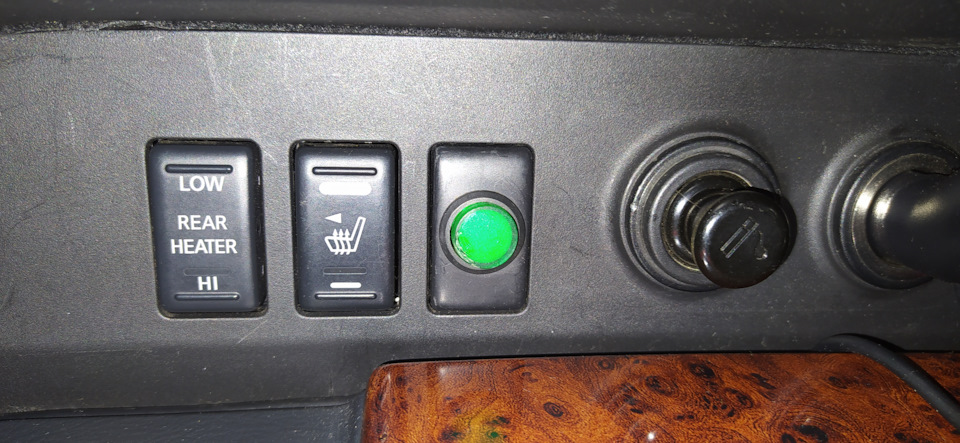

1. Кнопки регулировки фар и режимов КПП умудрился прикрутить к деревянной панельке почти насквозь. Оказалось что собирать надо так же как и разбирал, а я почему то решил прикрутить кнопки, а потом защелкнуть панельку сверху. Т.к. весь этот бутерброд собирается из под и все скручивается саморезами за раз, саморезы оказались длинными и вышли почти насквозь. Панелька пошла в ремонт и аквапринт.

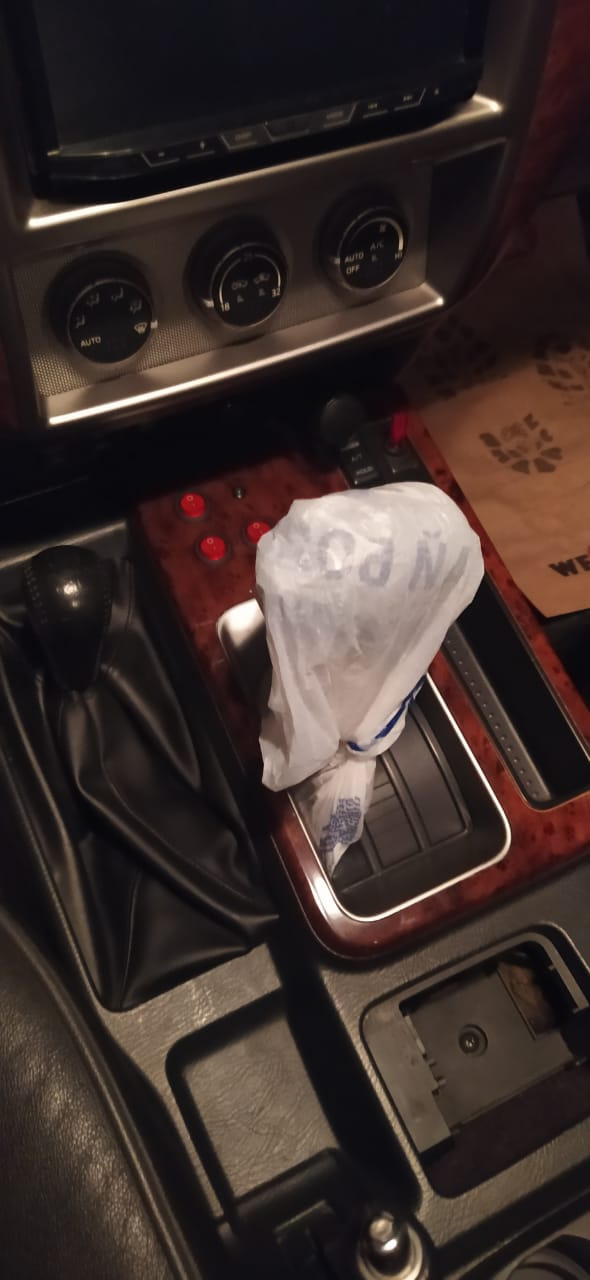

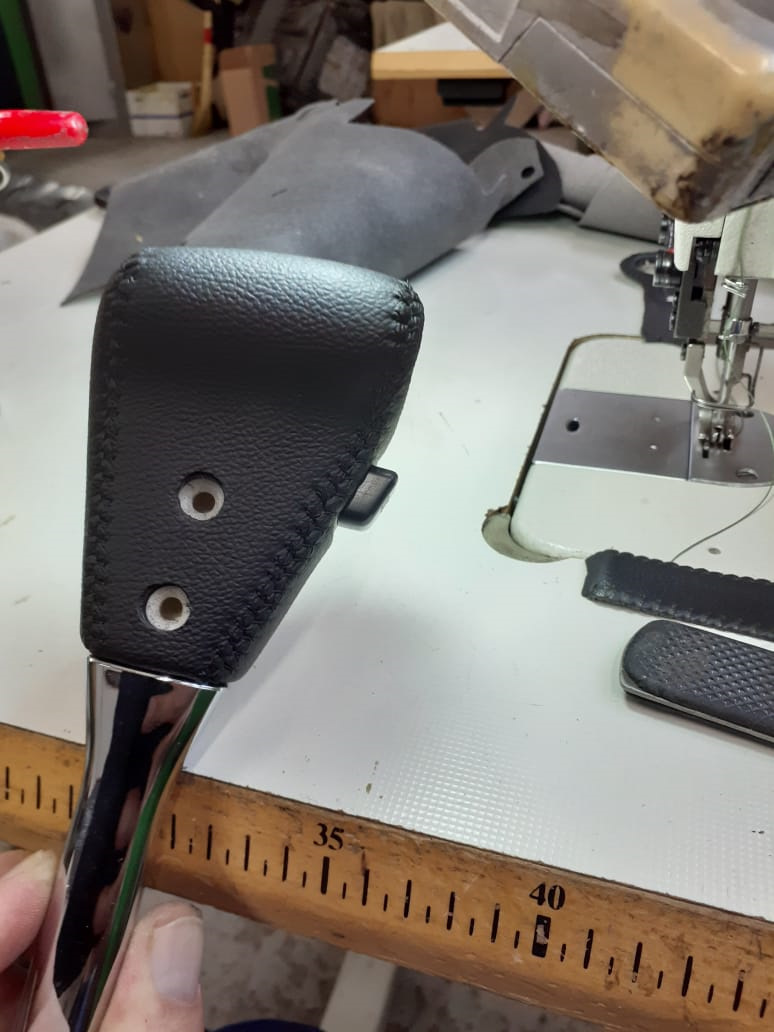

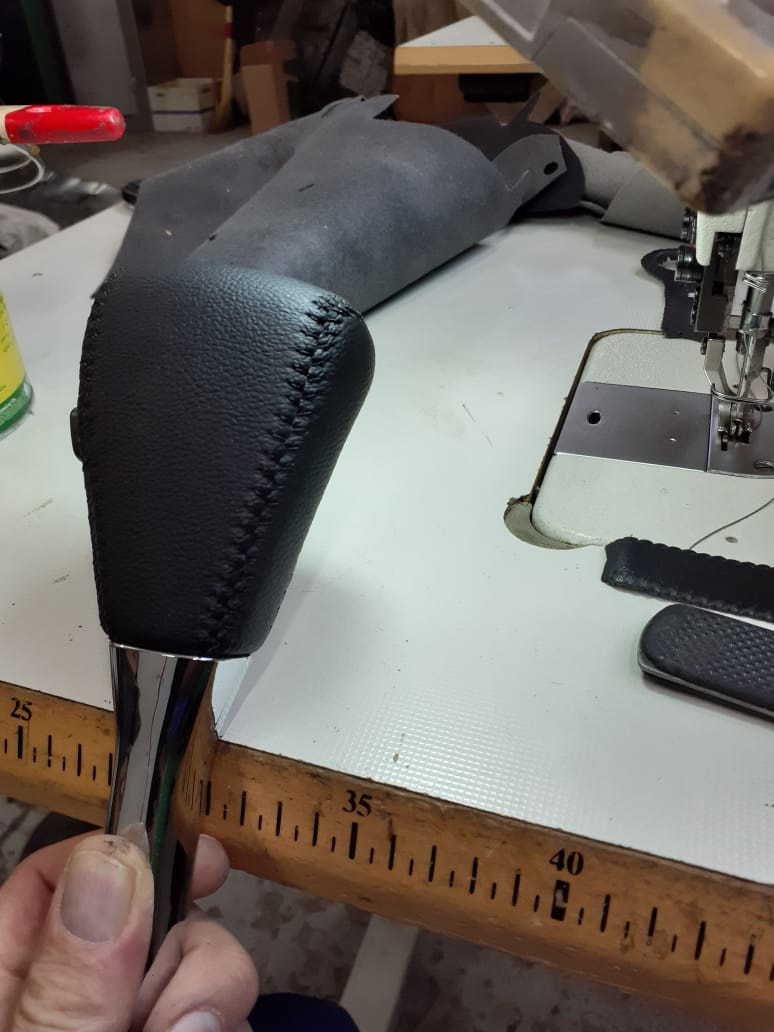

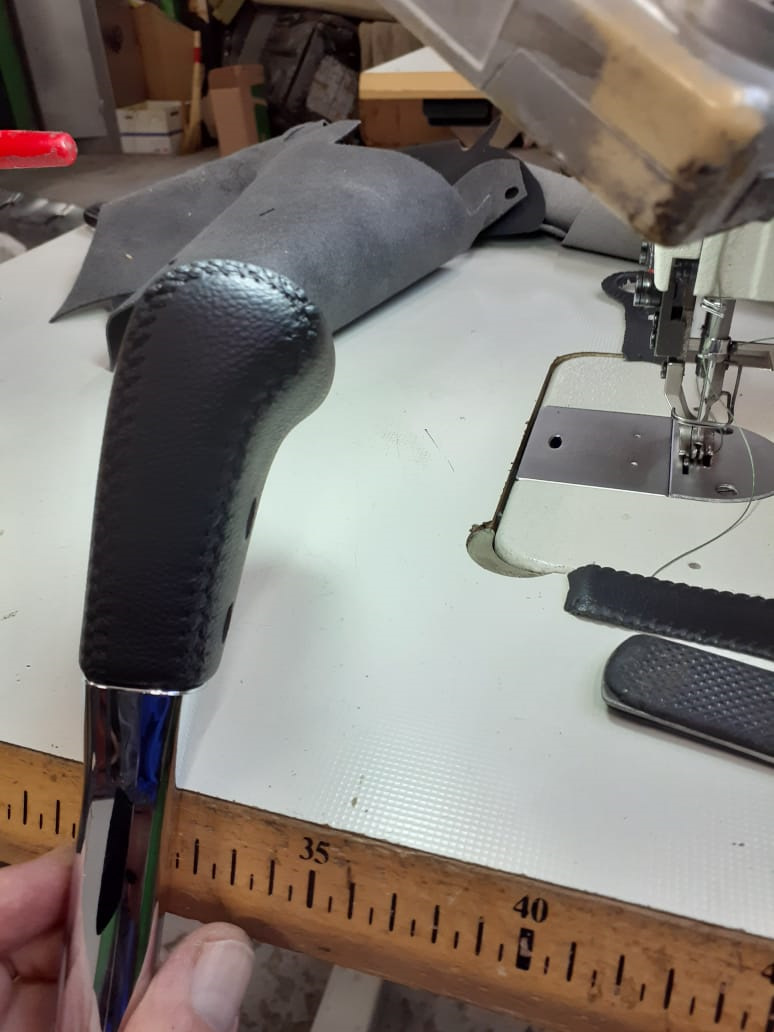

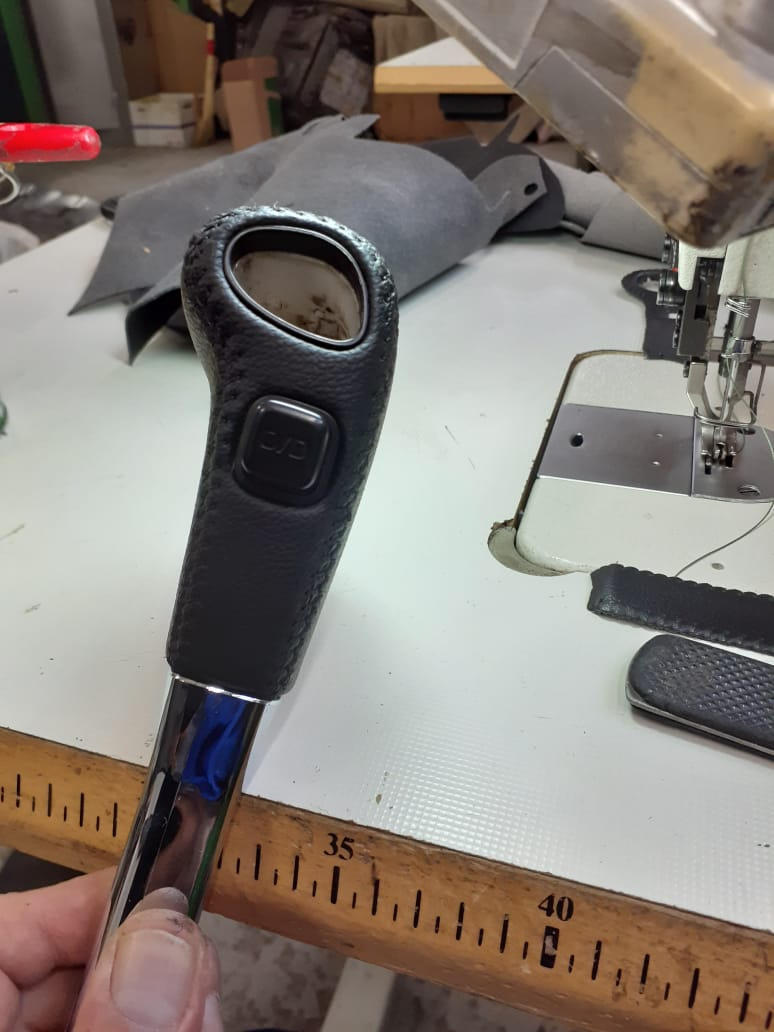

2. Рычаг КПП необходимо было обернуть чем либо до того, как начались манипуляции со всем этим добром. Пластик очень острый, рычаг КПП был поцарапан и перестал быть красивым. Рычаг поехал в перешив.
3. Перерыл интернет и не нашел как снять рычаг КПП. Поэтому решил все описать сам. Собственно в этом то и будет суть всей записи и скорее всего этого пригодится тем, кто захочет отреставрировать свой селектор.

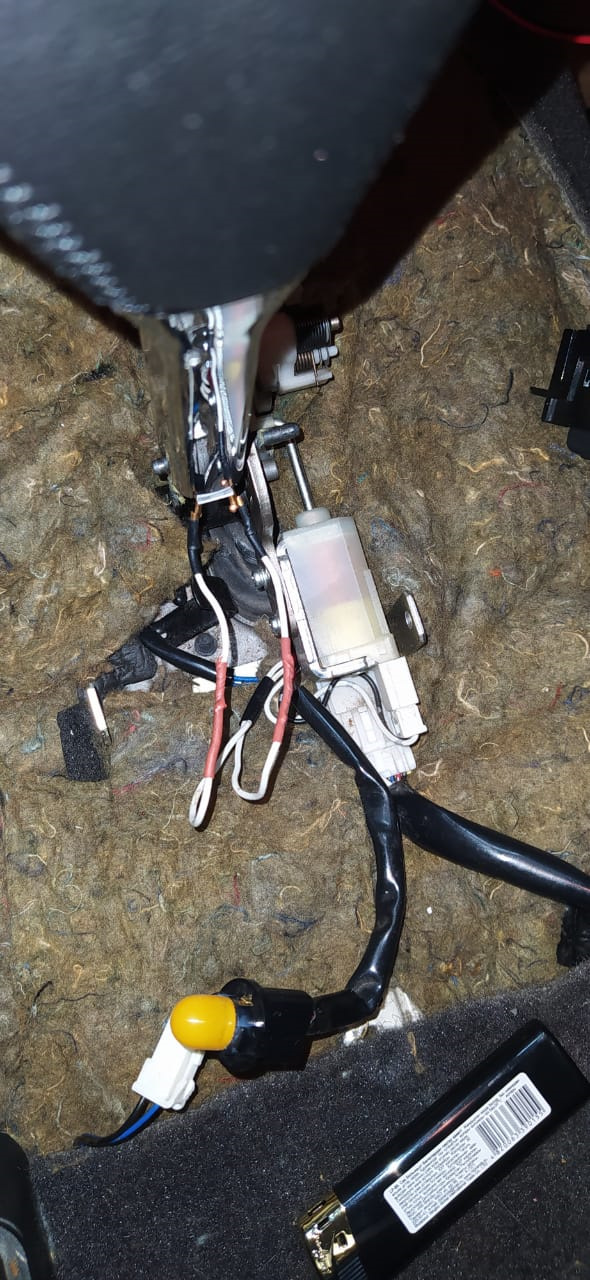

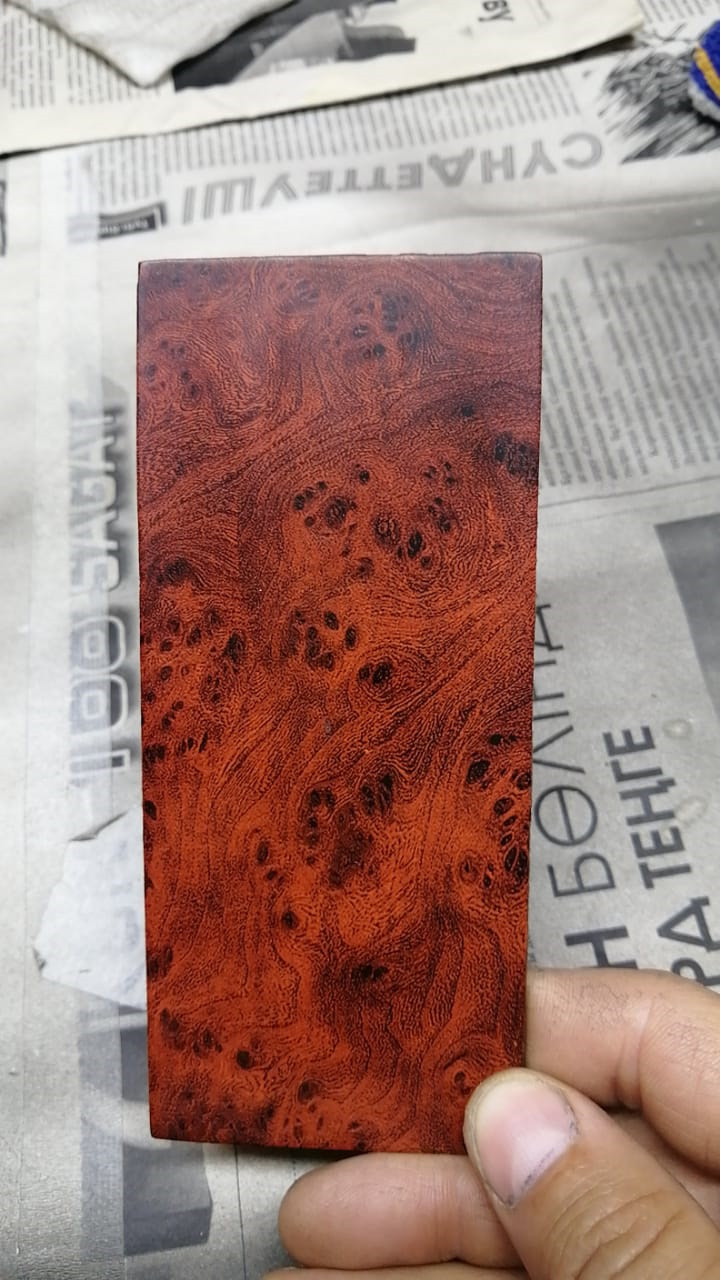

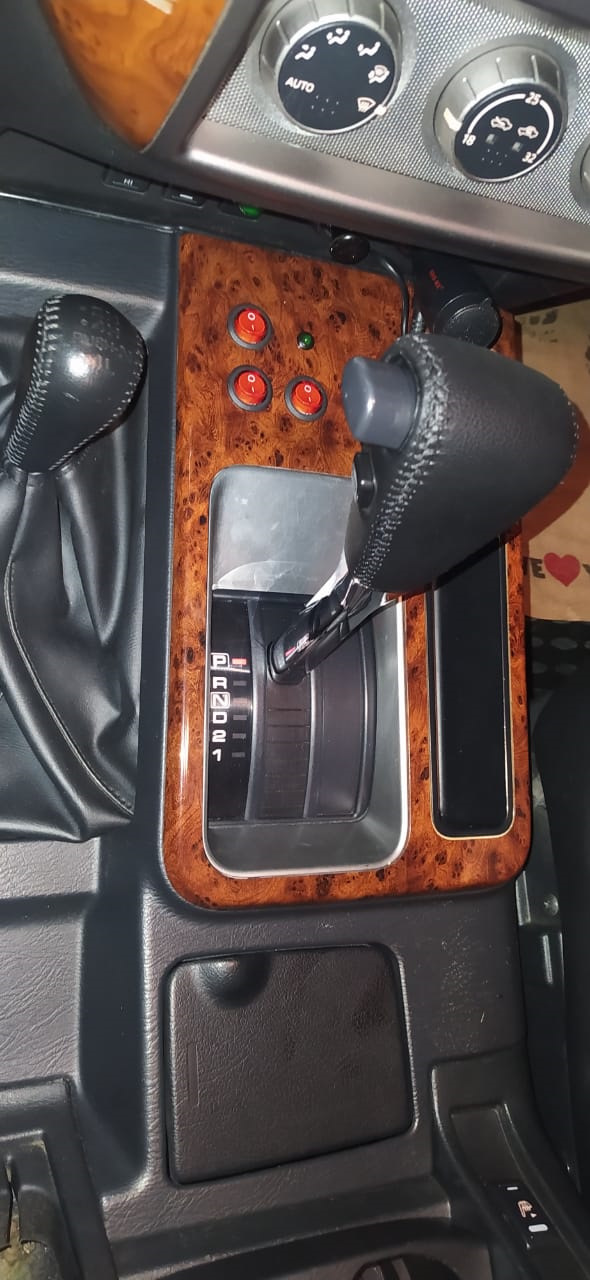

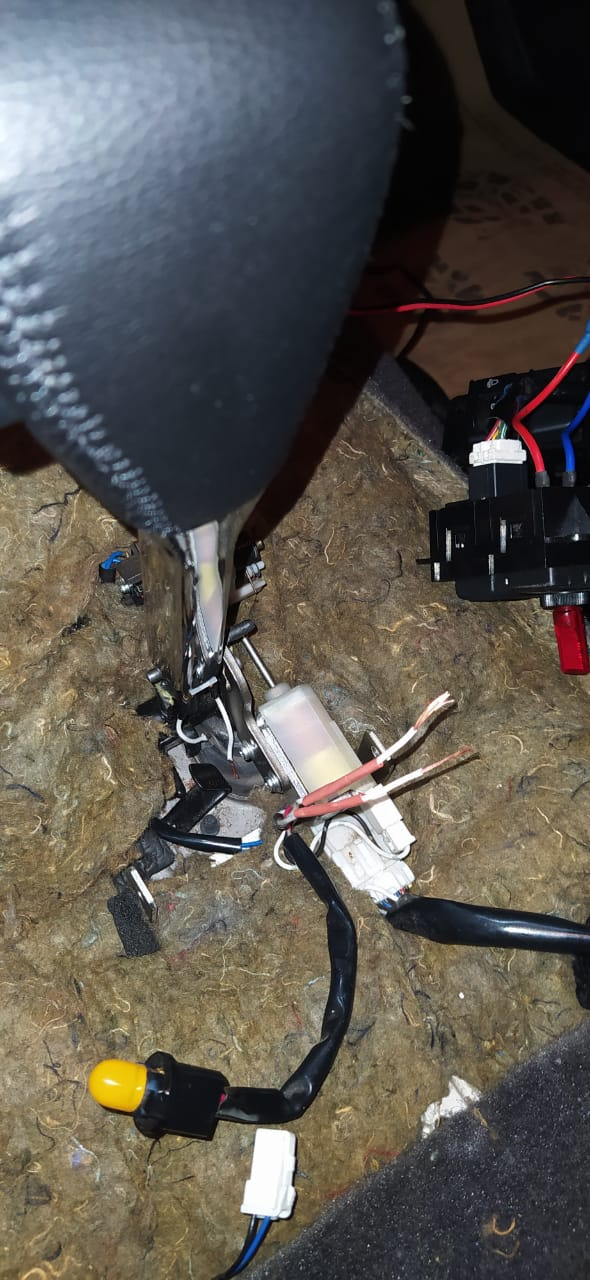

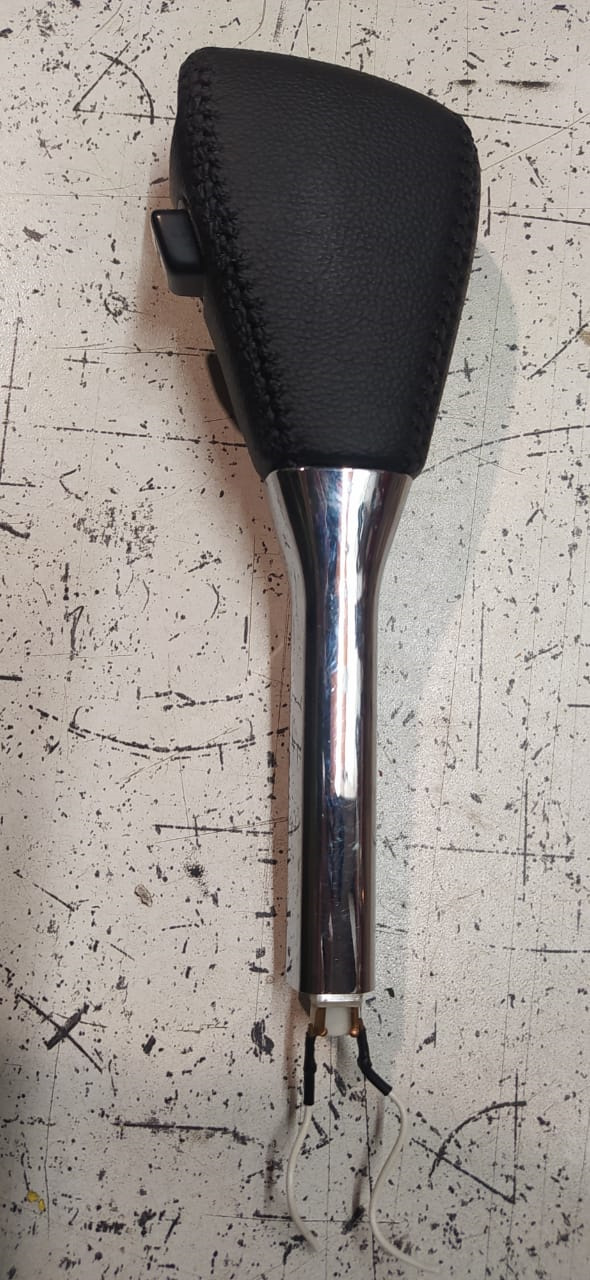

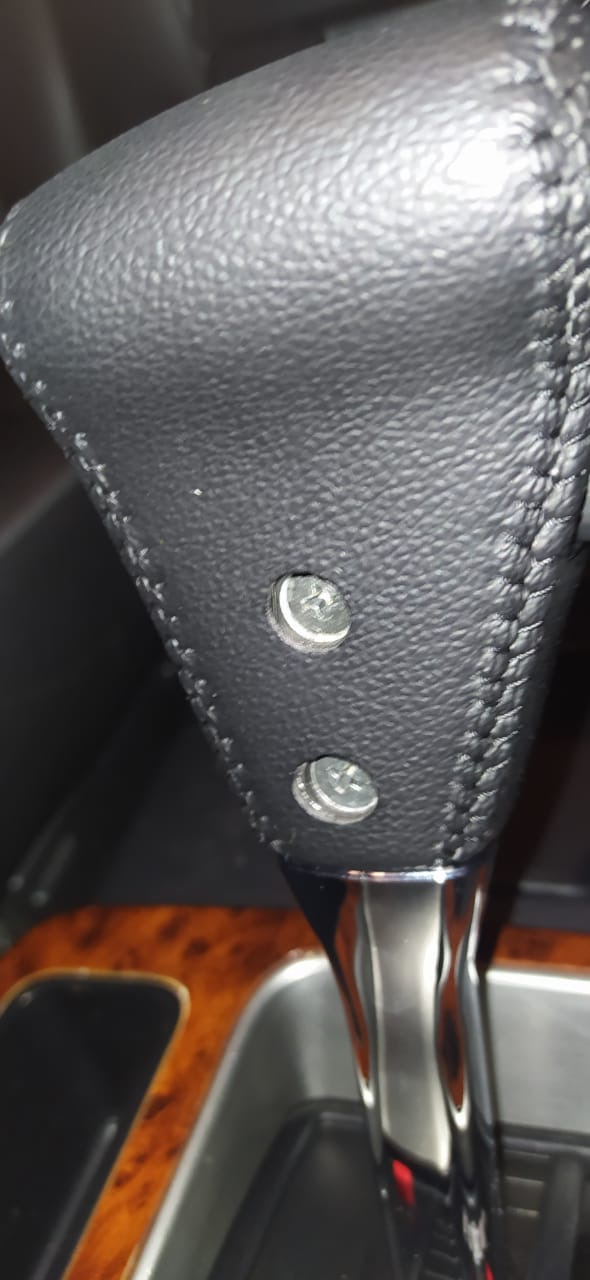

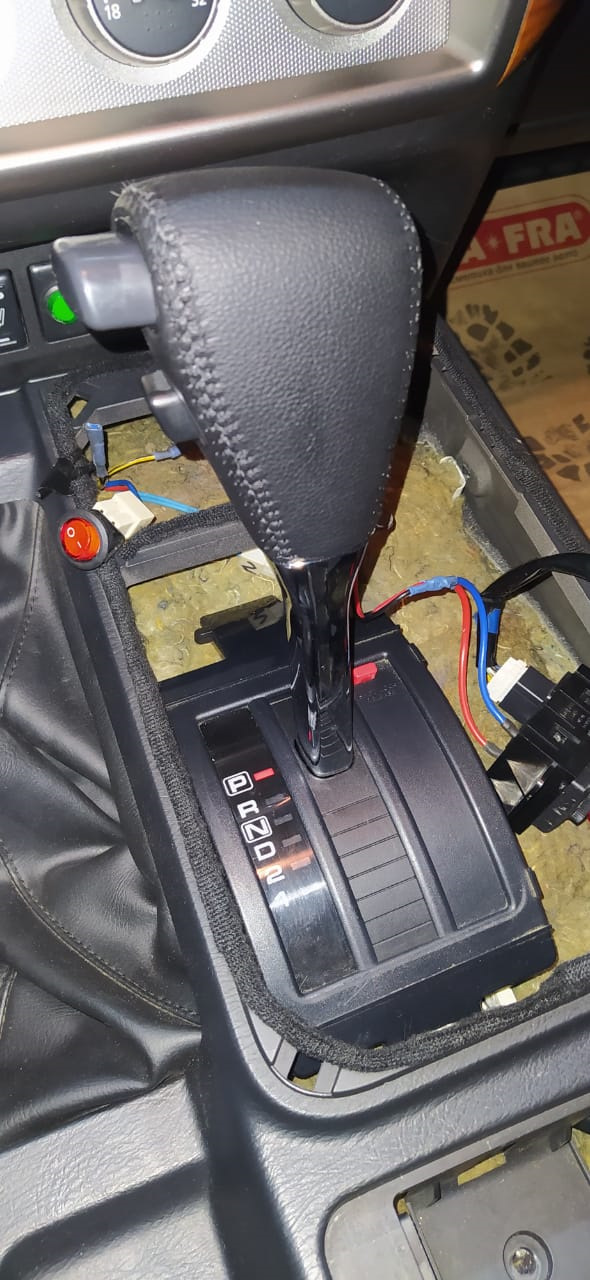

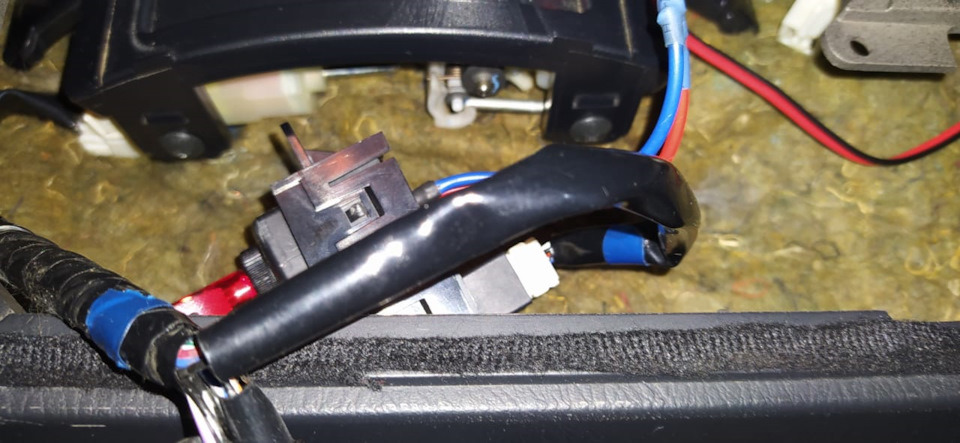

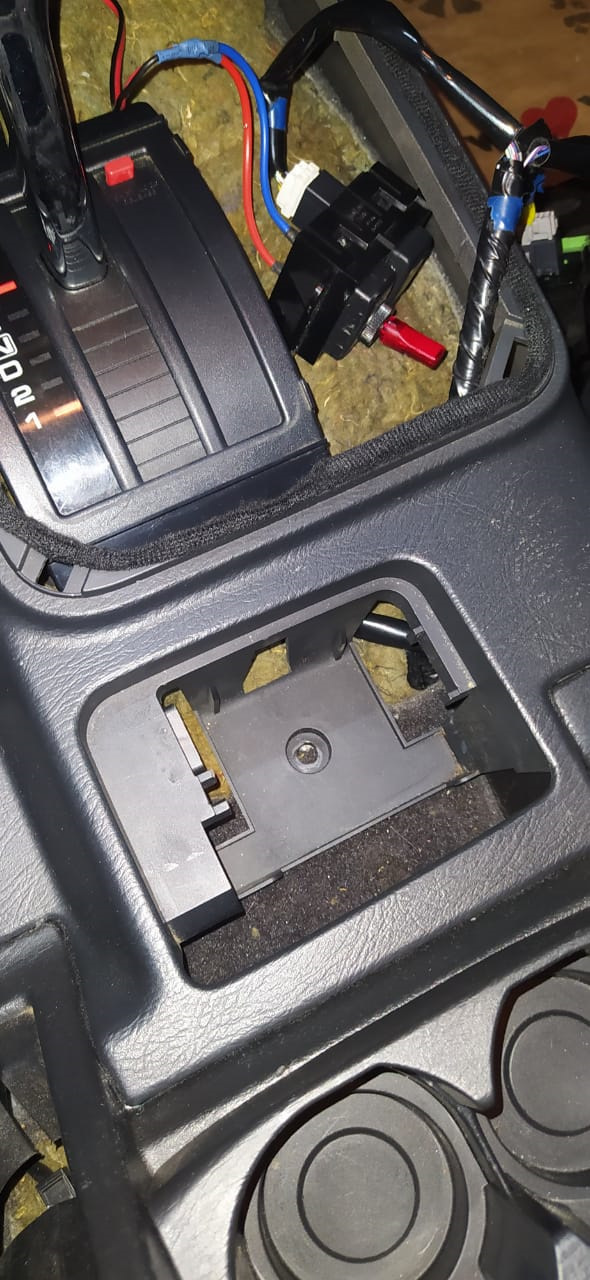

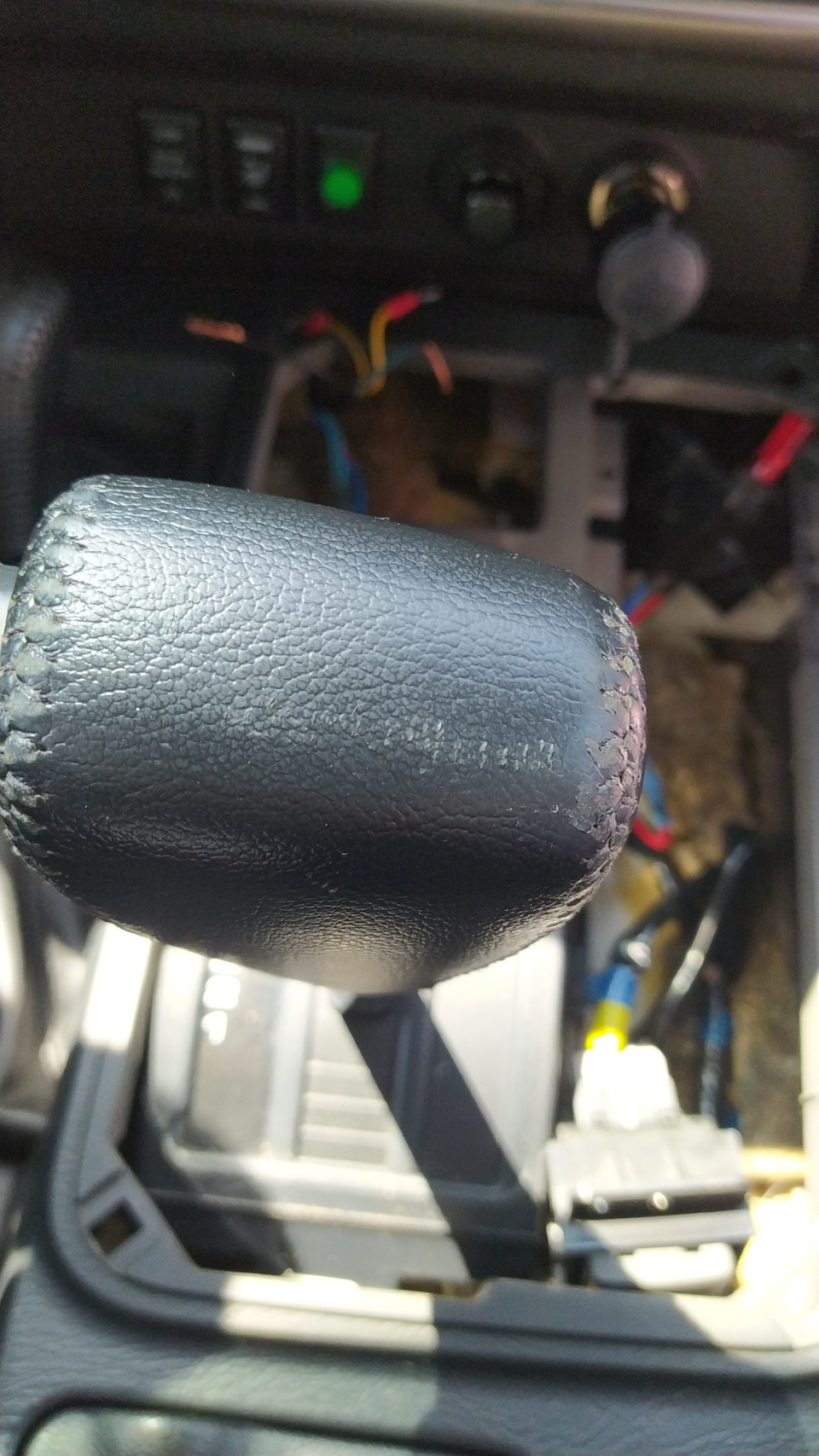

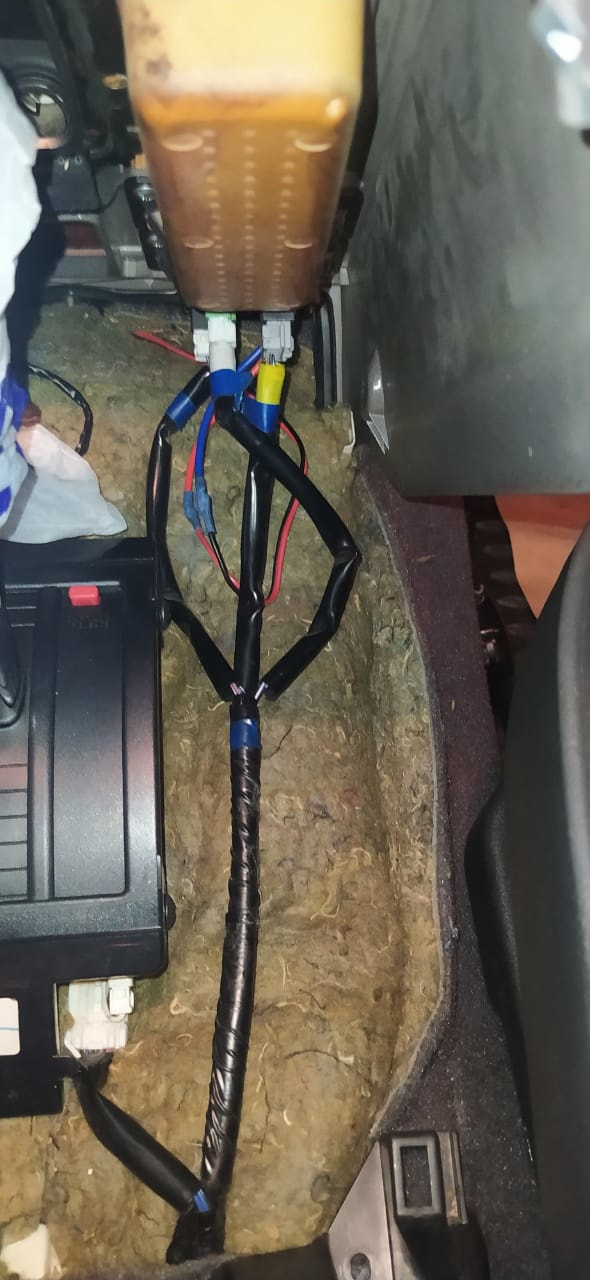

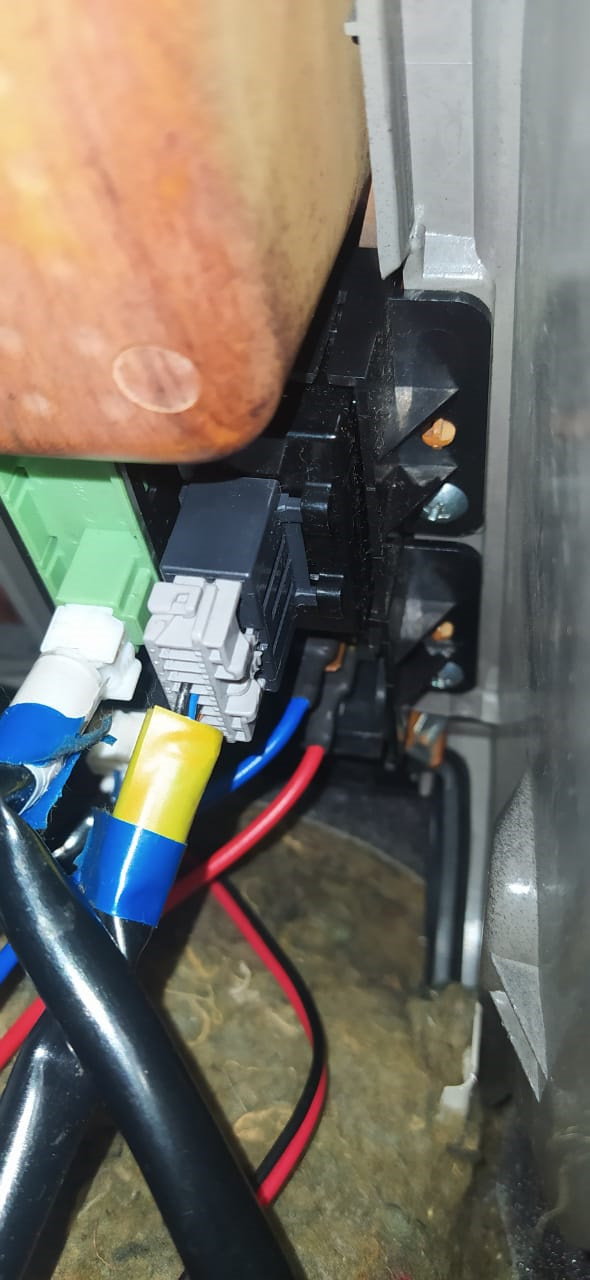

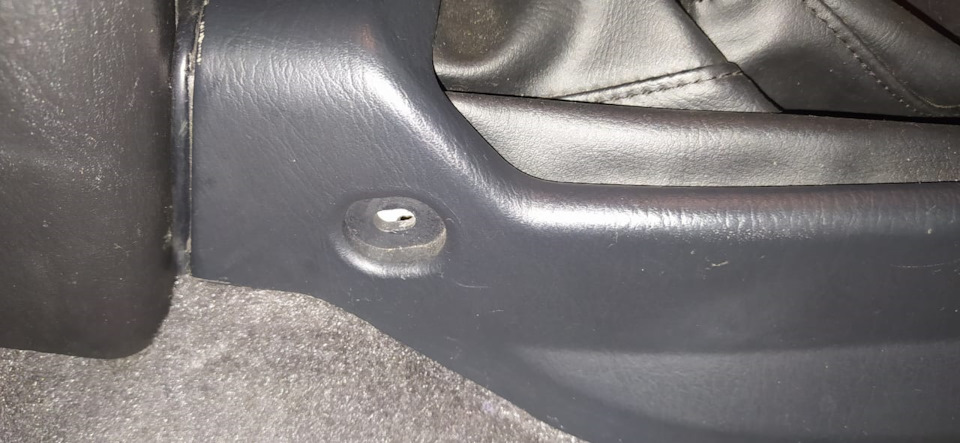

Далее хронология действий на фото)))
Вроде все. Будут вопросы, помогу чем смогу.
П.с. раз уж лез туда, добавил вибры и шумки (был кусок оригинального войлока).
Пока ездил так, офигел от того как греется трансмиссионный тоннель (((.
Теперь лучше.
