Как подключить противотуманки

Как подключить противотуманные фары: схемы и пошаговая инструкция. Светодиодные (LED) ПТФ своими руками Самодельная противотуманки

Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.

Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь), а также являются дополнительным источником освещения в темное время суток.

Стоит отметить, что многие автомобили, причем как отечественные, так и бюджетные иномарки, зачастую не имеют штатных ПТФ с завода. С учетом всех преимуществ, по ряду причин многие владельцы интересуются, как поставить противотуманки своими руками.

Читайте в этой статье

Как установить противотуманки и подключить ПТФ правильно

Прежде всего, нужно определиться, есть ли версии конкретного автомобиля с ПТФ. Дело в том, что одна и та же модель, но уже в средней или топовой комплектации, обычно уже оснащается противотуманными фарами (фонарями).

В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками. Также часто можно обнаружить готовую проводку под ПТФ и т.д., что значительно упрощает монтаж.

Установка противотуманок: требования

Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.

Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:

• в количестве не более 2-х единиц;
• не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
• не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
• световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
• углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
• включение ПТФ должно быть возможным только вместе с габаритами;

Получается, если штатные места для установки ПТФ отсутствуют, такие места нужно подобрать, так как установка противотуманных фар должна осуществляться в строгом соответствии с требованиями по их размещению на авто, а также подключению.

Еще добавим, что после монтажа ПТФ или проведения отдельных работ может потребоваться выполнять регулировку фар (в том числе и противотуманных), чтобы получить правильный угол падения светового потока на дорожное полотно.

Подключение противотуманок: доступные способы

Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению. Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.

Как правило, данный вариант доступен в том случае, когда на машину, изначально оснащенную противотуманками, ставятся новые ПТФ. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам.

Если же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:

• медные провода в изоляции;
• реле противотуманных фар;
• кнопка противотуманных фар (выключатель ПТФ)
• предохранитель;
• противотуманные фары.

Сразу отметим, не следует подключать ПТФ к габаритным огням. Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания.

Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда 60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Схема подключения противотуманных фар

Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.

На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.

При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией. Что касается вторых контактов, это плюсовые контакты, которые также соединяются проводом в цепь, после чего реализуется подключение к плюсовой клемме АКБ. При этом прямого подключения не делается, провод сначала выводят на контакт реле ПТФ.

Далее контакты реле проводами через предохранитель подсоединяют к «+» аккумулятора, а также к «-» АКБ или к массе авто. Также к плюсу аккумулятора через выключатель и предохранитель осуществляется подключение соответствующего контакта.

Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Также если машина имеют версию с ПТФ, можно купить штатный выключатель.

Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.

• Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.

С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Еще добавим, чтобы выполнить требование правил касательно включения туманок только вместе с габаритами, кнопку ПТФ обычно подсоединяют к выключателю наружного освещения. Данное решение позволяет реализовать подключение ПТФ с учетом всех правил и требований ПДД.

Что в итоге

Как видно, хотя наличие противотуманных фар спереди (в отличие от специального заднего противотуманного фонаря) не является обязательным по ПДД, подключение ПТФ должно быть выполнено правильно. Другими словами, при установке туманок на машину нужно учитывать все требования касательно размещения и подключения противотуманных фар.

Также важно, чтобы ПТФ были правильно подключены по схеме через предохранители и реле, что позволит избежать пожаров в результате короткого замыкания. Напоследок отметим, что правильно подобранные и отрегулированные противотуманные фары в значительной степени повышают безопасность при езде в условиях плохой видимости.

При этом в норме не происходит сильного ослепления водителей встречных автомобилей. Если же противотуманки сильно слепят встречных водителей, тогда необходимо проверить регулировки ПТФ на специальном стенде, а также правильность установки самих туманок с учетом имеющихся требований и стандартов.

Подключение тахометра для дизеля. Особенности выбора устройства, куда подключать тахометр. Способ коммутации и основные нюансы при установке.

Противотуманные фары на автомобиле бывают двух видов: передние ПТФ и задние ПТФ. Что касается ПТФ расположенных сзади, то по законодательству они должны присутствовать во всех автомобилях, поэтому в этой статье их касаться не будем. Практически на всех современных автомобилях есть передние ПТФ либо места для их установки. С развитием автомобильного рынка, на первый взгляд, такая «копеечная» опция должна быть в базовой комплектации автомобиля, но именно этот элемент, зачастую, указывает на более высокое оснащение машины, чем прекрасно пользуются автомобильные маркетологи, добавляя к штатным противотуманным фарам дополнительные опции, которые удорожают стоимость авто и делают его выше классом. Что касается автомобилей, которые не оснащены с завода ПТФ, в этом случае их можно установить самостоятельно. В этой статье и пойдет рассказ о том, как установить передние ПТФ, обладая минимальными навыками автослесаря и электрика, а также правила установки и какие лампы использовать.

Свет противотуманок ночью при тумане

Противотуманные фары предназначены для освещения дороги в условиях ограниченной видимости.

Из названия следует, что такой элемент предназначен для освещения дороги при ограниченной видимости в тумане, т. е. используется за городом, однако, на практике ПТФ дополняют головные фары, освещая пространство в нижней части перед автомобилей, а также дополнительно освещая обочину.
При прямолинейном движении автомобиля участок от земли до фары является неосвещенным, поэтому световой луч от головного освещения ложится на дорожное полотно неравномерно, т. е. нижняя его часть достаточно размыта, что напрягает зрение. Если включить противотуманки, то световая граница становится яркой и четкой, что облегчает вождение. Кроме того, при свечении фары есть понятие главного фокуса, а если фокус совмещается от двух фар, то это только усиливает яркость света. Можно заказать опцию подключения противотуманок у официального дилера, который продал автомобиль, но стоимость комплекта для установки противотуманных фар будет очень существенной: около 2 – 5 % от стоимости автомобиля.
Водителю стоит определиться, какие именно лампы в фары он хочет установить, потому что помимо штатных есть более современные разновидности систем освещения:

• Можно установить «ксенон» в противотуманки – яркость света на 10 – 15 % эффективнее галогена;
• Можно поставить светодиодные лампы – на 10 % эффективнее «ксенона»;

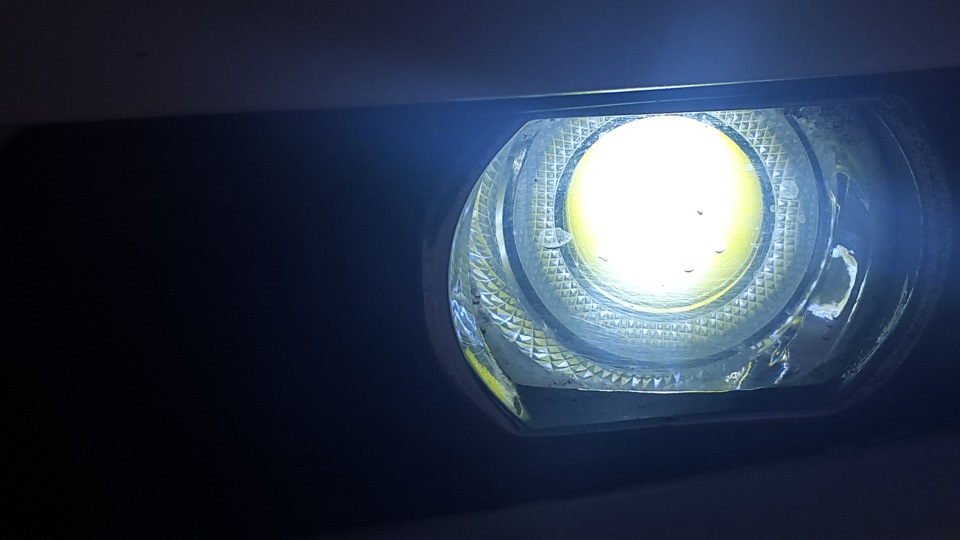

• Установка линз в противотуманки – обладает более четкой и собранной световой границей, потому что луч света преломляется и «собирается» под определенным углом;

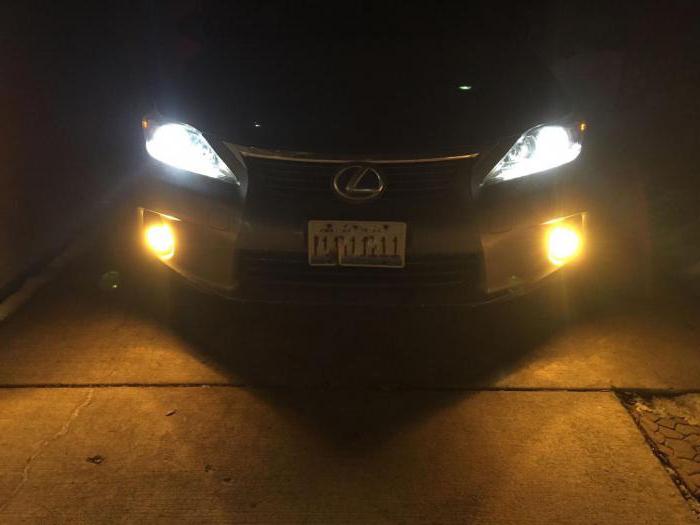

• Установка желтых ламп в противотуманки – значительно облегчает передвижение в условиях сильного дождя или тумана. Корпус лампы покрыт слоем жаростойкого желтого лака.

Процесс подключения противотуманок своими руками

Установка противотуманок своими руками

Есть разница в подготовительных работах для установки ПТФ в европейских и японских автомобилях, потому что японцы, обычно, прокладывают всю необходимую проводку с разъемами до бампера, а необходимо только купить фары и ручку переключения, но многие европейцы прокладывают проводку только в случае установки противотуманок на заводе.
Стоимость установки противотуманных фар зависит от модели автомобиля и комплекта, который будет установлен. Если судить по рыночным предложениям стоимости элементов, то цена начинается от 5 000 руб. за самую простую систему.
Что нужно для установки противотуманок:

Стоимость установки противотуманных фар зависит от модели автомобиля и комплекта, который будет установлен.

• Отвертки «+» и «-»;
• Провода вместе с гофрированной оплеткой;
• Разъемы (фишки) для подключения противотуманок;
• Реле;
• Комплект предохранителей противотуманных фар;
• Кнопка переключения или вилка переключения противотуманок.

Схема подключения противотуманных фар

Последовательность установки противотуманных фар состоит из следующих этапов:
ВАЖНО: Здесь приведена общая последовательность действий без унификации к определенным маркам автомобилей и пожеланий владельца (откуда брать питание фар, куда установить кнопку включения противотуманных фар и т.д.), поэтому электрические схемы подключения стоит поискать в интернете под ваш автомобиль.

Схемы подключения противотуманок стоит поискать в Интернете под модель вашего автомобиль.

1. Необходимо снять бампер с автомобиля и достать заглушки противотуманных фар. Обычно они прикручены парой винтов либо посажены на защелки. Проверить нормальную посадку корпусов противотуманок в штатные гнезда.
2. Необходимо протянуть проводку от противотуманок в подкапотное пространство. А перед этим поместить провода в гофру и разобраться, куда будет идти провод, чтобы он не задевал другие элементы проводки. На многих автомобилях для проведения проводки необходимо снимать дворники, пластиковое жабо, а возможно и трапецию. Обычно проводка прокладывается со стороны водителя, потому что в салоне блок предохранителей и электрические реле находятся в нише, которая расположена внизу с левой стороны от рулевого колеса. У каких-то автомобилей там находится диагностический разъем, а блок расположен под капотом.
3. Необходимо определиться каким способом будут включаться противотуманки (куда они будут запитаны) а для этого необходимо выбирать элементы, которые работают при включении зажигания постоянно либо «плюс» брать от аккумулятора на прямую.
4. При подключении ПТФ через реле (не менее 30А) необходимо его закрепить к любому жгуту проводов или в любое удобное место. Далее к нему подключить выбранный ранее «плюс» и в разрыв провода установить предохранитель не менее 15 А.
5. Следующим шагом является установка кнопки включения реле противотуманок, а для этого их необходимо соединить силовым проводом.
6. Далее необходимо вставить цоколи противотуманок в штатные места в корпусах фар и закрепить их. Подключить разъемы и установить бампер на место.
7. На каждой противотуманной фаре есть регулировочный винт, который позволяет настроить главный фокус лампы. Этому процессу необходимо уделить достаточное время, чтобы не ослеплять при движении встречных водителей.
8. Стоит отметить, что некоторые водители при хорошей и ясной погоде закрывают стекла ПТФ заглушками, чтобы те не повредились от камней, но это не очень удобно. Хорошим решением будет выбрать противотуманки, у которых сделаны из оргстекла, тем более такому материалу не страшен нагрев от лампы и он достаточно прочный и жесткий.

Как подключить ксенон в противотуманки

Комплект противотуманных фар для установки

При установке ксенона в противотуманки необходимо дополнительно устанавливать блок розжига.

Использование такого типа освещения, безусловно, улучшает видимость в ночное время суток. Схема подключения не отличается от вышеописанной, только между ксеноновыми лампами и реле включения противотуманок устанавливается , который отвечает за нагрев такой лампы. Конечно стоимость установки такого комплекта выше, чем обычного.

Подключение светодиодных ламп

В настоящее время эффективность диодного света проверена на практике многими автолюбителями и находит все большее распространение по сравнению с заводскими лампами. Хотя, многие производители автомобилей также начали использовать светодиодные лампы в фарах головного освещения вместе со светодиодными противотуманками. Такой свет более равномерный и четкий, а также эти лампы отличаются пониженным энергопотреблением и есть возможность выбрать разную цветовую палитру ламп. Они устанавливается на штатные места в корпусе противотуманной фары.

Правила установки противотуманных фар

Правила установки ПТФ

Важно помнить, что противотуманные фары должны включаться совместно с либо с фарами ближнего света. Отдельное включение ПТФ не допускается.
Если на автомобиле нет мест в переднем бампере для размещения противотуманных фар, то это не означает, что их нельзя установить, только для этого необходимо знать правила установки. Согласно ПДД (правил дорожного движения) и по ГОСТ Р41.48-2004 (пункт 6.3) установить противотуманки можно в количестве двух штук. А правила следующие:

Противотуманки должны включаться совместно с габаритами либо с фарами ближнего света. Отдельное включение ПТФ не допускается.

• Расстояние от внешней стороны бампера до начал корпуса противотуманной фары не более 400 мм;
• От дорожного полотна да нижней части противотуманной фары не более 250 мм;
• Фары головного освещения должны находиться выше противотуманных фар;
• Углы освещения должны быть достаточными для видимости другими участниками движения и в вертикальной плоскости составлять +15°…–10°, а в горизонтальной +45°…–10°.

Схожие правила распространяются и на установку дневных ходовых огней:

• Расстояние от дорожного полотна до нижней кромки противотуманной фары не менее 250 мм;
• Расстояние от дорожного полотна до верхней кромки противотуманной фары не более 1500 мм;
• Расстояние между противотуманными фарами не менее 600 мм;
• Расстояние от внешнего края противотуманной фары до внешнего края бампера не более 400 мм.

Светодиоды в противотуманки – отменное решение для тех, кто привык ездить по бездорожью. Грамотная замена штатного освещения поможет существенно расширить его функционал, улучшить основные качества. Фары не только станут более практичными, но и выглядеть при этом будут заметно лучше. Основное внимание стоит уделить именно выбору светодиода, так как от его характеристик буду зависеть конструкция и возможности новой противотуманной фары.

Что стоит учитывать?

Монтаж светодиодов в туманки – занятие не очень сложное, но следует заранее рассмотреть все детали, чтобы в дальнейшем избежать проблем с эксплуатацией.

1. Характеристики светодиода.Цветовая температура устройств, их мощность и свойства потока должны отвечать нормам, установленным для противотуманных фар. В идеале нужно найти оптимальное решение, чтобы машина выделялась на дорожной полосе, но огни при этом не мешали встречным авто.
2. Охлаждение.Для поддержания требуемого температурного режима можно использовать не только радиаторы различной конструкции, но также тепловые трубки (используются в ноутбуках). При этом размер системы охлаждения не должен превышать габариты самой фары.
3. Питание светодиодов.Использование драйверов поможет контролировать показатели силы тока и напряжения.

Можно подбирать не только готовые светодиоды с соответствующим цоколем, но также собирать противотуманные фары самостоятельно.

Набор инструментов и последовательность действий

Не только возможности, но и конструкция новых фар во многом зависит от того, какие светодиоды были выбраны для монтажа. Обсуждать схемотехнику вряд ли имеет смысл, она может существенно отличаться в каждом конкретном случае. Можно лишь приблизительно составить алгоритм, согласно которому предстоит собирать противотуманные фары своими руками.

• штатные фары;
• паяльник, наждачная бумага;
• краска, клей, эпоксидная смола или небольшие саморезы;
• светодиоды и провода.

Идея заключается в том, чтобы очистить старые фары от содержимого, подогнав размеры под конкретные светодиоды. Далее собрать охлаждающую систему и при необходимости – драйвер. Радиаторы можно попытаться сделать самостоятельно из листов или кусков металла небольшой толщины 2-5 мм. После этого закрепляются сами светодиоды, соединяются проводами с остальными составляющими схемы.

Если правильно подбирать светодиоды, противотуманные фары можно использовать и в качестве дневного освещения. Производители предоставляют множество готовых вариантов, но подобрать эффективные лампы по приемлемой цене бывает довольно непросто, то существенно повышает популярность светового тюнинга своими руками.

В настоящее время о светодиодах знает каждый, поскольку они используются практически в любой сфере человеческой жизнедеятельности. Мобильные телефоны, источники освещения, телевизоры — перечислять можно до бесконечности. Кажется, что такая технология появилась недавно, однако ее история насчитывает чуть более века, но об этом позже. Теперь даже автомобильная промышленность стала внедрять светодиоды в противотуманки современных моделей на радость многим владельцам.

Функциональность ПТФ

Любой опытный автолюбитель, как, впрочем, и еще неопытный, прекрасно знает о роли, которую выполняют В условиях белой завесы штатное головное освещение не справляется со своей задачей по обеспечению хорошей видимости на дороге, и все в силу того, что туман представляет собой взвесь водных капель, через которую стандартная оптика не может пробиться. К тому же свет от таких фонарей практически весь отражается от завесы. Таким образом, получается целая белая стена, которая существенно усложняет обзор.

Противотуманная оптика обладает своим спектром излучения, способным пробивать такую стену. К тому же световой поток распространяется горизонтально и направлен вниз, что позволяет хорошо освещать дорогу. А можно ли ставить светодиоды в противотуманки? Интересный вопрос, требующий внимания.

Главная ошибка многих водителей

В отношении ПТФ большинство водителей допускает грубую ошибку — использование оптики не по прямому назначению. Кроме того, все может просто дойти до безумия: водители оснащают свои транспортные средства подобной оптикой в большом количестве. Нередко встречаются седаны, на крышах которых красуются такие фонари (4 шт. или более) в любое время.

А между тем в ПДД четко прописано, что включать ПТФ разрешается лишь в темный период суток и в условиях (туман, задымление). Некоторые же водители включают их вместо ближнего освещения, что также является грубейшим нарушением ПДД.

Поэтому не следует забывать, что ПТФ — это всего лишь дополнительная оптика, хотя некоторые владельцы умудряются выполнить переделку противотуманок на светодиоды. Конечно, полностью отказаться от них невозможно, поскольку при некоторых обстоятельствах они сильно выручают. Их главное достоинство с конструктивной точки зрения заключается в особом отражателе и рассеивателе. В любой другой оптике подобного нигде пока еще нет.

Как это ни парадоксально, тем не менее именно противотуманные лампы потребляют больше всего энергии, выдавая мощный световой поток, который существенно ярче, чем у ближнего освещения. В современных ПДД нет каких-либо указаний касательно цветовой гаммы светового потока ПТФ. Из-за этого различные производители проводят свои эксперименты.

Немного истории

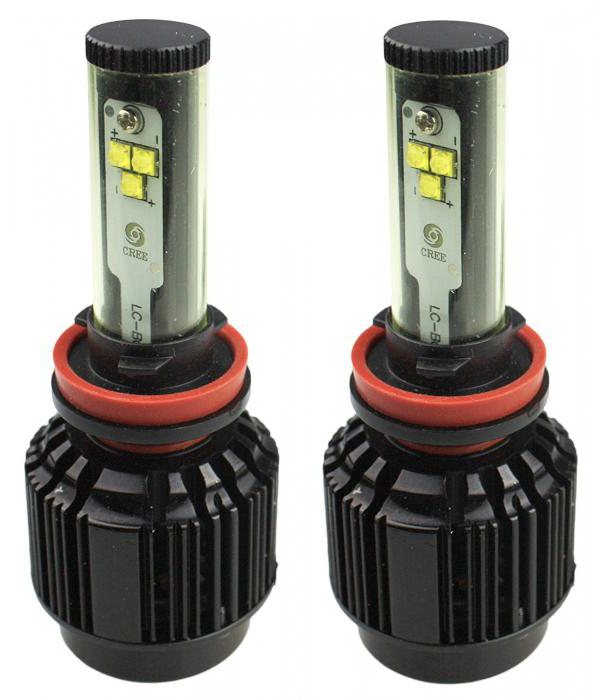

Возвращаясь к теме установки светодиодов H11 в противотуманки, стоит отмотать несколько десятилетий назад и узнать, с чего все начиналось. 1907 год. Лаборатория, в которой свое рабочее время проводит один из известных радиотехников — Именно им был замечен эффект свечения полупроводников, что позже получило название электролюминесценция. Практически сразу же в одном из научных журналов появилась заметка на эту тему, но осталась без внимания.

На территории СССР спустя 20 лет другой ученый — Лосев Олег Владимирович, тоже обнаружил нечто подобное. Он проводил исследование кристалла карбида кремния, который светился при пропускании через него тока. Впоследствии эффект получил имя гения — свечение Лосева, а его автор приобрел патент. Однако саму природу этого свечения открывателю так и не удалось выяснить.

Ответы пришли потом

Задолго до того, как водители стали ставить светодиоды H11 в противотуманки своих автомобилей, практически к середине XX столетия, была создана теория p-n перехода в отношении полупроводников. Исходя из этого, в 1947 году был изобретен первый транзистор, который и по сей день остался неизменным элементом радиотехники. Свечение возникало, когда заряженные частицы преодолевали границу, состоящую из двух разных полупроводниковых элементов. И светится именно место соприкосновения этих двух кристаллов, что в итоге образует своего рода сэндвич.

Вся сложность была в производстве полупроводников необходимой структуры. И это препятствие долгое время нельзя было преодолеть. Только с 1955 года исследования увенчались успехом. Первый диод был получен компанией General Electric, хотя здесь не все так однозначно, поскольку в разных странах мира тоже велись аналогичные разработки. Но это пока еще не те светодиоды Н11 в противотуманки современных автомобилей, которые распространены сегодня.

Революционный прорыв совершила компания Nichia в 1995 году, продемонстрировав сверхъяркий светодиод, который представлял собой полноценный источник света. С этого времени было положено начало разработке полупроводниковых светоприборов. И как отмечают многие эксперты, новые источники света могут в ближайшем будущем полностью вытеснить традиционные аналоги.

Особенность выбора ламп

Первые образцы светодиодов стоили дорого — цена одного такого экземпляра в 1968 года составляла 200 $! Стоимость снижалась постепенно, и какое-то время никто даже и предположить не мог, что подобные источники света станут главным конкурентом в отношении ламп накаливания. А об автомобилях речь и вовсе не заходила. Теперь же многие автолюбители стоят перед непростым выбором, какие приобретать светодиоды в противотуманки для своего автомобиля.

На рынке можно встретить широкий ассортимент автомобильной оптики с использованием диодов, отличающихся по ряду параметров:

• форме;
• габаритам;
• материалу изготовления;
• оттенку светового потока.

Также существует немало производителей, однако отдавать предпочтение следует только проверенным компаниям. Что касается формы, то на современном рынке ПТФ представлены в виде круга, прямоугольника, овала, квадрата.

Здесь нет какой-либо полезной функции, за исключением эстетики. Поэтому выбор зависит лишь от требований и вкусов автолюбителей.

Еще один важный момент

Как было выше упомянуто, световой поток может быть разного оттенка:

Вот тут уже следует задуматься не только о личных предпочтениях, но и о других участниках дорожного движения. К примеру, светодиоды H3 в противотуманках синего и белого цвета будут слепить встречных водителей, что никому не идет на пользу, поскольку от этого зависит не только личная безопасность. Поэтому лучше приобретать оптику с желтым оттенком.

Неоспоримая популярность

Несмотря на многообразие ПТФ, которые представлены светодиодной, галогенной, ксеноновой продукцией, на пике популярности находится первая. И все в силу некоторых неоспоримых преимуществ. И главное достоинство заключается в том, что светодиоды излучают гораздо больше света в отношении каждого ватта, если сравнивать их со стандартными лампами накаливания. Вдобавок практически отсутствует нагрев.

Это позволяет потреблять меньшее количество энергии, соответственно, и срок службы заметно увеличивается. Есть мнение, что при использовании противотуманок со светодиодами можно сэкономить и на топливе, пусть даже не столь значительно, как хотелось бы. К тому же максимальный световой поток образуется очень быстро, так как нет необходимости для розжига, чего лишены некоторые лампы. А если провести сравнение с ксеноновым аналогом, то светодиоды не могут слепить водителей встречных машин.

Еще один важный плюс

Стоит выделить еще одно важное достоинство, сильно выделяющее светодиоды и выводящее их на передний план. Поскольку в них отсутствует нить накаливания, то они весьма стойки к различного рода вибрациям, которых просто не избежать при движении автомобиля.

За счет широкой цветовой гаммы светодиоды представляют собой отличный вариант для придания машине оригинального внешнего облика. Своего рода тюнинг без существенного вмешательства со стороны.

Сами светодиоды в противотуманках характеризуются небольшими размерами, что позволяет подстроиться под дизайн любого транспортного средства. Но, к сожалению, имеется один недостаток, речь о котором пойдет ниже.

Недостатки светодиодов

Главный минус светодиодного освещения — это высокая стоимость. Другой недостаток заключается в недостаточной яркости — всего 700 лм, в то время как минимальный показатель для ламп должен равняться 1000 лм. Только в этом случае можно обеспечить необходимый обзор дорожного полотна в условиях недостаточной видимости. И как видно, светодиодные лампы не удовлетворяют требуемому условию, в связи с чем ксенон пока еще находится на лидирующей позиции среди прочих аналогов. Только вот чрезмерно яркий свет не всегда на пользу дела. И неслучайно использование таких ламп допускается с некоторыми оговорками со стороны законодательства.

Об этих недостатках следует знать до того, как принимать решение ставить светодиоды в противотуманки своими руками.

Установка ПТФ

Каких-либо принципиальных различий по части монтажа ПТФ не существует. Только можно заметить, что установить светодиоды в штатную оптику круглой формы легче всего. Если же фары имеют отличную форму, то здесь понадобится хорошее терпение для поиска подходящего варианта, исключающего большие переделки.

Можно, конечно, приобрести готовые варианты и не забивать себе голову лишней работой. Однако тут все зависит от семейного бюджета, поскольку стоимость светодиодных противотуманок начинается примерно с 5 тысяч рублей. Поэтому для некоторых водителей самостоятельная поделка — наилучший вариант.

Общественное мнение

Если у кого-то возникают сомнения касательно использования светодиодов в ПТФ, можно посетить несколько форумов на автомобильную тематику.

Изучая многочисленные отзывы о светодиодах в противотуманках, можно узнать, например, какие именно источники освещения лучше всего приобретать, поскольку рынок наводнен различными подделками, которые выходят из строя чуть ли не на следующий день.

При этом, как часто бывает, есть сторонники неплохой альтернативы в лице светодиодов и их противники. Многие водители отмечают, что световой поток получается не хуже, чем от ксеноновых ламп. Другие же, наоборот, не видят разницы, так как, по их мнению, диоды светят ненамного лучше тех же галогенных лампочек.

Но такое бывает сплошь и рядом: кто-то остается разочарованным, другим же видны все преимущества. Возможно, все дело в некоторых тонкостях устройства фары или прочих факторах. В любом случае большинство водителей уже успело оценить все прелести светодиодного освещения в условиях тумана. И многие автолюбители остались довольны.

Каждое современное авто должно быть оборудовано противотуманными огнями, ведь именно этот тип оптики позволяет водителю видеть дорожное полотно во время непогоды. Именно от этих фар зависит безопасность человека, поэтому отказываться от них нельзя. Предлагаем вам ознакомиться с полезной информацией касательно ПТФ — что представляют собой светодиодные автомобильные противотуманные фары, в чем их особенность и как правильно выбрать.

Почему противотуманки хорошо освещают дорогу?

Как известно, любые ПТФ, будь то ангельские глазки или другой формы, отлично освещают дорогу в туман, но почему же они так хорошо светят?

Есть несколько критериев, которые определяют работу данного типа оптики, о них мы расскажем далее:

1. В первую очередь, световой поток, который исходит от ПТФ ангельскими глазками или других, формируется с помощью специальной конструкции оптики. Этот поток направляется не вверх, а по сторонам, а также вперед. Со стороны, если присмотреться, он может напоминать веник — по вертикали узкий, расширяется по горизонтали. В результате ПТФ ангельскими глазками освещает непосредственно пространство над дорожным полотном (примерно 30-40 см, такой слой, где тумана почти нет), а не саму пелену тумана.
2. Помимо этого, наши ПДД предписывают правильную установку ПТФ, которая должна осуществляться в бампере на уровне до 25 см от дорожного покрытия. Ниже устанавливать оптику нельзя. Так или иначе, ПТФ ангельскими глазками или другого типа не должны быть установлены выше фар . В результате того, что на автомобиле фонари устанавливают так низко, водитель сможет видеть дорожное покрытие не только во время тумана, но и в ходе снегопада и сильного ливня. Однако, в данном случае белый свет будет менее эффективен желтого.
3. Также следует отметить, что желтый свет ДХО или ПТФ ангельскими глазками либо другого типа имеет большую длину волны, если сравнивать с модным бело-голубым оттенком оптики. Так что желтый всегда сможет фактически обходить препятствия в виде осадкой и распространяться далее, а не отражаясь на этих препятствиях.

Функциональность противотуманных фар

Благодаря тому, что лампы ПТФ обладают несравнимыми преимуществами и позволяют автомобилистам отлично видеть в непогоду, они являются неотъемлемым элементом оптики почти на каждом авто. По факту наши автолюбители устанавливаются дополнительные элементы оптики, такие как ДХО или ПТФ в том случае, если осуществляют тюнинг транспортного средства. К примеру, если на крыше кроссовера или ПТВ ангельскими глазками или другого типа, это действительно будет смотреться интересно. Такие элементы оптики отлично выполняют свою первоначальную функцию, особенно при поездах по бездорожью, лесной или сельской местности. Даже самая пересеченная местность будет эффективно освещена с помощью мощных фонарей (автор видео — Artem Kirzhner).

Но в результате того, что белый свет на практике является менее действенным в непогоду, установка таких ламп вызывает сомнения. Но что касается ламп для ПТФ с ангельскими глазками или другими желтого цвета, то они позволяют выполнить полный объем функций в любую непогоду, в частности, туман и снегопад. Даже в том случае, если будут установлены настолько высоко.

Итак, есть несколько вариантов размещения ламп ПТФ с ангельскими глазками или другими на транспортном средстве:

1. Часто наши автолюбители устанавливают ПТФ на решетке радиатора транспортного средства — это удается сделать благодаря возможности установить на них крепления. Также можно приобрести специальную решетку, на которой уже есть все необходимые крепления.
2. Часто светодиодные противотуманные фары ставятся в передний бампер — здесь, как говорится, огромный просто для реализации своей фантазии. Для ДХО или ПТФ можно приобрести специальные пластмассовые вставки для монтажа оптики того или иного типа. Однако, сегодня рынок предлагает покупателям настолько огромный выбор ламп ПТФ, то приобретенный комплект далеко не всегда соответствует возможному варианту установки. Однако даже несмотря на это произвести установку почти любых вариантов в бампер вполне возможно.

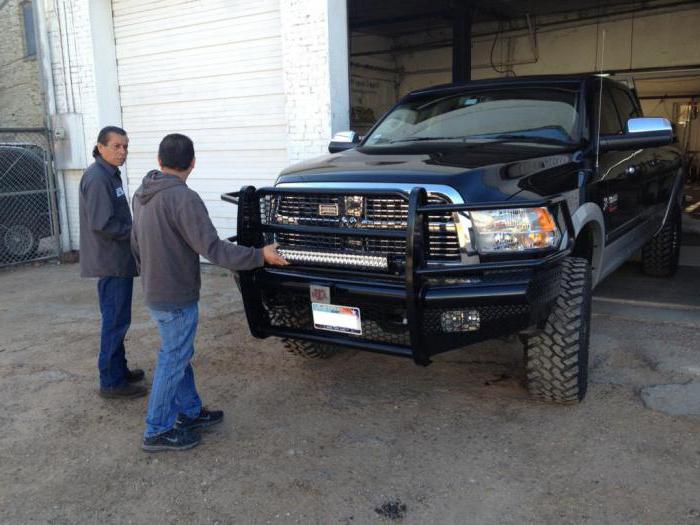

3. Многие внедорожники сегодня оборудованы кенгурятниками — это отличная площадка для установки ПТФ ангельскими глазками или ДХО. При монтаже вам не придется ограничиваться ни шириной, ни высотой. Разумеется, при этом следует учитывать требования ПДД.

Проблема выбора

Можно понять, что светодиодные противотуманные фары предназначены для дополнения уже имеющегося функционала транспортного средства. Благодаря ДХО или ПТФ ангельскими глазками либо другого типа вы сможете улучшить освещенность дорожного полотна, внешний вид транспортного средства в целом и т.д.

Если возникла необходимость приобрести данный тип оптики, используйте следующие правила:

1. Габариты и внешний вид не должны портить дизайн машины в целом. Если ПТФ — это ангельские глазки, то вы должны продумать, хорошо ли они будут смотреться. К примеру, огромные линзованные ПТФ не всегда хорошо смотрятся на Нивах, а на зарубежных внедорожниках — отлично.
2. Сразу же учтите — навесной либо вертикальный вариант фиксации будет зависеть от места монтажа устройств, удобства подсоединения.
3. Также необходимо учесть параметры питания. К примеру, ДХО или ПТФ могут потреблять 12 или 24 вольта. В целом разница небольшая, но ее необходимо учитывать.
4. Часто в продаже можно встретить не комплект ПТФ, а одиночные варианты. Если вы найдете лампу по смешной стоимости в продаже, то внимательно проверьте ее — не подделка ли это (автор видео — МирДХО — Мир Дневных Ходовых Огней).

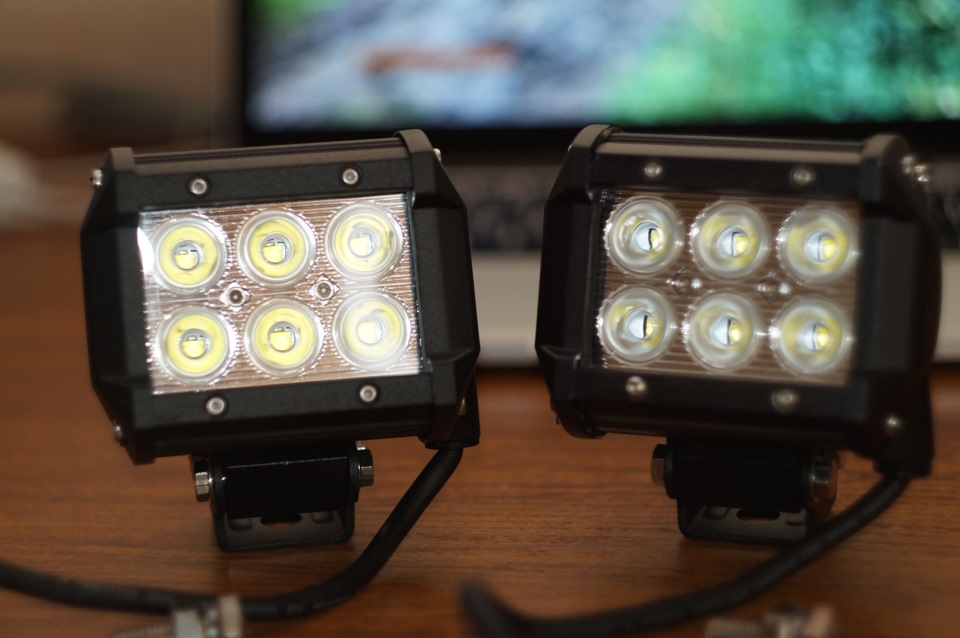

Светодиодные лампы для ПТФ

Если вы решаете установить светодиодные фонари, то выбор такой оптики сегодня достаточно велик. Количество диодов в фаре может варьироваться от 5 до 30. Часто наши автолюбители выбирают SMD диоды, однако они имеют разные размеры и в их случае оценить мощность оптики бывает проблематично.

Как правило, средние габариты популярных среди покупателей диодов составляют от 19 до 50 мм, обычно вся такая продукция изготавливается в Китае. Поэтому большая часть ламп имеют схожую конструкцию и идентичные размеры. Следует отметить, что большая часть китайских производителей завышают характеристики оптики, которую выпускают.

Наиболее популярны сегодня среди автолюбителей диодные лампы мощностью 7 ватт, что соответствует уровню яркости в 700 люмен. Если проанализировать отзывы покупателей, то такие устройства, конечно же, светят, но фактически не освещают дорожное покрытие, поскольку минимальный уровень яркости должен составлять 1000 люмен. Устанавливать такой тип оптики бессмысленно, поскольку он не сможет справляться со своими обязанностями, тем более, в сильную непогоду. Более того, маломощные диоды обычно сильно греются, в результате чего часто выходят из строя.

Лампы для дневных ходовых огней

Использовать ДХО в качестве противотуманных огней нецелесообразно, поскольку для нормального освещения дорожного полотна необходимо 1000 люмен. При этом угол свечения ДХО должен составлять 30 градусов, а противотуманных ламп — 45 градусов. Основным минусом при эксплуатации ламп ПТФ в качестве ДХО является их заниженное место монтажа. В результате этого линзованная оптика будет значительно быстрее пачкаться грязью. Также не нужно забывать о таком параметре, как деградация диодов — если лампы сильно нагреваются, уровень деградации неуклонно растет.

Спустя какое-то время часть светового потока начнет рассеиваться, однако лампа продолжит функционировать, правда с более низкой яркостью, соответственно, толку от нее будет очень мало. Если бы была возможность сделать своими руками лампы, которые могли бы соответствовать всем необходимым требованиям, то уже давно было бы налажено их производство. Однако сегодня производители до сих пор не научились делать небольшие по габаритами лампы, которые могли бы влезть в штатные места и обеспечить необходимую яркость.

Правильные светодиодки

Итак, чтобы поставить хорошие линзованные , следует учитывать несколько параметров — в первую очередь, любой светодиод должен быть оборудован радиатором охлаждения. Но здесь необходимо учесть, что штатные места в автомобиле обычно не рассчитаны на монтаж диодов с системой охлаждения, так что водителю придется что-то придумать самому (автор видео — Студия автозвука CarSound).

В среднем стоимость новинок, выпущенных в 2015 году, составляет около 45 тысяч рублей, такие лампы оснащены радиаторами. Устройство можно растянуть и заполнить им свободное место, но важно правильно его подключить, чтобы не столкнуться впоследствии с замыканием. Варианты с гибкой системой охлаждения стоят около 2500 рублей, если будете заказывать их непосредственно из Китая, однако такие диоды, как правило, работают значительно дольше тех, что без системы охлаждения. Если вы хотите, чтобы диодные лампы функционировали очень долго, их необходимо эксплуатировать в определенных условиях, в противном случае ресурс эксплуатации будет таким же, как у галогенок. На китайских вариантах правильно определить качество достаточно трудно, даже если внешний вид у ламп удовлетворительный.

Как показывает практика, а китайских диодах часто сгорают драйвера, образуются дефекты самих конструкций, да и в целом качество сборки не особо высокое. Что касается драйвера, то он может быть встроенным либо отдельным, однако при его поломке осуществить ремонт будет невозможно, так как они не продаются отдельно. Приобрести один светодиод также не получится, поскольку они продаются комплектами. Лучше остановить свой выбор на более качественных вариантах от известных брендов — помните о том, что любая известная компания в первую очередь дорожит своей репутацией.

Правильные светодиодные ПТФ

Если вам очень хочется установить линзованные диодные ПТФ в штатные места автомобиля, то в принципе решить такой вопрос возможно. Для этой цели можно использовать стандартные круглые противотуманные фонари. Если форма нестандартная, то есть не круглая, то вам необходимо будет искать светодиодные фонари под конкретную модель транспортного средства. В идеале фонари для использования в туман должны быть выполнены из монолитного блока, в который установлены диоды, а также система охлаждения. Для больше практичности они должны быть оборудованы блоком управления, благодаря которому будет возможная правильная установка и подключение, чтобы их можно было использовать в качестве ДХО.

Руководство по изготовлению своими руками

Итак, если вы решили сделать противотуманные фонари со светодиодами своими руками, то выполнить такую операцию вполне возможно в домашних условиях. Важно точно выполнять все действия, описанные в инструкции ниже, чтобы противотуманки прослужили долго и надежно. Чтобы все сделать своими руками, для начала подготовьте весь необходимые инструментарий.

Инструменты и материалы

Для изготовления диодных ПТФ своими руками вам понадобятся:

• непосредственно штатная оптика;
• паяльник с расходными элементами;
• маленькие саморезы;
• сами светодиодные элементы с проводкой.

Алгоритм действий

Как же все сделать правильно своими руками?

Для правильного изготовления выполните следующие действия:

1. Для начала демонтируйте уже имеющиеся противотуманные огни или возьмите новые, которые вы приобрели в магазине. Суть метода заключается в том, чтобы своими руками очистить оптику от того, что скопилось внутри нее. Это может быть грязь, пыль, прочий мусор или коррозия. Если на внутренних элементах оптики появилась ржавчина, обработайте фару своими руками с помощью наждачной бумаги. Вам необходимо своими руками подогнать размеры оптики под определенные светодиодные элементы.
2. Следующим этапом будет сборка своими руками системы охлаждения для фары, если есть необходимость, также нужно позаботиться о драйвере. Что касается радиаторов охлаждения, то их можно соорудить своими руками, для этих целей можно использовать металлические куски или листы, толщина которых должна составлять от 2 до 5 мм.
3. После обустройства системы охлаждения своими руками к оптике необходимо установить непосредственно сами светодиодные лампы. Впоследствии эти огни подключаются к проводке транспортного средства. Что касается подключения, то лучше будет подключить противотуманки к аккумулятору и вывести для них отдельный переключатель в салон автомобиля. Саму же цепь также желательно защитить с помощью предохранителя. Подключать противотуманные огни к габаритам или ближнему свету нецелесообразно, так как в этом случае ресурс эксплуатации диодов будет значительно снижен. Что касается самой схемы, то ее мы обсуждать не будем, поскольку этот вопрос индивидуальный для каждого автомобиля.

В целом производители предлагают потребителям огромный ассортимент противотуманных огней и светодиодных ламп в частности. От вас требуется только определиться с качеством, поскольку по низким ценам хороших диодов не бывает.

Видео «Обзор китайских светодиодных ламп»

Подробный обзор светодиодных ПТФ, привезенных из Китая, вы сможете увидеть на видео (автор видео — iShopper).

Как подключить противотуманки: что нужно знать

Назначение противотуманок – освещение дорожного полотна в условиях плохой видимости: вовремя тумана или выпадения атмосферных осадков. Головной свет во время тумана отражается от капелек воды, образуя белую стену впереди, что делает невозможным дальнейшее передвижение автомобиля. Если противотуманные фары правильно отрегулированы, то свет от них будет прижат к полотну, а дорога перед авто будет освещаться на расстоянии 10—12 метров. Водитель вправе сам решать, включать дополнительное освещение или нет.

Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.

При установке туманок нужно соблюдать следующие нормы:

• от дорожного полотна до фар должно быть расстояние не менее 25 см,
• ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней),
• включать противотуманки можно только вместе с габаритами,
• если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.

После установки нужно отрегулировать свет фар вместе с креплениями. Необходимо добиться, чтобы правильно падал световой луч, под нужным углом к дорожному полотну.

Подключение ПТФ

Задача, как подключить противотуманные фары на автомобиле, не является сложной и неразрешимой. На сегодняшний день такая процедура достаточно отработана, и есть множество рекомендаций и методических указаний о том, как это сделать. Тем более что можно найти комплекты противотуманных фар под конкретную модель автомобиля с подробными рекомендациями по их монтажу.

Кроме того, во многих автомобилях используются унифицированные жгуты, а это означает, что там уже есть большинство необходимых цепей для подключения ПТФ. Даже если таких проводов нет, то всё равно монтаж фар вполне по силам провести самостоятельно. Схема, как выполняется подключение, приведена на рисунке ниже:

• сами фары;
• реле;
• кнопка включения противотуманных фар.

Кнопка включения располагается в салоне, реле – на монтажной плате. Да, надо отметить и необходимость применения предохранителей, но, как правило, в монтажном блоке есть возможность установить дополнительные или задействовать какие-нибудь из существующих.

Подобная схема включения ПТФ предоставляет достаточно широкие возможности по их применению. Это подразумевает как отдельное их включение в качестве ходовых огней, так и их совместное использование с ближним и дальним светом.

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
2. На второй контакт кнопки подается минус.
3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

1. Самих противотуманок должно быть две штуки — не больше и не меньше.
2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Инструкция по подключению

Для выполнения задачи нужны:

• противотуманки,
• реле и колодка противотуманных фар,
• кнопка включения,
• 15-ти амперный предохранитель,
• провода, изолента.

Если имеется опыт подключения автомагнитолы, то будет еще проще, несмотря на некоторые отличия.

Для начала нужно снять клеммы с аккумулятора и убрать главную панель, под которой находится пара лампочек от подсветки печного регулятора. Сами лампочки не понадобятся, а вот провода — как раз наоборот. Проведя до самого конца по проводу, можно нащупать двухконтактный разъем. Именно к нему и нужно крепить первый контакт реле. Итак, первый провод необходимо подсоединить к разъему печной подсветки, другой — к кнопке.

Затем провод нужно подвести к реле, чтобы таким образом получить 12-вольтную цепь от автогабаритов и реле контакт 85. Процесс подключения нельзя назвать сверхзамысловатым, поэтому он под силу даже новичкам. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборную панель.

И в заключение, самое главное — противотуманные фары. Каждая из них имеет по два провода: на плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и направить на аккумулятор. После этого поднять их на реле таким образом, чтобы провода были незаметны, и затем подключить к разъему под 30-м номером. Минус отправляется на кузов. А теперь можно убедиться в исправности противотуманок

Не стоит сразу же собирать конструкцию, важно удостовериться, что все работает и подсоединено достаточно надежно, нигде не коротит. Оголенные провода обезопасить изолентой

На сегодняшний день есть некоторые правила, связанные с тем, как установить противотуманки. Они прописаны в своде Правил Дорожного Движения. Здесь же находится и сама схема подключения данных фар, предназначенная в помощь малоопытному водителю.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий – блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий – кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано:
23 февраля 2017

Схема подключения противотуманок через реле

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

1. ключами на 8 и 10;
2. отвертками плоскими и крестообразными;
3. ключом на 6 граней, регулирующим распространение света;
4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
5. стяжками для крепления проводки и куском прочной проволоки из стали;
6. собственно, фарами;
7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

• как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
• теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

Начинаем работу по установке ПТФ

• решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
• колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
• теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
• сами противотуманки крепятся на тройку саморезов каждая;
• теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
• там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
• теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

• сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
• под решеткой радиатора удобнее будет протянуть провод к правой фаре;

• в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
• мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
• возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;

• используем предохранитель на 15 Ампер;
• контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
• после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Установка противотуманных фар: схема подключения и особенности

Статьи

Для чего нужны противотуманки

Стандартное головное освещение автомобиля обеспечивает достаточную видимость при ясной погоде. Однако в ненастье от него немного толку. Проблема в том, что лучи ламп ближнего и дальнего света отражается от капель тумана или снежинок, создавая «белую пелену» впереди машины.

Это следствие двух факторов:

• узкие оптический пучок лучше отражается от поверхности;
• высоко установленные фары подсвечивают участок с большой концентрацией капель тумана.

ПТФ специально спроектированы для эксплуатации в тяжелых погодных условиях. И дело тут не в желтых светофильтрах, которые некоторые водители считают панацеей в туманную погоду. Не зря ПДД допускают установку ПТФ двух цветов — белого и желтого.

Такие фары справляются с непогодой благодаря паре важных свойств:

• Ширина светового пучка. Широкий луч меньше отражается от воды и льдинок и не создает «белую пелену».
• Высота крепления. Концентрация тумана вблизи земли ниже. Поэтому низкое расположение позволяет подсвечивать под пелену.

Последний момент особенно важен. Если установить ПТФ на уровне фар головного освещения, они не будут справляться со своей задачей.

Кроме передних ПТФ, улучшающих видимость с водительского места, используются задние противотуманные фары, дублирующие габариты. Они четко обозначают авто в условиях плохой видимости, но обладают избыточной яркостью. Поэтому их не следует включать в ясную погоду.

Назначение и преимущества ПТФ

Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:

• для подсветки участков правого края обочины;
• для подсветки участка, расположенного прямо перед капотом машины;
• позволяет получить максимум визуальной информации о состояния дороги;
• как дневные ходовые фары.

Преимущества применения ПТФ:

• широкий функционал — их включение позволяет решить сразу несколько задач, связанных с подсветкой;
• лучший просмотр габаритов авто даже на большом удалении.

Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.

Типы и конструкция противотуманных фар

Противотуманные фары можно разделить на группы по назначению и спектральному составу излучаемого света.

По назначению противотуманки бывают:

• Передние — для освещения дороги перед автомобилем, устанавливаются в передней части ТС;
• Задние — для улучшения видимости автомобиля, устанавливаются в задней части ТС.

Осветительные приборы, устанавливаемые в передней части авто, принято называть противотуманными фарами, так как они предназначены для улучшения характеристик освещенности дорожного полотна и улучшения условий видимости для водителя данного транспортного средства. Данные приборы выполняют те же функции, что и головной свет, но в условиях недостаточной видимости.

Прибор, устанавливаемый в задней части автомобиля, принято называть противотуманным фонарем, так как его основное назначение — улучшение видимости самого транспортного средства водителям движущихся позади автомобилей. Данные приборы выполняют те же функции, что и задние габаритные огни, но в условиях недостаточной видимости.

• Белые — оборудуются обычным прозрачным рассеивателем;
• Желтые — оборудуются рассеивателем желтого цвета;
• Красные — только задние фонари, оборудуются рассеивателем красного цвета.

Особо отметим, что цвет ПТФ не влияет на качество освещения дороги во время тумана, однако влияет на восприятие дорожной обстановки водителем. Использование фар желтого цвета (а точнее — селективного желтого, в нем значительно ослаблена голубая часть спектра) обусловлено физиологическими особенностями нашего зрительного аппарата. Человеческий глаз наиболее восприимчив к желто-зеленому участку спектра, поэтому предметы желтого цвета и предметы, освещенные желтым светом, мы воспринимаем быстрее, лучше и четче прочих. Поэтому в свете желтой противотуманной фары предметы будут казаться более контрастными, что в ряде случаев повышает безопасность.

Однако принцип работы ПТФ заключен не в цвете ее рассеивателя, а в направлении и форме светового луча, и особенностях установки. Противотуманные фары имеют две ключевых особенности:

• Формирование светового пучка, направленного непосредственно над дорожным покрытием — пучок имеет четкую верхнюю границу и направлен вперед-вниз;
• Установка невысокого над дорожным покрытием, чем достигается освещение полотна под слоем тумана.

Таким образом, противотуманная фара светит не в сам туман, а непосредственно на дорожное полотно. Формирование направленного светового пучка предотвращает лишнее рассеивание света в тумане (на снежинках, каплях или пылинках), что и обеспечивает улучшение видимости дороги и дорожной обстановки.

Конструктивно ПТФ и фонари аналогичны фарам ближнего света. Их основу составляет корпус, внутри которого расположен рефлектор (отражатель) с лампой (или светодиодным излучателем), и закрытый прозрачным рассеивателем. Для обеспечения направленного светового потока, имеющего четкую верхнюю границу, используется рефлектор определенной формы, а лампа устанавливается не в самом фокусе рефлектора, а с некоторым смещением. При такой конструкции свет от лампы отражается верхней частью рефлектора вперед-вниз, поэтому световой пучок стелется над дорогой.

При этом противотуманные фары и фонари могут быть двух типов:

• Корпусные — оформляются в собственный корпус, могут устанавливаться на различные транспортные средства, в том числе и на те, которые не были оборудованы данным типом огней;
• Бескорпусные (встраиваемые) — имеют форму и конфигурацию для установки в штатные места, предусмотренные в конструкции транспортного средства.

Независимо от типа, все противотуманные фары и фонари изготавливаются и устанавливаются на транспортные средства в соответствии с действующими государственными стандартами.

ГОСТы и вопросы применения противотуманных фар

В нашей стране действует ряд норм, регулирующих производство, установку и эксплуатацию противотуманных фар и фонарей, основными являются два документа — ГОСТ 8769-75 и ГОСТ Р 41.48-2004 (Правила ЕЭК №48).

Согласно этим стандартам, противотуманные фары устанавливаются в следующих случаях:

• На легковых и грузовых автомобилях — факультативно (по желанию владельца транспортного средства);
• На туристических и горных автобусах — обязательно;
• На прицепах — использование противотуманных фар запрещено.

Количество ПТФ — две, они располагаются в передней части авто, на высоте не менее 250 и не более 800 мм от дорожного полотна, и не более 400 мм от крайних габаритных точек автомобиля. Причем противотуманные фары обязательно должны располагаться ниже фар ближнего света. Цвет — белый или желтый, но одинаковый для обеих фар.

Включение противотуманных фар должно быть независимым от включения фар ближнего и дальнего света, они могут выполнять функцию головного света в условиях недостаточной видимости.

Задний противотуманный фонарь устанавливается в следующих случаях:

• На ТС выпуска до 1 января 1991 года — допускается их отсутствие, если это не предусмотрено проектом;
• На ТС выпуска после 1 января 1991 года — обязательно наличие заднего противотуманного фонаря;
• На колесных тракторах — установка факультативна.

Количество фонарей — один либо два, они располагаются на задней части ТС на высоте не менее 250 и не более одного метра над уровнем дорожного покрытия, и не менее чем в 100 мм от сигнала остановки. Если фонарь только один, то его необходимо размещать с левой стороны. Для автомобилей повышенной проходимости разрешается монтаж противотуманных фонарей на высоте до 1200 мм. Цвет рассеивателя — красный. Фонарь должен включаться вместе с передними противотуманками, а их параллельное включение со стоп-сигналами категорически запрещено.

Согласно действующим правилам дорожного движения (пункт 19.4 ПДД РФ), ПТФ могут включаться только в условиях недостаточной видимости и в темное время суток вместе с основным головным светом, в дневное время они могут выступать в роли дневных ходовых огней. А задние противотуманные фонари согласно пункту 19.7 могут включаться лишь при недостаточной видимости (туман, снег, пылевая буря), а за подключение данного прибора к стоп-сигналам следует административное наказание.

Как выбрать противотуманную фару?

При покупке ПТФ и фонарей необходимо учитывать марку и модель автомобиля, особенности его конструкции, а также напряжение питания бортовой сети.

Если на автомобиле предусмотрена установка противотуманных фар или задних фонарей, то необходимо покупать те приборы, которые рекомендованы производителем транспортного средства. Если вы впервые производите установку фар, то следует выбирать те приборы, которые подойдут по размерам и напряжению питания. Дополнительно придется позаботиться о покупке проводов, реле, предохранителя и т.д.

При выборе противотуманок необходимо обращать внимание на их маркировку — данный тип фар маркируется буквой B, поэтому ее легко отличить от других. Также следует отдавать предпочтение тем световым приборам, соответствующим действующим ГОСТ (о чем опять же свидетельствует маркировка), в противном случае фары будут не просто бесполезны, но и опасны.

При монтаже и регулировке противотуманных фар необходимо учитывать указанные выше нормы стандартов, в противном случае автомобиль может не пройти техосмотр.

Регулировка противотуманных фар производится довольно просто. Необходимо поставить автомобиль на расстоянии 7,6-8 метров от вертикальной поверхности (экрана), и добиться того, чтобы верхняя граница светового пучка от фар была на 10 см ниже оси фар. Только в этом случае будет обеспечиваться нормальное освещение дорожного полотна в условиях недостаточной видимости.

При правильном выборе и монтаже противотуманных фар и фонарей вы будете подготовлены к любым погодным условиям.

Подготовка к монтажу

Противотуманные фары способен установить практически каждый автомобилист, умеющий орудовать отверткой и гаечными ключами.

Советы по подготовке к монтажу:

1. Монтажом лучше заниматься в гараже со смотровой ямой.
2. Работы следует вести, строго соблюдая технологическую инструкцию.
3. При себе во время монтажных работ необходимо иметь электросхему своей машины.

Требования к установке противотуманок

Допускается расположение ламп противотуманного света непосредственно в фарах головного освещения.

Привила установки фар регламентируются двумя нормативными актами:

• ГОСТ 8769-75 или стандарт СЭВ 4122-83;
• государственным стандартом РФ ГОСТ Р 41.48-2004, соответствующим Правилам ЕЭК ООН №48.

Обобщенные требования выглядят следующим образом:

1. Место установки располагается на расстоянии не более 400 мм от боковой поверхности кузова транспортного средства. Расстояние измеряется между боковой плоскостью и внешней стороной фары.
2. Допустима установка только двух противотуманных фар. Стандарты отдельно оговаривают обязательную установку противотуманок на туристических автобусах, а также на транспорте, эксплуатируемом на горных дорогах.
3. Нижняя кромка противотуманного прибора освещения располагается на расстоянии не менее 250 мм от поверхности дороги.
4. Противотуманные фары должны иметь угол обзора по горизонтали в пределах от +15º до -10º, а по вертикали — от +45º до -10º. Недопустимо загораживание фар деталями транспортного средства в пределах указанных углов.
5. Противотуманные фары должны подключаться параллельно с габаритным освещением.
6. Рассеиватели противотуманных фар должны давать пучок света, расположенный ниже потока, даваемого лампами ближнего света.
7. Допустимо использование прозрачных светофильтров или селективно-желтого цвета. Недопустимо применение стекол различного цвета на одном автомобиле.

Стандарты не имеют специальных предписаний по установке противотуманных фар на авто, поэтому владелец может осуществить монтаж их комплекта самостоятельно.

Что понадобится для установки противотуманных фар?

Для самостоятельной установки противотуманных фар требуется минимальный набор инструмента. Владелец автомобиля должен обладать знаниями и навыками работы с электропроводкой, поскольку от правильности монтажа зависит безопасность эксплуатации автомобиля в целом.

• цветная электрическая схема автомобиля;
• кусачки или бокорезы;
• нож для очистки проводов;
• клещи для обжимки клемм (клеммник);
• паяльник.

Набор материалов, необходимых для монтажа:

• комплект противотуманных фар подходящих для установки в штатные отверстия в бампере или универсальных, которые монтируются на поверхности бампера;
• многожильный медный провод с сечением 1,5-2 мм² с изоляцией, способной работать при низких температурах и устойчивой к воздействию паров бензина и масла;
• реле для включения (обычно используются стандартные реле включения фар от переднеприводных моделей ВАЗ);
• выносной корпус для установки ножевого предохранителя;
• ножевой предохранитель на 30 А;
• клавиша управления, подходящая под дизайн салона (желательно с лампой подсветки);
• разъемы и клеммы для соединения проводов с элементами цепи;
• термоусадочная трубка подходящего диаметра;
• изолента на полиэтиленовой или матерчатой основе;
• пластиковые стяжки;
• автомобильный гофрорукав для прокладки провода.

Особенности установки противотуманных фар

Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. Многие иномарки имеют в переднем бампере специальные ниши, предназначенные для установки дополнительной оптики. Соответственно под эти формы и размеры автомобилисту и нужно подбирать подходящие противотуманки.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы. Важно, чтобы в комплекте были подходящие кронштейны для их надежного крепления.

Кроме самих противотуманных фар в магазине или на рынке нужно приобрести некоторые дополнительные материалы для их установки:

• электрические провода,
• клеммы для соединения проводов,
• кнопку или ручку включения «противотуманок»,
• предохранитель на 20-30 А,
• четырехконтактное реле.

Схема подключения

Для установки возможны две схемы подключения противотуманных фар:

• параллельное;
• последовательное.

При параллельном включении плюсовой провод идет к каждой фаре от контакта реле. Питание на реле подается через плавкую вставку с номиналом 15 А, которого хватает для большинства моделей противотуманных фар. Предохранитель желательно размещать как можно ближе к клемме аккумулятора.

Сигнальное напряжение +12В должно появляться только при активном зажигании. Это мероприятие исключает возможность работы фар при выключенном двигателе. При желании можно обеспечить авторозжиг фар после включения зажигания. Для этого сигнальный провод подключается к контрольной лампе зарядки батареи, установленной в комбинации приборов. Кнопка должна находиться во включенном состоянии.

Последовательное подключение снижает потребляемый ток и яркость работы ламп. Подобная схема применяется для использования противотуманок вместо штатных фар головного света.

Подключение дополнительных фар через реле демонстрируется в видеоуроке от канала «АВТОЭЛЕКТРИКА — Steel Horse».

Параллельная схема

При параллельной схеме подача разницы потенциалов происходит только при запуске мотора или включении зажигания.

Провод «+» подсоединен к фарам от контакта релейного элемента. Последний записывается через плавкий предохранитель на 15 А — его предела вполне достаточно для большей части противотуманок. Плавкую вставку рекомендуется ставить поближе к аккумуляторной клемме.

Если подвести к ПТФ 12 В от сигнального провода контроля за зарядкой, то при включении мотора фары могут включаться автоматически.

1. Контакт «–» от фар подсоединяют к кузову.
2. Клеммы «+» соединяют между собой и подключают к клемме реле № 87.
3. Контакт реле «+» № 30 подключают к аккумулятору.

При параллельном включении обеспечивается полноценная запитка каждой фары, что позволяет не терять в яркости ламп. Потребляемый ток при этом возрастает.

Последовательная схема

Такая схема минимизирует потребляемый ток, а лампочки горят менее ярко, чем могли бы. Эту схему применяют, если ПТФ замещает главные фары.

1. Контакты «–» фар соединяют между собой.
2. Клемму «+» одной фары присоединяют к кузову, другую впаивают в реле.
3. Кнопку и кабель «+» от зажигания подсоединяют к клеммам № 85 и № 86.
4. Контакт № 30 подсоединяют к клемме «+» аккумуляторной батареи.

Противотуманки загораются при пуске мотора и выключаются вместе с его остановкой.

На заметку!

В современных иномарках предусмотрена особая предмонтажная электроподготовка — о ней судят по клеммам «fog lamp relay».

Как правильно установить противотуманные фары?

Почти к каждому элементу автомобиля существует определённый регламент, или технический стандарт, который просто необходимо безоговорочно соблюдать. В случае с «противотуманками», осветительные приборы такого типа устанавливаются в соответствии с предъявляемыми к ним требованиями. Технические требования, прописанные в правилах дорожного движения, ссылаются на государственный стандарт под номером 8769-75.

Для ясности картины стоит рассмотреть каждое из них подробнее:

• Ограничение по количеству. Количество строго ограничено, если быть точным их должно быть не более двух.
• Место расположения. «Противотуманки» должны располагаться не далее сорока сантиметров от боковой кромки автомобиля и не ниже двадцати пяти сантиметров от дорожного полотна.
• При этом фактически световые отверстия противотуманных фар должны находиться ниже по уровню, чем фары ближнего света.
• Углы видимости «противотуманок» не должны перекрываться элементами автомобиля, в частности вертикали, этот угол должен составлять около десяти градусов, а по горизонтали от десяти до сорока пяти градусов.
• Включение таких световых приборов должно осуществляться с габаритами или ближним светом.

Примечательно, что большинство современных автомобилей либо уже оснащены данной опцией, либо производитель позаботился о месте установки заранее а, следовательно, высчитывать вышеуказанные параметры большинству автолюбителей не придётся.

Порядок подключения противотуманных фар

Установка дополнительных световых приборов изначально предполагает вмешательство в проводку автомобиля а, следовательно, при проведении такой операции следует чётко представлять свои действия, и то к каким последствиям они могут привести. Существует несколько самых распространённых способов подключения противотуманных фар. Наиболее простым, надёжным и безопасным из них является подключение в штатные разъёмы, предусмотренные заводом изготовителем.

В таком случае не осуществляется никаких дополнительных вмешательств в проводку автомобиля все, что нужно сделать это подключить клеммы в стандартные разъёмам, установить кнопку в штатное место и радоваться расширению комплектации. Такое решение на сегодняшний день доступно почти всем владельцам новых машин, при этом не имеет значения отечественная это машина, или произведённая за рубежом.

Единственное, на что стоит обратить внимание – подходят ли конкретные световые приборы к модельному ряду вашего авто по посадочным местам и проводке.

В том случае, если в автомобиле заводом изготовителям не была предусмотрена установка дополнительных элементов, придётся немножко попотеть. Для начала установки потребуются: медные провода подходящей длины, имеющие различные цвета изоляции, кнопка-переключатель в салон, реле включения, предохранитель рекомендованного номинала, и, конечно же, сами фары.

Наиболее простой схемой подключения фар является прямое подключение от аккумулятора через предохранитель и выключатель. Более сложной является схема подключения через замок зажигания, проще говоря, плюсовой провод протягивается не к клемме аккумулятора, а к любому контакту, на котором появляется напряжение после поворота ключа в замке зажигания. Второй вариант достаточно удобен благодаря тому, что не получится забыть выключить «противотуманки» при парковке автомобиля.

Как установить и подключить своими руками?

Установка противотуманных фар собственными силами начинается с разработки схемы подключения. Правильно разработанная схема позволяет избежать лишних проводов и обеспечивает надежную работу электрической цепи. Работы по монтажу рекомендуется выполнять в гараже, хотя многие владельцы производят установку под открытым небом.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Установка ПТФ в передний бампер и настройка

Встречается три способа установки:

• в штатные проемы;
• на внешнем кронштейне;
• в глухой бампер, не предназначенный для установки фар.

Настройка производится при помощи самодельного шаблона, представленного ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 м от фар автомобиля. Настройка производится до момента совпадения верхней кромки светового пятна. Линия совпадения располагается на 100 мм ниже высоты центра ламп.

Настройка противотуманных фар обеспечивает повышение видимости для водителя и снижает риск ослепления светом водителей встречного транспорта.

Установка ПТФ в глухой бампер

Самым сложным и трудоемким является вариант установки противотуманных фар в глухой бампер (т. е. не имеющий для этого заводских отверстий):

1. Произвести демонтаж бампера с автомобиля в соответствии с инструкцией по ремонту и эксплуатации.
2. Определить оптимальное место установки фар с точки зрения формы корпуса и соответствия правилам.
3. Сделать отверстие под фары. Оптимальным способом является сверление отверстий по периметру и пропиливание промежутков пилкой. Отверстие приходится корректировать для обеспечения правильного прилегания корпуса и декоративной рамки. Мелкие фрагменты бампера аккуратно срезаются строительным или канцелярским ножом.
4. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.
5. Установить в корпус фару и смонтировать защитную накладку. Она цепляется за пластик бампера.
6. Настраивать фару можно при помощи специального ключа, входящего в комплект.

Установка ПТФ на внешнем кронштейне

Вариант крепления противотуманок на стальной кронштейн:

1. Разметить точки крепления кронштейна на бампер в соответствии с требованиями по установке противотуманных фар. Как правило на кронштейн устанавливаются дополнительные фары.
2. Прикрутить кронштейн к бамперу саморезами или болтами.
3. Установить на точки крепления противотуманные фары, подключить проводку.

Установка ПТФ в штатные проёмы

Для того, чтобы поставить фары в бампер, имеющий штатные заглушки, необходимо:

1. Приподнять переднюю часть автомобиля путем подкладки под колеса деревянного бруска высотой 150-200 мм. Для большего удобства работы можно установить автомобиль на подъемник.
2. Снять защитные щитки, закрывающие нижнюю часть бампера.
3. Открутить фиксаторы штатных заглушек бампера.
4. Вставить противотуманную фару в направляющие и зафиксировать штатными саморезами. При использовании неоригинальных фар возможно несовпадение размеров и точек крепления. В этом случае приходится подгонять детали друг к другу. Ниже приведена фотогалерея установки китайских противотуманок в бампер Hyundai Elantra HD.

Протяжка проводки

При протяжке и монтаже проводки требуется соблюдать правила безопасности:

• отключить аккумуляторную батарею;
• сечение провода должно соответствовать проводимому току;
• места соединения должны иметь надежный контакт;
• соединять можно только провода из одного материала (для снижения электрохимической коррозии);
• скрутки желательно проливать припоем;
• места стыка проводов изолируются термоусадочной трубкой или изолентой;
• следует избегать размещения соединений проводки в местах, подверженных заливанию водой;
• для защиты от изгибов и перетирания рекомендуется защищать их разрезной гофрированной трубкой;
• провода прокладываются параллельно штатным жгутам и фиксируются к ним пластиковыми стяжками;
• цепь питания противотуманных фар обязательно защищается индивидуальным предохранителем;
• при прокладке провода следует контролировать отсутствие на пути горячих или подвижных элементов, а также острых кромок.

Пренебрежение правилами безопасного монтажа электрической проводки приводит к перегреву цепей и возгоранию, которое способно уничтожить автомобиль.

Перед началом укладки рекомендуется собрать будущую электрическую цепь и протестировать работу. Это мероприятие позволяет найти и устранить ошибки, допущенные при разработке.

Примерная последовательность прокладки проводки:

1. Осуществить предварительный монтаж проводов к разъемам противотуманных фар.
2. Пропустить провода внутри бампера через гофрированную трубку.
3. Вывести отрицательные выводы от противотуманных фар и присоединить к кузову. Желательно использовать штатные болты массы, имеющиеся на передних лонжеронах.
4. Снять переднее колесо и подкрылок (поочередно).
5. Определиться с местом расположения реле. Реле должно использоваться в обязательном порядке, поскольку прямая коммутация ламп переключателем приведет к быстрому выгоранию контактов. Реле можно разместить на свободном месте в штатном монтажном блоке или в любом месте панели приборов.
6. Поскольку противотуманные фары должны работать совместно с габаритными огнями, то подключение выполняется от колодки габаритов. Ниже приведены фотографии процесса подключения проводки на легковом Фольксваген Поло Седан.

Монтаж выключателя ПТФ

Наиболее распространенным методом включения противотуманных фар является кнопка, устанавливаемая на штатное место или на любую другую точку в зоне досягаемости водителя. Штатные места для кнопок закрываются съемными заглушками, изредка они закрыты материалом панели приборов. В этом случае требуется прорезать отверстие, соответствующее габаритам корпуса кнопки.

Отдельным пунктом стоит рассмотреть установку блока подрулевых переключателей, оснащенного поворотным переключателем противотуманных фар. Для выполнения работы может потребоваться специальный инструмент — отвертки с головками Torx и специальный ключ для центрального болта крепления рулевого колеса.

Подсоединять подрулевой переключатель следует по следующим шагам:

1. Отвернуть крепления двух половин декоративного кожуха рулевой колонки.
2. Разъединить детали, преодолевая сопротивление фиксаторов. При разборе требуется проявлять аккуратность, чтобы не сломать пластиковые защелки.
3. Далее требуется снять подрулевой переключатель, который может демонтироваться без удаления рулевого колеса или с удалением. В первом случае достаточно отогнуть пружинный фиксатор, вынуть рычаг и отсоединить разъем. После этого ставится другой переключатель и устанавливаются на место снятые детали. Во втором случае требуется демонтаж рулевого колеса и подушки безопасности (при ее наличии). Способ снятия подушки различен для каждой модели. Снимаемую деталь необходимо придерживать, поскольку она может соскочить с креплений и порвать жгут проводки.
4. После снятия подушки требуется отвернуть центральный болт, крепящий рулевое колесо.
5. Снять рулевое колесо, отсоединить штекеры от подрулевого переключателя.
6. Отвернуть несколько винтов, крепящих переключатель и снять его с колонки.
7. Установить новый узел и провести обратную сборку. При установке руля необходимо следить за правильностью положения спиц руля и передних колес. Центральный болт требуется затягивать с рекомендованным моментом.
8. Подключить питание и проверить работу блока переключателей.

Пример установки нового рычага подрулевого переключателя на автомобиль Хендэ Солярис.

На некоторых автомобилях европейских марок переключение противотуманных фонарей выполняется поворотным переключателем, расположенным на панели приборов. При установке фар на такой автомобиль требуется вывести провода от ламп на штекер и установить переключатель света с функцией управления противотуманками.

Автоматическое включение ПТФ

Если Вы хотите, чтобы туманки автоматически включались, когда машина заведётся, то этот провод подключаем к контрольной лампочке «зарядка» в приборном щитке. Кнопка «ПТФ» в салоне при этом должна быть включена.

Вот и всё готово! Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!

Экономичное (последовательное) включение ПТФ

Если Вы используете противотуманки только для того, что положено ездить днём со светом и не собираетесь ими пользоваться в туман. То две противотуманки можно соединить между собой последовательно. Туман они, конечно «не пробьют», но днём видно, что автомобиль едет со светом.

Тем самым мы «убьём» трёх зайцев

1. Падение потребляемого тока в 4 раза! Это значит меньше нагрузка на генератор, контакты реле и проводку. Из за того, что меньше нагрузка на генератор и на двигатель в целом — это хоть и немного, но расход потребляемого топлива будет меньше.
2. Так как лампочки светятся в пол накала — лампы прослужат дольше, а также меньше происходит нагрев самой противотуманки и главное — стекла.
3. Мы не включаем головной свет, тем самым бережём дорогие лампы и экономим энергию авто.

Обе схемы подходят для любой марки автомобиля, мотоцикла, скутера или трактора.

Схема параллельного включения противотуманок

Электросхемы монтажа противотуманных фар отличаются лишь количеством плюсовых проводов, протянутых к цоколям ламп. Последовательная схема предусматривает прокладку одного кабеля от контакта «87» к левой фаре. В месте крепления клеммы к нему подключается второй провод, который тянется к цоколю правой лампы.

Параллельное включение ПТФ предполагает укладку пары отдельных кабелей от реле к каждой противотуманке.

Кроме двух проводов к лампам ПТФ, можно провести третий, идущий к «контрольке», сигнализирующей об активации противотуманных фар. Она устанавливается на панели приборов. Место для нее предусмотрено на всех современных автомобилях. Единственное что понадобится для подключения — купить цоколь и лампу (накаливания или светодиодную) соответствующего размера.

Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины. В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.

После монтажа и подключения ПТФ необходимо отрегулировать положение лучей. Фары не должны светить вверх. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане. Также следует позаботиться о том, чтобы луч четко освещал обочину. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Подключение ПТФ через реле и кнопку

Существует несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля. Подключение противотуманных фар через реле с использованием отдельной кнопки — самое удобное, безопасное и правильное решение. Для выполнения работы вам понадобятся:

• противотуманки;
• соединительные клеммы;
• предохранитель на 15 ампер;
• четырехконтактное реле;
• колодка подключения;
• провода;
• изоляция или термоусадочная трубка.

Материалы входят в монтажный комплект и продаются в одном наборе с ПТФ.

Из инструмента нужны отвертки, пассатижи и нож для зачистки изоляции проводов.

Разводка должна быть выполнена согласно плана параллельного или последовательного соединения ламп.

Схема подключения противотуманных фар приведена на рисунке

Операции по подключению ПТФ выполняются в такой последовательности:

• Отсоединить минусовую клемму от АКБ;
• Надежно зафиксировать реле в салоне машины. Для этого подойдет пространство под панелью приборов.
• Закрепить кнопку для включения противотуманных фар на «торпеде» (обычно для нее предусмотрено отдельное место, прикрытое заглушкой).
• Проложить провод от аккумулятора к реле, закрепить на нем клемму и присоединить к контакту «30».

Важно: в электроцепь между АКБ и реле необходимо вставить предохранитель, который лучше расположить в подкапотном пространстве поближе к аккумуляторной батарее. Это предотвратит возгорание проводки при замыкании на корпус.

• Соединить кнопку и 85-й вывод реле.
• Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Подключать питание следует туда, где напряжение подается лишь после поворота ключа. Это не даст вам оставить ПТФ горящими при постановке машины на стоянку.
• Соединить контакт «86» с массой, используя для этого ближайший болт или саморез.
• Закрепить ПТФ на переднем бампере, удалив пластиковые заглушки. Иногда специальных мест для крепления ПТФ не предусмотрено. Тогда придется прорезать их лобзиком или зафиксировать фары на стальных кронштейнах над бампером.
• Проложить кабеля от 87-го контакта реле к противотуманкам, подключив к цоколям.
• Соединить выход массы ПТФ к кузову.
• Надеть и закрепить минусовую клемму на АКБ.
• Повернуть ключ зажигания и убедиться в работоспособности противотуманных фар.

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

Недочеты и проблемы:

1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки.
   В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики – далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

1. Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
2. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
4. При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.
