11.15 Наружное зеркало заднего вида
Установку наружного зеркала заднего вида производят в порядке, обратном снятию.
МОДЕЛИ ВЫПУСКА ПОСЛЕ 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ)
С 08.1987 произошли изменения в конструкции крепления зеркала к кузову и крепления отражающего элемента в корпусе.
Наружное зеркало заднего вида с ручной регулировкой выпуска с 07.1987 г.
Снятие и установка
МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С ЭЛЕКТРИЧЕСКОЙ РЕГУЛИРОВКОЙ)
Механизм электропривода регулировки
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Как снять зеркало в салоне W140
Столкнулся с такой сегодня праблемкой) ни когда не снимал) и кого бы я не спросил ни кто не сталкивался) Вобщем всё просто, ни чего откручивать не надо . Берём одной рукой за шток на чём крепиться зеркало и второй рукой за это же основание только ближе к стеклу. И тянем в низ! Можно не много с движением. Зашёлка там в обе стороны на пружине.
23 марта 2017 Метки: своими руками
Как разобрать зеркало w140 (part 2)
Теперь, собственно, о главном. С самого начала мне было понятно, что зеркало в итоге придется менять. Немало времени ушло на поиски — и положительных результатов они не принесли. До тех пор, пока однажды не пришло мне в голову взглянуть на маркировку этих зеркал. И тут я увидел заветные цифры 202. Короче говоря, на W140 после 1996 года, W210 (дорестайл) и W202 стоят абсолютно одинаковые зеркала. Разница лишь в их наворотах — складные/нескладные, память, затемнение и т.п.
И вот, если на w140 последнего рестайлинга зеркала найти практически нереально, то для w210 их продаётся дофига. Причем по весьма либеральным ценам. В частности, я купил два зеркала со всем возможными наворотами в идеальном состоянии за 3 тысячи рублёв!
Теперь немного к вопросу о штекерах
22 марта 2015 Метки: своими руками
Поделиться:
Mercedes-Benz S-Class 1998, двигатель бензиновый 4.2 л, 280 л. с., задний привод, автоматическая коробка передач — своими руками
Машины в продаже
Mercedes-Benz S-Class, 1991
Ростов-на-Дону
Mercedes-Benz S-Class, 1994
Mercedes-Benz S-Class, 1991
Новосибирск
Mercedes-Benz S-Class, 1995
Комментарии 10
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Я езжу на BMW X5 (E53)
Спасибо за информацию, очень помогла )))
Я езжу на ЛуАЗ 13021
такого нет что на w140 шли именно с маркировкой A140 . шли и A210 маркировкой зависело может от года выпуска авто.
добрый день, а у Вас фото штекера который из двери выходит нет случайно? а то свой разобрал, а бумажка куда то делась… теперь печалька=)
я себе тоже от 202 поставил, только на них складывания нет
Та хз, по-моему складывание зеркал на 140-м, 220-м и 211-м — какая-то недоработанная опция. Провод пережимается, и открывается доступ влаги ко всем внутренностям. А с другой стороны, часто боязно его оставлять с несложенными
в моих зеркалах такой опции вообще нет. а в старых, которые родные, там была
Вот еслиб все вот так иллюстрированно обьясняли как их разбирать, мне не пришлось бы как идиоту разбирать дверную обшивку со всеми вытекающими последствиями 🙂 Кстати, обьясни на счет зеркал от 202го, они должны быть от дорестайла? Штекера один в один или переделывать придется?
Насколько я понимаю, раз маркировка всех этих зеркал начинается с цифр 202 — значит там везде одинаковые штекеры.
Мой опыт таков: У меня было зеркало неоригинал (тоже типа от 202-го). Штекеры — один в один, но не хватает некоторых штырьков (затемнение, память и т.п.). Т.е. ты их подсоединяешь, и они работают совершенно нормально — только не хватает этих некоторых функций. Электрорегулировка работает справно!
И новые, купленные от 210-го. Тоже маркировка начинается с цифр 202, в них полный фарш. Штекеры менять не надо — я специально сравнивал с моим оригинальным правым — всё совпадает.
Но тут был нюанс. К каждому штырьку подходит проводок определенного цвета. После подключения зеркала выяснилось, что нажимаешь рычажок направо, а зеркало движется влево, не работала память и затемнение. Пришлось не полениться — разобрать и сверить проводки на штекерах зеркал и на «розетках» (или хз как там их назвать — короче, торчат из двери, на последней фотке видно, откуда, в них втыкаются эти штекеры), и выяснилось, что цвет проводков не везде совпадает. Разобрал я эти штекеры, поменял местами штырьки — всё заработало.
Для наглядности — добавил несколько фоток снизу.
По поводу рейстайл/дорестайл.
Я доподлинно знаю, что от 210-го подходит дорейстайл. Рестайлинговые на них имеют встроенные поворотники и совсем другую проводку со штекерами. Насчет 202-го могу только догадываться. Исходить надо из того, что именно такие зеркала шли только на машинах с 1995 до 2000-го.
Снятие и установка наружных зеркал заднего вида

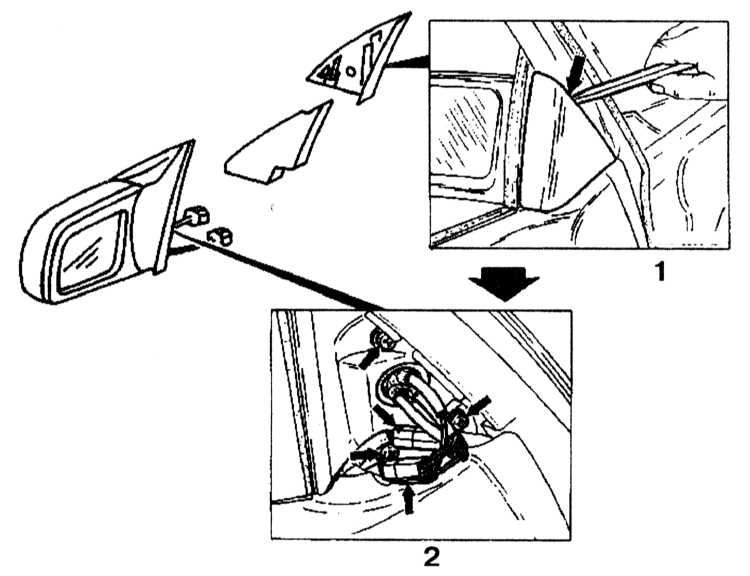

Снятие и установка наружных зеркал заднего вида Mercedes-Benz W140
Снятие и установка наружных зеркал заднего вида
 |
Снятие сборки зеркала
 |
Снятие корпуса (крышки, декоративной панели, рамы)
 |
Снятие привода регулировки положения зеркала
 |
Снятие привода регулировки положения корпуса
 |
