Замена ламп в фарах, габаритах, в плафонах салона Ford focus 2 и 2 рестайлинг
Для замены ламп блок-фары Ford focus 2 и 2 рестайлинг выполните следующие операции.
Примечания
Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите блок-фару (см. «Замена блок-фары»).
3. Поверните патрон лампы указателя поворота против часовой стрелки…
4. …и извлеките его из блок-фары.
Примечание
Патрон лампы указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.
5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
6. Установите новую лампу в патрон, а патрон в блок-фару.
7. Сожмите четыре фиксатора…
8. …и снимите крышку фары.
9. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.
10. Извлеките лампу из патрона. 11. Вставьте в патрон новую лампу и установите патрон на место.
12. Отсоедините колодку жгута проводов от лампы ближнего света.
13. Выведите пружинный фиксатор из крючка на отражателе…
14. …откиньте фиксатор…
15. …и извлеките лампу ближнего света. 16. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.
17. Отсоедините от лампы дальнего света колодку жгута проводов.
18. Выведите пружинный фиксатор из крючка на отражателе…
19. …откиньте фиксатор.
20. …и извлеките лампу дальнего света из отражателя.
Предупреждение
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
21. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.
22. Установите на место крышку.
23. Установите блок-фару.
Для замены лампы бокового фонаря указателя поворота Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь указателя поворота из отверстия в крыле (см. «Замена бокового фонаря указателя поворота»).
3. Поверните патрон лампы против часовой стрелки…
4. …и извлеките его из фонаря указателя.
5. Извлеките лампу из патрона.
6. Вставьте новую лампу в патрон, а патрон в корпус указателя.
7. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
Для замены лампы в боковом указателе поворота, расположенном в наружном зеркале заднего вида, выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите накладку зеркала.
3. Через отверстие в корпусе зеркала отожмите фиксатор и извлеките плафон указателя поворота.
4. Извлеките патрон лампы из фонаря указателя поворота и лампу из патрона.
5. Установите новую лампу.
6. Установите детали в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре автомобилей Ford focus 2 и 2 рестайлинг с кузовами хэтчбек и универсал выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте дверь задка.
3. Выверните нижний…
4. …и верхний винты крепления фонаря…
5. …и отведите фонарь от кузова, преодолев усилие фиксаторов.
6. На автомобилях с кузовом хэтчбек поверните патрон лампы габаритного света/стоп-сигнала и извлеките его из корпуса фонаря.
7. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
8. Установите новую лампу в патрон и патрон в корпус фонаря.
9. Аналогично замените лампу указателя поворота.
10. На автомобилях с кузовом универсал сожмите фиксатор и отсоедините колодку жгута проводов от заднего фонаря.
11. Выверните два винта и снимите крышку фонаря в сборе с патронами ламп.
12. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
13. Установите новую лампу.
14. Установите детали в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре автомобилей Ford focus 2 и 2 рестайлинг с кузовом седан выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте крышку багажника.
3. Поверните два фиксатора крышки заднего фонаря и снимите крышку.
4. Отожмите два фиксатора и снимите крышку фонаря в сборе с патронами ламп.
5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
6. Установите новую лампу.
7. Установите детали в порядке, обратном снятию.
Для замены лампы в фонаре света заднего хода Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание
Для замены лампы снимать фонарь необязательно, достаточно выполнить операции пп. 4–9. Однако удобнее выполнять эти операции, сняв фонарь.
2. Отожмите фиксатор…
3. …и извлеките фонарь света заднего хода из бампера.
4. Поверните патрон лампы против часовой стрелки…
5. …и извлеките его из фонаря.
6. Поверните лампу против часовой стрелки…
7. …и извлеките ее из патрона. 8. Установите новую лампу.
9. Установите детали в порядке, обратном снятию.
Для замены лампы в противотуманном фонаре Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание
Для замены лампы снимать фонарь необязательно, достаточно выполнить операции пп. 4–9. Однако удобнее выполнять эти операции, сняв фонарь.
2. Отожмите фиксатор…
3. …и извлеките противотуманный фонарь из бампера.
4. Поверните патрон лампы против часовой стрелки…
5. …и извлеките его из фонаря.
6. Поверните лампу против часовой стрелки…
7. …и извлеките ее из патрона. 8. Установите новую лампу.
9. Установите детали в порядке, обратном снятию.
Для замены ламп в фонарях освещения номерного знака Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните два винта крепления…
3. …извлеките фонарь из накладки двери задка (крышки багажника)…
4. …и отсоедините от него колодки жгута проводов.
5. Разожмите фиксаторы…
6. …и снимите отражатель.
7. Отожмите пружинный контакт и извлеките лампу.
8. Установите новую лампу.
9. Установите детали в порядке, обратном снятию.
10. Аналогично замените лампу во втором фонаре освещения номерного знака.
Для замены лампы в дополнительном стоп-сигнале Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите дополнительный стоп-сигнал (см. «Замена дополнительного стоп-сигнала»).
Примечание
На автомобилях с кузовами хэтчбек и универсал дополнительно…
…сожмите фиксаторы слева…
…и справа, а затем разъедините патрон ламп и рассеиватель.
Соединение рассеивателя с патроном ламп уплотнено прокладкой. Поврежденную прокладку замените.
3. Извлеките из патрона бесцокольную лампу, которую необходимо заменить.
4. Установите новую лампу.
5. Установите детали в порядке, обратном снятию.
Для замены лампы в плафоне освещения салона Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой…
3. …и снимите рассеиватель плафона освещения салона, преодолев усилие фиксаторов.
4. Отожмите пружинный контакт и извлеките лампу.
5. Вставьте новую лампу.
6. Установите рассеиватель на место.
Для замены лампы подсветки педалей Ford focus 2 и 2 рестайлинг выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поверните патрон лампы против часовой стрелки…
3. …и извлеките его из кронштейна на усилителе каркаса панели приборов.
4. Извлеките из патрона бесцокольную лампу.
5. Установите новую лампу в патрон.
6. Установите детали в порядке, обратном снятию.
Для замены лампы в плафоне освещения багажника Ford focus 2 и 2 рестайлинг выполните следующие операции.
Примечание
Плафон освещения багажника установлен на автомобилях с кузовом седан.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте багажник.
3. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).
4. Извлеките лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Установите детали в порядке, обратном снятию.
Снятие блок-фары, замена ламп
Замену ламп Форд Фокус 2 можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.
Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.
Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре
Отводим блок-фару от кузова для удобства отсоединения колодки проводов.
Нажимаем на фиксатор колодки проводов.
Отсоединяем колодку проводов от разъема жгута блок фары.
Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.
Вынимаем патрон вместе с лампой.
Поворачиваем лампу по часовой стрелке и извлекаем из патрона.
В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.
Для замены лампы ближнего света снимаем защитную крышку.
Нажимаем на фиксатор колодки проводов и снимаем колодку.
Вынимаем лампу ближнего света, удерживая ее за контакты.
В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.
Для замены лампы дальнего света снимаем защитную крышку.
Нажимаем на фиксатор колодки проводов.
Снимаем колодку и отводим ее в сторону.
Вынимаем лампу дальнего света, удерживая ее за контакты.
В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.
Для замены лампы габаритного света снимаем защитную крышку.
Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.
Извлекаем патрон из гнезда корпуса блок-фары.
Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона.
Лампа габаритного света Форд Фокус 2 имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.
Снятие передней фары и замена ламп форд фокус 2+видео
Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке на сервис. Все, что вам понадобится для этого — ключ на 8 (удобнее воспользоваться торцовым). Снять фару форд фокус очень просто, в отличии от демонтажа его переднего крыла. Открутите один единственный саморез фары форд фокус.
как снять фару форд фокус 2
Далее, фара держится на «защелках». Они легко отщелкиваются. Обычно, они легко отпускают фару, если ее потянуть на себя. Но, если нет — воспользуйтесь отверткой.
как заменить лампочки передней фары форд фокус
Замена лампочки габарита передней фары форд фокус 2
Замена лампочки ближнего света передней фары форд фокус
(смотри фото выше) Теперь, отсоедините штекер питания блок-фары. Красными стрелками обозначены 4 застежки защитной крышки фары, под которой и находятся лампочки. Их нужно отщелкнуть, придавливая ушки вниз.
Замена лампочки поворотника
Как видно на фото внизу, и сама крышка (изнутри) и внутренняя часть фары чистые и сухие. Это благодаря резиновому уплотнителю крышки. Проследите за ее целостностью.
Замена ламп производится очень бережно. Мы видим лампочку дальнего света с правой стороны, лампочку ближнего света слева, регулировочный моторчик фары и лампочку габарита, выделенную красным кругом.
замена лампочки дальнего света передней фары
На ее штекере находятся два усика по бокам, сдавите их пальцами и вытащите лампочку. Когда замените лампочку и вставите ее в гнездо фары, если будет шататься — проверните по часовой стрелке, держа за штекер.
как самому поменять габаритную лампочку
Для замены лампочки дальнего или ближнего света, оттяните стальную скрепку вниз, освобождая ее из крючка и отверните в сторону (фото внизу).
Замена лампочки дальнего света своими руками
Замена лампочки ближнего света своими руками
Когда будете вставлять ее на место, проследите, чтобы ушки на самой лампочке совпадали со своими посадочными местами в отражателе и застегните скрепку.
Как правильно менять лампочку
А для того, чтобы достать лампочку поворотника, проверните основание лампочки против часовой стрелки и выньте лампочку. На нее не присоединяется штекер.
Лампочка поворотника передней фары фф2
За все время я проводил замены ламп дважды, зимой. По очереди сгорели лампочки ближнего и дальнего света. Из-за перегруженой электросети машины: печка, обогрев сидений, подогрев заднего стекла+свет фар и противотуманок. А поставил стандартные лампочки для форд фокус 2. Больше не горел
Перегорела лампа ближнего света, снять фару.
9 лет
Перестала гореть лампа ближнего света в левой фаре. Открыл капот, посмотрел, желание менять лампочку самостоятельно пропало
Как думаете, случай гарантийный или придется самому платить?
Справочник темы:
 |
лампа ближнего света, снять фару, замена лампочки, патрон, цоколь, фары ФФ2, лампа |
Vadson
17 мая 2006
Перегорела лампа ближнего света, снять фару.
271,1K
просмотров
186
участников
400
сообщения
2 сент ября 2013

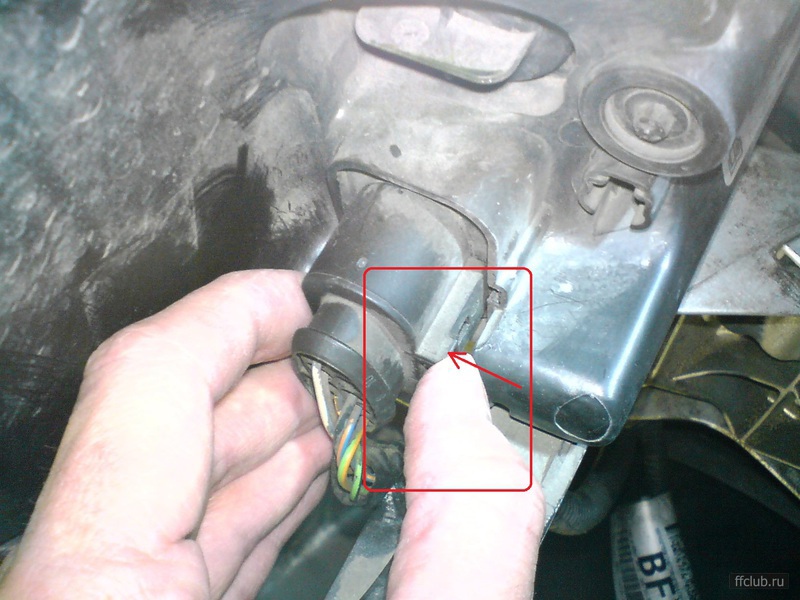

Сегодня пытался отсоединить штекер с проводами от блок-фары, не получилось. Фару саму отстегнул без проблем, а со штекером затык.
Подскажите как его победить.
Nik20032008
3 сент ября 2013
Когда менял лампочку ближнего света случайно сломан фиксатор на патроне, подскажите пожалуйста как поменять этот самый патрон?
3 сент ября 2013 mobile
kgn65

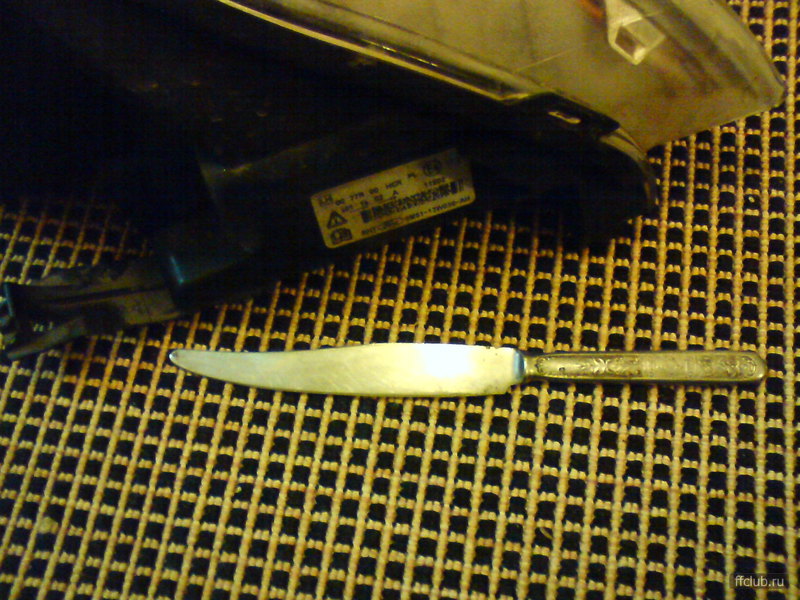

Руками.Или широкой отверткой подковырни, правда, раздраконишь немного.
4 сент ября 2013
Спасибо. Вчера обошелся без отсоединения штекера. Просто отщёлкнул заднюю крышку фары и поменял габарит и ближний свет. Блокфару полностью имеет смысл снимать, когда на улице не очень климатит менять лампы.
shatrukov
25 сент ября 2013
Всем привет!

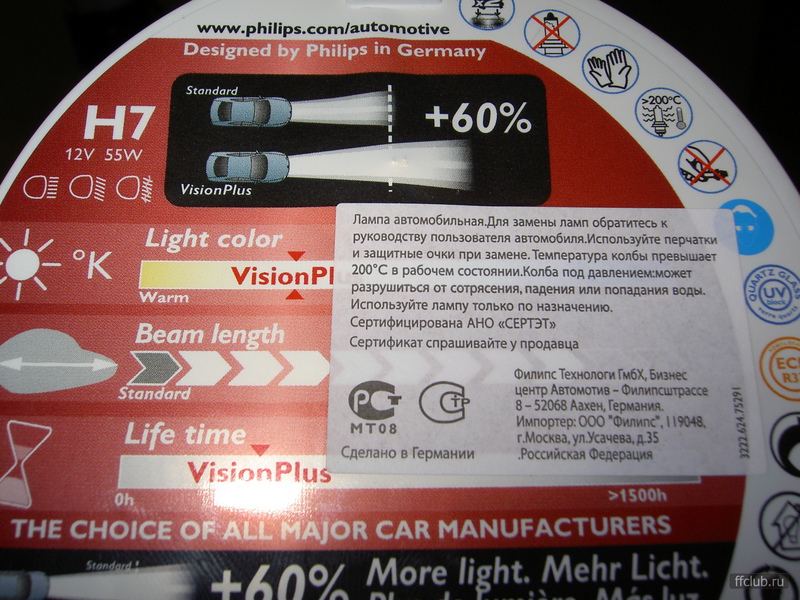

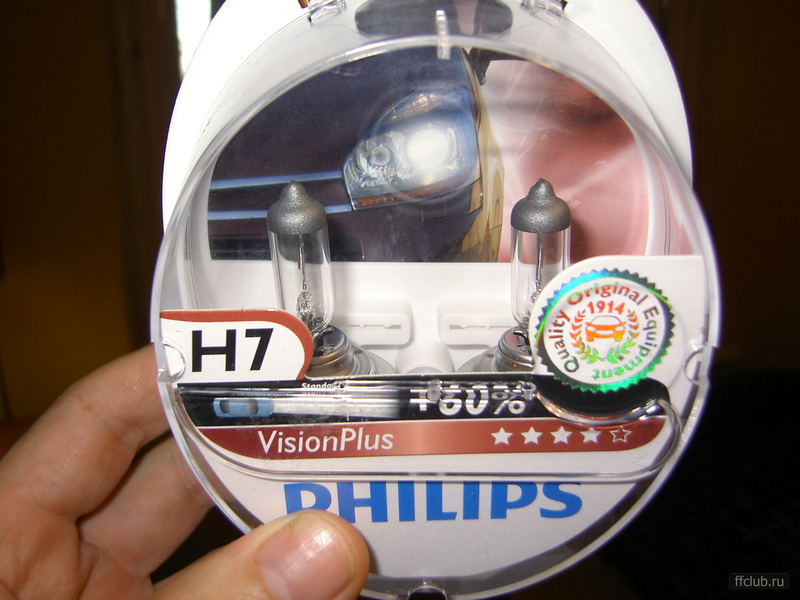

Купил эти, кажется дорого. (790 р.)
Хочу: необязательно белый свет-что б светили,а не святились
Ну и свечки в фарах не хочу.
Кто знает эти как?
Dave222
4 окт ября 2013
Парни, всем привет!
Рестайл. перегорела лампа БС на левой фаре. Я заметил, что защелки то отличаются. На правой фаре защелку видно, она ближе к центру капота, а на левой фиг!! Че за лажа?
Vetanest
7 окт ября 2013
ребята, выручайте! 1,6 дорестайл 2005год! регулятор фар из салона всегда стоит на 1.5! проблема такая! перестал светить ближний на правой фаре, поменял лампу — завожу, не работает! снова разбираю, уже не собираю, включаю стартер — не работает! пошевелил разъем который соединен непосредственно с лампочкой, все заработало! отключил стартер! все собрал! завожу — работает! заглушил, завел — снова перестало! разъемом поигрался — включилась!
В итоге что имеем: лампа работает только когда ее подсоединяешь на включенном стартере и в фаре что-то прожужжит! работает до первого цикла запуска-остановки двигателя! с чем может быть связано.
kensttt
8 окт ября 2013
Уж сколько раз твердили миру — сначала лампочка вставляется в фару, потом разъём на лампочку!
Думал сумничать делал наоборот — сначала в разъём вставил лампочку, потом всё вместе в фару — получил свет в пол и тёмное пятно посередине, ничего не освещает. Спасибо форуму, на ветке этой выше прочитал похожую проблему.
Теперь всё светит далеко и ярко. Лампы Philips какие-то, замена раз в полгода — на весну/осень выпадает.
Klensis
5 нояб ря 2013
kensttt:
Я до этого сам допер Менял колхозный ксенон обратно на гологенки, лампочки менял первый раз, поставил в цоколь, его на место, смотрю лампочка чета плохо прилегает, перевернул, не лезет, разъединил, посмотрел, вроде правильно все, обратно вставил, не лезет, попробовал наоборот, сначала лампу потом цоколем прижать и о чудо
Только не подключал фару, сразу подозрительным показалось плохое прилегание
Sever086
15 нояб ря 2013
Процесс не такой уж и сложный. На 1 фару уходит около 10 минут.
1 саморез сверху открутить, пара защёлок и фара «выходит».
Попутно ещё и габариты поменяли (на обычные, без диодов).
А в ближний поставили Bosch pure light.
24 нояб ря 2013
Кто подскажет как поменять лампочки на штатном ксеноне (форд фокус 2) 2006г .
Shpuntik
4 фев раля 2014
Всем привет, ДА ДА — филипс передала пламенный превед и одна из лампочек попросилась в урну. Решил менять!
Поставил MTF Vanadium 5000К по отзывам всем нравится, но выехал в темноту и светит на пол метра, противотуманки -штатные галогенки, сильнее бьют !
Когда ставил, поставить как было не получалось. Штатная схема, лампочка в корпус, а патрон сверху накидывает. Попробовал, что то не дает крутил и так и сяк один фиг.
Поставил В патрон просто и результат освещения ноль!
Как ставить правильно, может куда то надавить надо )
Shpuntik
5 фев раля 2014
Shpuntik
Проблему решил, менял лампочки не снимая разъема проводов. В итоге не заметил паз вверху и ставил неправильно лампочки . )
Поставил MTF Vanadium цена 700 р за пару!
температура 5000кельвин. Светит преемлимо, но на лето думаю поставить обычные галогенки, все равно скорости больше на сухой дороге !
7 фев раля 2014
Сегодня решил поменять лампочки ближнего света. Gjcnfdbk Осрам night breaker plus. Качество света порадовало, значительно лучше штатного. Но вот что выяснилось при замене. Когда снял лампочки свои, то оказалось, что у меня стояла одна филипс, а вторая лампочка GE. Машинку покупал новой, испанской сборки. Задумался о других деталях авто после этого.
Vortex
10 фев раля 2014
Значит, так! Полез я сегодня менять габарит в левой передней фаре, предварительно почитав эту тему на предмет — как снять фару (отсоединить разъем) и чем откручивать патрон.
Объясните мне, какого болта все лезут, что-то отжимать в разъеме отвёрткой? Я, как идиот, и так, и сяк пытался что-то отжать — ничего не выходит. И тут, о чудо! Оказывается разъем снимается на раз-два без какого-либо инструмента, голыми руками!
ВНИМАНЕ! Берем фишку так, как показано на рисунке и слегка надавливаем на рычажок фиксатора в направлении стрелки и аккуратно пошатывающими движениями вытягиваем разъем:
Инструмент, который подошел для откручивания патрона (на левой фаре по часовой стрелке):
А дальше мы с отцом 40 минут играли в игру — извлеки открученный патрон из фары. Получилось у него, как он сам не понял, тем более
AlekSin
11 фев раля 2014
