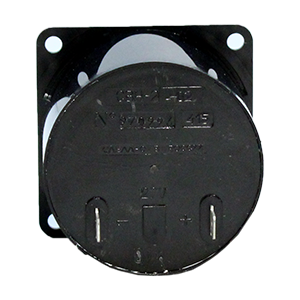

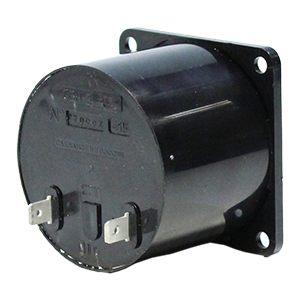

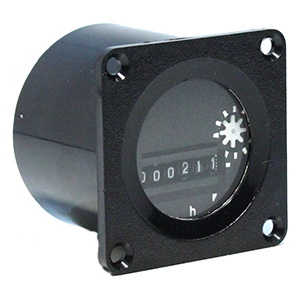

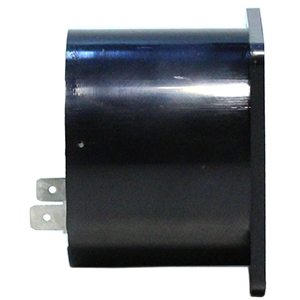

СВН-2-02 счетчик времени наработки
Предназначен для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087 .
- Напряжение питания: 27В постоянного тока
- Потребляемая мощность: 0,5Вт
- Степень защиты: IP65
Предназначен для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087 .
- Напряжение питания: 27В постоянного тока
- Потребляемая мощность: 0,5Вт
- Степень защиты: IP65
- Технические характеристики
- Комплект поставки
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
Содержание драгоценных материалов: золото — 0,105 г; серебро — 0,083 г
Содержание цветных металлов в счетчике: латунь Л63 — 1,363 г; латунь ЛС59-1 0,53 г
Счетчик виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с2
Счетчик прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов 10000
Характеристики
Значения
Счетчик СВН-2-01 сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования
— спадающих по экспоненте с постоянной времени 1 мс, при внутреннем сопротивлении источника импульсов 2 Ом
— спадающих по экспоненте не более 14 В в течение 0,4 с при внутреннем сопротивлении источника импульсов 1 Ом
— спадающих по экспоненте с постоянной времени 1 мс при внутреннем сопротивлении источника импульсов 5 Ом
Допустимое значение погрешности счетчика времени:
— в нормальных климатических условиях
— при воздействии механических и климатических факторов
Счетчики СВН-2-01 монтируются на приборных щитах толщиной
Емкость отсчетного устройства
Средний ресурс счетчика
Средний срок службы
Система питания СВН-2-01
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы в нормальных климатических условиях —
не более 60×60×56 мм.
Температура окружающей среды
от -60° С до +55° С.
Относительная влажность при температуре (+40±2)° С без конденсации влаги внутри корпуса
- Счетчик СВН-2-01 — 1шт
- Винт В.М4-6gx25-22.58.046 или Винт В2.М4-6gx25-22.58.046 ГОСТ 17474 — 4шт
- Гайка М4.6H.6.046 ГОСТ 5927-70 — 4шт
- Шайба 4.65 Г.019 ГОСТ 6402-70 — 4шт
- Штекер наружный тип 4 №45 7373 8006
- ОСТ 37.003.032-88 — 2шт
- Паспорт — 1экз
- Коробка — 1шт
Как разобрать счетчик моточасов свн 2 02
Питание 27 В, год выпуска 1989. Для чего он использовался и как обнулить его показания?
Да, поторопился я с вопросами. Показания не обнуляются.
Счётчик времени наработки СВН2 предназначен для учета времени наработки установок (агрегатов, машин, механизмов и т.д.) в часах и десятых долях часа.
Технические характеристики:
Счетчик СВН-2-01(02) сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с (160 ±2) В, с падающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов R внут=2 Ом (90 ± 2) В, с падающих по экспоненте до 14 В в течение 0,4 сек при R внут=1 Ом минус (150 ± 2) В, спадающих по экспоненте с постоянной времени t=1мс при Rвнут=5 Ом.
Основная погрешность в рабочем диапазоне:
— в нормальных климатических условиях — 0,2 %;
— при воздействии климатических и механических факторов — 0,5 %.
Степень защиты счетчика СВН-2-01(02) от пыли и воды IP65 по ГОСТ 14254-80.
Система питания счетчика СВН-2-01(02) – двухпроводная.
Емкость отсчетного устройства, ч, — 99999,9
Масса счетчика СВН-2-01(02) кг., не более: 0,12
Габаритные размеры счетчика СВН-2-01(02), мм., не более: 60х60х56
Средняя наработка до отказа счетчика СВН-2-01(02) при равномерной выработке ресурса за срок службы:
в нормальных климатических условиях — 39000 ч. эксплуатации,
в услових эксплуатации по ТУ 25-1865.081-87 — 32000 ч
Средний ресурс счетчика СВН-2-01(02) — 10000ч
Средний полный срок службы — 10 лет.
Счетчик СВН-2-01(02) устойчив к воздействию температуры от -60 до +55 C и относительной влажности от 95 до 98% при температуре (40 ± 2) С, без конденсации влаги внутри корпуса Счетчик СВН-2-01(02) прочен к кратковременным от 2-х до 4-х часов повышениям температуры до 65°С и к циклическим изменениям температуры от -50 до +65°С
Счетчик СВН-2-01(02) виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с2
Счетчик СВН-2-01(02) прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов 10000
Если только разобрать механику,то наверное можно и обнулить.
там счетчик обычный механический — а зачем обнулять ,написать на нем текущее значение и считать уже от него .
У меня похожий есть — только питание комбенированое от 380 и от 24 .
Внутри куча плат круглых на стойках- этажерка
блок питания залит полностью компаундом ,потом пара плат генератора -частота задается маятником вместо кварца как в будильнике слава только механизм более точный .
Счетчик крутит маленький шаговый двигатель .
Но с железякой что то не -тикать тикает но мезаника не крутится ,толи смазка в моторчике засохла толи
сам моторчик скис хотя прибор почти новый -1990 год и 108 часов на счетчике.
Интересно что встречались более старые приборы 1986-1988 г -маленькие ,пластмасовый корпус
одна микросхема кварц и мотрчик -ставились на трактора
а тут такой монстр -алюминевый корпус и допотопная схемотехника -военка наверное .
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
Счетчик моточасов 24в. СВН-2-02 , Необходимо быстро накрутить моточасы
ckt-9745
Просмотр профиля
Группа: Пользователи
Сообщений: 7
Регистрация: 26.4.2013
Пользователь №: 32766
Всем здравствуйте. Никто не подскажет, как можно «разогнать» данный счетчик моточасов? На него приходит всего два конца, тупо 24 вольта. Что можно сделать? Может, подать напряжение повыше или вместо постоянного тока импульсы какие-нибудь. Необходимо, чтобы он недельку поработал раза в два быстрее, чем обычно.
вот адрес, где есть его фото http://www.autoopt.ru/catalog/041061-schet. otochasov_24v_/
Сообщение отредактировал ckt-9745 — 18.9.2013, 16:18
с2н5он
Просмотр профиля
Группа: Модераторы
Сообщений: 22615
Регистрация: 12.7.2009
Из: Вологодская область
Пользователь №: 14996
S-cream
Просмотр профиля
Я видел электроны своими глазами
Группа: Пользователи
Сообщений: 4068
Регистрация: 24.9.2010
Из: Калуга
Пользователь №: 19599
СВН-2-02 27В счетчик времени наработки
Счетчик времени наработки СВН-2-01, СВН-2-02 (СВН2) предназначены для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087. Рабочий диапазон температур от минус 60 до +55°С.
Корпус пластмассовый, черный.
Технические характеристики СВН-2-01, СВН-2-02
Напряжение питания DC, В
Потребляемая мощность, Вт
Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:
— спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут = 2 Ом
— спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут = 1 Ом
— спадающих по экспоненте с постоянной времени t=1мс при Rвнут = 5 Ом
Допустимое значение погрешности счетчика:
— в нормальных климатических условиях по ГОСТ 15150-69
— при воздействии механических и климатических факторов
Счетчик устойчив к воздействию температуры при относительной влажности от 95 до 98 % при температуре (40 ± 2) °С без конденсации влаги внутри корпуса
Счетчик прочен к кратковременным от 2-х до 4-х часов:
— циклическим изменениям температуры
Счетчик виброустойчив и вибропрочен:
от 5-ти до 100Гц
Счетчик прочен к ударным нагрузкам:
— при количестве ударов
Степень защиты счетчика от пыли и воды
IP65 по ГОСТ 14254-80
Система питания счетчика
Емкость отсчетного устройства, Ч
Масса счетчика, кг, не более
Габаритные размеры счетчика, мм, не более
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы:
— в нормальных климатических условиях
— в условиях эксплуатации по ТУ 25-1865.081-87
Средний ресурс счетчика
Средний срок службы
Содержание драгоценных материалов:
Содержание цветных металлов в счетчике:
Устройство и принцип работы счетчиков времени наработки СВН-2-01, СВН-2-02:
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем — десятки часов, на четвертом — сотни часов и т.д.
Подготовка к работе, порядок работы и тех. обслуживание:
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте.
Для установки необходимо:
— вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек
— присоединить провода питания к штекерам, входящим в комплект поставки
— надеть штекера на контакты основания счетчика в соответствии с указанной полярностью
При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект. Счетчик — изделие невосстанавливаемое и неремонтируемое.
Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
Как разобрать счетчик моточасов свн 2 02
Питание 27 В, год выпуска 1989. Для чего он использовался и как обнулить его показания?
Да, поторопился я с вопросами. Показания не обнуляются.
Счётчик времени наработки СВН2 предназначен для учета времени наработки установок (агрегатов, машин, механизмов и т.д.) в часах и десятых долях часа.
Технические характеристики:
Счетчик СВН-2-01(02) сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с (160 ±2) В, с падающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов R внут=2 Ом (90 ± 2) В, с падающих по экспоненте до 14 В в течение 0,4 сек при R внут=1 Ом минус (150 ± 2) В, спадающих по экспоненте с постоянной времени t=1мс при Rвнут=5 Ом.
Основная погрешность в рабочем диапазоне:
— в нормальных климатических условиях — 0,2 %;
— при воздействии климатических и механических факторов — 0,5 %.
Степень защиты счетчика СВН-2-01(02) от пыли и воды IP65 по ГОСТ 14254-80.
Система питания счетчика СВН-2-01(02) – двухпроводная.
Емкость отсчетного устройства, ч, — 99999,9
Масса счетчика СВН-2-01(02) кг., не более: 0,12
Габаритные размеры счетчика СВН-2-01(02), мм., не более: 60х60х56
Средняя наработка до отказа счетчика СВН-2-01(02) при равномерной выработке ресурса за срок службы:
в нормальных климатических условиях — 39000 ч. эксплуатации,
в услових эксплуатации по ТУ 25-1865.081-87 — 32000 ч
Средний ресурс счетчика СВН-2-01(02) — 10000ч
Средний полный срок службы — 10 лет.
Счетчик СВН-2-01(02) устойчив к воздействию температуры от -60 до +55 C и относительной влажности от 95 до 98% при температуре (40 ± 2) С, без конденсации влаги внутри корпуса Счетчик СВН-2-01(02) прочен к кратковременным от 2-х до 4-х часов повышениям температуры до 65°С и к циклическим изменениям температуры от -50 до +65°С
Счетчик СВН-2-01(02) виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с2
Счетчик СВН-2-01(02) прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов 10000
Если только разобрать механику,то наверное можно и обнулить.
там счетчик обычный механический — а зачем обнулять ,написать на нем текущее значение и считать уже от него .
У меня похожий есть — только питание комбенированое от 380 и от 24 .
Внутри куча плат круглых на стойках- этажерка
блок питания залит полностью компаундом ,потом пара плат генератора -частота задается маятником вместо кварца как в будильнике слава только механизм более точный .
Счетчик крутит маленький шаговый двигатель .
Но с железякой что то не -тикать тикает но мезаника не крутится ,толи смазка в моторчике засохла толи
сам моторчик скис хотя прибор почти новый -1990 год и 108 часов на счетчике.
Интересно что встречались более старые приборы 1986-1988 г -маленькие ,пластмасовый корпус
одна микросхема кварц и мотрчик -ставились на трактора
а тут такой монстр -алюминевый корпус и допотопная схемотехника -военка наверное .
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
Счетчик моточасов 24в. СВН-2-02 , Необходимо быстро накрутить моточасы
ckt-9745
Просмотр профиля
Группа: Пользователи
Сообщений: 7
Регистрация: 26.4.2013
Пользователь №: 32766
Всем здравствуйте. Никто не подскажет, как можно «разогнать» данный счетчик моточасов? На него приходит всего два конца, тупо 24 вольта. Что можно сделать? Может, подать напряжение повыше или вместо постоянного тока импульсы какие-нибудь. Необходимо, чтобы он недельку поработал раза в два быстрее, чем обычно.
вот адрес, где есть его фото http://www.autoopt.ru/catalog/041061-schet. otochasov_24v_/
Сообщение отредактировал ckt-9745 — 18.9.2013, 16:18
с2н5он
Просмотр профиля
Группа: Модераторы
Сообщений: 22418
Регистрация: 12.7.2009
Из: Вологодская область
Пользователь №: 14996
S-cream
Просмотр профиля
Я видел электроны своими глазами
Группа: Пользователи
Сообщений: 4067
Регистрация: 24.9.2010
Из: Калуга
Пользователь №: 19599
Счетчики времени наработки СВН-2-02, СВН-2-01
Счетчики времени наработки СВН-2-01, СВН-2-02 (СВН2) предназначены для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087. Рабочий диапазон температур от минус 60 до +55 градусов С.
Описание
Счетчик времени наработки СВН-2-02 (-01) сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:
- (160 ±2) В, спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут=2 Ом;
- (90 ±2) В, спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут=1 Ом;
- минус (150 ±2) В, спадающих по экспоненте с постоянной времени t=1мс при Rвнут=5Ом.
Допустимое значение погрешности счетчика ±0,2% в нормальных климатических условиях по ГОСТ 15150-69, ±0,5% при воздействии механических и климатических факторов.
Счетчик СВН-2-02 (-01) устойчив к воздействию температуры от -60 до +55 °C и относительной влажности от 95 до 98% при температуре (40 ±2) °С без конденсации влаги внутри корпуса.
Счетчик СВН-2-02 (-01) прочен к кратковременным от 2-х до 4-х часов повышениям температуры до 65°С и к циклическим изменениям температуры от минус 50 до +65°С
Счетчик виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с 2
Счетчик прочен к ударным нагрузкам с ускорением до 150 м/с 2 при количестве ударов 10000
Степень защиты счетчика от пыли и воды IP65 по ГОСТ 14254-80
Система питания счетчика — двухпроводная
Емкость отсчетного устройства, Ч, — 99999,9
Масса счетчика, кг, не более 0,12
Габаритные размеры счетчика, мм, не более — 60х60х56
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы в нормальных климатических условиях — 39000 ч. эксплуатации, в условиях эксплуатации по ТУ 25-1865.081-87 — 32000 ч
Средний ресурс счетчика — 10000ч
Средний срок службы — 10 лет
Содержание драгоценных материалов: золото — 0,105 г; серебро — 0,083 г
Содержание цветных металлов в счетчике: латунь Л63 — 1,363 г; латунь ЛС59-1 0,53 г
Комплектность:
Счетчик СВН-2- * — 1шт ( * — в соответствии с заказом)
Винт В.М4-6gx25-22.58.046 или
Винт В2.М4-6gx25-22.58.046 ГОСТ 17474 — 4шт
Гайка М4.6H.6.046 ГОСТ 5927-70 — 4шт
Шайба 4.65 Г.019 ГОСТ 6402-70 — 4шт
Штекер наружный тип 4 №45 7373 8006
ОСТ 37.003.032-88 — 2шт
Устройство и принцип работы:
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем — десятки часов, на четвертом — сотни часов и т.д.
Подготовка к работе, порядок работы и тех. обслуживание:
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте.
Для установки необходимо:
- вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек
- присоединить провода питания к штекерам, входящим в комплект поставки
- надеть штекера на контакты основания счетчика в соответствии с указанной полярностью
При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект. Счетчик — изделие невосстанавливаемое и неремонтируемое. Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
Возможные неисправности и способы их устранения:
- При отсутствии смены показаний счетчика проверить наличие контакта и напряжения питания в сети
- При правильном подключении питания, но при отсутствии признаков работы счетчика, счетчик подлежит замене
- Ремонт вышедших из строя счетчиков осуществляет предприятие-изготовитель или специальная мастерская
Хранение и транспортирование:
Условия хранения счетчика в упаковке соответствуют условиям 2 по ГОСТ 15150-69. Срок хранения — 1 год. Не допускается хранение счетчиков в одном помещении с веществами вызывающими коррозию металла
Счетчики транспортируются всеми видами транспорта, на самолетах — в отапливаемых герметизированных отсеках
Ящики со счетчиками не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки ящиков на транспортирующие средства должен исключать их перемещение.
Гарантии изготовителя:
Изготовитель гарантирует соответствие счетчика требованиям ТУ 25-1865.081-87 при соблюдении условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей 1500ч. Гарантийный срок эксплуатации счетчика, поставляемого на экспорт — 12 месяцев с момента проследования счетчика через государственную границу России в составе изделия, при наработке не более 1000ч
Похожие публикации:
- 20гдс 3 чем заменить
- Led lamp приложение как пользоваться
- Какой автомат ставить на посудомоечную машину
- Постройте изображение предмета ab в линзе какое это изображение
Как разобрать счетчик моточасов свн 2 02
Счетчик времени наработки СВН-2-01, СВН-2-02 (СВН2) предназначены для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087. Рабочий диапазон температур от минус 60 до +55 градусов С.
Основные технические характеристики СВН-2
| Обозначение изделия |
Напряжение питания DC, В |
Потребляемая мощность, Втне более |
| СВН-2-01 СВН-2-02 |
12+3,6-3 27+3-5,4 |
0,2 0,5 |
Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:
Допустимое значение погрешности счетчика ±0,2% в нормальных климатических условиях по ГОСТ 15150-69, ±0,5% при воздействии механических и климатических факторов.
Счетчик прочен к кратковременным от 2-х до 4-х часов повышениям температуры до 65°С и к циклическим изменениям температуры от минус 50 до +65°С
Счетчик виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с2
Счетчик прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов 10000
Степень защиты счетчика от пыли и воды IP65 по ГОСТ 14254-80
Масса счетчика, кг, не более 0,12
Комплектность:
Винт В.М4-6gx25-22.58.046 или
Штекер наружный тип 4 №45 7373 8006
Устройство и принцип работы:
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
Подготовка к работе, порядок работы и тех. обслуживание:
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте.
Для установки необходимо:
Возможные неисправности и способы их устранения:
Хранение и транспортирование:
Ящики со счетчиками не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки ящиков на транспортирующие средства должен исключать их перемещение.
Гарантии изготовителя:
Свн 2 02 как разобрать
Средства измерения времени,
метрологическое оборудование, информационные табло
Счетчик времени наработки СВН-2-01, СВН-2-02 (СВН2) предназначены для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087. Рабочий диапазон температур от минус 60 до +55°С.
Корпус пластмассовый, черный.
Технические характеристики СВН-2-01, СВН-2-02
Напряжение питания DC, В
Потребляемая мощность, Вт
Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:
— спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут = 2 Ом
— спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут = 1 Ом
— спадающих по экспоненте с постоянной времени t=1мс при Rвнут = 5 Ом
Допустимое значение погрешности счетчика:
— в нормальных климатических условиях по ГОСТ 15150-69
— при воздействии механических и климатических факторов
Счетчик устойчив к воздействию температуры при относительной влажности от 95 до 98 % при температуре (40 ± 2) °С без конденсации влаги внутри корпуса
Счетчик прочен к кратковременным от 2-х до 4-х часов:
— циклическим изменениям температуры
Счетчик виброустойчив и вибропрочен:
Счетчик прочен к ударным нагрузкам:
— при количестве ударов
Степень защиты счетчика от пыли и воды
IP65 по ГОСТ 14254-80
Система питания счетчика
Емкость отсчетного устройства, Ч
Масса счетчика, кг, не более
Габаритные размеры счетчика, мм, не более
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы:
— в нормальных климатических условиях
— в условиях эксплуатации по ТУ 25-1865.081-87
Средний ресурс счетчика
Средний срок службы
Содержание драгоценных материалов:
Содержание цветных металлов в счетчике:
Комплект поставки:
— винт В.М4-6g×25-22.58.046 или
— винт В2.М4-6g×25-22.58.046 ГОСТ 17474 – 4 шт.;
— гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;
— шайба4.65 Г.019 ГОСТ 6402-70 – 4 шт.;
— штекер наружный тип 4 №45 7373 8006;
— ОСТ 37.003.032-88 – 2 шт.;
Устройство и принцип работы счетчиков времени наработки СВН-2-01, СВН-2-02:
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
Подготовка к работе, порядок работы и тех. обслуживание:
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте.
Для установки необходимо:
— вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек
— присоединить провода питания к штекерам, входящим в комплект поставки
— надеть штекера на контакты основания счетчика в соответствии с указанной полярностью
Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
Возможные неисправности и способы их устранения:
— При отсутствии смены показаний счетчика проверить наличие контакта и напряжения питания в сети
— При правильном подключении питания, но при отсутствии признаков работы счетчика, счетчик подлежит замене
— Ремонт вышедших из строя счетчиков осуществляет предприятие-изготовитель или специальная мастерская
Хранение и транспортирование:
— Ящики со счетчиками не должны подвергаться резким ударам и воздействию атмосферных осадков.
— Способ укладки ящиков на транспортирующие средства должен исключать их перемещение.
Гарантии изготовителя:
СВН-2-02
СВН-2-02
Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами
СВН-2-02
Счетчик времени наработки СВН-2-02
Также это изделие может называться: СВН202, СВН 2 02, cbh-2-02, cbh202, cbh 2 02, svn-2-02, svn202, svn 2 02.
СВН-2-02 cчетчик времени наработки предназначен для учета времени работы оборудования, агрегатов, машин.
Счетчики СВН-2-02 состоят из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
Технические характеристики СВН-2-02:
При включении питания электронный блок формирует разнополярные электрические импульсы:
СВН-2-02 сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования 15±1 с токовой нагрузки от 40 А до 50 А:
Допустимое значение погрешности счетчика времени СВН-2-02:
Средняя наработка до отказа СВН-2-02 при равномерной выработке ресурса за срок службы:
Условия эксплуатации:
Счетчик прочен к кратковременным от 2 ч до 4 ч:
Счетчик моточасов СВН-2-02 виброустойчив и вибропрочен:
Счетчик прочен к ударным нагрузкам:
Для установки необходимо:
— вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;
— присоединить провода питания к штекерам, входящим в комплект поставки;
— надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.
При правильном подключении на СВН-2-02 должно подаваться напряжение питания одновременно с напряжением питания на объект.
Счетчик моточасов, дешевый и долговечный
Бензиновыми и дизельными двигателями различной мощности сегодня пользуются многие и повсеместно. Надёжность и экономичность работы бензогенераторов, пил, косилок и триммеров, помп, мотоблоков, квадроциклов, лодочных моторов и другой техники зависит от своевременности техобслуживания. Сменил масло раньше времени — выкинул часть его ресурса (и стоимости) впустую. Заменил позже, не очистил вовремя фильтр, не проконтролировал состояние узлов, — сократил жизнь своему стальному другу, получил неожиданный отказ в работе, потратился на замену испорченных деталей. Чтобы в обслуживании моторной техники не действовать по наитию и не утруждаться учетом времени наработки, применяются счётчики моточасов.
Статья описывает схему, конструкцию и прошивку авторского счётчика моточасов, легкую для повторения любителями с небольшим опытом, и не содержащую сколько-нибудь дорогих или дефицитных деталей. Счётчик не содержит элементов питания и не нуждается в них, работает с любым карбюраторным, дизельным, инжекторным или компрессионным двигателем внутреннего сгорания, имеющим генератор, зарядную или осветительную катушку, а также может быть использован для учёта рабочего времени любых имеющих электропитание устройств.
Существует 2 подхода к учету времени наработки. Первый — по количеству оборотов, совершённых двигателем за время работы, второй — по самому времени работы в астрономических часах. Каждый подход имеет свои достоинства и недостатки. При преимущественно низкой частоте вращения значение расхода моторесурса, рассчитанное по числу оборотов, будет ниже фактического, а при форсированной работе двигателя на высоких оборотах заниженным окажется результат, определённый по астрономическим часам.
В случае мотовездехода и бензогенератора более адекватным является учёт астрономических часов работы мотора, который и осуществляется нашим цифровым счётчиком.
Распространенные в России и странах СНГ счетчики-тахометры и мотокомпьютеры китайского производства чаще всего имеют энергозависимую память и жидкокристаллический индикатор с питанием от встроенных элементов. Данные о работе двигателя берутся в виде импульсов с куска провода, наматываемого на высоковольтный провод свечи зажигания (дизелю и компрессионнику не годится).
Корпуса таких изделий герметичны (или не очень, причём воду в себя вбирают, а обратно не отдают), и после разряда элементов питания прибор либо выбрасывается, либо его владельца ждёт «увлекательная» работа по вскрытию корпуса, разрушению слоя эпоксидной заливки, установке новых элементов и восстановлению корпуса, либо перестановке устройства в новый. Цена китайского устройства также представляется завышенной, особенно при покупке в российских магазинах.
Данных недостатков лишен самодельный счётчик времени наработки, собранный автором для своего мотоцикла-вездехода «Атаман» с двигателем-аналогом Honda GX200. Такие стоят в сотнях моделей самых распространённых мотоблоков, миниэлектростанций, помп и иной бензотехники, и для адекватного обслуживания каждого из чудесных стальных помощников весьма желателен счётчик моточасов.
Схема предельно проста и экономна. Мощности выходов микроконтроллера PIC16F630 (или 676) вполне достаточно для прямого питания светодиодов трёхразрядного семисегментного индикатора SP420361. Питание МК осуществляется от конденсатора, заряжаемого через общеизвестный интегральный стабилизатор 7805 и диод, в качестве которого сойдёт любой маломощный выпрямительный. Конденсатор столь значительной ёмкости нужен для обеспечения сохранения данных о времени наработки в энергонезависимую память МК после отключения питания устройства, о котором МК узнаёт благодаря входу RA3, подключенному к выходу стабилизатора до диода. Для компенсации падения напряжения на последнем служит второй диод между опорным выводом 7805 и землёй схемы. Третий диод на входе стабилизатора служит однополупериодным выпрямителем, т.к. схема питается переменным током от генераторной катушки двигателя. Назначение фильтрующих конденсаторов и токоограничивающих резисторов самоочевидно и в комментариях не нуждается. Резистор на выходе стабилизатора нужен для быстрого разряда конденсаторов фильтра и правильного формирования сигнала об остановке двигателя.
Когда двигатель запускается, микроконтроллер загружает из энергонезависимой памяти текущие значения времени наработки и запускает цикл динамической индикации с подсчётом времени текущего сеанса работы. Запись суммарного времени наработки двигателя в EEPROM контроллера производится лишь однократно за сеанс работы двигателя, в момент остановки, причём перезаписываются только те ячейки памяти, значения для которых изменились. Таким образом, ресурс EERPOM расходуется очень экономно, что делает счётчик практически вечным. После наработки тысячи моточасов отсчёт продолжается с нуля. Учёт времени наработки осуществляется с дискретностью 20 секунд, тактирование осуществляется от встроенного RC-генератора МК. Такой точности вполне достаточно для своевременного ухода за верным моторным другом.
Счётчик собран на макетной плате из деталей с проволочными выводами, смонтированных с двух сторон. Внутрисхемное программирование не предусматривается, МК устанавливается в панельку. Последнюю пришлось разрезать вдоль на две половины для осуществления двустороннего монтажа. Возможны и другие варианты разводки платы, в том числе, с переназначением выводов МК и соответствующим изменением констант таблицы индикации в прошивке. Корпусом послужила прозрачная пластиковая коробочка от скрепок из гипермаркета «Ашан».
Скрутить Моточасы Rezonans Ук34.2., Схема Подключения. Счетчик Моточасов-Вольтметр Ук34.2
Скрутить пробег, корректировка пробега на любой спецтехнике. Быстро, не дорого, в день обращения. Гарантия.
Если Вам надо скрутить пробег на спецтехнике и вы живете в Ногинске, Электростали, Бронницах, Воскресенске, Домодедово, Егорьевске, Подольске, Балашихе то Вы можете приехать к нам в автосервис ГЕФЕСТ в городе Раменское (не далеко от Жуковский, Люберцы, Москва).
Новые видео на канале Автосервис Гефест
- Изготовление Ключа Зажигания, Дубликат Ключа, Прописка Смарт Ключа Саньенг Ставик, Раменское
- Ремонт Ключа Рыбка Мерседес Glk 2013Г.в., Ключ Рыбка Мерседес Не Работают Кнопки, Раменское
- Полная Утеря Ключей, Восстановление Ключа По Личинке Замка Фольксваген Поло, Ключ Зажигания Vw Polo
Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7
Счетчик моточасов СВН 2-01 (12В); СВН 2-02 (24В)
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через три перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем — десятки часов, на четвертом — сотни часов и т.д.
Используются для измерения и отображения в цифровом виде времени наработки автотракторной и строительно-дорожной техники, различных электроустановок
(станков, холодильных агрегатов, компрессоров, автономных электростанций и др.) для своевременного проведения их технического обслуживания и контроля
выработки ресурса.
Подсчет осуществляется в часах реального времени и отображается на цифровом светодиодном индикаторе с точностью до десятых долей часа.
При отсутствии напряжения питания информация о наработке сохраняется в энергонезависимой памяти счетчика.
Модификации:
- СВН-2-3.1Подсчет и отображение времени производятся постоянно (при наличии напряжения питания).
- СВН-2-01-3.1Подсчет времени производится только при наличии постоянного или переменного напряжения на дополнительном входе «С» (для подсчета времени наработки только при работающем двигателе или только в определенном режиме работы установки).
- СВН-2-02-3.1Подсчет времени производится при наличии только переменного напряжения на дополнительном входе «С» (например, переменного напряжения генератора или датчика оборотов в автомобиле), что затрудняет несанкционированную «намотку» наработки.
Комплектность:
- Счетчик СВН-2 — 1 шт. (— в соответствии с заказом);
- винт В.М4-6g×25-22.58.046 или
- винт В2.М4-6g×25-22.58.046 ГОСТ 17474 – 4 шт.;
- гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;
- шайба 4.65 Г.019 ГОСТ 6402-70 – 4 шт.;
- Паспорт – 1 экз.;
- коробка – 1 шт.
Применение на технике:
- Ивановец КС-3574, КС-3575, КС-3577, КС-35714, КС-35715
- Галичанин КС-4572А, КС-45719, КС-55713, КС-55715, КС-55729
- Клинцы КС-35719, КС-45719, КС-55713
- Челябинец КС-45721, КС-55730, КС-55732, КС-55733, КС-65711
- Машека КС-3579, КС-55727
- Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30
- Газпром-Кран «Камышин» КС-4573, КС-4562, КС-5476, КС-6476, КС-5576, КС-45716, КС-55716
Характеристики
Значения
СВН-2-01
СВН-2-02
Напряжение питания DC, В
Потребляемая мощность, Вт
Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:
— спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут = 2 Ом
— спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут = 1 Ом
— спадающих по экспоненте с постоянной времени t=1мс при Rвнут = 5 Ом
минус (150 ± 2) В
Допустимое значение погрешности счетчика:
— в нормальных климатических условиях по ГОСТ 15150-69
— при воздействии механических и климатических факторов
Счетчик устойчив к воздействию температуры при относительной влажности от 95 до 98 % при температуре (40 ± 2) °С без конденсации влаги внутри корпуса
от -60 до +55 °C
Счетчик прочен к кратковременным от 2-х до 4-х часов:
— повышениям температуры
— циклическим изменениям температуры
от -50 до +65 °С
Счетчик виброустойчив и вибропрочен:
— на частотах
от 5-ти до 100Гц
— при ускорении
Счетчик прочен к ударным нагрузкам:
— с ускорением
— при количестве ударов
Степень защиты счетчика от пыли и воды
IP65 по ГОСТ 14254-80
Система питания счетчика
двухпроводная
Емкость отсчетного устройства, Ч
Масса счетчика, кг, не более
Габаритные размеры счетчика, мм, не более
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы:
— в нормальных климатических условиях
— в условиях эксплуатации по ТУ 25-1865.081-87
Средний ресурс счетчика
Средний срок службы
Содержание драгоценных материалов:
— золото
— серебро
Содержание цветных металлов в счетчике:
— латунь Л63
— латунь ЛС59-1
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте.
Для установки необходимо:
- вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;
- присоединить провода питания к штекерам, входящим в комплект поставки;
- надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.
При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект. Счетчик — изделие невосстанавливаемое и неремонтируемое. Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
Похожие публикации:
- Телесный угол в эдс детекторах как определить
- Как разобрать блендер поларис
- Что называют оптической силой сферического зеркала чему она равна
- Что такое изображение предмета
Как разобрать счетчик моточасов свн 2 02
Средства измерения времени,
метрологическое оборудование, информационные табло
Счетчик времени наработки СВН-2-01, СВН-2-02 (СВН2) предназначены для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087. Рабочий диапазон температур от минус 60 до +55°С.
Корпус пластмассовый, черный.
Технические характеристики СВН-2-01, СВН-2-02
Напряжение питания DC, В
Потребляемая мощность, Вт
Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:
— спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут = 2 Ом
— спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут = 1 Ом
— спадающих по экспоненте с постоянной времени t=1мс при Rвнут = 5 Ом
Допустимое значение погрешности счетчика:
— в нормальных климатических условиях по ГОСТ 15150-69
— при воздействии механических и климатических факторов
Счетчик устойчив к воздействию температуры при относительной влажности от 95 до 98 % при температуре (40 ± 2) °С без конденсации влаги внутри корпуса
Счетчик прочен к кратковременным от 2-х до 4-х часов:
— циклическим изменениям температуры
Счетчик виброустойчив и вибропрочен:
от 5-ти до 100Гц
Счетчик прочен к ударным нагрузкам:
— при количестве ударов
Степень защиты счетчика от пыли и воды
IP65 по ГОСТ 14254-80
Система питания счетчика
Емкость отсчетного устройства, Ч
Масса счетчика, кг, не более
Габаритные размеры счетчика, мм, не более
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы:
— в нормальных климатических условиях
— в условиях эксплуатации по ТУ 25-1865.081-87
Средний ресурс счетчика
Средний срок службы
Содержание драгоценных материалов:
Содержание цветных металлов в счетчике:
Комплект поставки:
— счетчик СВН-2- * — 1 шт.
— винт В.М4-6g×25-22.58.046 или
— винт В2.М4-6g×25-22.58.046 ГОСТ 17474 – 4 шт.;
— гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;
— шайба4.65 Г.019 ГОСТ 6402-70 – 4 шт.;
— штекер наружный тип 4 №45 7373 8006;
— ОСТ 37.003.032-88 – 2 шт.;
( * — в соответствии с заказом);
Устройство и принцип работы счетчиков времени наработки СВН-2-01, СВН-2-02:
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем — десятки часов, на четвертом — сотни часов и т.д.
Подготовка к работе, порядок работы и тех. обслуживание:
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте.
Для установки необходимо:
— вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек
— присоединить провода питания к штекерам, входящим в комплект поставки
— надеть штекера на контакты основания счетчика в соответствии с указанной полярностью
При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект. Счетчик — изделие невосстанавливаемое и неремонтируемое.
Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
Возможные неисправности и способы их устранения:
— При отсутствии смены показаний счетчика проверить наличие контакта и напряжения питания в сети
— При правильном подключении питания, но при отсутствии признаков работы счетчика, счетчик подлежит замене
— Ремонт вышедших из строя счетчиков осуществляет предприятие-изготовитель или специальная мастерская
Хранение и транспортирование:
— Условия хранения счетчика в упаковке соответствуют условиям 2 по ГОСТ 15150-69. Срок хранения — 1 год. Не допускается хранение счетчиков в одном помещении с веществами вызывающими коррозию металла
— Счетчики транспортируются всеми видами транспорта, на самолетах — в отапливаемых герметизированных отсеках
— Ящики со счетчиками не должны подвергаться резким ударам и воздействию атмосферных осадков.
— Способ укладки ящиков на транспортирующие средства должен исключать их перемещение.
Гарантии изготовителя:
Изготовитель гарантирует соответствие счетчика требованиям ТУ 25-1865.081-87 при соблюдении условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей 1500ч. Гарантийный срок эксплуатации счетчика, поставляемого на экспорт — 12 месяцев с момента проследования счетчика через государственную границу России в составе изделия, при наработке не более 1000ч
