ПРОВЕРКА И РЕГУЛИРОВКА МОМЕНТА ЗАЖИГАНИЯ
Комментарии:
Избранное: 0
Шаг 1
Момент зажигания, так же как и УЗСК, – очень важный параметр, от которого зависит нормальная работа двигателя. Если момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать в режиме холостого хода, не развивать полной мощности, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации – очень опасного явления, часто приводящего к аварийному повреждению двигателя.
Устанавливайте момент зажигания (угол опережения зажигания) в обеих системах с помощью стробоскопа в соответствии с приложенной к нему инструкцией.
Предлагаемая методика регулировки угла опережения зажигания может быть использована для экстренной его проверки только в контактной системе зажигания при самостоятельном поиске неисправности в пути.
Шаг 2
Вам потребуются: ключ «на 13», контрольная лампа на 12 В (можно воспользоваться переносной лампой, приложенной к автомобилю) или вольтметр.
На крышке привода газораспределительного механизма выполнены в литье три метки.
Шаг 3
Первая по ходу вращения шкива коленчатого вала метка а соответствует 10° опережения зажигания, вторая б – 5° и третья в (длинная) – 0°. На ободе шкива выбита метка г верхней мертвой точки, соответствующая ВМТ поршня в 1-м и 4-м цилиндрах при совпадении с меткой в на крышке. На ступице шкива против этой метки имеется прилив.
1. Выверните свечу 1-го или 4-го цилиндра и закройте пальцем свечное отверстие.
Начальный момент зажигания двигателей «классических» автомобилей ВАЗ можно устанавливать как по 1-му, так и по 4-му цилиндру двигателя.
Шаг 4
2. Поверните коленчатый вал до начала такта сжатия в 1-м или 4-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать вал, совместите метку г на шкиве (выделена мелом) с меткой б.
При установке момента зажигания с помощью стробоскопа метка г на шкиве работающего на холостом ходу двигателя будет казаться неподвижной и смещаться только при повороте распределителя в гнезде в ту или иную сторону. Для правильной ус- тановки момента зажигания необходимо установить распределитель в такое положение, чтобы эта метка совпала с меткой б.
Шаг 5
3. При этом ротор распределителя должен установиться в положение, при котором его наружный контакт а направлен в сторону контакта 1-го или 4-го цилиндра на крышке распределителя. Сам распределитель должен быть расположен так, чтобы линия, проходящая через пружинные защелки б (см. п. 4) крышки, была примерно параллельна осевой линии двигателя. Если это не так.
Шаг 6

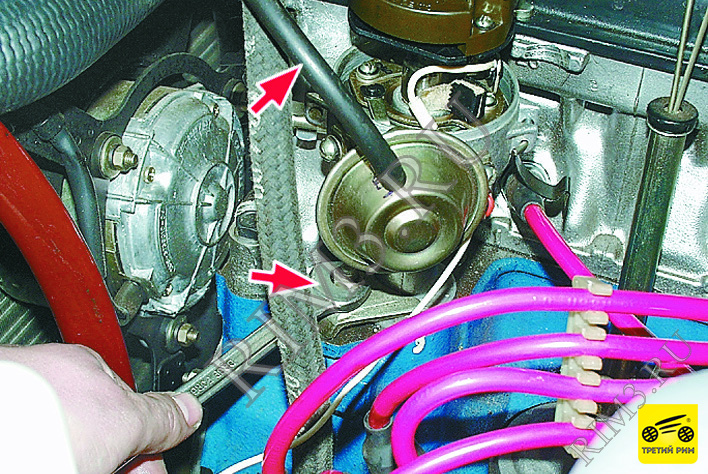

4. . отверните гайку крепления распределителя почти до конца резьбы шпильки, приподнимите распределитель и, поворачивая его валик, установите ротор в требуемое положение. Закрепите распределитель в этом положении на блоке цилиндров, не затягивая окончательно гайку.
5. Подсоедините один вывод контрольной лампы или вольтметра к выводу катушки зажигания, соединенному с низковольтным выводом распределителя контактной системы зажигания, а второй вывод – к «массе». Включите зажигание.
Шаг 7

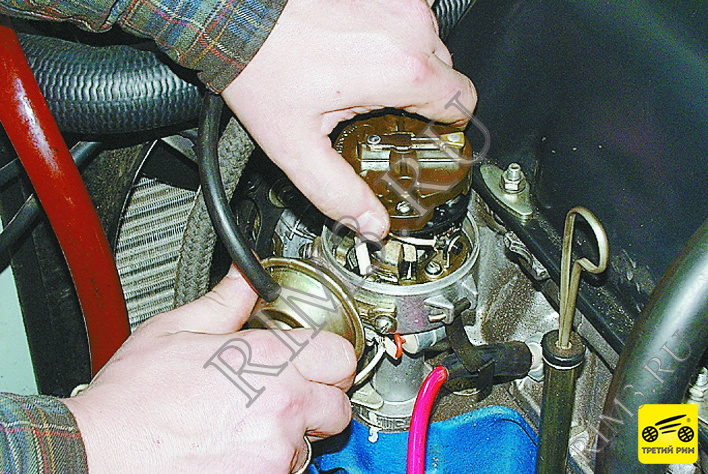

6. Поджимая ротор распределителя по часовой стрелке, немного поверните корпус прерывателя в том же направлении до момента, когда контрольная лампа не будет гореть. Затем медленно поворачивайте корпус против часовой стрелки. В момент размыкания контактов прерывателя загорится контрольная лампа (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните гайку крепления.
В бесконтактной системе зажигания установить начальный момент зажигания описанным способом не удастся. Установив приблизительно датчик-распределитель в требуемое положение, подсоедините в соответствии с инструкцией стробоскоп, пустите двигатель и установите с его помощью момент зажигания по меткам на шкиве и крышке привода газораспределительного механизма.
Шаг 8
7. Выключите зажигание, установите на место снятые детали в порядке, обратном снятию.
8. Проверьте установку момента зажигания по работе двигателя при движении автомобиля. Для этого разгоните автомобиль на ровном горизонтальном участке дороги до скорости примерно 45 км/ч, включите IV передачу и нажмите на педаль акселератора до упора. В момент нажатия в течение 2–3 с должна прослушиваться детонация, исчезающая по мере разгона автомобиля. Если детонация при разгоне не исчезает, зажигание слишком «раннее»; если ее совсем нет – слишком «позднее». При сильной детонации ослабьте гайку и поверните корпус на 0,5–1 деление по часовой стрелке на «–». В случае отсутствия детонации поворачивайте корпус на 0,5–1 деление против часовой стрелки на «+». Повторите проверку.
По окончании регулировки пометьте краской положение средней риски шкалы на корпусе распределителя относительно блока цилиндров.
- Комментарии
ВАЗ 2106-2107: зажигание и его правильная регулировка
Как известно, от системы зажигания напрямую зависит работоспособность двигателя. При этом зажигание влияет как на запуск мотора, так и на стабильность и эффективность его работы на разных режимах.
На современных автомобилях сегодня используется электронное зажигание и бесконтактные системы. Однако, на многих старых авто (в том числе и на популярных ВАЗ «классика») можно встретить контактную систему зажигания.
С учетом того, что для такой системы требуется регулировка зажигания и настройка, далее мы рассмотрим, как выполняется установка зажигания ВАЗ 2106 в качестве примера, а также на какие тонкости и нюансы следует обратить внимание.
Как установить зажигание и для чего это нужно
Прежде всего, правильно выставленное зажигание влияет на работу двигателя. Более того, от момента зажигания будет зависеть и расход топлива, а также динамика автомобиля. Еще нужно понимать, что сбои в работе системы зажигания могут привести к тому, что возникает детонация двигателя, которая разрушает мотор.
Идем далее. В процессе эксплуатации определенные регулировки системы зажигания могут сбиваться. Чтобы добиться правильной работы, нужно знать, как выставить зажигание на ВАЗ или других автомобилях со схожей системой.
Сразу отметим, существует несколько способов, как настроить зажигание. При этом каждый имеет как плюсы, так и минусы. Одни автовладельцы настраивают систему опытным путем, тогда как другие используют стробоскоп. При этом основная задача — качественная работа контактного зажигания на машине. Далее рассмотрим простой, доступный и эффективный способ.
Обратите внимание, прежде чем настраивать зажигание на ВАЗ 2106 и похожих моделях, нужно подготовить ключ на 13, свечной ключ, а также контрольную лампочку 12В или вольтметр. Также перед регулировками следует убедиться, что трамблер ВАЗ 2106-07 и т.п., свечи, ВВ-провода и другие элементы системы в порядке.
Подготовка к регулировке зажигания
Итак, зажигание можно выставлять по 1 или 4 цилиндру. При этом широко распространена регулировка по первому цилиндру. Зажигание ВАЗ 2106, а точнее момент зажигания ВАЗ 2106 следует выставлять по меткам.
Указанные метки зажигания имеются на крышке ГРМ, их три, одна короче, вторая средняя и третья самая большая по длине. Наиболее короткая метка указывает, что УОЗ (угол опережения зажигания) составляет 10°, средняя 5°, а длинная 0°.
Также верхняя мертвая точка ВМТ обозначается на ободе шкива, на ступице шкива (напротив указанной метки) имеется особый наплыв. Разобравшись с метками, можно переходить к тому, как выставить зажигание ВАЗ 2106 своими руками.
- Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
- После специальным ключом нужно проворачивать коленчатый вал двигателя до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх). Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.
- Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать с меткой, которая выполнена на крышке механизма газораспределения. Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92 или АИ-95, нужно ориентироваться по средней метке. Если используется 80-й бензин и ниже, тогда следует совмещать с меткой, которая самая длинная, то есть выставлять угол опережения 0°.
Далее нужно отстегнуть защелки, снять крышку распределителя зажигания. Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).
- Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
- Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.
Выставление зажигания и проверка
Завершив этап подготовки, можно переходить к самой регулировке зажигания. Для этого потребуется подключить контрольную лампочку одним концом к выводу катушки зажигания, который подключен к низковольтному проводу распределителя. Второй конец нужно подсоединить к массе.
Далее следует включить зажигание, после чего нужно поворачивать распределитель по часовой стрелке до момента, пока не потухнет лампа-контролька. Если же контролька не загорелась, тогда вращать ничего не нужно.
Следующим шагом становится необходимость вращать распределитель в противоположную сторону (против часовой стрелки). Когда лампочка загорится, следует зафиксировать распределитель и затянуть гайку его крепления. Завершающим этапом будет отключение зажигания и установка крышки трамблера.
- После окончания всех регулировок следует завести двигатель и проверить правильность работы системы зажигания. Сначала машину нужно разогнать до 40 км/ч, включить 4 передачу и резко нажать на педаль газа. В норме, через пару секунд можно услышать детонацию двигателя, начнут звенеть «пальцы», однако явление пропадет по мере разгона машины.
В случае, когда детонация не пропадает при разгоне, высока вероятность того, что зажигание ранее. Если же детонации нет, тогда зажигание позднее. В первом случае следует повернуть распределитель по часовой стрелке на половину или одно деление.
В ситуации с поздним зажиганием все делается точно также, только крутить нужно против часовой стрелки. Выставив нужное положение, следует повторно провести проверку, снова разогнав машину и нажав на газ.
После того, как оптимальное положение найдено, на корпусе распределителя краской наносится метка, отмечающая положение средней риски шкалы пот отношению к блоку. После этого процесс зажигание ВАЗ можно считать выставленным.
Что в итоге
С учетом приведенной выше информации становится понятно, что для получения приемлемого расхода топлива и динамики, а также для увеличения ресурса двигателя, нужно регулярно проверять правильность УОЗ. Также рекомендуется своевременно устранять любые неполадки системы зажигания.
Также некоторые специалисты отдельно рекомендуют сменить контактную систему зажигания на бесконтактную, которая отличается более точной и эффективной работой, а также не требует частых регулировок и настроек.
Данное решение также имеет недостатки, однако позволяет повысить КПД двигателя, снизить расход горючего и т.д. Напоследок отметим, что на практике для таких автомобилей, как ВАЗ 2106, 2107 и других моделей бесконтактное зажигание может быть вполне оправданным решением, так как в значительной степени упрощает эксплуатацию транспортного средства.
Краткая инструкция: регулировка зажигания ВАЗ 2107
Вашему вниманию предлагается краткая инструкция: регулировка зажигания ВАЗ 2107. проверять и регулировать установку момента зажигания на автомобиле ВАЗ-2107 нужно при помощи стробоскопа, согласно его инструкции по использованию. Для автомобилей ВАЗ-2107 с контактной системой установку момента зажигания нужно проверять и регулировать при помощи омметра.
Чтобы была проведена качественная регулировка зажигания ВАЗ 2107, то есть установка момента зажигания, понадобиться специальный ключ на 38 миллиметров для поворота мультиметра и коленчатого вала. Что касается остальной процедуры регулировки, то мы предлагаем вашему вниманию некоторые важные рекомендации, которые необходимо учесть.
Регулировка зажигания ВАЗ 2107 может быть проведена при помощи контрольной лампы. В этом случае работа осуществляется при включенном зажигании, так что нужно соблюдать дополнительную осторожность. При размыкании контактов в цепи возникает существенный скачок напряжения.
Правильную установку момента зажигания необходимо проверять на прогретом двигателе при движении авто. Двигаясь на горизонтальном участке на скорости около 50 километров в час, нужно включить 4 передачу и резко нажать педаль газа. Если в цилиндрах двигателя на короткое время (около 1-2 секунд, но менее 3) проявилась детонация, то момент зажигания установлен верно. Если детонация более продолжительна по времени, то нужно уменьшить угол опережения зажигания, за счет поворота корпуса трамблера вправо, если детонация отсутствует, то нужно увеличить угол, то есть повернуть трамблер влево. Такая регулировка зажигания ВАЗ 2107 необходима в случае использования не высококачественного топлива, она дает возможность обеспечить более благоприятные условия работы силового агрегата.
Не знаете о регулировке зажигания нечего!
Приветствую автолюбитель ваз в блоге RtiIvaz.ru! Вы не знаете о регулировке зажигания нечего, именно поэтому вам надо прочитать авто статью далее.
Стабильная работа двигателя, его экономичность, приемистость, а также мощность зависят от правильной установки зажигания. Сама регулировка зажигания необходима для того, чтобы поджигать топливно-воздушную смесь в строго определенной последовательности, в зависимости от порядка работы цилиндров.
Владельцам этих моделей для самостоятельного обслуживания нужно запомнить, что на автомобилях ваз 2105, 2106-07 порядок работы цилиндров 1-3-4-2.
Операция по регулировки зажигания на автомобилях ваз 2105 и ваз 2106-07 может потребоваться в нескольких случаях. Это необходимо сделать после среднего или капитального ремонта двигателя, замене прокладки блока, прогаре клапана, замене цепи или ремня ГРМ, замене распределительного вала и других подобных случаях, связанных с частичной разборкой мотора.
Для установки верхней мертвой точки и регулировке зажигания на двигателе в его верхней, а также нижней передней части, отбиты специальные метки, которые необходимо совмещать. Расположение меток на двигателях ваз 2106 и ваз 2105 для регулировки системы зажигания.
ВАЗ 2106 – цепь в приводе ГРМ
Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней стороны, второй меткой является прилив в виде выступа на конце постели распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.
Нижние метки на передней крышке двигателя отлиты в 3 риски — одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риска на торце шкива. Длинная метка соответствует верхней мертвой точке, а две коротких, это метки опережения зажигания.
Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.
Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риска) коленчатого вала и прилив на блоке цилиндров, которые совмещают.
Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.
При установке трамблера (распределитель зажигания) выставляются вышеуказанные метки фаз газораспределения, а бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.
ВАЗ 2105 – зубчатый ремень ГРМ
Верхние метки: одна метка «Е» расположена на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток необходимо снять защитную крышку ремня ГРМ. Нижние метки – аналогичны ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).
Видео регулировки зажигания ваз по любому
Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:
- Снять клемму (минус) с аккумуляторной батареи
- Установить нейтральную передачу
- Снять крышку трамблера
- Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
- Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
- Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
- Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке
Подобную регулировку угла зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании.
Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.
Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.
Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.
При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.
Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:
Все эти работы по установке и проверке, регулировки зажигания выполняются при условии, что цепь или ремень ГРМ натянуты с правильным усилием. А также надо убедиться, что клапанные зазоры двигателя отрегулированы, верно.
Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!
