Для чего обгонная муфта в акпп

автор: admin
16.12.2023

Ремонт АКПП 722.403 часть 13 (Замена уплотнений планетарки (обгонная муфта и обойма муфты К2); как работает обгонная муфта?)

Готовим дальше детали к установке в коробку. Следующей будет планетарная сборка. В ней все шестеренки я подёргал — они не люфтят.
В комплекте уплотнений (оверол-кит) есть два резиновых колечка.

Фото в бортжурнале Mercedes-Benz E-class (W124) Запчасти на фото: ATF220. Фото в бортжурнале Mercedes-Benz E-class (W124)

Этот пакетик был вложен в пакет с уплотнениями для муфты К2. Надпись на его обратной стороне гласит, что уплотнения эти предназначаются для обоймы муфты и обгонной муфты. Разберём эти детали и разберёмся, кто как называется и куда ставить эти колечки.
Снимаем с задней части планетарной сборки большую шестерню. Это внутренняя обойма муфты К2. Именно на эту обойму надевается муфта К2 своими фрикционами. Еще эту обойму называют водило.

Запчасти на фото: ATF220. Фото в бортжурнале Mercedes-Benz E-class (W124)

С обоймы снимаем дистанционную шайбу.

Фото в бортжурнале Mercedes-Benz E-class (W124)

И снимаем резиновое уплотнительное колечко.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Грязи под этим кольцом полно. Хорошо, что я туда залез.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Очищаю поверхность от загрязнений.

Фото в бортжурнале Mercedes-Benz E-class (W124)

И ставлю на место шайбу и новое уплотнительное кольцо.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Канавка под уплотнительное кольцо довольно неглубокая и оно так и норовит выскочить из паза (как и видно на фото). Перед самой установкой кольцо необходимо будет всё же натянуть на посадочное место. Пока откладываем в сторону и снимаем следующий элемент — обгонную муфту.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Суть этой муфты в том, что она вращается в одну сторону, а в другую — нет. Разберём её.
В задней части муфты стоит крышка с направляющим пазом.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Фото в бортжурнале Mercedes-Benz E-class (W124)

На её внутренней стороне есть грязь и даже небольшая металлическая стружка
Под крышкой находится вал муфты, корпус, подшипник и уплотнение корпуса.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Для изъятия вала его надо провернуть вместе с подшипником и он легко выйдет. Я про это не знал и вынул вал прямо так, без всяких проворотов. Но ничего страшного не произошло.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Суть в том, что цилиндры подшипника находятся в углублениях со скошенной стенкой и при повороте в одну сторону они поджимаются за счет уменьшения радиуса прилегания. А при повороте в другую — высвобождаются, отпуская вал. Надеюсь, понятно объяснил.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Я вынул подшипник и ничего не рассыпалось. Можно рассмотреть вблизи.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Из фото понятен принцип работы подшипника. С одной стороны каждого цилиндра стоит направляющая планка, с другой же — стопорная пружина. Эта пружина позволяет цилиндру вращаться только в одном направлении — «по шерсти».

Промываем элементы муфты, заменяем уплотнительное кольцо, прочистив его паз, подшипник с уже вставленным в него валом надежно фиксируем в своем посадочном месте проворотом.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Также прочищаем крышку.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Устанавливаем крышку на муфту, попав штифтом в паз и осадив крышку по всему периметру: углубиться она должна равномерно.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Теперь на обойме муфты К2, которую мы обслужили в начале, необходимо терпеливо натянуть резиновое кольцо, чтобы оно не вылетало из своего паза.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Можно аккуратно соединить эти два элемента.

Фото в бортжурнале Mercedes-Benz E-class (W124)

Устанавливаем все это дело на планетарную сборку и фиксируем стопорным кольцом. Фото уже не сделал. Этапы снятия этих элементов со стопорными кольцами отражал здесь.

С планетаркой всё (ну еще кольца тефлоновые на вал надеть, но это ближе к финалу сборки будет). В следующей части начнем потихоньку фаршировать саму коробку.

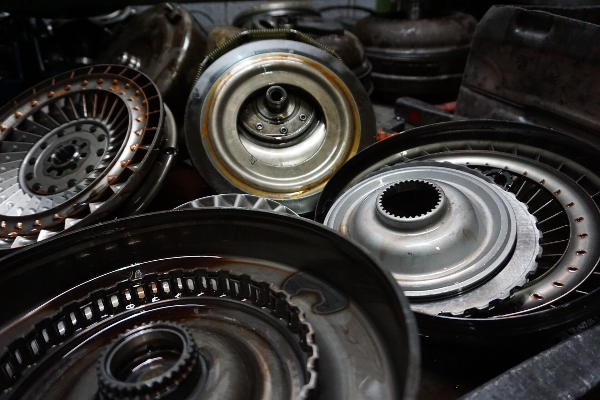

Гидротрансформатор АКПП: признаки неисправности

Гидротрансформатор – важнейший механизм современной автоматической коробки переключения передач, который осуществляет целый ряд необходимых функция. В первую очередь нужно отметить передачу по специально обустроенным каналам трансмиссионной жидкости к механическим составляющим деталям.

Наиболее встречаемые признаки неисправностей гидротрансформатора АКПП

Срок эксплуатации устройства можно приравнять к рабочему ресурсу силового агрегата, однако бывает и так, что неисправности «бублика» предрешают преждевременный выход его из строя. Симптомами неисправности «бублика» АКПП может быть целое множество. Ниже немного подробно разберем наиболее встречаемые из них.

Срыв блокировки устройства – самый яркий показатель наличия проблемы (резкое возникновение характерных вибраций). Проявляется данная неисправность в резком появлении вибраций в процессе езды машины со скоростью от 60 до 90 километров в час.

Механические повреждения подшипников. В случае с разрушением этих элементов признаком является появление характерного механического шума в процессе переключения передач. Если этот признак поломки гидротрансформатора не устранять, то в скором времени появится резкий грохот, который будет свидетельствовать о наличии одного решения – замена устройства.

Неисправность обгонной муфты гидротрансформатора АКПП диагностируется некоторыми внешними признаками: существенное ухудшение динами автомобиля – один из красноречивых проявлений поломки.

Появление алюминиевой пудры на масляном щупе коробки передач – это показатель появившейся проблемы с торцевой алюминиевой шайбой, которая находится на муфте свободного хода.

Слышен запах, который характерен горелой пластмассе, при заведенном двигателе. Это сигнализирует водителю о поломке компонентов, которые изготавливаются из полимерных материалов (также причиной может служить, перегрев самого устройства).

В процессе езды силовой агрегат беспричинно глохнет. Возникшую неисправность необходимо искать в системе управления, поскольку срабатывает автоматика по блокировке механизма.

Все выше перечисленные симптомы поломки гидротрансформатора АКПП можно устранить самостоятельного, но только при наличии соответствующей квалификации, а также необходимого набора технических средств. Поэтому для получения необходимого результата требуется доверить такую работу сертифицированным мастерам, которые проведут весь комплекс ремонтных работ надлежащим образом.

Почему нужно обращаться к специалистам при выявлении признаков поломки гидротрансформатора АКПП

Для осуществления качественного ремонта требуется специализированное диагностирующее оборудование, с помощью которого представляется возможным определить характер неисправности. Точное выявление проблемы – залог успешного ее устранения. Как правило, в большинстве своем, владельцы транспортных средств не имеют нужной тестирующей техники, что предопределяет целесообразность обращения к специалистам при появлении поломки гидротрансформатора АКПП.

Основные преимущества, влияющие на выбор нашей станции технического обслуживания

Мы организовали свою работу так, чтобы каждый владелец автомобиля, вне зависимости от имеющейся проблемы, смог с комфортом, удобством и выгодой получить работоспособную машину в самые сжатые сроки. Следует выделить такие преимущества нашего СТО:

предоставляем гарантию на выполненный ремонт – мы несем материальную ответственность за повторную поломку за определенный срок или расстояние пробега;

честная и прозрачная система формирования стоимости ремонтных работ – клиент еще до начала восстановительных мероприятий знает о том, какова будет цена приделанной работы;

строго соблюдаем оговоренные ранее сроки, касающиеся решения возникшей проблемы – заключаем соответствующий договор, гарантирующий клиенту получение транспортного средства в срок.

Кроме этого, штат сотрудников состоит из сертифицированных мастеров, которые обладают внушительным практическим опытом и глубокими знаниями в области устранения основных неисправностей гидротрансформатора АКПП. При наличии необходимости специалисты с радостью проконсультирую по любому интересующему вопросу.

Для чего обгонная муфта в акпп

Oбгонная муфта

Обгонная муфта – это деталь механической силовой передачи движения, разработанная для установки на транспорт разного типа с целью предотвращения передачи момента вращения от одного вала, который ведет, к другому, при ускорении вращения ведомого вала по определенным причинам. Данная деталь имеет значимую особенность: включение и выключение происходит автоматически, поэтому она не требует установки привода для управления. Используется обгонная муфта в двух направлениях: для торможения транспорта, либо для блокировки движения.

Трансмиссия

	Код товара	Производитель	Наименование	Цена	Кол-во	Купить

function listenBatch(o, e, time, fn) < var events=[]; var to; return listen(o, e, function(ev) < events.push(ev.target); if(to) clearTimeout(to); to=setTimeout(function() < to=false; fn(events); events=[]; >, time); >); > listen(window, ‘zload’, function() < //return; var htbl=[]; function Init(n) < each(get(".sticky", n ? n.target : document), function(h) //ev ? e.target : document < var rp=h.parentNode.getBoundingClientRect(); var r=h.getBoundingClientRect(); h.XStickyPos=; /* if(!h.XStickyCont) < var cont=Html("

«); h.parentNode.insertBefore(cont, h); h.XStickyCont=cont; cont.appendChild(h); > */ htbl.push(h); >); > function RefreshHead(ev) < //alert(ev && ev.target); var rel=; if(ev && ev.target && ev.target!=window) < var relpos=ev.target.getBoundingClientRect(); rel=; > each(htbl, function(t) < try < var rp=t.parentNode.getBoundingClientRect(); >catch(e) < return; >//alert(Dumper(rp)); r=; var offset=rel.top-r.top; if(r.top+offset rp.bottom) offset=rp.bottom-r.bottom; //console.log(r, r.top-rel.top); //alert(offset); t.style.transform=»translate(0, «+offset+»px)»; >) > listenBatch(document, ‘DOMNodeInserted’, 100, function(el) < if(el.length>20) Init(); else each(el, Init) RefreshHead(); >) Init(); listen(window, [‘scroll’, ‘resize’], RefreshHead); listen(document.getElementById(‘mainscroll’), [‘scroll’, ‘resize’], RefreshHead); RefreshHead(); >);

Обгонная муфта

Как устроена обгонная муфта, и какие есть разновидности

В механике различают широкий ряд разновидностей обгонных муфт. Прежде всего, существует два основных вида, которые в свою очередь делятся на подвиды:

храповые. Их можно поделить на несколько подвидов, отмечая различные поверхности (профилированная, реечная и другие);
фрикционные муфты, которые можно разделять по рабочей поверхности:
1. дисковые;
2. конусные;
3. цилиндрические.

По конструкции фрикционные муфты также делятся на несколько видов, в частности, могут быть ленточного типа, пружинными, а также клиновыми, которые в свою очередь могут быть клиновыми и роликовыми. Из них роликовые обгонные муфты пользуются наибольшим спросом.

Независимо от разновидности, обгонная муфта состоит из двух разных по размерам колец. Меньшее кольцо устроено в середине большего, и на поверхности его устроены шарики, либо специальные лепестки, в зависимости от типа детали. На поверхности внешнего кольца можно отметить наличие специальных пазов. Также деталь имеет и ряд других элементов, которые не менее важны в работе: пластиковая крышка на корпус, контактная пластинка с резиновым сальником, специальная прокладка и другие детали.

Устройство обгонной муфты предусмотрено таким образом, что при движении в одном направлении, устроенные на поверхности маленького кольца шарики или лепестки способствуют стыковке обеих колец, и их взаимодействию. Напротив, при движении в обратном направлении, упоминаемые шарики утопают, и кольца могут двигаться сами по себе, не направляя друг друга.

Как производится диагностика исправности муфты

Прежде чем приступить к ремонту обгонной муфты, следует провести ее диагностику. Первым признаком, свидетельствующим о необходимости ремонтировать муфту, является нехарактерный для нормальной работы двигателя шум, который слышно в салоне автомобиля. Также периодически появляется достаточно сильная вибрация во время движения транспорта.

Если проявлялись нехарактерные для нормальной работы двигателя признаки, следует провести внешний осмотр транспорта. Наши специалисты проводят осмотр достаточно быстро, предельно точно определяя поломку и ее причину. Первым делом, открывается крышка капота, проверяется целостность сальника и крышки корпуса. При выявлении следов смазки, которая протекла, следует срочно заменить узел. Если признаки неисправности отсутствуют, следует запустить двигатель и разогнать его до определенной скорости, оставив при этом крышку открытой. Проявление характерных поломке звуков свидетельствует о необходимости срочно заменить муфту.

Ремонт АКПП, в частности самой муфты, подразумевает под собой несколько действий, в зависимости от сложности поломки и ее локализации. Зачастую при ремонте необходимо заменить определенные детали. Запчасти для АКПП важно покупать в специализированных магазинах. У нас в ассортименте вы сможете найти оригинальные детали, а связавшись с нашими специалистами, получите возможность заказать профессиональную информационную помощь, в частности по замене масла для АКПП, изношенных деталей и многое другое.
