Фланцы ANSI/ASME B 16.5

Компания ООО «Фланец» производит фланцы по американским стандартам: ASME B16.5-2003 и ASME B16.47-2006 (фланцы ANSI), в соответствии с требованиями американских технических стандартов. Изготовление фланцев происходит на высокотехнологичном оборудовании, что позволяет производить продукцию в отличном качестве в оптимальные промежутки времени.

Пример условного обозначения фланцев по стандарту ASME B16.5-2003

Фланец 12″ WN Class 300 RF S-160 09Г2С (аналог ASME А350Gr/LF2)

• 12″ — диаметр (Ду 300);
• WN — тип фланца воротниковый;
• Class 300 — давление (Ру 5);
• RF — исполнение уплотнительной поверхности соединительный выступ;
• S-160 толщина стенок трубы;
• 09Г2С — материал.

Фланец 16“ SO Class 600 RF 15Х5М (аналог ASME A182Gr.F5)

• 16″ — диаметр(Ду 400);
• SO — тип фланца плоский;
• Class 600 — давление (Ру 10);
• RF — исполнение уплотнительной поверхности соединительный выступ;
• 15Х5М — материал.

Фланец 1″ RTJ WN Class1500 ст.20 (аналог ASME А105)

• 1″ -диаметр(Ду 25);
• WN — тип фланца воротниковый;
• Class 1500 — давление (Ру 25);
• RTJ — исполнение под прокладку овального сечения;
• ст.20 — материал.

Фланец 3/4″ BL Class 600 ст.12Х18Н10Т (аналог ASME F182Gr.F304)

• 3/4″ — диаметр(Ду 20);
• BL — тип фланца глухой(заглушка);
• Class 600 — давление (Ру 10);
• ст.12Х18Н10Т — материал.

Стандарт ASME B 16.5 разработан на стальные фланцы диаметром от 1/2″ до 24″. Давление Class 150-2500. Фланцы типов: Slip On (плоский); Welding Neck (воротниковый); Вlind (заглушка); Threaded (резьбовой); Socket Welding (переходной сварной); Lapped (нахлесточный).
Стандарт ASME B 16.47 — разработан на стальные фланцы больших диаметров (от 26″ до 60″). Давление Class 150-900. Фланцы типов: Welding Neck (воротниковый) серия A и Вlind (заглушка).

Основные критерии фланцев для заказа

Тип Фланца

Тип фланца	Обозначение по ASME
Воротниковый (приварной встык)	WN — Welding Neck
Свободный сварной (плоский)	SO — Slip On
Глухой (заглушка)	BL — Вlind
Резьбовой	TH — Threaded
Переходной сварной	SW — Socket Welding
Нахлесточный	LP — Lapped

Исполнение фланца

Тип соединительной площадки	Обозначение по ASME	Обозначение по ГОСТ 12815-80
соединительный выступ	RF	исполнение 1
выступ	LM, SN	исполнение 2
впадина	LF, SF	исполнение 3
шип	LT, ST	исполнение 4, 8
паз	LG, SG	исполнение 5, 9
под прокладку овального сечения	RTJ	исполнение 7

Диаметр в дюймах (1 дюйм = 25,4 мм)

DN в дюймах	Ду в мм
6″	150
8″	200
10″	250
12″	300
14″	350
16″	400
18″	450
20″	500
24″	600
26″	650
28″	700
30″	750
32″	800
34″	850
36″	900
38″	950
40″	1000
42″	1050
44″	1100

Давление (PN) Class в барах (1 бар = 0,1 МПа)

Class	150	300	400	600	900	1500	2500
PN, бар	20	50	68	100	150	250	420
Ру, МПа	2	5	6,8	10	15	25	42

При заказе фланца ASME B 16.5 необходимо также дополнительно указывать внутренний диаметр фланца, или толщину стенок присоединяемой трубы предусмотренной стандартом, B 16.47 — внутренний диаметр и наружный верхний диаметр юбки воротникового фланца, или габариты трубы — её диаметр наружный и толщину стенок.

Производство фланцев регулируется отраслевыми стандартами:

• Американским обществом по испытанию материалов (ASTM)
• Американским национальным институтом стандартов (ANSI)
• Американским обществом инженеров-механиков (ASME)

Они включают в себя требования в отношении материалов, методов производства, размеров и процедур контроля качества.

ТРЕБОВАНИЯ ASTM

Требования ASTM представляют собой, по сути, требования к материалам. Они определяют разрешенное для производства фланцев сырье: слитки, крупные заготовки, чушки, слябовые заготовки и бруски. Кроме того, они определяют процесс производства, процедуры контроля качества и маркировку фланцев из кованой стали. Требования ASTM делятся на 4 категории:

• А105 – Углеродистые марки для эксплуатации при высоких температурах.
• А181 – Углеродистые марки для обычной эксплуатации.
• А182 – Сплав и нержавеющие марки для эксплуатации при высоких температурах.
• А352– Углеродистые марки и марки на основе сплавов для эксплуатации при низких температурах.

+7 (499) 375-47-37
+7 (925) 426-12-77

Продукция

• Фланцы плоские и воротниковые ГОСТ 33259-2015
• Фланцы ANSI/ASME B 16.5
• Фланцы DIN/EN 1092-1
• Фланцы резьбовые
• Заглушки фланцевые
• Производство фланцев по чертежу
• Обтюратор
• Прокладки металлические овального и восьмиугольного сечения
• Спирально-навитые прокладки СНП
• Графитовые прокладки ТРГ
• Фланцевые катушки

Cl 300 какое давление

+7 (495) 514-03-94

Москва, ул. Профсоюзная 57, офис 903

Продукции

• Главная
• Запорно-регулирующая арматура
• Избранное
• Клиенты
• Контакты
• Корзина
• Металлопрокат и металлоконструкции
• Мой аккаунт
• О компании Corlido Group
• Онлайн каталог
• Политика конфиденциальности
• Сертификаты
• Соглашение о персональных данных
• Справочники
• Трубная продукция
• Фитинги – детали трубопроводов
• Фланцы
• Электротехническая продукция
  • Кабельно-проводниковая продукция
    • Кабели для шины Controlflex
    • Кабели морские судовые
    • Кабели силовые и провода общего назначения

    Онлайн каталог

    • Не существует ни одной категории товаров.

    Последние Новости
    При поддержке «Роснефти» ученые разработали меры по сохранению озер Тюменской области



    15 декабря 2023

    Тюмень. Ученые Научно-аналитического центра рационального недропользования имени В.И. Шпильмана создали базу данных площадей озерных экосистем Тюменской области. Это результат реализации грантовой.

    В Нижневартовске завершилось строительство новой газовой котельной



    15 декабря 2023

    Нижневартовск. В Нижневартовске завершилось строительство газовой котельной квартала В-5. Ввод объекта в эксплуатацию позволит своевременно выполнить дальнейшие этапы перспективной застройки города, уменьшить.

    Министр нефти Индии подтвердил готовность закупать углеводороды у Венесуэлы



    15 декабря 2023

    Нью-Дели. Индия будет покупать тяжелую нефть у Венесуэлы, поскольку нефтеперерабатывающие заводы страны имеют технологии для ее переработки. Об этом заявил министр.

    Фланцы ASME (ANSI) 16.5 B

    Краткие сведения о стандарте ASME/ANSI B16.5 и B16.47

    Стандарты ASME/ANSI B16.5 и B16.47 приняты Американским обществом инженеров-механиков (American Society of Mechanical Engineers, ASME) и Американским национальным институтом стандартов (American National Standards Institute, ANSI).

    Исполнения фланцев и обозначение по АСМИ

    • Slip On (SO) — Фланцы плоские приварные
    • Screwed/Threaded (ST) — Фланцы резьбовые
    • Welding Neck (WN) — Воротниковые (приварные встык) фланцы
    • Lap Joint/Lapped (LJ/LP) — Фланцы приварные внахлест
    • Socket Weld (SW) — Фланцы с впадиной под сварку
    • Blind — Заглушки фланцевые

    Фланцы ASME/ANSI B16.5

    Регламентирует изготовление фланцев размером от NPS 1/2 до NPS 24 с условным давлением классов 150, 300, 400, 600, 900, 1500 и 2500 psi (в МПа соответственно: 1,03; 2,07; 2,76; 4,14; 6,21; 10,34 и 17,24).

    Фланцы ASME/ANSI B16.47

    Относится к тем же категориям оборудования с размерами от NPS 26 до NPS 60 и с условным давлением классов 75, 150, 300, 400, 600 и 900 psi. Под стандарт подпадают фланцы, изготовленные литьем и ковкой, а также фланцевые заглушки и фланцевые фитинги (литые, кованые и из листовой стали). Кроме того, нормативы и рекомендации стандарта ASME/ANSI B16.5 касаются крепления фланцев, прокладок и соединений.

    Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах (1″=2,54 см).

    Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in², psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000.

    Согласно стандартам ASME/ANSI устанавливаются параметры изделий:
    номинальное давление, рабочие температуры, используемые материалы, размеры, допуски, маркировка, испытания, тип крепежа

    Точный перевод Ру фланцев из американской системы

    Фунт-сила на квадратный дюйм (psi, pounds per squared inch, lbf/in, lb.p.sq.in.)	МПа	Техническая атмосфера (ат, at, кгс/см, ати)
    150	1,03	10,55
    300	2,07	21,09
    400	2,76	28,12
    600	4,14	42,18
    900	6,21	63,28
    1500	10,34	105,46
    2000	13,79	140,61
    2500	17,24	175,8
    3000	20,68	210,92
    5000	34,47	351,53
    10000	68,95	703,07
    15000	103,42	1054,60
    20000	137,90	1406,14

    Типы фланцев ASME/ANSI:



    Flanges ANSI/ASME Slip On (SO)

    Фланцы плоские приварные

    Фланцы ASME B16.5 / ANSI B16.5 / ASME B16.47 / ANSI B16.47





    Что из себя представляют фланцы ASME/ANSI?



    Стандарты ASME/ANSI B16.5 и B16.47 приняты Американским обществом инженеров-механиков (American Society of Mechanical Engineers, ASME) и Американским национальным институтом стандартов (American National Standards Institute, ANSI) и широко используются в России.

    Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах ( 1″ = 2,54 см ). Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in², psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500.

    Согласно стандартам ASME/ANSI устанавливаются параметры изделий: 1) номинальное давление; 2) рабочие температуры; 3) используемые материалы; 4) размеры 5) допуски; 6) маркировка; 7)испытания; 8) тип крепежей.

    Материал (стали):

    Фланцы из сталей: 20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 13ХФА, 15Х5М, 10Х17Н13М2Т, A105, A181 – Gr.60, Gr.70, A350 Gr. LF1, A350 Gr. LF2, A182 – Gr.F1, F9, F11 CL 1, F11 CL 2, Gr.F12, Gr.F22, Gr.F21, Gr.F91, Gr.F5, Gr.F7, A350 Gr.LF1, A350 Gr.LF2 CL 1, A350 Gr.LF2 CL 2, A350 Gr.LF3, A350 Gr.LF6, A694 Gr. F42, A694 Gr.F60, Gr.F9, A694 Gr.F70, F304, F304L, F316, F316L, F316Ti, F321, F347; B564 Alloy 800H; B247 6061-T6, A352 Gr.LCB; A217 – Gr.WC1, Gr.WC6, Gr.WC9, Gr.C12; A351 – Gr.CF8, Gr.CF3M и т.д.

    Фланцы DN 1/2″ (15 мм) – DN 24″ (600 мм), Class 150-2500

    Фланцы классов (class) 150 – 1500 с размерами до 24″ (DN 600) и фланцы класса (class) 2500 размерами до 12″ (DN 300) должны соответствовать стандарту ASME B16.5, который является самым популярным и часто используемым стандартом США для стальных фланцев и фланцевых фитингов. Данный стандарт включает регламентацию типоразмеров, веса и предельных допусков для определённых видов фланцев NPS 1/2″ до NPS 24″ (DN, Ду в дюймах) и PN от 150 до 2500 (Class, в фунт/кв. дюйм).

    Фланцы DN 26″ (650 мм) – DN 60″ (1500 мм), Class 75-900

    Фланцы размером 26″ (DN 650) и более (до NPS 60″) должны соответствовать стандарту ASME B16.47. Данный стандарт регламентирует фланцы классов обозначений в диапазоне 75, 150, 300, 400, 600 и 900 с требованиями, поданных в обеих системах – SI (метрическая) и в общепринятых единицах в США, с диаметром болтов и отверстий для болтовых фланцев, выраженных в дюймах.

    Технические характеристики и обозначения фланцев по ASME / ANSI B 16.5:

    ТИП ФЛАНЦА	ОБОЗНАЧЕНИЕ ПО ASME
    Воротниковый (приварной встык)	WN – Welding Neck
    Плоский приварной (свободный на приварном кольце)	SO – Slip On
    Глухой (заглушка фланцевая)	BL – Blind
    Резьбовой (нарезной)	ST – Screwed
    Переходной сварной враструб (раструбный)	SW – Socket Welding
    Приварной внахлест (свободный)	LP (LJ) – Lapped (Lap’Joint)



    Welding Neck (WN) Flange – фланец приварной встык (воротниковый, юбочный;). Фланец приварной встык – это соединительная часть трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п. Фланец состоит из диска с отверстиями для болтов (или шпилек) и характерным максимально симметричным выступом в форме усеченного конуса (“воротник” или “шея”) для приварки встык. Ассортимент данного вида фланцев (воротниковых) отличается широким спектром типоразмеров, так как стальные фланцы на сварке встык выпускаются для любых используемых диаметров, и классов максимально возможных для трубопроводов давлений. Номинальный размер: NPS от 1/2″ до 24″. Условное давление (класс): Class 150 – 2500, для 2500 lbs (DN) только 1/2″ – 12″.



    Slip On (SO) Flange – фланец плоский приварной (накидной, сквозной, свободный на приварном кольце). Фланцы стальные плоские приварные регламентированы в ASME/ANSI B16.5 могут использоваться на всех классах давлений и доступны в полном диапазоне размеров. За счёт простого производства и лёгкого процесса эксплуатации они являются наиболее востребованными. Номинальный размер: NPS от 1/2″ до 24″. Условное давление (класс): Class 150 – 1500, для 1500 lbs только 1/2″ – 2 1/2″. Фланец при монтаже надевается на конец трубы и обычно устанавливается таким образом, чтобы поверхность фланца находилась на 0,375 дюйма (9,5 мм) дальше конца трубы. Наиболее активно данный вид плоских фланцев используется при монтаже трубопроводных систем низкого давления – классы (class) 150, 300.



    Blind (Blank, BL) Flange – фланец глухой (фланцевая заглушка) Фланцевые заглушки (или глухие фланцы) выпускают в ассортименте всех классов давлений и размеров. Заглушки – это цельные стальные диски с уплотнительной поверхностью, имеющие на них отверстия под болты, соответствующие таким же на фланцах. Номинальный размер: NPS от 1/2″ до 24″. Условное давление (класс): Class 150 – 2500, для 2500 lbs только NPS от 1/2″ до 12″. Глухие заглушки используют с целью технологического герметичного перекрывания участка трубопроводов.

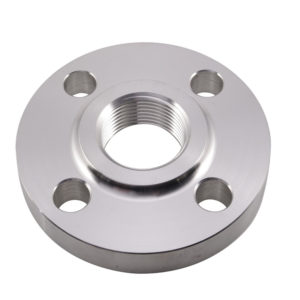

    Threaded (Screwed, ST) Flange – фланец с резьбой (резьбовой или нарезной) Фланцы на резьбе по ASME/ANSI B16.5 (резьбовые) образуют с трубой резьбовое соединение. После монтажа его часто усиливают сваркой. Несмотря на то, что стандарт ASME регламентирует данные фланцы для большого числа классов давлений и большого количества популярных условных типоразмеров, используют фланцы данной конструкции редко, в основном – малых диаметров и низких классов давления. Номинальный размер: NPS от 1/2″ до 3″. Условное давление (класс): Class 150 – 1500, для 1500 lbs только 1/2″ – 2 1/2″.



    Socket Weld (SW) Flange – фланец приварной враструб с впадиной под сварку (раструбный фланец). Отличием конструкции раструбных фланцев (гнездовых – Socket Weld Flanges) от плоских фланцев является наличие гнезда – специальной выемки, расположенной в тыльной части фланца, что конструктивно создано воротником небольшого размера. Помимо этого, радиус отверстия на приварной плоскости этого фланца больше, чем внутренний радиус трубы приблизительно на величину толщины трубной стенки. Но фланцевое соединение путём приварки в углубление менее прочно и надёжно, чем соединение с использованием приварных встык фланцев, поэтому применение данного вида фланцев ограничено типоразмерами NPS 4 (или DN 100) и менее. Кроме того, они характеризуются более низкими допусками по давлению. Основное достоинство раструбных фланцев – это простые и быстрые работы по подготовке монтажа, и лёгкое соединение.



    Lap Joint (Lapped, LJ) Flange – фланец приварной внахлест (свободный) Фланцы приварные внахлест по своей форме похожи на плоские фланцы Slip On, но имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы свободные применяются на часто разбираемых участках трубопроводов, так как данные соединения легко монтируются. Фланцы данного типа надеваются на трубу, но не привариваются и не крепятся к ней каким-либо иным образом, а могут свободно вокруг нее вращаться. Давление через болтовое соединение передается на фланцевую прокладку путём нагрузки на фланец и уплотнитель приварного кольца.

    Типы соединительных поверхностей фланцев ASME/ ANSI B16.5:

    1. Flat Face Flange (FF ) – совершенно гладкая уплотнительная поверхность, фланец с плоской поверхностью
    2. Raised Face Flange (RF) – уплотнительная поверхность с соединительным выступом (фланец с приподнятой поверхностью)
    3. Male Flange (SM, LM) – фланец с выступом
    4. Female Flange (SF, LF)- фланец с впадиной
    5. Tongue Flange (ST, LT)- фланец с шипом
    6. Groove Flange (SG, LG)- фланец с пазом
    7. Ring Type Joint (RTJ / RJF) – уплотнительная поверхность с впадиной под прокладку овального сечения

    Исполнения фланцев по ASME / ANSI B 16.5 (нажмите чтобы перейти)

    Размеры и масса деталей:

    Вы всегда сможете ознакомиться с подробными размерами и массой товара, перейдя во вкладку: Размеры продукции.

    Контроль качества:

    Технические свойства (испытание на сплющивание, на изгиб, на удар), ВИК, Гидравлическое испытание, Химический компонентный анализ, Механические свойства (предельная прочность на растяжение, на разрыв, на удлинение), Твердость, Ультразвуковой контроль, МКК (испытания на склонность к межкристаллитной коррозии для нержавеющих сталей), Испытания по определению относительного сужения и минимального значения ударной вязкости при отрицательных температурах.

    Купить фланцы ASME/ANSI B 16.5 / B 16.47

    ООО Промышленная группа “Гефест” принимает заказы на фланцы различных диаметров и типов, Российского производства по американским стандартам ASME / ANSI B 16.5, B 16.47. Высылайте заявку на электронную почту, с Вами свяжется менеджер и уточнит все нюансы по заказу, для выставления коммерческого предложения, согласно запроса, по доступной для Вас цене.

    Пример условного обозначения фланца ASME / ANSI B 16.5:

    Фланец RTJ 20″ Class 1500 ст.09Г2С ASME B 16.5 WN

    Фланец RF 12″ Class 600 ст.ASTM A 182 ASME B 16.5 WN

    Техническая характеристика



    ASME ANSI B16.5
    CLASS 150
    Nominal Size	Common Dimensions				Bore		Length Thru Hub				No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    ½	3,5	0,44	1,38	0,12	To be specified by purchaser.	0,88	0,9	1,88	0,62	0,62	4
    ¾	3,88	0,5	1,69	0,12		1,09	1,11	2,06	0,62	0,62	4
    1	4,25	0,56	2	0,12		1,36	1,38	2,19	0,69	0,69	4
    1¼	4,62	0,62	2,5	0,19		1,7	1,72	2,25	0,81	0,81	4
    1½	5	0,69	2,88	0,25		1,95	1,97	2,44	0,88	0,88	4
    2	6	0,75	3,62	0,31		2,44	2,46	2,5	1	1	4
    2½	7	0,88	4,12	0,31		2,94	2,97	2,75	1,12	1,12	4
    3	7,5	0,94	5	0,38		3,57	3,6	2,75	1,19	1,19	4
    3½	8,5	0,94	5,5	0,38		4,07	4,1	2,81	1,25	1,25	8
    4	9	0,94	6,19	0,44		4,6	4,6	3	1,31	1,31	8
    5	10	0,94	7,31	0,44		5,66	5,69	3,5	1,44	1,44	8
    6	11	1	8,5	0,5		6,72	6,75	3,5	1,56	1,56	8
    8	13,5	1,12	10,62	0,5		8,72	8,75	4	1,75	1,75	8
    10	16	1,19	12,75	0,5		10,88	10,92	4	1,94	1,94	12
    12	19	1,25	15	0,5		12,88	12,92	4,5	2,19	2,19	12
    14	21	1,38	16,25	0,5		14,14	14,18	5	2,25	3,12	12
    16	23,5	1,44	18,5	0,5		16,16	16,19	5	2,5	3,44	16
    18	25	1,56	21	0,5		18,18	18,2	5,5	2,69	3,81	16
    20	27,5	1,69	23	0,5		20,2	20,25	5,69	2,88	4,06	20
    24	32	1,88	27,25	0,5		24,25	24,25	6	3,25	4,38	20

    CLASS 300
    Nominal Size	Common Dimensions				Bore			Length Thru Hub			No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    ½	3,75	0,56	1,38	0,12	To be specified by purchaser.	0,88	0,9	2,06	0,88	0,88	4
    ¾	4,62	0,62	1,69	0,12		1,09	1,11	2,25	1	1	4
    1	4,88	0,69	2	0,12		1,36	1,38	2,44	1,06	1,06	4
    1¼	5,25	0,75	2,5	0,19		1,7	1,72	2,56	1,06	1,06	4
    1½	6,12	0,81	2,88	0,25		1,95	1,97	2,69	1,19	1,19	4
    2	6,5	0,88	3,62	0,31		2,44	2,46	2,75	1,31	1,31	8
    2½	7,5	1	4,12	0,31		2,94	2,97	3	1,5	1,5	8
    3	8,25	1,12	5	0,38		3,57	3,6	3,12	1,69	1,69	8
    3½	9	1,19	5,5	0,38		4,07	4,1	3,19	1,75	1,75	8
    4	10	1,25	6,19	0,44		4,57	4,6	3,38	1,88	1,88	8
    5	11	1,38	7,31	0,44		5,66	5,69	3,88	2	2	8
    6	12,5	1,44	8,5	0,5		6,72	6,75	3,88	2,06	2,06	12
    8	15	1,62	10,62	0,5		8,72	8,75	4,38	2,44	2,44	12
    10	17,5	1,88	12,75	0,5		10,88	10,92	4,62	2,62	3,75	16
    12	20,5	2	15	0,5		12,88	12,92	5,12	2,88	4	16
    14	23	2,12	16,25	0,5		14,14	14,18	5,62	3	4,38	20
    16	25,5	2,25	18,5	0,5		16,16	16,19	5,75	3,25	4,75	20
    18	28	2,38	21	0,5		18,18	18,2	6,25	3,5	5,12	24
    20	30,5	2,5	23	0,5		20,2	25,25	6,38	3,75	5,5	24
    24	36	2,75	27,25	0,5		24,25	24,25	6,62	4,19	6	24

    CLASS 400
    Nominal Size	Common Dimensions				Bore			Length Thru Hub			No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    4	10	1,38	6,19	0,44	To be specified by purchaser.	4,57	4,6	3,5	2	2	8
    5	11	1,5	7,31	0,44		5,66	5,69	4	2,12	2,12	8
    6	12,5	1,62	8,5	0,5		6,72	6,75	4,06	2,25	2,25	12
    8	15	1,88	10,62	0,5		8,72	8,75	4,62	2,69	2,69	12
    10	17,5	2,12	12,75	0,5		10,88	10,92	4,88	2,88	4	16
    12	20,5	2,25	15	0,5		12,88	12,92	5,38	3,12	4,25	16
    14	23	2,38	16,25	0,5		14,14	17,18	5,88	3,31	4,62	20
    16	25,5	2,5	18,5	0,5		16,16	16,19	6	3,69	5	20
    18	28	2,62	21	0,5		18,18	18,2	6,5	3,88	5,38	24
    20	30,5	2,75	23	0,5		20,2	20,25	6,62	4	5,75	24
    24	36	3	27,25	0,5		24,25	24,25	6,88	4,5	6,62	24

    CLASS 600
    Nominal Size	Common Dimensions				Bore			Length Thru Hub			No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    ½	3,75	0,56	1,38	0,12	To be specified by purchaser.	0,88	0,9	2,06	0,88	0,88	4
    ¾	4,62	0,62	1,69	0,12		1,09	1,11	2,25	1	1	4
    1	4,88	0,69	2	0,12		1,36	1,38	2,44	1,06	1,06	4
    1¼	5,25	0,81	2,5	0,19		1,7	1,72	2,62	1,12	1,12	4
    1½	6,12	0,88	2,88	0,25		1,95	1,97	2,75	1,25	1,25	4
    2	6,5	1	3,62	0,31		2,44	2,46	2,88	1,44	1,44	8
    2½	7,5	1,12	4,12	0,31		2,94	2,97	3,12	1,62	1,62	8
    3	8,25	1,25	5	0,38		3,57	3,6	3,25	1,81	1,81	8
    3½	9	1,38	5,5	0,38		4,07	4,1	3,38	1,94	1,94	8
    4	10,75	1,5	6,19	0,44		4,57	4,6	4	2,12	2,12	8
    5	13	1,75	7,31	0,44		5,66	5,69	4,5	2,38	2,38	8
    6	14	1,88	8,5	0,5		6,72	6,75	4,62	2,62	2,62	12
    8	16,5	2,19	10,62	0,5		8,72	8,75	5,25	3	3	12
    10	20	2,5	12,75	0,5		10,88	10,92	6	3,38	4,38	16
    12	22	2,62	15	0,5		12,88	12,92	6,12	3,62	4,62	20
    14	23,75	2,75	16,25	0,5		14,14	14,18	6,5	3,69	5	20
    16	27	3	18,5	0,5		16,16	16,19	7	4,19	5,5	20
    18	29,25	3,25	21	0,5		18,18	18,2	7,25	4,62	6	20
    20	32	3,5	23	0,5		20,2	20,25	7,5	5	6,5	24
    24	37	4	27,25	0,5		24,25	24,25	8	5,5	7,25	24

    CLASS 900
    Nominal Size	Common Dimensions				Bore			Length Thru Hub			No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    3	9,5	1,5	5	0,38	To be specified by purchaser.	3,57	3,6	4	2,12	2,12	8
    4	11,5	1,75	6,19	0,44		4,57	4,6	4,5	2,75	2,75	8
    5	13,75	2	7,31	0,44		5,66	5,69	5	3,13	3,13	8
    6	15	2,19	8,5	0,5		6,72	6,75	5,5	3,38	3,38	12
    8	18,5	2,5	10,62	0,5		8,72	8,75	6,38	4	4,5	12
    10	21,5	2,75	12,75	0,5		10,88	10,92	7,25	4,25	5	16
    12	24	3,12	15	0,5		12,88	12,92	7,88	4,62	5,62	20
    14	25,25	3,38	16,25	0,5		14,14	14,18	8,38	5,12	6,12	20
    16	27,75	3,5	18,5	0,5		16,16	16,19	8,5	5,25	6,5	20
    18	31	4	21	0,5		18,18	18,2	9	6	7,5	20
    20	33,75	4,25	23	0,5		20,2	20,25	9,75	6,25	8,25	20
    24	41	5,5	27,25	0,5		24,25	24,25	11,5	8	10,5	20

    CLASS 1500
    Nominal Size	Common Dimensions				Bore			Length Thru Hub			No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    ½	4,75	0,88	1,38	0,12	To be specified by purchaser.	0,88	0,9	2,38	1,25	1,25	4
    ¾	5,12	1	1,69	0,12		1,09	1,11	2,75	1,38	1,38	4
    1	5,88	1,12	2	0,12		1,36	1,38	2,88	1,62	1,62	4
    1¼	6,25	1,12	2,5	0,19		1,7	1,72	2,88	1,62	1,62	4
    1½	7	1,25	2,88	0,25		1,95	1,97	3,25	1,75	1,75	4
    2	8,5	1,5	3,62	0,31		2,44	2,46	4	2,25	2,25	8
    2½	9,62	1,63	4,12	0,31		2,94	2,97	4,12	2,5	2,5	8
    3	10,5	1,88	5	0,38		3,57	3,6	4,62	2,88	2,88	8
    4	12,25	2,12	6,19	0,44		4,57	4,6	4,88	3,56	3,56	8
    5	14,75	2,88	7,31	0,44		5,66	5,69	6,12	4,12	4,12	8
    6	15,5	3,25	8,5	0,5		6,72	6,75	6,75	4,69	4,69	12
    8	19	3,62	10,62	0,5		8,72	8,75	8,38	5,62	5,62	12
    10	23	4,25	12,75	0,5		10,88	10,92	10	6,25	7	12
    12	26,5	4,88	15	0,5		12,88	12,92	11,12	7,12	8,62	16
    14	29,5	5,25	16,25	0,5		14,14	14,18	11,75	–	9,5	16
    16	32,5	5,75	18,5	0,5		16,16	16,19	12,25	–	10,25	16
    18	36	6,38	21	0,5		18,18	18,2	12,88	–	10,88	16
    20	38,75	7	23	0,5		20,2	20,25	14	–	11,5	16
    24	46	8	27,25	0,5		24,25	24,25	16	–	13	16

    CLASS 2500
    Nominal Size	Common Dimensions				Bore			Length Thru Hub			No. Holes
    	Outside Dia. O	Thk. C	Raised Face Dia. R	Fillet Radius r	Welding Neck Socket B1	Slip-on B2	Lap Joint B3	Welding Neck Y1	Slip-on Socket Y2	Lap Joint Y3
    ½	5,25	1,19	1,38	0,12	To be specified by purchaser.	0,88	0,9	2,88	1,56	1,56	4
    ¾	5,5	1,25	1,69	0,12		1,09	1,11	3,12	1,69	1,69	4
    1	6,25	1,38	2	0,12		1,36	1,38	3,5	1,88	1,88	4
    1¼	7,25	1,5	2,5	0,19		1,7	1,72	3,75	2,06	2,06	4
    1½	8	1,75	2,88	0,25		1,95	1,97	4,38	2,38	2,38	4
    2	9,25	2	3,62	0,31		2,44	2,46	5	2,75	2,75	8
    2½	10,5	2,25	4,12	0,31		2,94	2,97	5,62	3,12	3,12	8
    3	12	2,62	5	0,38		3,57	3,6	6,62	3,62	3,62	8
    4	14	3	6,19	0,44		4,57	4,6	7,5	4,25	4,25	8
    5	16,5	3,62	7,31	0,44		5,66	5,69	9	5,12	5,12	8
    6	19	4,25	8,5	0,5		6,72	6,75	10,75	6	6	8
    8	21,75	5	10,62	0,5		8,72	8,75	12,5	7	7	12
    10	26,5	6,5	12,75	0,5		10,88	10,92	16,5	9	9	12
    12	30	7,25	15	0,5		12,88	12,92	18,25	10	10	12

    ASME ANSI B16.47
    Ном-ный размер	Ном-ное давление	О	Tf	Y	X	A	r1	R	Болтовое соединение			Вес фланца
    									N	W	BH
    DN NPS	Class	mm	mm	mm	mm	mm	mm	mm	m	mm	mm	kg
    650 26″	75	762	58,7	31,9	676,2	661,9	7,9	704,9	36	723,9	19,1	36,3
    	150	785,9	88,9	39,8	684,3	661,9	9,7	711,2	36	744,5	22,4	54,4
    	300	866,6	144,5	87,4	701,5	665,2	14,3	736,6	32	803,1	35,1	181,4
    	400	850,9	149,4	88,9	688,8	660,4	11,2	711,2	28	781,1	38,1	177,9
    	600	889	180,8	111,2	698,5	660,4	12,7	726,9	28	806,5	44,5	259
    	900	1022,4	258,8	135	743	660,4	11,2	762	20	901,7	66,5	538,2
    700 28″	75	812,8	62	31,9	727	712,7	7,9	755,7	40	774,7	19,1	38,6
    	150	836,7	95,3	43	735,1	712,7	9,7	762	40	795,3	22,4	63,5
    	300	920,8	149,4	87,4	755,7	716	14,3	787,4	36	857,3	35,1	204,1
    	400	914,4	158,8	95,3	739,6	711,2	12,7	762	24	838,2	41,1	218,4
    	600	952,5	190,5	115,9	752,3	711,2	12,7	784,4	28	863,6	47,8	303,8
    	900	1104,9	276,4	147,7	797,1	711,2	12,7	819,2	20	971,6	73,2	675,2
    750 30″	75	863,6	65	31,9	777,8	763,5	7,9	806,5	44	825,5	19,1	40,8
    	150	887,5	100,1	43	787,4	763,5	9,7	812,8	44	846,1	22,4	68
    	300	990,6	158	92,1	812,8	768,4	14,3	844,6	36	920,8	38,1	249,5
    	400	971,6	169,9	101,6	793,8	762	12,7	819,2	28	895,4	41,1	254,5
    	600	1022,4	204,7	125,5	806,5	762	12,7	841,2	28	927,1	50,8	376,9
    	900	1181,1	289,1	155,6	850,9	762	12,7	876,3	20	1035	79,2	798,6
    800 32″	75	914,4	69,9	33,5	828,6	814,3	7,9	857,3	48	876,3	19,1	47,6
    	150	941,3	108	44,6	839,7	814,3	9,7	863,6	48	900,2	22,4	77,1
    	300	1054,1	168,1	101,6	863,6	819,2	16	901,7	32	977,9	41,1	310,7
    	400	1035,1	179,3	108	844,6	812,8	12,7	873,3	28	952,5	44,5	300,2
    	600	1085,9	215,9	130,2	860,6	812,8	12,7	895,4	28	984,3	53,8	435,1
    	900	1238,3	303,3	160,4	908,1	812,8	12,7	927,1	20	1092,2	79,2	898,8
    850 34″	75	965,2	73,2	33,5	879,4	865,1	7,9	908,1	52	927,1	19,1	49,9
    	150	1004,8	110,2	47,7	892	865,1	9,7	920,7	40	957,3	25,4	95,3
    	300	1107,9	173	101,6	917,4	870	16	952,5	36	1031,7	41,1	340,2
    	400	1085,9	187,5	111,2	898,7	863,6	14,2	927,1	32	1003,3	44,5	326,1
    	600	1162,1	233,4	141,3	914,4	863,6	14,2	952,5	24	1054,1	60,5	548,6
    	900	1314,5	319	171,5	962,2	863,6	14,2	990,6	20	1155,7	85,9	1063,7
    900 36″	75	1033,6	85,9	35	935	915,9	9,7	965,2	40	992,1	22,4	65,8
    	150	1057,1	117,3	50,9	944,6	915,9	9,7	971,5	44	1009,6	25,4	108,9
    	300	1171,4	180,8	101,6	965,2	920,8	16	1009,7	32	1089,2	44,5	381
    	400	1155,7	200,2	119,1	952,5	914,4	14,2	980,9	28	1066,8	47,8	403,1
    	600	1212,9	242,8	146,1	968,2	914,4	14,2	1009,7	28	1104,9	60,5	590,2
    	900	1346,2	325,4	173,1	1016	914,4	14,2	1028,7	24	1200,2	79,2	1078,4
    950 38″	75	1084,4	88,9	36,6	958,8	966,7	9,7	1061	40	1042,9	22,4	72,6
    	150	1124	124	52,5	997	968,2	9,7	1022,4	40	1069,8	28,4	131,5
    	300	1222,2	192	109,6	1016	971,6	16	1060,5	36	1140	44,5	415
    1000 40″	75	1135,2	92	36,6	1036,6	17,5	9,7	1066,8	44	1093,7	22,4	77,1
    	150	1174,8	128,5	54,1	1049,3	1019	9,7	1079,5	44	1120,6	28,4	140,6
    	300	1273	198,4	114,3	1066,8	1022,4	16	1114,6	40	1190,8	44,5	449,1
    1050 42″	75	1185,9	95,3	38,2	1087,4	68,3	9,7	1117,6	48	1144,5	22,4	83,9
    	150	1125,6	133,4	57,3	1101,9	1069,8	11,2	1130,3	48	1171,4	28,4	156,5
    	300	13333,5	204,7	117,5	1117,6	1074,7	16	1168,4	36	1244,6	47,8	514,8
    1100 44″	75	1251	104,7	41,4	1140	119,1	9,7	1174,8	36	1203,5	25,4	104,3
    	150	1276,4	136,7	58,9	1152,7	1120,6	11,2	1181,1	52	1222,2	28,4	167,8
    	300	1384,3	214,4	125,5	1173,2	1125,5	16	1219,2	40	1295,4	47,8	560,2
    1150 46″	75	1301,8	108	43	1190,8	169,9	9,7	1225,6	40	1254,3	25,4	111,1
    	150	1341,4	144,5	60,4	1205	1171,4	11,2	1234,9	40	1284,2	31,8	197,3
    	300	1460,5	222,3	127	1228,9	1176,3	16	1270	36	1365,3	50,8	666,8
    1200 48″	75	1352,6	111,3	44,6	1241,6	220,7	9,7	1276,4	44	1305	25,4	122,5
    	150	1392,2	149,4	63,6	1257,3	1222,2	11,2	1289,1	44	1335	31,8	217,7
    	300	1511,3	223,8	127	1277,9	1227,1	16	1327,2	40	1416,1	50,8	714,4
    1250 50″	75	1403,4	115,8	46,2	1293,9	271,5	9,7	1327,2	44	1355,9	25,4	131,5
    	150	1443	153,9	66,8	1308,1	1273	11,2	1339,9	48	1385,8	31,8	235,9
    	300	1562,1	235	136,6	1330,5	1277,9	16	1378	44	1466,9	50,8	775,6
    1300 52″	75	1457,5	120,7	46,2	1344,7	322,3	9,7	1378	48	1409,7	25,4	140,6
    	150	1494	157,3	68,4	1360,4	1323,8	11,2	1390,7	52	1436,6	31,8	249,5
    	300	1612,9	242,8	141,3	1382,8	1328,7	16	1428,8	48	1517,7	50,8	834,6
    1350 54″	75	1508,3	125,5	47,8	1397	373,1	9,7	1428,8	48	1460,5	25,4	154,2
    	150	1549,4	162,1	70	1412,7	1374,6	11,2	1441,5	56	1492,3	31,8	281,2
    	300	1673,4	239,8	135	1435,1	1379,5	16	1479,6	48	1577,8	50,8	898,1
    1400 56″	75	1574,8	134,9	49,3	1450,9	423,9	11,2	1479,6	40	1521	28,5	181,4
    	150	1600,2	166,6	71,6	1465,3	1425,4	14,3	1492,3	60	1543,1	31,8	294,8
    	300	1765,3	268,2	152,4	1493,8	1430,3	17	1536,7	36	1651	60,5	1177,1
    1450 58″	75	1625,6	138,2	50,9	1501,7	474,7	11,2	1536,7	44	1571,8	28,5	195
    	150	1674,9	174,8	73,1	1516,1	1476,2	14,3	1543,1	48	1611,4	35,1	353,8
    	300	1827,3	274,6	152,4	1547,9	1481,1	17	1593,9	40	1713	60,5	1256,4
    1500 60″	75	1676,4	144,5	54,1	1552,5	525,5	11,2	1587,5	44	1622,6	28,5	215,5
    	150	1725,7	179,3	74,7	1570	1527	14,3	1600,2	52	1662,2	35,1	385,6
    	300	1878,1	271,5	149,3	1598,7	1531,9	17	1651	40	1763,8	60,5	1301,8

    Похожие публикации:

    1. Ваз 2107 какая коробка передач
    2. Как парковаться на склоне на автомате
    3. Как проверить реле поворотников ваз 2115
    4. Низкий заряд элемента питания ключа тойота рав 4 что делать
