Как проверить наддув турбины через васю диагноста

Как проверить наддув турбины через васю диагноста

Тема весьма востребована. Поэтому мы с LittleTOXA составили небольшое руководство по проверке турбонагнетателей на бензиновых и дизельных двигателях при помощи адаптеров VagCOM.

Проверка турбины на Бензиновых турбодвигателях

На подавляющем большинстве турбодвигателей VAG можно проверить «жизнеспособность» турбины, через замеры датчиков давления наддува или степени открытия вестгейта. В зависимости от типа двигателя, нам понадобятся каналы 114/115 в Измерениях, либо Канал 025 (только по открытию клапана N75).

Перед тем, как пытаться выяснить жива ли турбина путем изучения показаний датчиков, желательно визуально осмотреть: не «заросла» ли турбина маслом в прямом смысле, не дымит ли при работе двигатель (сильно), а также снять потрубок интеркуллера и убедиться что в нем нет или практически нет масла (если его много, турбина уже почти «умерла»).

1.8Т AGU/AMB/BFB/ANB/AVJ и все «свежие» турбодвигатели

Подключить VAG-COM, открыть Двигатель, 115 канал. Посмотреть, набирается ли давление запрашиваемое (одно окно — запрос, следующее — реальное давление).

Посмотреть 114 канал — когда двигатель выходит на наддув, % срабатывания вестгейта должен быть не больше 80ти. Если за 80% выходит, то значит уже турбочка из последних сил старается.

На более старых двигателях АЕВ (и других более «старых» моторах) вместо 114 канала, заходим в Канал 025. Здесь показывается степень открытия клапана N-75, принцип проверки такой же, как указано выше про 114й канал. Т.е. % открытия клапана должен быть не больше 80%

Проверка турбины на TDI двигателях

•Заходим в Измерения, Канал 011
•Запускаем Log данных (запись показаний)
•На высшей передаче (4я или 5я), нажмите газ в пол разгоняясь от 1500-2000 об/мин до 3500-4000 об/мин
•Откройте получившийся Лог (папка Logs в папке VagCOM)
•Постройте в Excel график реального и запрашиваемого давления.
•На полностью стандартной машине, должен наблюдаться резкий рост давления наддува до 2,1 бар (2100mbar), затем давление должно удерживаться примерно на этом уровне от 1900об/мин и на протяжении всей зоны возможных оборотов двигателя (т.е. тыс до 3500-4000).

Как просто проверить турбину своими руками на дизельном и бензиновом двигателе

Эта статья будет полезная не только владельцам машин с турбинами, но и тем, кто хочет приобрести авто с турбодвигателями на вторичном рынке. Сегодня покажу, как можно проверить турбокомпрессор со снятием и без снятия его с двигателя. Какие признаки неисправностей могут быть.

Будем проверять турбонагнетатели визуально, тактильно, и при помощи компьютерной диагностики. Диагностика будет проводиться на снятой турбине и на двигателе. Видео и комментарии специалистов прилагаются.

Общие рекомендации

1. Внимательно смотрим на патрубки и корпус турбины на наличие масла. Если масло внутри патрубков или на корпусе агрегата – это признаки неисправности турбокомпрессора.
2. При покупке подержанной турбины осматриваем лопасти крыльчатки холодной и горячей части. Они должны быть целыми, не иметь сколов и трещин.
3. Проверяем улитки, если в районе крыльчаток есть потертости от лопастей, значит турбина иметь серьезный дефект.
4. Пальцами беремся за край вала крыльчатки и проверяем осевой и радиальный люфт. В осевом направлении его не должно ощущаться. При радиальном смещении допускается совсем небольшой люфт – это тепловой зазор.

Это были общие советы проверки турбины снятой с мотора и установленной под капотом. Сейчас приведу конкретные рекомендации.

Как проверить турбокомпрессор снятый с двигателя

Допустим, вы хотите купить б/у турбину на разборке. Доверять продавцам нельзя, им важно продать товар. Поэтому проверяем её своими руками.

Осматриваем его визуально

Чтобы не было сколов на её корпусе: картридже, улитках. Масляные потеки вы не увидите, а вот если есть микротрещины или отколоты кусочки металла – это уже звоночек, чтобы пройти мимо такой покупки. Кроме того, лопасти рабочих колес должны быть целыми, не должно быть сколов или деформаций.

Заглядываем внутрь улиток холодной и горячей части. Если у предыдущего владельца разлетелась крыльчатка, то внутри будут выбоины и места ударов.

Присматриваемся, чтобы не было притёртостей в районе лопастей и внутреннего корпуса улитки. Если был большой люфт, то лопатки могут «выгрызть» целые борозды в металле. Такую турбину покупать нельзя.

Беремся пальцами за край вала крыльчатки и проверяем люфт

Пробуем расшатывать её в осевом и радиальном направлении. Осевого люфта руками ощущаться не должно. Он допускается с завода, но его можно измерить только спецприборами, а пальцами он не должен чувствоваться.

При раскачивании влево-вправо, небольшой люфт допускается – это тепловой зазор между крыльчаткой и корпусом. В работе давление масла центрует вал и он не шатается, а при нагревании он расширяется и зазор «уходит».

Видео ручной проверки снятой турбины:

Проверяем клапан турбины

В статье про автомобильные турбокомпрессоры подробно описывал назначение клапана вестгейта или «калитки». Поэтому его неисправность приведет к снижению наддува турбины.

Беремся за шток управления байпасом и двигаем его вверх. Он должен открывать клапан, визуально это будет видно. При отпускании штока, он должен закрывать его под действием возвратной пружины. Такой принцип проверки зависит от типа актуатора – на давление или разряжение.

Плотность прилегания «калитки» в улитке можно оценить только визуально, посветив во входной патрубок горячей части фонариком. Если клапан плотно закрылся, то свет не должен пробиваться сквозь него. Не везде этот метод будет работать.

Проверить по-другому работоспособность актуатора не получиться. Сымитировать давление или разряжение над мембраной будет тяжело, чтобы посмотреть подвижность штока или клапана. Не у всех хватит легких, чтобы надуть или втянуть шток.

Проверяем наличие люфта на самом клапане. Для этого отсоединяем тягу актуатора и пальцами расшатываем «калитку». Она болтаться в посадочном месте не должна, в противном случае клапан вестгейта не будет корректно работать. Допускается небольшой люфт, если агрегат с пробегом, но не больше 0,1-0,2 мм.

Проверка геометрии

Чтобы проверить турбину с изменяемой геометрией, нужно запастись рожковым ключом, так будет удобнее. Одной рукой держим за корпус турбокомпрессора, второй берем ключ и упираемся в место соединения штока актуатора и механизма геометрии.

В зависимости от типа актуатора ключ нужно надавливать от него или к нему и смотреть на подвижность штока. Если все двигается без заклиниваний – геометрия исправная.

Диагностика турбонагнетателя на автомобиле

Используется для проверки:

1. Ваши глаза, руки и уши. Кроме этого, иногда можно применять «пятую точку» (в хорошем смысле этого слова).
2. Компьютерное оборудование: Лаунч, Вася диагност и т.д.

При покупке б/у автомобиля проверка турбины начинается с визуального осмотра. Для этого пригодятся вещи с первого пункта. Фактически, всё, что мы проверяли на снятом турбокомпрессоре, то же самое можно посмотреть и на автомобиле.

На СТО или самостоятельно снимаем патрубок от турбонагнетателя до интеркулера. Нет возможности, скидывает шланг от радиатора к впускному коллектору. Проверяем наличие масла внутри. Если оно там есть и оно выливается из него – это свидетельствует о больших проблемах с турбокомпрессором.

Корпус не должен быть в масле. Это касается и патрубков.

Чтобы добраться до крыльчатки, нужно снять впускной патрубок от воздушного фильтра до улитки. Пальцами проверяем радиальный и осевой люфт.

Постарайтесь осмотреть колесо компрессора, его лопатки и внутреннюю часть «холодной» улитки. Если есть малейшие повреждение – турбину на помойку. До горячей части добраться будет сложнее, да и никто вам разбирать её не разрешит. Но принцип проверки такой же.

Попросите сделать тестовую поездку

Смотрите за ускорением автомобиля. Если машина не может разгоняться и её обгоняет даже троллейбус, значит есть проблемы. Именно сейчас вам понадобится ваша «пятая точка». Ей хорошо чувствовать, как автомобиль ускоряется.

Во время поездки слушайте, какие звуки исходят из-под капота. Если на холостых оборотах свиста не было, а при разгоне он появился и стал усиливаться – есть нюансы в турбокомпрессоре. Но свистеть могут патрубки, интеркулер, поэтому не нужно сразу списывать со счетов турбонагнетатель.

Проверка на холостом ходу

Попросите хозяина несколько раз погазовать. Если из выхлопной трубы пойдет плотный сизый дым с запахом горелого масла – проблемы с турбиной или с мотором в целом. Такую машину лучше обойти стороной.

Проверьте уровень масла. Если турбокомпрессор гонит масло во впуск, а об этом может свидетельствовать белый дым из трубы, то уровень масла в двигателе будет низким или вообще отсутствовать.

Не все владельцы автомобилей с TSI двигателями задумываются об уровне масла в картере мотора. Хорошо если есть электронный датчик, но в большинстве случаев никто не проверяет масляный щуп. При диагностике турбокомпрессора на б/у машине этот показатель будет критическим.

Компьютерная диагностика

Разберем диагностику на примере «Вася Диагност» и автомобиля Фольксваген Тигуан с мотором 2,0 литра. Кстати, подобные измерения можно сделать и другими средствами, тем же «Лаунчем» или более дешевым ELM327.

Подключаемся к автомобилю и нажимаем на кнопку «Выбор» в окне «Выбор блока управления».

На холостых оборотах двигателя эти показатели не сильно нас волнуют. Нам важно знать, как они меняются при ускорении и плавном разгоне. Не отключаясь, начинаем разгоняться. Смотрим на «Фактическое» и «Расчетное значение наддува» в первой строке, и «клапан N75» во второй строчке.

Открытие клапана N75 не должно быть более 80-85%. Если этот показатель у вас будет выше, значит, есть неполадки в системе наддува мотора.

Важное о Васе Диагносте и диагностике наддува мотора

Некоторые автомобили после 2012 года оснащены ЭБУ с прошивкой EDC17. В ней производители реализовали защиту от чтения и записи информации с блоков памяти. Поэтому, прочитать корректно данные невозможно. Другими словами – в Васе Диагносте недоступна кнопка «Измеряемые группы».

Проверка турбины программой VCDS

Сегодня поговорим о такой процедуре как проверка турбины программой VCDS (в народе зовется ВАСЯ ДИАГНОСТ).

Перед тем, как приступать ознакомьтесь с видеоинструкцией по данной программе. Автор подробно и наглядно расскажет, как провести:

1. Проверку и оценку состояния геометрий турбин
2. Оценить состояние её лопастей, загрязнена она или нет, имеются ли ошибки в работе
3. Верно провести измерение давления в коллекторе (во впускном)

Видео очень сильно поможет вам разобраться с данной программой, и вы сможете обслуживать свой авто с помощью VCDS без обращения в автосалон. Удачи!

Похожие публикации:

1. Ritmix чья фирма
2. Желтая точка на покрышке для чего
3. Почему двигатель ест масло
4. Почему запах бензина кажется вкусным и приятным

Как проверить наддув турбины через васю диагноста

Тема весьма востребована. Поэтому мы с LittleTOXA составили небольшое руководство по проверке турбонагнетателей на бензиновых и дизельных двигателях при помощи адаптеров VagCOM.

Проверка турбины на Бензиновых турбодвигателях

На подавляющем большинстве турбодвигателей VAG можно проверить «жизнеспособность» турбины, через замеры датчиков давления наддува или степени открытия вестгейта. В зависимости от типа двигателя, нам понадобятся каналы 114/115 в Измерениях, либо Канал 025 (только по открытию клапана N75).

Перед тем, как пытаться выяснить жива ли турбина путем изучения показаний датчиков, желательно визуально осмотреть: не «заросла» ли турбина маслом в прямом смысле, не дымит ли при работе двигатель (сильно), а также снять потрубок интеркуллера и убедиться что в нем нет или практически нет масла (если его много, турбина уже почти «умерла»).

1.8Т AGU/AMB/BFB/ANB/AVJ и все «свежие» турбодвигатели

Подключить VAG-COM, открыть Двигатель, 115 канал. Посмотреть, набирается ли давление запрашиваемое (одно окно — запрос, следующее — реальное давление).

Посмотреть 114 канал — когда двигатель выходит на наддув, % срабатывания вестгейта должен быть не больше 80ти. Если за 80% выходит, то значит уже турбочка из последних сил старается.

На более старых двигателях АЕВ (и других более «старых» моторах) вместо 114 канала, заходим в Канал 025. Здесь показывается степень открытия клапана N-75, принцип проверки такой же, как указано выше про 114й канал. Т.е. % открытия клапана должен быть не больше 80%

Проверка турбины на TDI двигателях

•Заходим в Измерения, Канал 011
•Запускаем Log данных (запись показаний)
•На высшей передаче (4я или 5я), нажмите газ в пол разгоняясь от 1500-2000 об/мин до 3500-4000 об/мин
•Откройте получившийся Лог (папка Logs в папке VagCOM)
•Постройте в Excel график реального и запрашиваемого давления.
•На полностью стандартной машине, должен наблюдаться резкий рост давления наддува до 2,1 бар (2100mbar), затем давление должно удерживаться примерно на этом уровне от 1900об/мин и на протяжении всей зоны возможных оборотов двигателя (т.е. тыс до 3500-4000).

Как просто проверить турбину своими руками на дизельном и бензиновом двигателе

Эта статья будет полезная не только владельцам машин с турбинами, но и тем, кто хочет приобрести авто с турбодвигателями на вторичном рынке. Сегодня покажу, как можно проверить турбокомпрессор со снятием и без снятия его с двигателя. Какие признаки неисправностей могут быть.

Будем проверять турбонагнетатели визуально, тактильно, и при помощи компьютерной диагностики. Диагностика будет проводиться на снятой турбине и на двигателе. Видео и комментарии специалистов прилагаются.

Общие рекомендации

1. Внимательно смотрим на патрубки и корпус турбины на наличие масла. Если масло внутри патрубков или на корпусе агрегата – это признаки неисправности турбокомпрессора.
2. При покупке подержанной турбины осматриваем лопасти крыльчатки холодной и горячей части. Они должны быть целыми, не иметь сколов и трещин.
3. Проверяем улитки, если в районе крыльчаток есть потертости от лопастей, значит турбина иметь серьезный дефект.
4. Пальцами беремся за край вала крыльчатки и проверяем осевой и радиальный люфт. В осевом направлении его не должно ощущаться. При радиальном смещении допускается совсем небольшой люфт – это тепловой зазор.

Это были общие советы проверки турбины снятой с мотора и установленной под капотом. Сейчас приведу конкретные рекомендации.

Как проверить турбокомпрессор снятый с двигателя

Допустим, вы хотите купить б/у турбину на разборке. Доверять продавцам нельзя, им важно продать товар. Поэтому проверяем её своими руками.

Осматриваем его визуально

Чтобы не было сколов на её корпусе: картридже, улитках. Масляные потеки вы не увидите, а вот если есть микротрещины или отколоты кусочки металла – это уже звоночек, чтобы пройти мимо такой покупки. Кроме того, лопасти рабочих колес должны быть целыми, не должно быть сколов или деформаций.

Заглядываем внутрь улиток холодной и горячей части. Если у предыдущего владельца разлетелась крыльчатка, то внутри будут выбоины и места ударов.

Присматриваемся, чтобы не было притёртостей в районе лопастей и внутреннего корпуса улитки. Если был большой люфт, то лопатки могут «выгрызть» целые борозды в металле. Такую турбину покупать нельзя.

Беремся пальцами за край вала крыльчатки и проверяем люфт

Пробуем расшатывать её в осевом и радиальном направлении. Осевого люфта руками ощущаться не должно. Он допускается с завода, но его можно измерить только спецприборами, а пальцами он не должен чувствоваться.

При раскачивании влево-вправо, небольшой люфт допускается – это тепловой зазор между крыльчаткой и корпусом. В работе давление масла центрует вал и он не шатается, а при нагревании он расширяется и зазор «уходит».

Видео ручной проверки снятой турбины:

Проверяем клапан турбины

В статье про автомобильные турбокомпрессоры подробно описывал назначение клапана вестгейта или «калитки». Поэтому его неисправность приведет к снижению наддува турбины.

Беремся за шток управления байпасом и двигаем его вверх. Он должен открывать клапан, визуально это будет видно. При отпускании штока, он должен закрывать его под действием возвратной пружины. Такой принцип проверки зависит от типа актуатора – на давление или разряжение.

Плотность прилегания «калитки» в улитке можно оценить только визуально, посветив во входной патрубок горячей части фонариком. Если клапан плотно закрылся, то свет не должен пробиваться сквозь него. Не везде этот метод будет работать.

Проверить по-другому работоспособность актуатора не получиться. Сымитировать давление или разряжение над мембраной будет тяжело, чтобы посмотреть подвижность штока или клапана. Не у всех хватит легких, чтобы надуть или втянуть шток.

Проверяем наличие люфта на самом клапане. Для этого отсоединяем тягу актуатора и пальцами расшатываем «калитку». Она болтаться в посадочном месте не должна, в противном случае клапан вестгейта не будет корректно работать. Допускается небольшой люфт, если агрегат с пробегом, но не больше 0,1-0,2 мм.

Проверка геометрии

Чтобы проверить турбину с изменяемой геометрией, нужно запастись рожковым ключом, так будет удобнее. Одной рукой держим за корпус турбокомпрессора, второй берем ключ и упираемся в место соединения штока актуатора и механизма геометрии.

В зависимости от типа актуатора ключ нужно надавливать от него или к нему и смотреть на подвижность штока. Если все двигается без заклиниваний – геометрия исправная.

Диагностика турбонагнетателя на автомобиле

Используется для проверки:

1. Ваши глаза, руки и уши. Кроме этого, иногда можно применять «пятую точку» (в хорошем смысле этого слова).
2. Компьютерное оборудование: Лаунч, Вася диагност и т.д.

При покупке б/у автомобиля проверка турбины начинается с визуального осмотра. Для этого пригодятся вещи с первого пункта. Фактически, всё, что мы проверяли на снятом турбокомпрессоре, то же самое можно посмотреть и на автомобиле.

На СТО или самостоятельно снимаем патрубок от турбонагнетателя до интеркулера. Нет возможности, скидывает шланг от радиатора к впускному коллектору. Проверяем наличие масла внутри. Если оно там есть и оно выливается из него – это свидетельствует о больших проблемах с турбокомпрессором.

Корпус не должен быть в масле. Это касается и патрубков.

Чтобы добраться до крыльчатки, нужно снять впускной патрубок от воздушного фильтра до улитки. Пальцами проверяем радиальный и осевой люфт.

Постарайтесь осмотреть колесо компрессора, его лопатки и внутреннюю часть «холодной» улитки. Если есть малейшие повреждение – турбину на помойку. До горячей части добраться будет сложнее, да и никто вам разбирать её не разрешит. Но принцип проверки такой же.

Попросите сделать тестовую поездку

Смотрите за ускорением автомобиля. Если машина не может разгоняться и её обгоняет даже троллейбус, значит есть проблемы. Именно сейчас вам понадобится ваша «пятая точка». Ей хорошо чувствовать, как автомобиль ускоряется.

Во время поездки слушайте, какие звуки исходят из-под капота. Если на холостых оборотах свиста не было, а при разгоне он появился и стал усиливаться – есть нюансы в турбокомпрессоре. Но свистеть могут патрубки, интеркулер, поэтому не нужно сразу списывать со счетов турбонагнетатель.

Проверка на холостом ходу

Попросите хозяина несколько раз погазовать. Если из выхлопной трубы пойдет плотный сизый дым с запахом горелого масла – проблемы с турбиной или с мотором в целом. Такую машину лучше обойти стороной.

Проверьте уровень масла. Если турбокомпрессор гонит масло во впуск, а об этом может свидетельствовать белый дым из трубы, то уровень масла в двигателе будет низким или вообще отсутствовать.

Не все владельцы автомобилей с TSI двигателями задумываются об уровне масла в картере мотора. Хорошо если есть электронный датчик, но в большинстве случаев никто не проверяет масляный щуп. При диагностике турбокомпрессора на б/у машине этот показатель будет критическим.

Компьютерная диагностика

Разберем диагностику на примере «Вася Диагност» и автомобиля Фольксваген Тигуан с мотором 2,0 литра. Кстати, подобные измерения можно сделать и другими средствами, тем же «Лаунчем» или более дешевым ELM327.

Подключаемся к автомобилю и нажимаем на кнопку «Выбор» в окне «Выбор блока управления».

На холостых оборотах двигателя эти показатели не сильно нас волнуют. Нам важно знать, как они меняются при ускорении и плавном разгоне. Не отключаясь, начинаем разгоняться. Смотрим на «Фактическое» и «Расчетное значение наддува» в первой строке, и «клапан N75» во второй строчке.

Открытие клапана N75 не должно быть более 80-85%. Если этот показатель у вас будет выше, значит, есть неполадки в системе наддува мотора.

Важное о Васе Диагносте и диагностике наддува мотора

Некоторые автомобили после 2012 года оснащены ЭБУ с прошивкой EDC17. В ней производители реализовали защиту от чтения и записи информации с блоков памяти. Поэтому, прочитать корректно данные невозможно. Другими словами – в Васе Диагносте недоступна кнопка «Измеряемые группы».

Проверка турбины программой VCDS

Сегодня поговорим о такой процедуре как проверка турбины программой VCDS (в народе зовется ВАСЯ ДИАГНОСТ).

Перед тем, как приступать ознакомьтесь с видеоинструкцией по данной программе. Автор подробно и наглядно расскажет, как провести:

1. Проверку и оценку состояния геометрий турбин
2. Оценить состояние её лопастей, загрязнена она или нет, имеются ли ошибки в работе
3. Верно провести измерение давления в коллекторе (во впускном)

Видео очень сильно поможет вам разобраться с данной программой, и вы сможете обслуживать свой авто с помощью VCDS без обращения в автосалон. Удачи!

Похожие публикации:

1. Ritmix чья фирма
2. Желтая точка на покрышке для чего
3. Почему двигатель ест масло
4. Почему запах бензина кажется вкусным и приятным

Как проверить давление турбины васей диагностом

Volkswagen Passat «злой» 206 л.с., 1.8tsi › Бортжурнал › Vag-com, дядя вася. Проверка сажевого фильтра, турбины, форсунок.

Для начала проверяем степень забитости сажевого фильтра (68 группа, первое поле) если процент забитости больше 90%, то регенерация уже не поможет, придётся менять фильтр.

Теперь об условии проведения регенерации:Сбрасываем ошибки. Температура масла должна быть не менее 70 градусов (7 группа, второе поле), скорость движения не менее 20 км/ч. Оптимально фильтр прожигается на 2000об/мин на 4 или 5 передаче.Едем в таком режиме, входим в «Кодирование II» логин 20016, тем самым искусственно запускаем регенерацию, и наблюдаем за степенью забитости фильтра (75 группа, третье поле) и за статусом регенерации (69 группа, четвёртое поле). Если всё гуд, заполненность фильтра потихоньку должна уменьшаться, и когда достигнет меньше 10% и статус регенерации будет»00000000″ то регенерация прошла успешно. Если заполнение сажевого фильтра больше 90 и его поменяли, надо задать нулевое значение забитости фильтра, делается это в адаптациях, в 12 канале вписываем 0000, и сохраняем

Codierung-II—————————————————L03,21295 = Partikelfilter Notregeneration startenL04,30605 = Anpassung Drucksensor 1 fьr Abgas (G450)L05,L06, Hinweis: Nach der Anpassung des DifferenzdrucksensorsL07, schalten Sie die Zьndung fьr mind. 10 Sekunden AUS!Логин L03 — принудительный запуск регененрацииЛогин L04 — процедура замены диференциального датчика давления.L05-L07 — пояснения.

Машину прогреть. Запускаем двигатель, входим в кодирование2 и в поле логина вводим «21295». На тахометре загорается пиктограмма сажевого фильтра. Начинаем движение. Передача 5-я примерно 90км/ч — 100км/ч, ( 2000 — 2300 оборотов ). Температура ползет( доходила до 93, в небольшие подъемы — 94), но в пределах нормы, появился легкий гул. Минут через 15 пиктограмма погаснет.Останавливаемся. На обочине на запущенном двигателе заходим в то же кодирование2 и вводим»30605″. Выключил зажигание, постоял и включил. Повторная проверка ошибок не выявила.

Как посмотреть Уровень загрязнённости сажевого фильтра.

01 блоке- Двигатель, Далее-Измерения, далее- 68 группа, 2 блок — масса в граммах. 73 группа, 1 блок — литров сожжено с последней регенерации фильтра, 2 блок — сколько км назад была регенерация.

01 блок-Двигатель, далее измерения, далее группа 11 (для этого дополнительно снимают лог в 3 и 10 группе), там увидите Давление, которое требуется системе, Давление фактическое, которое развивает турбина.

Как льют форсунки.ВАГ-комом, в блоке двигателя(01), смотреть 013 группу. Там будет видна коррекция впрыска по форсункам. Должна быть одинаковой по всем форсункам, без значительного разброса или предельных значений. Отличающаяся от остальных форсунка — скорее всего умерла.

Проверка турбины на Бензиновых турбодвигателях

На подавляющем большинстве турбодвигателей VAG можно проверить «жизнеспособность» турбины, через замеры датчиков давления наддува или степени открытия вестгейта. В зависимости от типа двигателя, нам понадобятся каналы 114/115 в Измерениях, либо Канал 025 (только по открытию клапана N75).

Перед тем, как пытаться выяснить жива ли турбина путем изучения показаний датчиков, желательно визуально осмотреть: не «заросла» ли турбина маслом в прямом смысле, не дымит ли при работе двигатель (сильно), а также снять потрубок интеркуллера и убедиться что в нем нет или практически нет масла (если его много, турбина уже почти «умерла»).

1.8Т AGU/AMB/BFB/ANB/AVJ и все «свежие» турбодвигатели

Подключить VAG-COM, открыть Двигатель, 115 канал. Посмотреть, набирается ли давление запрашиваемое (одно окно — должно быть, следующее — фактическое давление).

Посмотреть 114 канал ( На более старых двигателях АЕВ (и других более «старых» моторах) заходим в канал 025 ) — когда двигатель выходит на наддув, % срабатывания вестгейта должен быть не больше 80ти. Если за 80% выходит, то значит уже турбочка из последних сил старается.

Skoda Octavia 1.4 TSI «Красотка» › Бортжурнал › ВАСЯ Диагност 17.5. Диагностика турбины Skoda Octavia 1.4 TSI

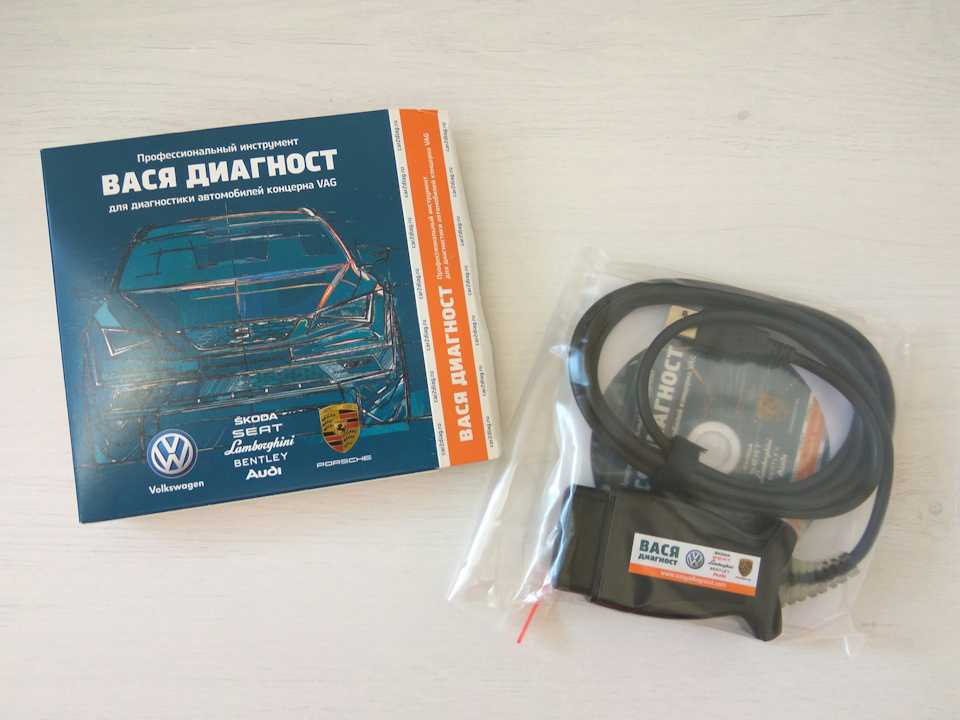

Всем привет!Сегодня прилетел ко мне из Питера ВАСЯ Диагност Pro 17.5. Купил его со скидкой за 5400 руб.

Хочу им для начала сделать диагностику турбины. Кто читает мой БЖ, тот знает, что у меня около месяца назад появились чувства, что машина перестала ехать. Диагностика ОД — это списание ошибок, поэтому решено было заказать ВАСЮ, и проверить всё самому. Пока ждал диагностику ОД и ВАСЮ, стал чувствовать, что машина стала лучше всё же ехать. Теперь грешу всё не на турбину, а на отвратительный шелловский бензин. Как я уже писал, всё время заправлялся Shell Fuel Save 95 и было всё хорошо, а в тот день, когда мы поехали в Будеёвице, и когда я 1-й раз почувствовал признаки того, что машина не едет, то перед этим заправил полный бак Shell V-Power nitro + по акционной цене. Потом весь этот бензин выкатал, и машина по чуть-чуть стала оживать. По городу теперь едет отлично, на трассе лучше, чем по дороге в Будеёвице и обратно, но всё равно вроде бы не так, как раньше. Ещё писал уже, что обнаружил в немецкой сервиске, что ни свечи, ни воздушный фильтр за 85000 ни разу не менялись. И в последнее время машина подрагивает слегка на холостых. Поэтому 2 недели назад записался к ОД на замену свечей и фильтра. Хотел проверить машину ВАСЕЙ до замены свечей и после, чтобы сравнить, но уже не успею, потому что замена завтра утром (((. Так что уже всё проверю не спеша, хотя я надеюсь, что после замены свечей и фильтра все симптомы окончательно пройдут.При поиске информации, как выполнить диагностику турбины, наткнулся на этот хороший пост для А5. Здесь написано, что для диагностики надо педаль в пол с 2000 об/мин и до 6000 об/мин, а это 185 км/ч. Для Чехии это много, на автомагистралях максимум 130 км/ч, а штрафы дорогие + баллы отбирают. Поэтому у меня вопрос: можно ли сделать диагностику на 2000 об/мин на 3-й передаче, и какая при этом может быть скорость до 6000 об/мин? Как раз наверное 130 км/ч и будет?Второй мой вопрос — какие блоки записывать, чтобы определить возможную причину потери мощности?Планирую записать группы 003-020-115, чтобы проверить давление наддува и свечи, но может вы ещё что-нибудь подскажите.И третий вопрос )) Раньше я писал, что бывает заведёшь машину, а у неё обороты подскакивают до 1200-1500 и расход 4,5 л/ч, машина вся дрожит, а потом секунд через 20 обороты опускаются до нормы. Сегодня записал видео, обороты повысились, хоть и в менее агрессивной форме чем обычно. В последнее время это стало чаще появляться, почти каждый день.

Подскажите пожалуйста, это катализатор так прогревается, или же это какая-нибудь беда?

Благодарю за внимание и подсказки!Удачи на дорогах и в жизни!

Датчик давления наддува

Атмосферный двигатель внутреннего сгорания, потребляя воздух, создает разряжение во впускном коллекторе, а в случае двигателя с наддувом, наоборот, в коллекторе создается более высокое, по сравнению с атмосферным, давление. Так или иначе это давление должно быть измерено, ведь при оценке нагрузки на двигатель ЭБУ отталкивается именно от величины разряжения или наддува. Как следствие, должно быть впрыснуто строго определённое количество топлива, не больше (чтобы избежать перерасхода) и не меньше (чтобы избежать детонации).

Для измерения абсолютного давления во впускном коллекторе и создан MAP-sensor (manifold absolute pressure) или ДАД (датчик абсолютного давления в коллекторе). На бензиновых ДВС этот датчик совместно с ДМРВ (а иногда вместо него) является ключевым элементом, обеспечивающим правильную работу топливной системы, ведь бензиновый двигатель потребляет различное количество воздуха с нагрузкой и без нее. Дизель же, как мы все знаем, всегда потребляет строго определенное количество воздуха, определяемое в зависимости от своих оборотов.

Тем не менее, для современных дизельных двигателей (особенно турбированных) наличие MAP-датчика практически всегда обязательно. Все дело в том, что в отличие от датчика наддува (boost sensor) MAP-датчик «умеет» мерить как наддув (давление выше атмосферного), так и разряжение, что важно и для правильной работы турбины, и для правильного впрыска электронно-управляемых форсунок.

Как же работает MAP-датчик? Разберем на примере такого изделия от Delphi Technologies. MAP-датчик Delphi Technologies представляет из себя двухкамерный датчик мембранного типа с пьезорезистивным чувствительным элементом. Из одной камеры датчика на заводе откачивается воздух, таким образом в ней создается нулевое давление (вакуум). Вторая (рабочая) камера соединена со впускным коллектором, давление в ней и в коллекторе одинаково. Между камерами установлена гибкая мембрана с пьезорезистивными датчиками. При изменении давления в коллекторе мембрана изменяет свою форму, а пьезорезистор вследствие этого меняет свое сопротивление.Изменяется напряжение и датчик посылает сигнал об изменении давления на ЭБУ.

Мембрана, разделяющая камеры в датчиках Delphi Technologies, выполнена из поликремния и обладает большим ресурсом, а также продолжительное время сохраняет заводскую калибровку. Это позволяет MAP-сенсору дольше выдавать верный сигнал и быть менее склонным к деградации со временем. Для защиты мембраны предусмотрено покрытие из силиконового компаунда, не снижающее подвижность самой мембраны, но предотвращающее механические (пыль, грязь, частицы) или химические повреждения мембраны или датчиков.

Имея возможность измерять давление в широком диапазоне от 0 до 300 кПа (в зависимости от конкретной модели), MAP-датчик может измерить как разряжение, так и давление наддува во впускном коллекторе. Для дизелей, оборудованных турбокомпрессором (а это большинство современных двигателей), наличие MAP-датчика обязательно для правильного управления турбиной. В случае выхода датчика из строя водитель сразу же заметит уменьшение тяги, повышенное дымление двигателя, увеличение расхода топлива.

MAP-датчики производства Delphi Technologies позволяют ЭБУ точно дозировать впрыск топлива и управлять наддувом для обеспечения оптимального режима работы двигателя. Надежная конструкция и проверенный дизайн доказали свою долговечность и неприхотливость в любых условиях эксплуатации.

Принцип работы можно наглядно посмотреть здесь.
