Что внутри провода аукс
Всем привет!
Мой проект здесь: http://www.compcar.ru/forum/showthread.php?t=8077
Мой вопрос к сообществу:
. Я решил «намертво» соединить проводами разъем-маму под наушники (джек 3,5) на компе с линейным входом «головы». Но только, чтобы это было скрыто и, по необходимости включалось-выключалось.
На маме под джек несколько контактов. Вставляя джек в маму, мы замыкаем-размыкаем какие-то контакты и, в результате, звук идет либо в штатные динамики, либо через шнур в наушники, либо другое внешнее устройство.
Я решил лишить разъем этой функции и переложить ее на кнопки. Т.е. нажал кнопку — звук идет на штатные динамики (навигация, скайп и т.д.), нажал еще кнопку — звук через шнур пошел на линейный вход «головы».
Вот сижу, раздумываю, как это все реализовать? Во-первых, нужно как-то удалить лепесток внутри разъема. Во-вторых, сколько не «звоню» никак не могу вычислить, какие контакты замыкаются. При этом, и это буквально снаружи разъема, когда вставляешь джек, 2 контакта размыкаются.
Кто знает, как разобраться HELP.
В идеале вообще обойтись без джека, а просто припаять к ножкам мамы провода-кнопки. Но для этого нужно точно знать, что к чему паять. Нужна распиновка.
Старший Пользователь
Регистрация: 28.01.2009
Возраст: 45
Машина: Chrysler Concorde
Сообщений: 386
Если с паяльником дружишь — можно выпаять разъем и на нем звякнуть.
__________________
Мой компьтеризируемый лайнер тут.
| Anthonymus |
| Посмотреть профиль |
| Отправить личное сообщение для Anthonymus |
| Найти ещё сообщения от Anthonymus |
Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
Тестер враги отобрали? А если тестера и паяльника нет, то лучше ничего такое не мудрить.
__________________
Subaru Impreza GF H6 BMW Style PROJECT : — постройка.
Было: 2литра / PIII-650/SSD32GB/9.5″/SB X-FI/GPS/3G/OBD2/.
Строю: 3литра / I5-MOBILE/500/12″/SB X-FI/GPS/3G/OBD2/.
pccar
Drive2
——
Impreza Lite: Allwinner A13 (DNS E76) — Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
| CyberSubaru |
| Посмотреть профиль |
| Отправить личное сообщение для CyberSubaru |
| Посетить домашнюю страницу CyberSubaru |
| Найти ещё сообщения от CyberSubaru |
Больной. Диагноз «Car PC»
Регистрация: 01.09.2005
Возраст: 50
Город: Москва
Регион: 77, 97, 99, 177
Машина: 08\Acura\MDX •••• 07\Honda\Civic 4D
Сообщений: 4,379
Сообщение от Валидол
Кто знает, как разобраться HELP.
В принципе правильно написали — с паяльником не дружишь — будет гемор.
Система там такая:
— если в разъеме нет джека, то левый и правый каналы замкнуты на землю и играют колонки ноута
— если втыкаем джек в разъем, то лепестки (земля) с обеих каналов отходят и идут на нагрузку (наушники). При этом достаточно просто воткнуть пустой джек, чтобы активировать этот выход.
Короче, если делать кнопку, то:
— выпаиваем разъем (ну или подпаиваемся параллельно к нему и оставляем в нем пустой джек, чтоб лепестки были разомкнуты)
— делаем сдвоенную кнопку, которая замыкает-размыкает пару контактов на землю. На эту пару контактов вешаем левый и правый канал.
AUX своими руками. Подробная инструкция.
Добрый день.
Ну какой же автомобиль без музыки, тем более, если она на телефоне.
После покупки авто, первым делом, после профилактического ТО конечно, был заколхожен AUX из подручных средств дома, но что-то всё таки пришлось купить. Подробных инструкций полно в интернете. В моей, вы не найдёте каких либо чудо способов) Просто, делюсь с сообществом, как ЭТО, сделал, Я 🙂
Запозднился с записью в БЖ. AUX был сделан ещё месяц назад. Но вчера захотелось переделать. Извиняюсь за качество фото (на SGS3 с CM11 плохое качество фото).
И так. Нам понадобится:
1) Фишка, двухрядная. 2х8 с контактами 2.54 мм. Название: BLD-16 (DS-1071 — 2×8). Покупал в Чип и Дип. Цена: 25 рублей.
2) Аудио штекер 3.5 мм (Audio Jack 3.5 мм). Название: NP-144. Покупал в Чип и Дип. Цена: 38 рублей.
3) Профессиональный цифровой кабель 2м. Название: QUIK LOK CM818. Продаются в бухтах(катушках). Покупал в Музторг. Цена за метр: 130 рублей.
4) Достать из машины магнитолу, лучше всё делать в спокойном, тихом месте. Описывать, как снять магнитолу не буду.
0) Определяемся с распиновкой. Рестайл или дорестайл. Т.к. у меня рестайл, беру данную схему:
1) Берём провод. С одной стороны срезаем ЧЕРНУЮ резиновую оболочку, где-то 2 см. Т.к. сигнал левый и правый у нас рядом стоят в фишке, а земля идёт на корпус чуть в сторону, то нужно освободить жилки и землю от оболочки.
2) Теперь, берём две жилки (красную и прозрачную) и с них срезаем резиновую изоляцию. Осторожно, главное не переусердствовать, чтобы их не повредить и не отрезать. Можно зубами)
Срезаем, где-то, 1 см. Т.к. металлические сёдла (вставки), которые идут в комплекте с фишкой, длиной 1 см. 1.5 мм. Нет необходимости подгонять жилку под полный размер седла. А ещё хуже, если жила будет торчать из седла и фишки.
3) Отламываем 2 седла(вставки) от металлической пластины (на неё крепятся сёдла), которая идёт в комплекте с фишкой.
4) Засовываем одну неизолированную жилу в седло и обжимаем, как показано на рисунке ниже.
5) То же самое (пункт 4) проводим и со второй жилкой.
6) Берём фишку и вставляем в неё наши жилки, уже посаженные в сёдла(вставки), сверяя с рисунков из пункта 0. У меня: красный провод — правый канал, прозрачный — левый.
Получаем, примерно, так:
7) Нам нужно найти небольшой длины провод для перемычки, которая будет замыкать нам наш AUX на магнитоле. Я взял первый попавшийся провод. Он очень ужасный, медные жилки. Можно отрезать и от нашего провода кусочек одной жилки (3-4 см), но тогда нужно будет всё подровнять и длина нашего провода уменьшиться. Выбирайте сами.
Так вот, нашли провод. Берём его, с двух сторон зачищаем от резиновой оболочки (изоляции) и вставляем в наши сёдла. Далее, вставляем сёдла, в которых сидят наши жилы, в фишку. Смотрим на пункт 0.
Т.к. провод слишком толстый и я срезал больше больше изоляции чем нужно, то пришлось половину жилок отрезать и изолентой заизолировать оголённые места. В общем, ужас)
Всё! Фишка готова! Пол пути пройдено. Поздравляю!
8) Переходим к другому концу нашего провода.
Срезаем необходимое кол-во резиновой оболочки. Показал, как нужно расчитать:
Цифра 1: там начинаются места для пайки контактов.
Цифра 2: конец штекера. Т.к. наш провод толстый, примерно одинаковый диаметр со штекером, то нам нужно отрезать так, чтобы штекер хорошо закручивался и плотно сидел.
9) Оголяем наши жилки, где-то, на 1-2 мм. Больше не нужно, т.к. оголённые части могут соприкасаться друг с другом. Многое зависит от джека и расположение контактов для пайки.
10) Включаем паяльник и даём ему нагреться.
11) Перед пайкой, одеваем на наш провод корпус Аудио штекера, чтобы после пайки, его закрутить. Он свободно ходит по всему проводу, так что отправляем его в центр, чтобы не мешался. Потом его никак будет не одеть. Все стороны будут заняты. Я вот забыл про него) Пришлось перепаивать)
Одеваем на наши жилки хвостик Аудио штекера (тот, что гнётся). Т.к. он одинаково диаметра, что и наш провод, то он не налезет на него, как бы вы не пытались. Для этого: срезаем немного с ЧЁРНОЙ резиновой обмотки по кругу. Нужно сделать так, чтобы его можно было накрутить на наш провод.
А также, одеваем на наши проводки (жилы) резиновую прозрачную втулку, которая идёт в комплекте с аудио штекером. Она нужно для того, чтобы после пайки контактов, одеть на них сверху, дабы предотвратить соприкосновение крышки с ними.
12) Припаиваем наши проводки (жилы), как показано на рисунку ниже:
Процесс пайки описывать не буду) Тут всё понятно) Вроде бы)))
Кто боится паяльника, то можно обмотать отверстия на Штекере нашими неизолированными жилами. Тогда, придётся снять побольше изоляции с них.
13) После пайки контактов, сверху одеваем резиновую прозрачную втулку и закручиваем корпус Аудио штекера. Смотрим пункт 11.
14) Возвращаемся к нашей фишки.
Берём фишку и вставляем её в разъём. Садиться плотно. Смотрим, чтобы не вылезли сёдла. Если вылезли, то берём иголку и зубочистку и заталкиваем назад.
15) Фишка на магнитоле. На фишке мы имеем: перемычку (2 контакта) и 2 сигнала (левый и правый), то есть, всего разъёма на фишке заняли. Остаётся земля.
Мы её не будет пускать на разъём, а пустим на корпус магнитолы.
Откручиваем болтик рядом с разъёмом на магнитоле. Не теряем его. Берём 3 провод (жилку), металлический, без изоляции, не использованный, со стороны фишки. Скручиваем конец в узелок и между узлом пропускаем болт. Далее закручиваем болтик.
Получается так:
Относим магнитолу в авто. Устанавливаем всё на место. Не забываем вставить все разъёмы в магнитолу.

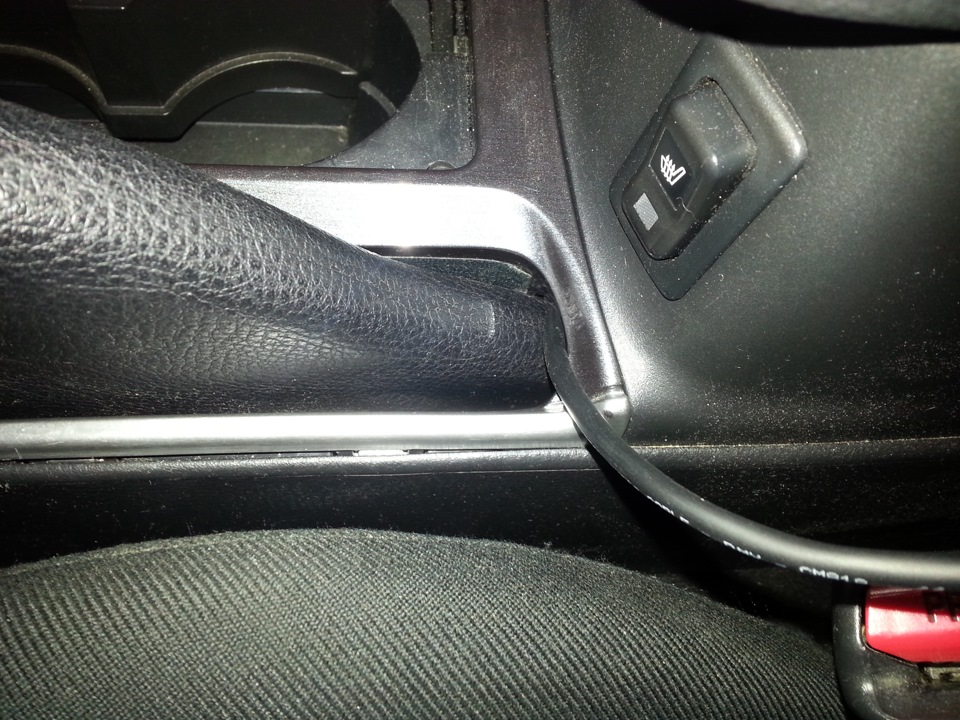

Пускаем наш провод, как вам угодно и пользуемся на здоровье)

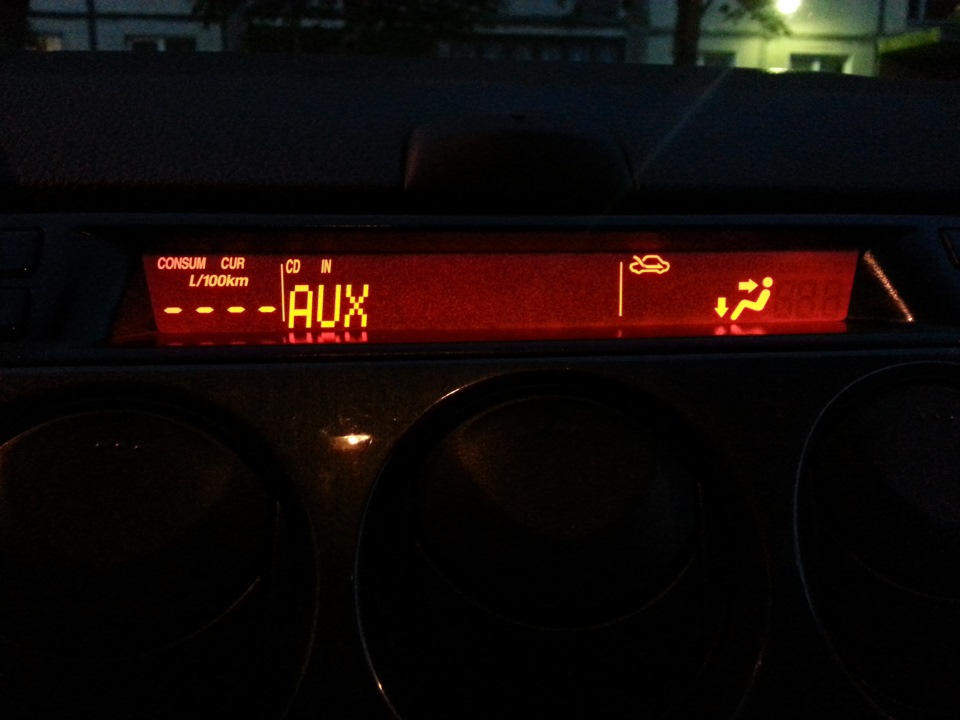

Активируется кнопкой MEDIA на рестайлинговых моделях.
Есть некоторая проблема, по крайней мере, у меня: при подключении телефона к зарядке через прикуриватель, идут некоторые наводки, шумы, которые слышно, только когда музыка не играет. Мне кажется проблемы в перемычке. Т.к. использовал первый попавшийся под руку провод. Уж очень он ужасный.
Что мы получаем:
Мой первый нормальный пост. А то, одни беды и проблемы)
Пытался подробно и грамотно всё описать.
Спасибо за внимание!
Как нужно соединить провода чтоб получился aux
ну смотри —зеленый провод
это звук он стерео -те что внутри оплетки каналы левый и правый.. оплетка медная это общий провод.. масса соединяется друг с другом
—
розовый это микрофон ..моно звук .
—
тебе нужен стерео
—
то оплетку соединяешь друг с другом а центральный красный и белый на вход звука или на выход
—
или 2 штекера они стерео у тебя.
—
медную обмотку все в одну кучу скрючивай.
—
а центр жилу потом разберешься какая лев канал какая прав.
скорее всего ты делает удлинитель 3.5 джек
Лёша ПилМудрец (14664) 6 лет назад
Прозвони кабель (если нет прибора, то возьми лампочку и батарейку)
выглядеть должно так —
zzo 2012 Оракул (67532) нет скорее всего он делает удлинитель 3.5 джек.
Прозвони кабель (если нет прибора, то возьми лампочку и батарейку)
Если хочешь удлинитель сделать, то соедини по цветам, которые без оболочки вместе! Останется черный — белый и их соединяй!
выглядеть должно так —
Короткий обзор длинных Aux-проводочков и не только
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух полезных AUX-удлинителях разных фирм, предназначенных для подключения различных гаджетов и устройств к аппаратуре. Кому интересно, милости прошу.
Внешний вид:
Первый AUX-удлинитель приехал в обычном почтовом пакете с отслеживанием только по Китаю. Никаких опознавательных знаков о фирме производителе не было. Выглядит вполне обычно:
Из особенностей можно отметить литой штекер, позолоченные штекеры и плетеную оболочку:
Штекеры, скорее всего, покрыты нитридом титана для защиты от окисления и имеют характерный желтоватый оттенок. Хвостовик для защиты кабеля от излома несколько хлипковат, насколько его хватит, не знаю.
Продавец заявляет о четырех жилках внутри, покрытых нейлоновой оболочкой:
Поскольку по проводам течет мизерный ток, то в большом сечении они не нуждаются. Количество жилок, увы, не проверял.
Второй AUX-удлинитель фирменный Ugreen, от известного производителя кабелей и не только их. Поставляется в отдельном фирменном пакетике:
Аналог от Orico здесь
Продавец положил небольшой бонус, а именно многоразовый нейлоновый органайзер проводов на липучке, она же стяжка:
Как говорится, хоть что-то, ведь сабж был дороже предыдущего раза в три. Выглядит следующим образом:
Из основных особенностей этого удлинителя можно отметить наличие одного углового штекера, позолоченные контакты (нитрид титана, опять же), плоский профиль кабеля, покрытый термопластичным эластомером (TPE) и алюминиевый корпус разъема:
Китайцы, конечно, заявляют многое, но по качеству этот удлинитель оставляет очень приятные впечатления, да и фирме я доверяю. У меня постоянно трудятся кабели для зарядки смартфонов от этой фирмы наряду с Orico, уже года три полет нормальный. Вот что заявлено:
Кабель на ощупь напоминает тугую резину что ли, защита от изгиба здесь более уверенная.
По длине не обманули, но удлинитель от Ugreen оказался длиннее на 1,5см:
Применение:
Эти удлинители мне понадобились для нечастого подключения беспроводной гарнитуры Tronsmart Encore S6:
Обзор на них я делал года полтора назад и до сих пор ежедневно использую (см. в профиле). Купить эту гарнитуру можно здесь
Емкость аккумулятора незначительно просела и до сих пор позволяет особо не задумываться о зарядке, но в силу своей занятости и забывчивости, об этом я вспоминаю только тогда, когда слышу первые предупреждения. Дабы не отвлекаться от просмотра, можно за пять секунд подключить удлинитель и продолжить просмотр фильма или передачи.
Я планирую установить туда более емкий аккумулятор, но это уже совсем другая тема.
Гнездо подключения 3-х контактного miniJack 3.5мм (TRS) выведено справа:
С подключением обоих удлинителей проблем не возникло, оба вставляются плотно и уверенно сидят в разъеме:
По звуку ничем не отличаются, наводок от кабелей нет. Я специально выбрал длину 2 метра, чтобы можно было откинуться на кресле и быть уверенным, что неттоп не слетит со стола при резком рывке головы. У продавца есть несколько размеров, самый длинный – 5 метров. Но имейте в виду, что он будет постоянно путаться, особенно если органайзер не использовать, хотя при такой длине можно смотреть и телевизор поздним вечером на нормальной громкости.
В общем, удлинитель Ugreen пока дежурный, более дешевый пока в резерве в дальней коробке. За месяц включаю один – два раза, да и то когда смотрю фильм и не очень хочется отвлекаться. А так 5 минут зарядки хватит еще на 30-40 минут прослушивания. Дешевый удлинитель более хлипкий, в частности, смущает место выхода кабеля. В остальном без нареканий. Могу рекомендовать к покупке оба…
