Как восстановить покрытие дроссельной заслонки? Набор MODENGY для очистки дроссельной заслонки и нанесения покрытия
20.01.2022 2 Статья канала MODENGY Создать свой канал
Краткое описание работы дроссельного узла
Задача дроссельного узла в бензиновых моторах заключается во впуске воздуха в систему для создания необходимого количества топливно-воздушной смеси.
Корректная работа заслонки оказывает большое влияние на качество этой смеси, устойчивость оборотов на холостом ходу, динамику разгона транспортного средства.
Дроссельная заслонка представляет собой пластину, которая в закрытом положении перекрывает канал (корпус дросселя), по которому воздух попадает в мотор.
Механическая дроссельная заслонка открывается при нажатии на педаль газа, так как связана с акселератором системой тросов и тяг. Открытие заслонки электронного дросселя осуществляется за счет сигналов электронного блока управления.
Сбои в работе заслонки оказывают огромное влияние на эксплуатацию автомобиля в целом. Если воздуха в мотор попадает недостаточно, то топливовоздушная смесь будет воспламеняться с трудом.
Пропуск лишнего воздуха через дроссель – более распространенная проблема.
За впуск среды в мотор для поддержания стабильных оборотов на холостом ходу (когда канал подачи среды перекрыт) отвечает регулятор холостого хода. Если заслонка не обеспечивает прекращение попадания воздуха, то обороты начинают «плавать», так как электронный блок управления не рассчитывает на подачу большого количества среды и подстраивает объем поддаваемого топлива исходя из количества воздуха.
«Подсос» воздуха через дроссель приводит к обеднению топливовоздушной смеси как на холостом ходу, так и при движении автомобиля. Последствия работы на бедной смеси крайне неприятные – прогар клапанов из-за постоянных повышенных оборотов двигателя на холостом ходу, повышение нагрузки на систему охлаждения из-за увеличения температуры двигателя, повышенный расход топлива.
Игнорирование неполадок со стороны дроссельного узла приводит к дорогостоящему ремонту компонентов двигателя.
Почему заслонка пропускает лишний воздух? Основные причины
Пропуск лишнего воздуха связан с потерей герметичности заслонки. Пластина не предназначена для полного перекрытия потока воздуха, однако зазор между ней и корпусом создается минимально возможный.
Контакт заслонки и тела дросселя может привести к истиранию деталей, поэтому многие производители наносят на заслонку твердое покрытие для снижения трения (главным образом на основе дисульфида молибдена).
После продолжительной эксплуатации может наблюдаться износ защитного покрытия. Еще более распространенной причиной повреждения антифрикционного слоя является слишком агрессивная очистка дроссельной заслонки от загрязнений. Темно-серый слой дисульфида молибдена сложно отличим от нагара, поэтому часто подвергается удалению.
Вследствие повреждения защитного слоя контактирующие элементы подвергаются усиленному износу. Между деталями образуется люфт, через который просачивается лишний воздух.
Истирание заслонки – не единственная причина пропуска лишнего воздуха в систему.
Дроссельный узел располагается рядом со впускным коллектором, через который на пластину попадают посторонние частицы.
Кроме того, на нее оседают частицы масла, пыли и другие загрязнения. Масляно-грязевая смесь прочно удерживается на поверхности заслонки.
Отложения не дают возможность пластине принять то положение, которое необходимо для впуска оптимального количества воздуха. Следствием становится нарушение работы дроссельного узла и сопутствующие этому сбои.
Восстановление эксплуатационных характеристик дроссельной заслонки с применением набора MODENGY
Для предупреждения сбоев в работе дросселя необходимо периодически очищать пластину от загрязнений.
Большинство производителей автомобилей и работников сервисных центров рекомендует проводить эту процедуру каждые 50 тысяч километров пробега либо при наличии признаков нарушения функционирования заслонки. Вмешиваться в работу любого компонента автомобиля без видимых на то причин не рекомендуется. Это касается и дроссельной заслонки.
К признакам загрязнения заслонки относятся:
- Плавающие обороты на холостом ходу – самый распространенный признак наличия проблем в дроссельном узле. Резкие скачки стрелки тахометра говорят о том, что в систему попало слишком много воздуха и блок управления увеличил подачу топлива (обороты выросли), после чего, после выявления ошибки, подача горючего снижается (обороты падают). Этот процесс приобретает циклический характер
- Проблемы с запуском мотора
- Долгий отклик после нажатия на педаль газа
- Рывки автомобиля на малых оборотах и скоростях
- Увеличенный расход топлива
- Автомобиль часто «глохнет» — признак сильного загрязнения заслонки
Причинами появления указанных неполадок не всегда является загрязнение или износ заслонки, однако достаточно часто.
Для самостоятельного удаления загрязнений с заслонки и обновления защитного слоя был разработан специальный набор MODENGY для очистки дроссельной заслонки и нанесения покрытия.
Он содержит Очиститель, который удаляет большинство загрязнений и делает поверхность деталей пригодной к дальнейшему нанесению покрытия.
Баллон с очистителем объемом 520 мл встряхивают, после чего содержимое распыляют на дроссель. При наличии въевшихся загрязнений и нагара оставляют средство на деталях на несколько минут для воздействия, после чего протирают салфеткой или ветошью.
Распыление очистителя продолжается до тех пор, пока поверхность дросселя не станет полностью чистой. Не следует прибегать к агрессивным способам избавления от отложений – применению жестких абразивных материалов, прикладыванию чрезмерных усилий для удаления загрязнений.
Очищенную дроссельную заслонку необходимо просушить в течение 15 минут до полного испарения очистителя. Поверхность, на которую будет наноситься покрытие, запрещается трогать голыми руками, допускается прикосновение чистыми перчатками. Это условие важно для обеспечения хорошего сцепления слоя покрытия и достижения максимального полезного эффекта от применения материала.
Покрытие наносится методом распыления с расстояния 20-30 см. Перед этим баллон с материалом необходимо встряхнуть в течение 3 или более минут после появления стука шариков о стенки тары.
Если вы не обладаете опытом нанесения материалов из аэрозольного баллона, первое распыление сделайте на любую черновую поверхность. Антифрикционные твердосмазочные покрытия имеют специфические особенности нанесения, поэтому тренировка позволит снизить риск неправильного нанесения и необходимости удаления слоя покрытия с дросселя.
Если было решено нанести несколько слоев покрытия, то между распылениями необходимо выдержать время. Первый слой материала должен стать матовым перед нанесением второго.
После распыления покрытия распылительную головку баллона необходимо прочистить, для этого тару переворачивают и нажимают на клапан до того момента, пока не прекратится подача покрытия и не начнется выход чистого газа.
Дроссельная заслонка готова к эксплуатации после просушки нанесенного материала не менее получаса при температуре +23 °С.
Применение антифрикционного покрытия позволяет:
- Устранить люфт, который образовался вследствие истирания контактирующих частей дросселя
- Обеспечить непроницаемость и повысить чувствительность механизма
- Восстановить изношенный защитный слой
- Минимизировать износ трущихся компонентов
После высыхания покрытия нужно убедиться в правильности его нанесения. Заслонка должна перемещаться свободно, без заедания. Между заслонкой и телом дросселя не должно быть видимого зазора.
Своевременные очистка и обновление защитного слоя заслонки позволяют обеспечить длительную безотказную эксплуатацию системы впуска, играющей важную роль в работе автомобиля в целом.
Очистка и восстановление покрытия дроссельной заслонки с помощью набора от компании «Моденжи»
Дроссельная заслонка – это главный элемент системы впуска бензиновых двигателей автомобильной техники.
Открытие заслонки осуществляется при нажатии на педаль акселератора для осуществления подачи воздуха с целью создания топливовоздушной смеси. От количества подаваемой в систему среды зависят многие показатели работы транспортного средства – от динамики разгона до расхода горючего.
Дроссельный узел связан с системой отвода картерных газов. Данные газы не выпускаются сразу в атмосферу – для повышения экологичности работы автомобиля их отвод осуществляется через воздушную систему.
Картерные газы проходят через заслонку, перенося с собой частицы масла. Именно оно и оседает на деталях дросселя, со временем нарушая стабильность работы системы впуска.
Загрязнение заслонки приводит к тому, что двигатель перестает получать рассчитанное электронным блоком управления количество воздуха.
Отложения мешают заслонке не только открыться на необходимый угол, но и закрыться при отпускании педали газа.
Как следствие, на холостом ходу обороты мотора начинают «скакать», автомобиль «глохнет», топливовоздушная смесь обедняется, нарушается динамика разгона, на низкой скорости автомобиль начинает «трясти». Это наиболее распространенные, но далеко не все последствия эксплуатации транспортного средства с загрязненной дроссельной заслонкой.
Когда и как чистить дроссельную заслонку?
Специалисты сервисных центров заметили, что необходимость в очистке дроссельной заслонки появляется по достижении 50 тысяч километров пробега или ранее.
Удаление загрязнений на дросселе позволяет восстановить нормальную работу системы впуска двигателя.
Для этого необходимо применять специальные материалы для очистки дроссельной заслонки либо жидкость для очистки карбюратора.
Состав нужно нанести на поверхность изъятого из двигателя дросселя, после чего оставить на несколько минут и протереть ветошью. Манипуляции повторяют до момента очистки всех загрязнений.
Использовать жесткие щетки или другие абразивные материалы, прилагать излишние усилия, применять слишком агрессивную химию для очистки дросселя не рекомендуется.
Очень часто очистки дроссельной заслонки недостаточно для восстановления работоспособности системы впуска. Одно из условий правильной работы дроссельной заслонки – ее герметичность в закрытом положении.

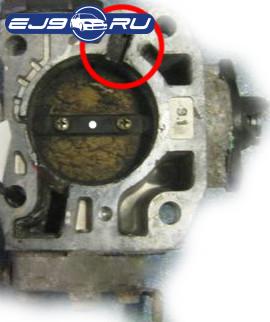

На холостом ходу воздух в мотор подается через регулятор холостого хода. Пропуск лишней среды через зазор между заслонкой и корпусом приводит к обеднению смеси, скачкам оборотов двигателя, сбоям в работе датчика массового расхода воздуха, электронного блока управления.
Если после очистки дросселя между корпусом и заслонкой видна щель, необходимо провести процедуру восстановления заводского покрытия дроссельной заслонки.

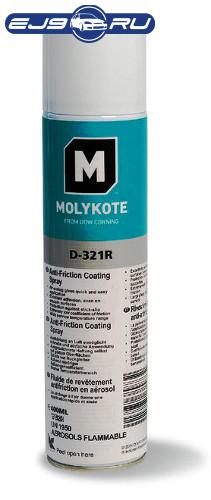

В продаже имеются материалы для самостоятельного нанесения покрытия на дроссель. Например, набор, содержащий все необходимое для очистки дроссельной заслонки и нанесения антифрикционного покрытия, имеется в ассортименте компании «Моденжи».
Восстановление покрытия дроссельной заслонки при помощи набора MODENGY
В наборе MODENGY для очистки дроссельной заслонки и нанесения антифрикционного покрытия содержатся Специальный очиститель для дроссельной заслонки, покрытие на основе дисульфида молибдена, защитные перчатки.
Перед применением очистителя его необходимо встряхнуть, после чего распылить струю содержимого аэрозольного баллона на поверхность дросселя.
Очиститель позволяет удалить большинство загрязнений с первого нанесения, при наличии въевшихся пятен и нагара необходимо оставить состав на деталях для воздействия, после чего протереть ветошью, салфеткой или тканью.
После испарения очистителя приступают к нанесению покрытия. Баллон с материалом необходимо встряхивать в течение нескольких минут для перемешивания всех компонентов.
Нанесение покрытия осуществляется методом распыления с расстояния 20-30 сантиметров в 1 или 2 слоя. При необходимости повторной обработки первый слой покрытия должен просохнуть при комнатной температуре в течение 10 минут.
Антифрикционное покрытие MODENGY заполняет зазор между дроссельной заслонкой и корпусом дросселя, повышает плавность движения пластины и ее чувствительность, предотвращает износ трущихся деталей, уменьшает количество отложений на дросселе, тем самым продлевая период между очистками узла.
Покрытие сохнет при комнатной температуре, что делает его удобным для применения в гараже или других помещениях, необорудованных печью.
Своевременная очистка дроссельной заслонки и восстановление покрытия позволяют обеспечить стабильную работу системы впуска и транспортного средства в целом.
Дроссельная заслонка станет работать надежнее с покрытием MODENGY
Дроссельная заслонка играет роль регулятора подачи топливно-воздушной смеси в двигатель внутреннего сгорания. Устройство, расположенное между воздушным фильтром и впускным коллектором, работает по принципу воздушного клапана. При открытии заслонки давление в системе сравнивается с атмосферным, а при закрытии максимально понижается – вплоть до разрежения. Естественно, что в процессе работы дроссельная заслонка загрязняется продуктами сгорания топлива (рис. 1). Если двигатель оснащен системой рециркуляции отработавших газов, загрязняющие частицы проникают не только со стороны впускного коллектора, но и от воздуховода.
Рис. 1. Дроссельная заслонка, загрязненная продуктами сгорания топлива
Со временем из-за имеющегося осевого люфта заслонка протирает в теле дросселя канавку глубиной до 1 мм. Алюминиевый корпус большинства заслонок приобретает выработку. В результате топливная смесь обедняется, обороты на холостом ходу становятся нестабильными и плохо поддаются регулированию. Плавность движения и динамика разгона автомобиля нарушаются.
Минимизировать риск возникновения проблем с двигателем можно с помощью обработки дроссельной заслонки антифрикционным твердосмазочным покрытием.
- Плавное движение заслонки
- Повышение ее чувствительности
- Предотвращение заедания механизма
- Герметичность заслонки
- Минимальный износ трущихся поверхностей
Иногда защитные покрытия наносятся на дроссельную заслонку на заводе-изготовителе. По внешнему виду обработанные поверхности напоминают окрашенные.
Рис. 2. Дроссельная заслонка с покрытием и без
Со временем защитное покрытие на заслонке может истираться или повреждаться при неквалифицированном техническом обслуживании автомобиля (его принимают за нагар и пытаются удалить).
Если поврежденное покрытие не восстановить, четкость работы заслонки и ее ресурс будут существенно снижены по рассмотренным выше причинам.
Для заслонки и корпуса дросселя оптимально подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. Материал наносится на поверхности после их механической очистки и обработки Специальным очистителем‑активатором MODENGY, который обеспечивает максимальное сцепление покрытия с основанием. Данные средства обязательно используются набором.
Покрытие MODENGY Для деталей ДВС выпускается в удобных аэрозольных баллонах и отверждается при комнатной температуре. Это позволяет использовать его даже при отсутствии специализированного оборудования.
Благодаря дисульфиду молибдена в составе MODENGY Для деталей ДВС устойчиво к воздействию агрессивных сред (в том числе топлив) и сохраняет свою целостность в течение всего срока службы заслонки. Покрытие защищает механизм от коррозии и износа, предупреждает его заедание, повышает герметичность и чувствительность.
Самостоятельное нанесение покрытия
Для подготовки и очистки поверхности используйте Специальный очиститель- активатор MODENGY. Только он гарантирует хорошую адгезию
Встряхивайте баллон с покрытием не менее
3 минут с момента появления стука шариков
Распылите покрытие из баллона
на обрабатываемую поверхность
с расстояния 20-30 см
Дайте время покрытию просохнуть
не менее 10 минут при комнатной
температуре до появления матовости
(это этап промежуточной сушки)
Нанесите второй слой покрытия
поверх подсохшего первого,
если необходимо
Дайте время покрытию окончательно
просохнуть при комнатной
температуре – 15 минут
Для лучшей эффективности материал наносится в несколько слоев, каждый из которых просушивается в течение 10 минут. Рекомендуемая толщина покрытия – 20 ± 5 мкм. Сборка узла возможна через 12 часов после нанесения последнего слоя и его выдержки при комнатной температуре. Отверждение можно ускорить путем 20-минутного нагрева дроссельной заслонки в печи при температуре +170 °С.
Покрытие MODENGY Для деталей ДВС применяется для защиты и улучшения характеристик не только дроссельной заслонки, но и других узлов двигателя: юбок поршней, штоков клапанов, резьбовых и шлицевых соединений, вкладышей коленчатых и распределительных валов.
За более подробной информацией и получением консультации по решению специфических задач обращайтесь в компанию «Моденжи».
Дроссельная заслонка, правильная чистка
Чистка дроссельной заслонки необходимая процедура для автомобилей, особенно тем которым уже за 15 лет. Часто из за времени, или засорении клапана PCV засоряются каналы дроссельной заслонки. А за этим уже идет череда неприятных событий. За предоставленную информацию и материалы благодарю Алтая и ресурс ProCivic.Ru.
- Подсос воздуха
- Плавающие обороты
- Залипание или закусывание дроссельной заслонки
- Повышенный расход на холостом ходу
- Свистящий звук
- Снижение обьема-скорости воздушного потока для двигателя
Думаю объяснять как раскручивать дроссельную заслонку не нужно, откручивай все что крутится и не потеряй детали, в руках у вас должно оказаться 2 основных болта и 2 основные гайки (обычно под головку на 12), немного мятая но не рваная прокладка дросселя, немного разлитого антифриза, датчик температуры воздуха, ну и сам пластиковый короб и фильтром.
Процедура снятия дроссельной заслонки занимает 10-20 минут. Лучше перейдем к более важным деталям. Конечно собирая обратно не забываем долить ОЖ, заменить прокладку дросселя и сам фильтр.
Суть проблемы

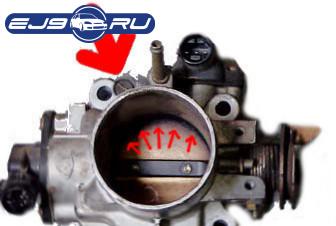

Обычно, разобрав все, юный автовладелец бережно и тщательно обливать дроссель чистящими средствами типа CarbCleaner. Завидев на внутренней части дроссельной заслонки черный нагар, непременно его счищает и доводит внутреннею часть дросселя до блеска и зеркала, мотивируя тем что — зеркальная поверхность помогает воздуху проходить в блок двигателя.

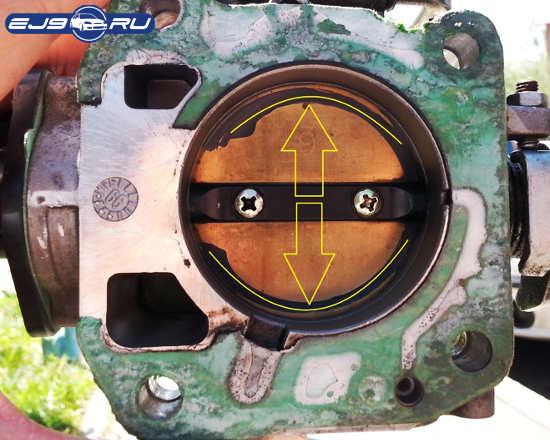

Но! Если в нормально закрытом положение, просветить на свет дроссельную заслонку то обнаружится щель вокруг поворотной бабочки — овала. Эта та самая щель, которая не даст вам покоя пока вы не устраните ее. У вас будет свистящий звук, повышенные обороты. Конечно вы можете частично убрать обороты с помощью винта холостого хода, но тогда ваш клапан холостого хода будет работать усерднее и сдохнет быстрее. Во общем проблему будем убирать.
Honda

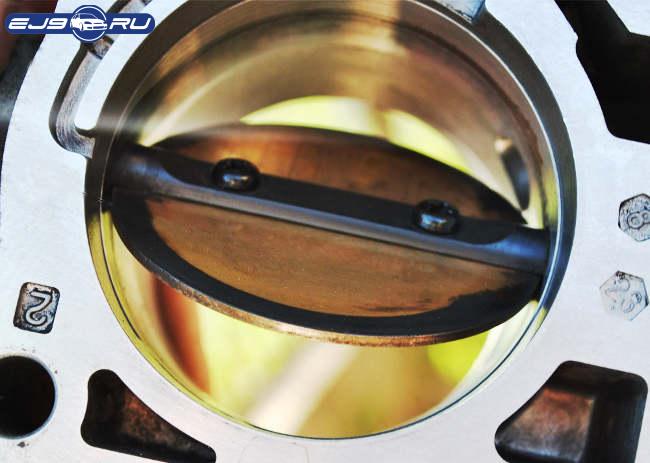

Конструктора Honda, как и большинство нормальных инженеров используют расходники. Это промежуточные детали между узлами, которые изнашиваются и должны быть заменены либо обслуживаемые. Так и с дроссельной заслонкой, чтобы не стирался корпус дроссельной заслонки или сама бабочка, Honda нанесла тефлоновый состав — тем самым увеличив диаметр бабочки, и убрав щель для подсоса. Вечный узел, только обновляй слой! Но хозяин за хозяином, год за годом этот слой пропадал, и его заменял нагар.

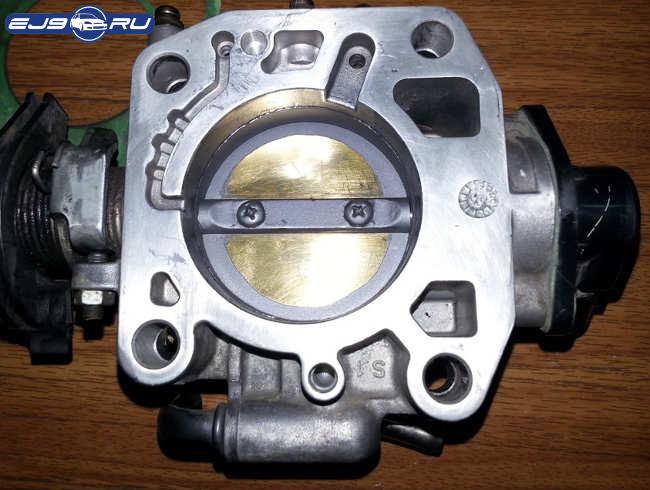

Восстановление правильной работы дроссельной заслонки
Абсолютно на всех дросселях, с тросиком или уже без тросика такая проблема есть. Civic, CRX, Accord, Prelude, CRV, везде есть эта злосчастная щель. Решение использовать антифрикционное покрытие на основе дисульфида молибдена и графита с титановым связующим, отверждаемое при нормальной температуре — Molykote D-321R. Очищаете и обезжириваете поверхность, высушите, наносите равномерным слоем с расстояния 20-30см, и при нормальной температуре (20-25 C ) получаете практически новую и исправно работающею дроссельную заслонку.

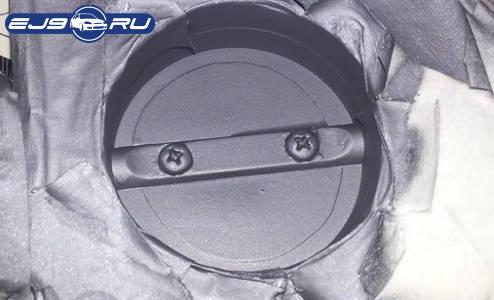

Маска покрытия
Абсолютно всю внутреннею часть дроссельной заслонки не нужно, нужно покрыть только рабочую поверхность, все остальное можно заклеить малярным скотчем.
